树莓派MoodeAudio系统教程（三）音质提高篇

2017-3-2 10:56| 发布者: 体验中心| 查看: 23373| 评论: 99|原作者: coolcat197|来自: http://www.headphoneclub.com/thread-508216-1-1.html

摘要: 一、专用声卡其实把树莓派作为一个小型的无线播放设备，通过手机dlna推送歌曲播放背景音乐是很好的应用场景。就一根电源线，和有源音箱放在一起，就组成了简单的无线播放系统。但用树莓派本身的音频接口，声音确 ...

一、专用声卡
其实把树莓派作为一个小型的无线播放设备，通过手机dlna推送歌曲播放背景音乐是很好的应用场景。就一根电源线，和有源音箱放在一起，就组成了简单的无线播放系统。
但用树莓派本身的音频接口，声音确实太一般了，虽然有人说还不错。
那么下面结合我自己使用的情况，我把树莓派的专用声卡给大家做一个介绍，
让大家有一个了解，便于选择适合自己的专用声卡。

1、9023专用声卡
淘宝链接
https://item.taobao.com/item.htm ... 5701&_u=qm5rj6cbbe4
有4种规格

声音特点：整体底噪很低，低频量感多，韵味较少，适合播放电音、摇滚此类的歌曲。

2、TDA1387专用声卡
淘宝链接
https://item.taobao.com/item.htm ... 4499&_u=qm5rj6ca662
也有4种规格

声音特点：我用起来有比较明显底噪，推箱子底噪不容易听见。模拟味道足，声音有厚度，适合播放人声、独奏等老歌曲。

3、树莓派派HIFI DiGi+ 数字声卡
淘宝链接
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.KkLNgj&id=42544457342&_u=qm5rj6cb29f
这个声卡也很有意思，能通过树莓派输出数字信号（光纤和同轴），这样很多老解码器就可以复活了，我原来最早的耳机系统就是使用的这个卡。

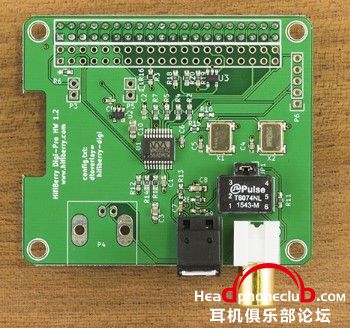

数字卡 .jpg

此卡的进阶版本，我倒是找到了，升级了双晶振（2个独立的晶振，44.1和48kHz）和镀金rca插座，可以外部供电（降低底噪的好方法）。可惜是在国外的，怎么购买看大家自己想办法了。链接：http://www.hifiberry.com/blog/the-hifiberry-digi-pro-our-most-advanced-digital-audio-interface/

=======================================
更多的树莓派专用声卡
a、9018K2M专用声卡http://www.audiophonics.fr/en/diy-dac/audiophonics-i-sabre-dac-es9018k2m-raspberry-pi-3-pi-2-a-b-i2s-p-11500.html
支持dsd是亮点。

b、BerryNOS 1543专用声卡
http://g2labs.org/2014/06/04/berrynos-1543-red-updated-module/
这卡看着不错，带双三输出。
BerryNOS 1543-1.jpg

二、线性电源
电源对hifi系统来说太重要了，对于树莓派也是这样。如果你用手机充电器当电源，想要得到一个好的声音确实比较困难，我的建议就是上线性电源。
线性电源选择面很广，只要是支持5v的电源都可以。我把我用过的电源给大家介绍一下，说一下区别。

1、少帅电源
淘宝链接
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.mGC3zC&id=15461944286&_u=qm5rj6caac5
这个价格便宜，功率也比较大，中规中矩的一款电源，支持双头输出。建议大家要双5v输出的，一个头接树莓派，另一个头可以接usb转接线（后面会提到）。

2、老虎鱼线电
淘宝链接
https://item.taobao.com/item.htm ... 7056&_u=qm5rj6c8c30
输出功率更大，声音特点和少帅差不多，也是双头输出。

3、鼠版树莓派专用线电
鼠版提供给我的是专版，如何购买请问鼠版，我只能提供一张正面照
特点：底噪控制得很好，是我用过声音最干净的一款电源，低频量感很足（相比上面两款线电）。

当然线电有很多家，我只是把我使用过的告诉大家，大家也可以自己去选择适合自己的。
但不同线电会导致树莓派输出的声卡发生改变，所以建议大家多多比对选择。

三、其他小配件
1、usb转接线
淘宝链接
https://item.taobao.com/item.htm ... 1650&_u=qm5rj6cd5a2
不要小看这一根线，如果你使用usb的解码器，接上这个线能明显的降低底噪，让你获得一个更安定的声音。
俗话说背景黑。

2、usb处理器
这个的作用大家都知道了吧
a、鼠版的小u鼠

b、泰坦鸟

四、树莓派3代外壳金属铝合金型材机箱盒子
我觉得质量很不错，我该买白色的呀，整好和bitzie搭。。。。。
淘宝链接https://item.taobao.com/item.htm ... 7206a3c5231&idnum=0

自带散热，手感相当好。

五、其他一些注意的地方
1、如果用usb解码器，那么usb线尽量的短，透明度会提高。
2、如果你会焊接，可以直接把5v电源焊接到树莓派上，这样能进一步提高音质。
3、如果要用usb处理，我也建议直接和usb线焊接在一起，也能提高音质。

六、总结
最后附上我的系统图吧，算是完结。这也是我现在的床头系统，小巧耐听有韵味。
耳机是hd600，换了hd650的线（原线改平衡了，觉得拖个卡农头太累，就森海官网入了hd650的线）

手机是我的第一款安卓智能手机呀大名鼎鼎的摩托罗拉Droid X，废物利用，
root后去掉解锁界面，装个bubbleUpnp APP当推送控制器。

小u鼠、三号斑马线、usb转接线都焊接在一起了。

整个系统的声音特点：素质不错，水润有韵味，听什么曲目都可以，各种源都能听，真可以退烧了。
简单来说就是完全把bitzie的声音特点发挥出来了，具体看白版bitzie点评。

===============================================
另：鼠版正在针对树莓派做专用的线电和机箱（也就是树莓派板块+线电+机箱，就是一个盒子）。
我收到了样机，测试下来线电的质量很好，机箱中规中矩。
希望鼠版能多增加一路5v电源输出，这样好接usb转接线。

喜欢树莓派系统的朋友可以等等鼠版的“鼠莓派”正式版发布。
