丁丁调音2024年新版CS4398 DAC 带USB 同轴 光纤24/192K电路板

dkai888

交易区新帖推荐

     淘宝购买链接：https://item.taobao.com/item.htm?id=818414513154&spm=a213gs.v2success.0.0.639c4831wuyLlu  （可以把链接复制到浏览器再打开）

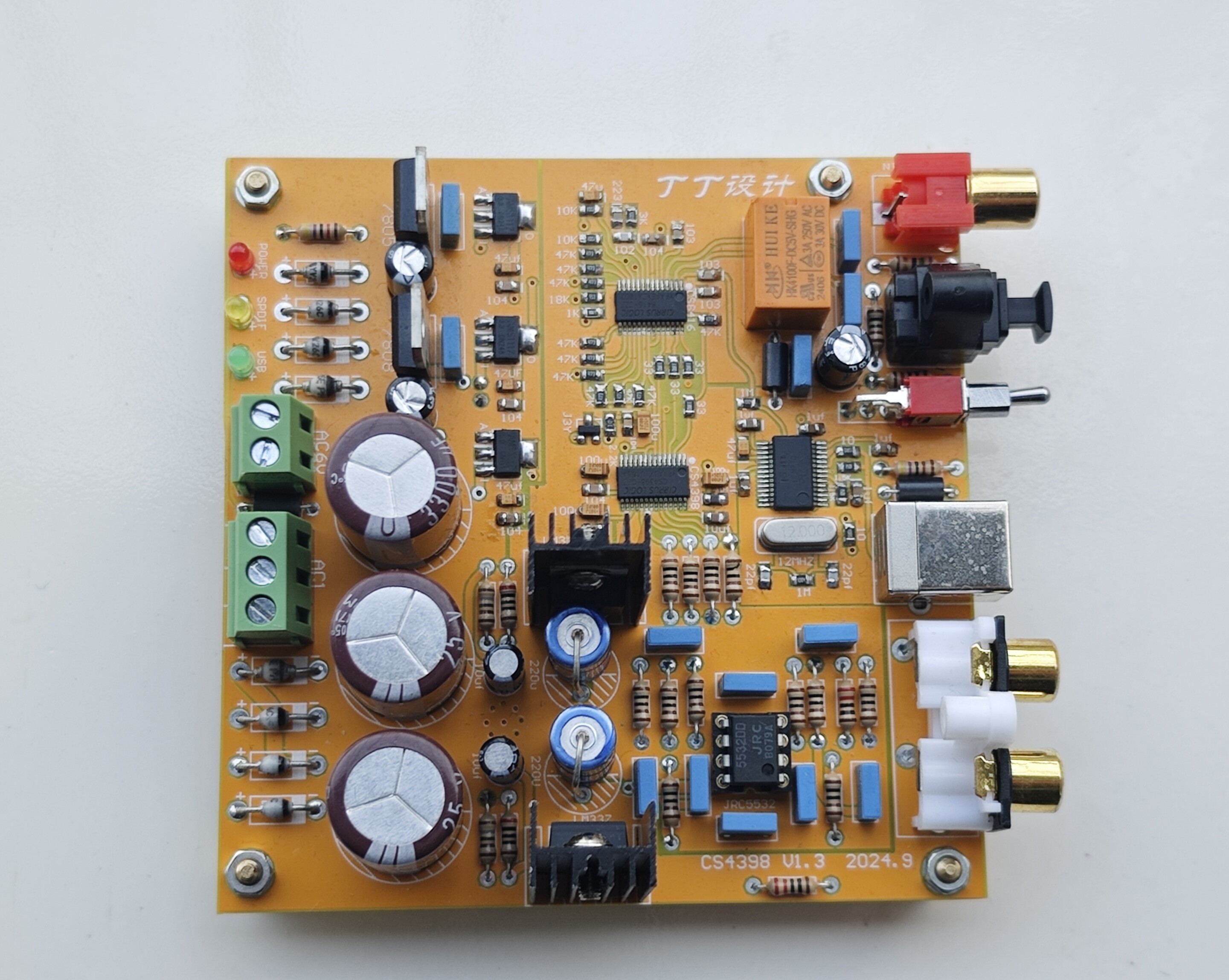

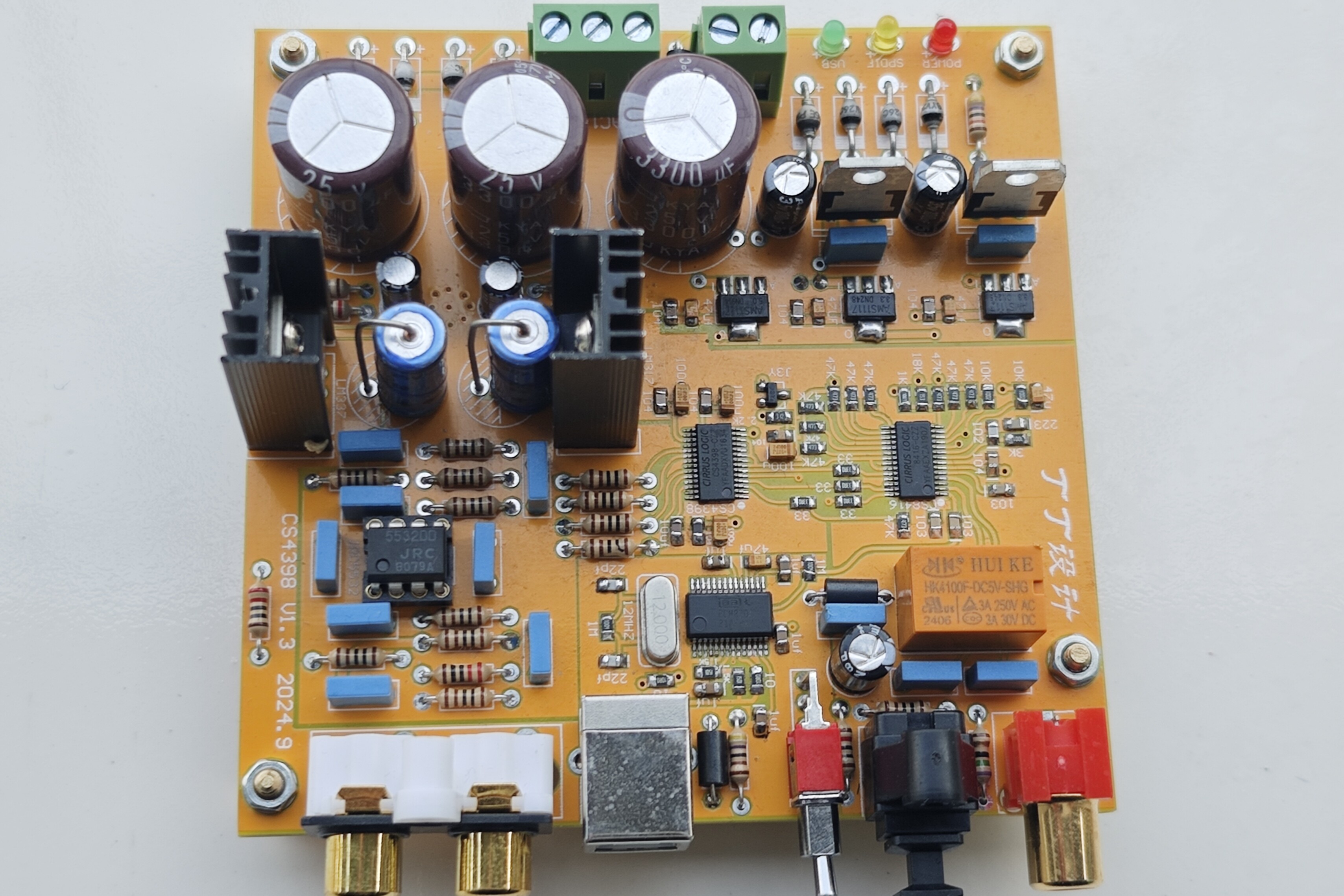

      2024年9月推出新版CS4398高保真音响解码板。

     PCB尺寸为：101mm*123.5mm

     本解码电路的音频输出参数已经非常接近CS4398芯片的上限，即：动态范围120db、信噪比120db、分离度110db。



    丁丁店主全新设计，历时大半年，反复优化改进3次，终于有了现在这款音质更好、可靠性更高、功能更完善的CS4398 解码器。具有同轴、光纤和USB全功能接口输入，可以有效提升带数字输出的设备和电脑的音质。最大支持同轴和光纤端输入24bit/192KHZ的数字信号。

数字接收采用了CS公司的成熟且性能优秀的8416数字接收芯片，支持192KHZ/24bit输入。DAC解码芯片采用了性能更好的CS4398，该芯片效果细腻柔和，解析度非常高，英国chord（和弦）和马兰士(MARANTZ) 以及斯巴克CD高端系列等很多CD品牌都采用次芯片，由此可见CS4398的性能之优秀不是一般芯片可比拟的，从参数来讲，CS4398所有参数都超过了大多数同价位DAC。内置USB接收和24bit独立DAC解码，通过优选USB芯片和优化电路设计，当使用USB连接电脑时DAC功能相当于一个高档外置声卡。

     优秀的设计和优质元件的强强结合，才能实现更好的音质。本解码板采用了日化、黑金钢等优质电解电容，718高精度金属电阻、进口ON原厂的317、337系列（耐温系数更高、性能和音质更好的BT后缀）优质三端可调稳压IC、原厂JRC5532DD双精度高保真运放。细节也不敢马虎：运放插座为可更换式的台湾正凌镀金插座。

     不计成本，电源整流部分采用飞利浦快恢复整流二极管和飞利浦轴向音频专用电解，成本虽然更高，但对音质带来的正面提升是显而易见的，包括板上的电源接线端，我们都尽可能用更好的。

     电路板采用优质焊锡焊接，确保声音的更高品质。

     保修1年。

  接线方法：1. 电路板上那个绿色的3脚电源接线柱接双AC12V~双AC18V都可以

                          中间是GND地线；

                      2. 电路板上那个绿色的2脚电源接线柱接单AC6V~单AC9V都可以。

    电路板指示灯：电源红色LED、数字信号橙LED、USB输入绿色LED



核心芯片

数字接收：CS8416，最高支持192K/24BIT SPIF信号输入。USB支持16BIT/44K信号。

USB信号接收: PCM2704

解码芯片：CS4398 120dB动态范围 支持24bit/192K采样

输入端口

数字ink 光纤， USB各一组.
支持
