室内声学处理之低频削峰填谷记录（更新看目录）

[复制链接]
anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
发表于 2020-4-20 20:39:20 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要 登录 才可以下载或查看，没有账号？注册

x
本帖最后由 anajanaj 于 2020-4-23 23:30 编辑

每次编辑都要审核太麻烦，点击直达目录楼层
室内声学（小房间声学）的最大特征就是波动声学。
波动声学：当室内几何尺寸与声波波长可比时。
更具体见 《室内声学-××百科》和《建筑声学-××百科》。
室内声学的研究方法有几何声学方法、统计声学方法和波动声学方法。
当室内几何尺寸比声波波长大得多时，可用几何声学方法研究早期反射声分布以加强直达声，提高声场的均匀性，避免音质缺陷；
统计声学方法是从能量的角度，研究在连续声源激发下声能密度的增长、稳定和衰减过程(即混响过程)，并给混响时间以确切的定义，使主观评价标准和声学客观量结合起来，为室内声学设计提供科学依据；
当室内几何尺寸与声波波长可比时，易出现共振现象，可用波动声学方法研究室内声的简正振动方式和产生条件，以提高小空间内声场的均匀性和频谱特性。

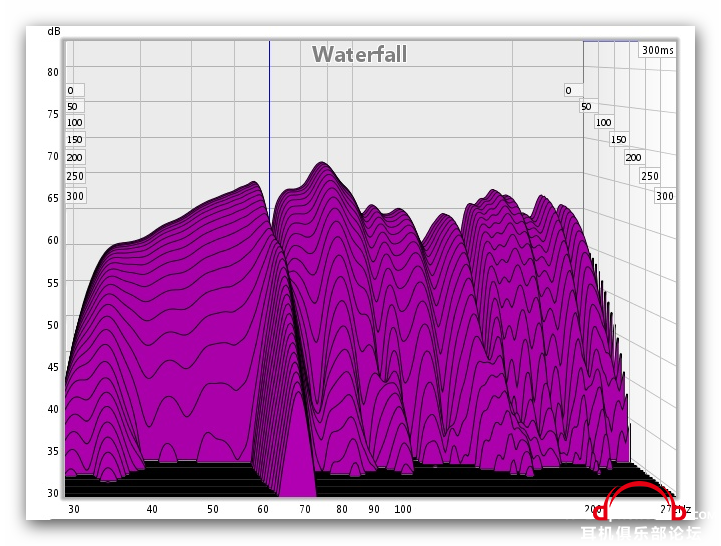

室内声学指标：ETC（能量时间曲线）、RT60（混响图）、Decay（衰减图）或Waterfal（瀑布图）或Spectrogram（声谱图亦称火焰图）。
几何声学用ETC，统计声学用混响图，波动声学用衰减图或瀑布图或火焰图（各有特点）。

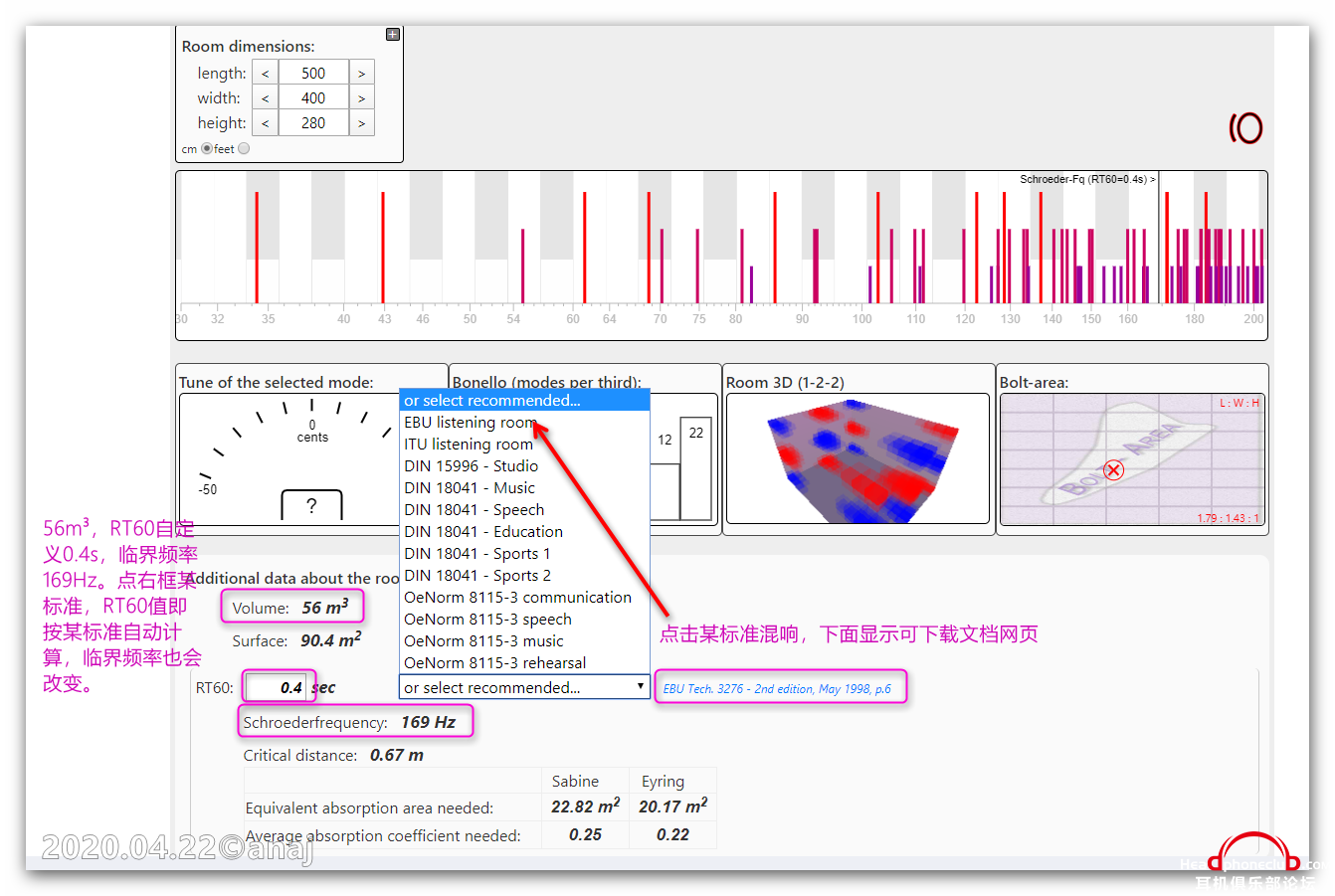

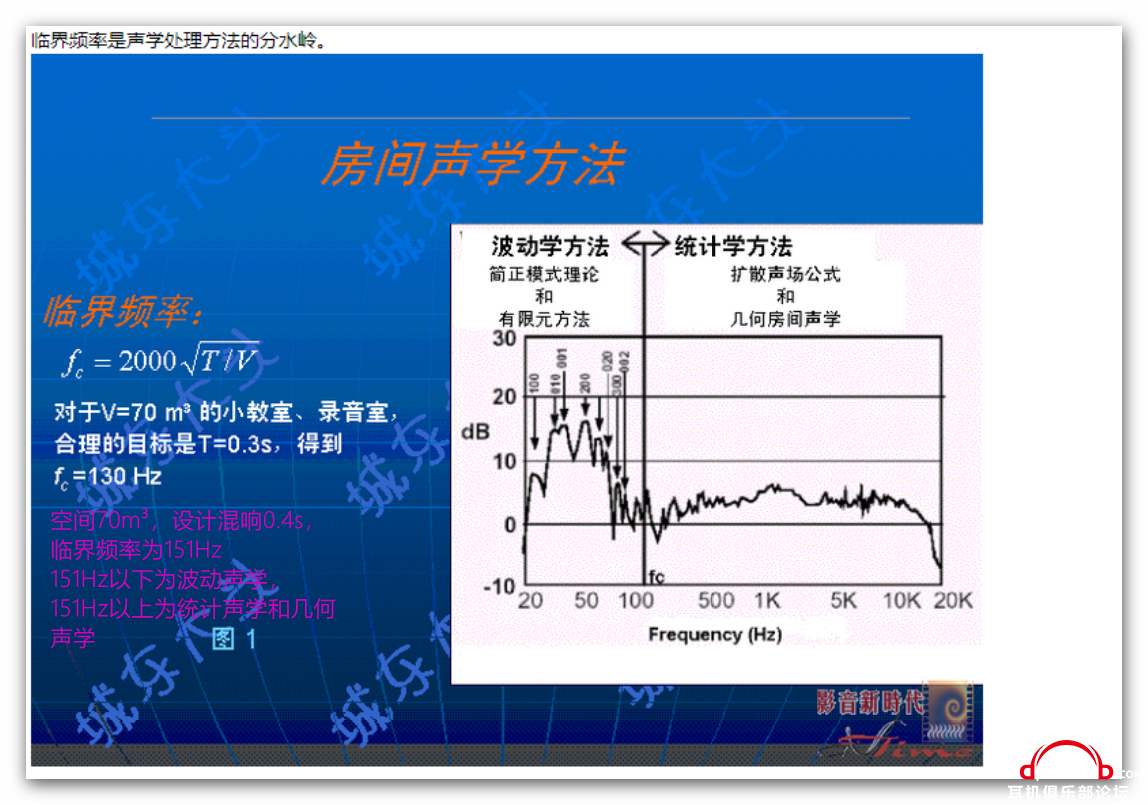

临界频率
临界频率是声学处理的分水岭
临界频率.png （1 9 9声学板块版主城东大头图片，侵删）
这里还有

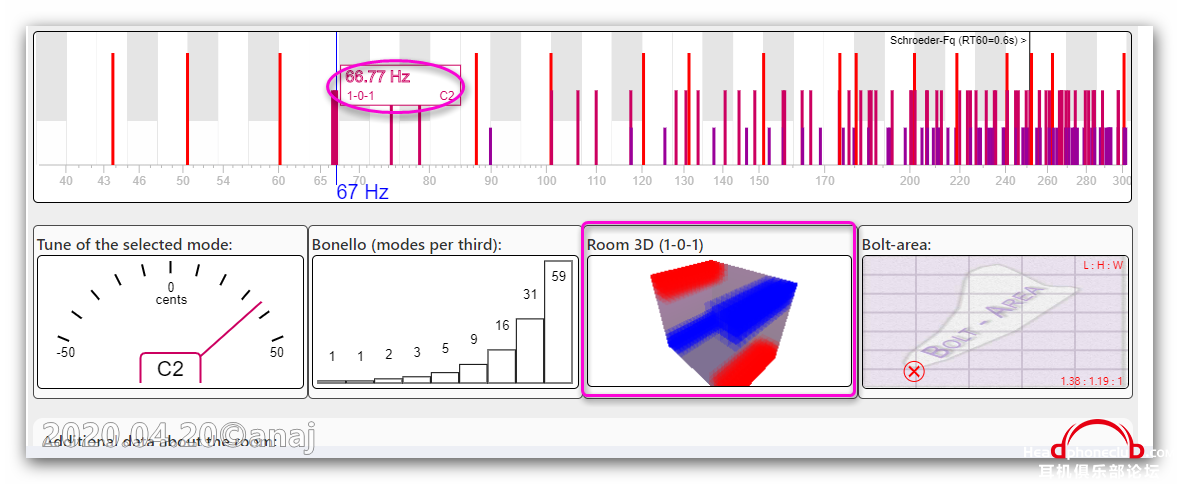

https://amcoustics.com/tools/amroc?l=500&w=400&h=300&r60=0.6


本文是低频削峰填谷处理记录，反射和混响都是较高频段，处理过程混为一成，不作记录。


本记录纯粹是数据变化，不涉及主观听感。

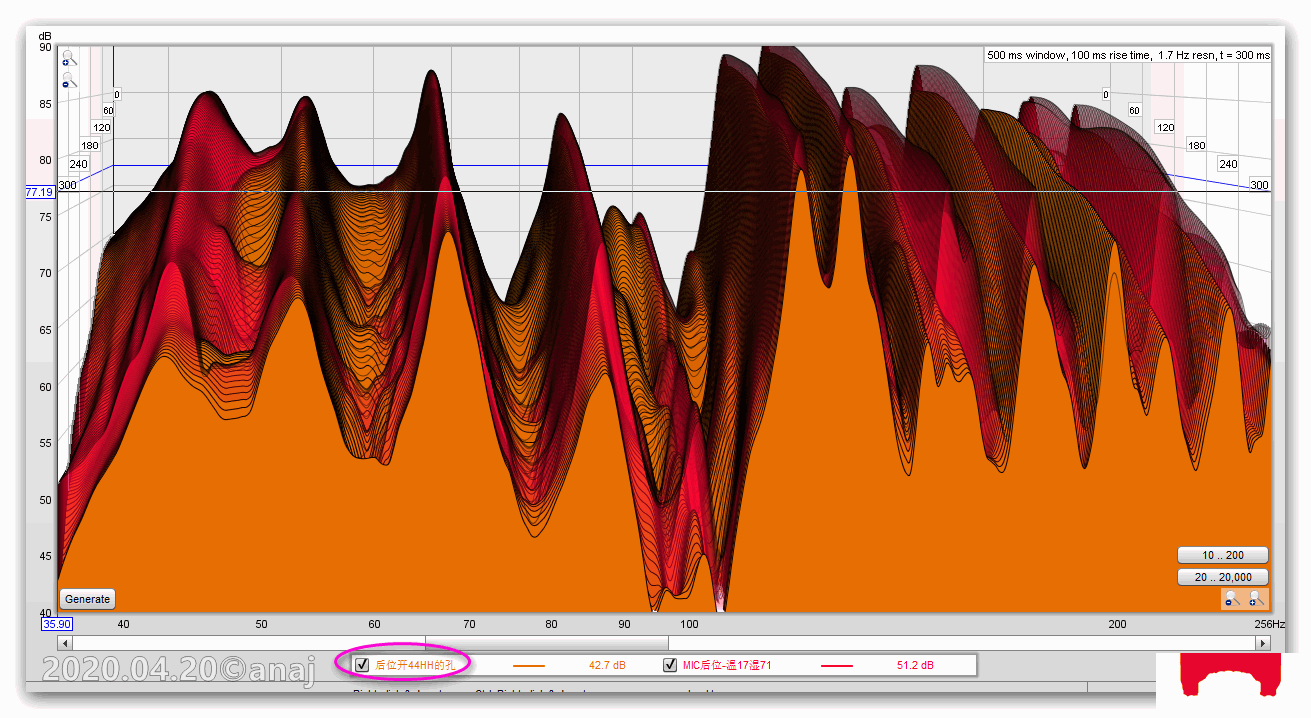

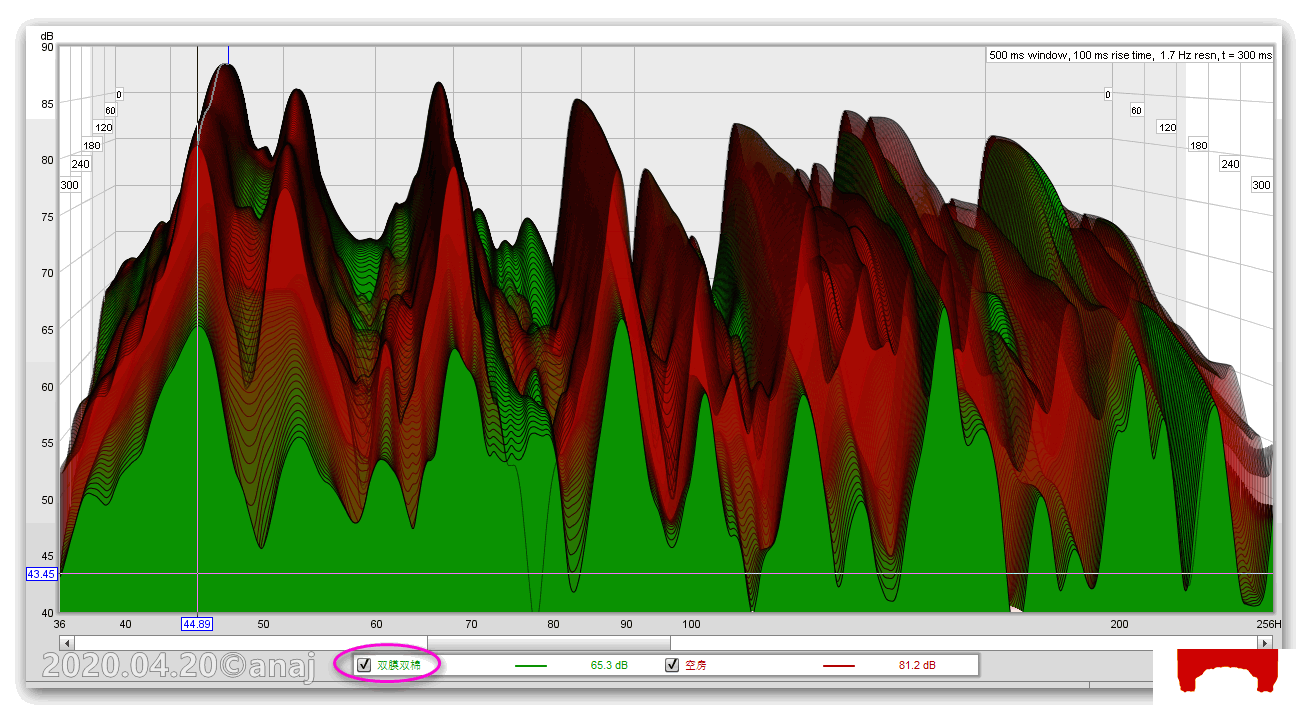

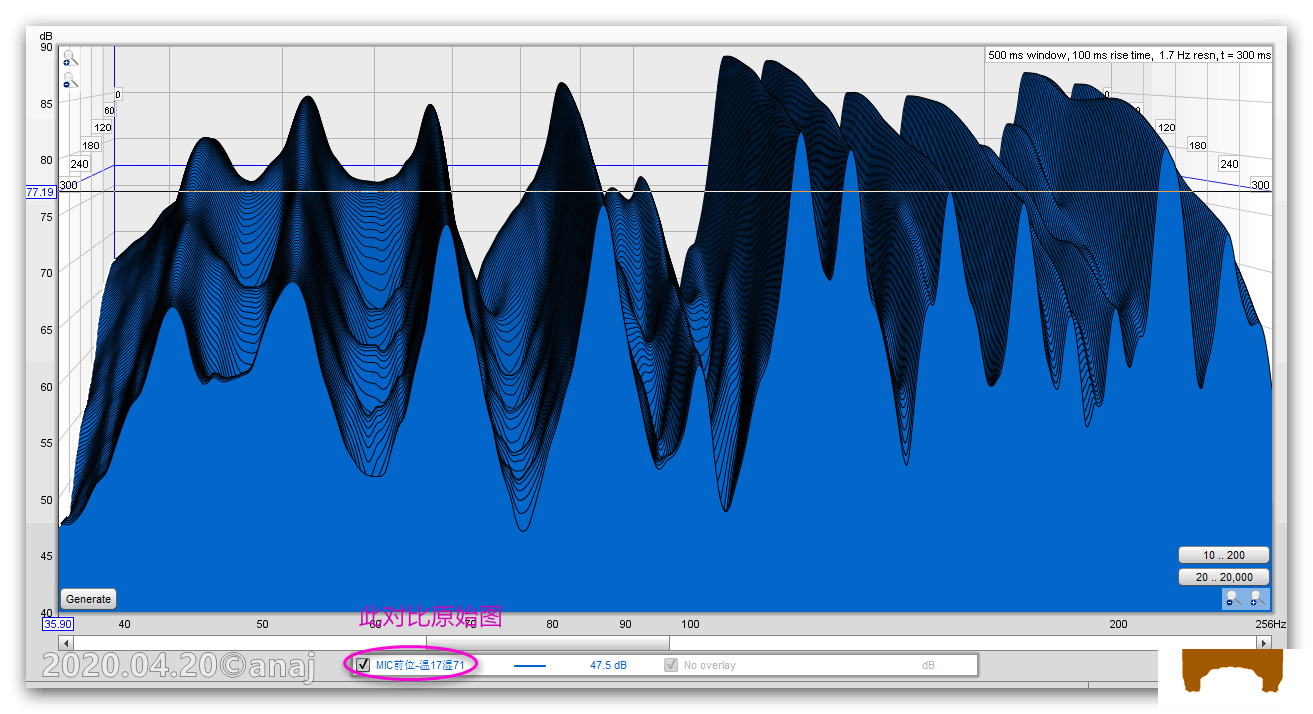

下面数据为模块表面没装饰没固定时的测量

无平滑无EQ，当然也没炮











nuxus roon核心专机
回复

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-20 21:30:09 | 显示全部楼层

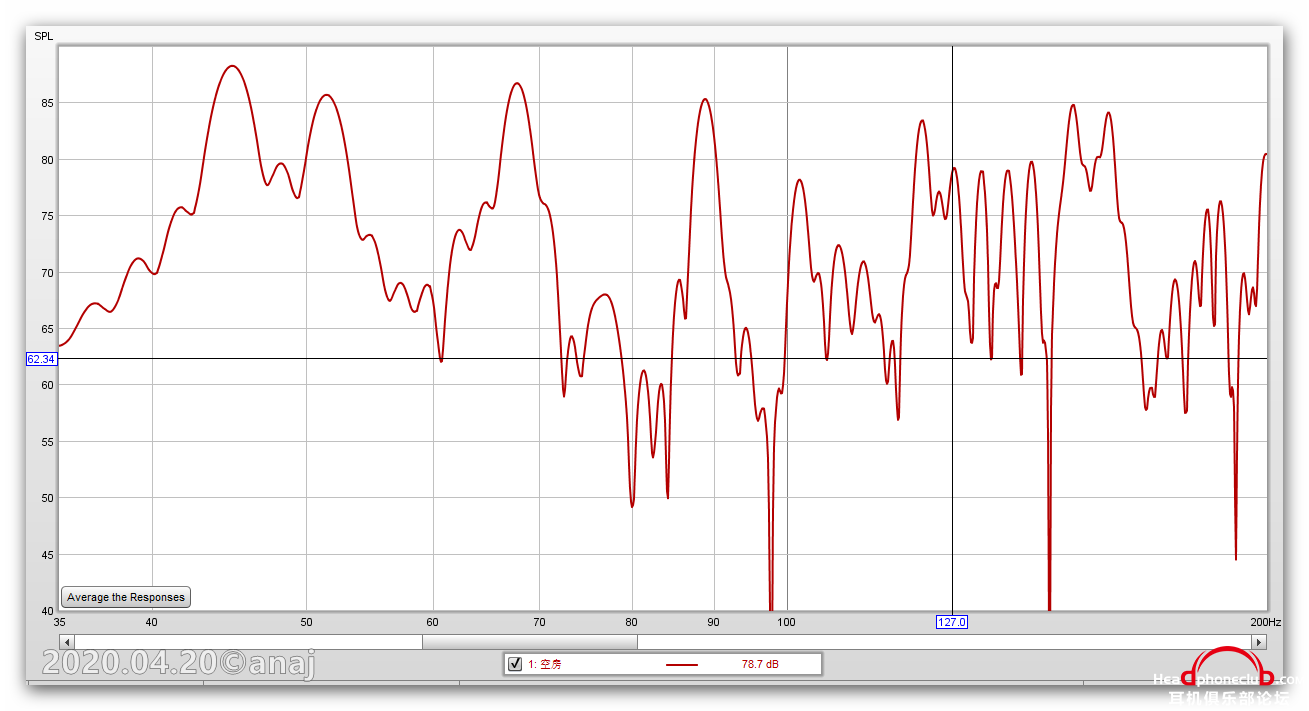

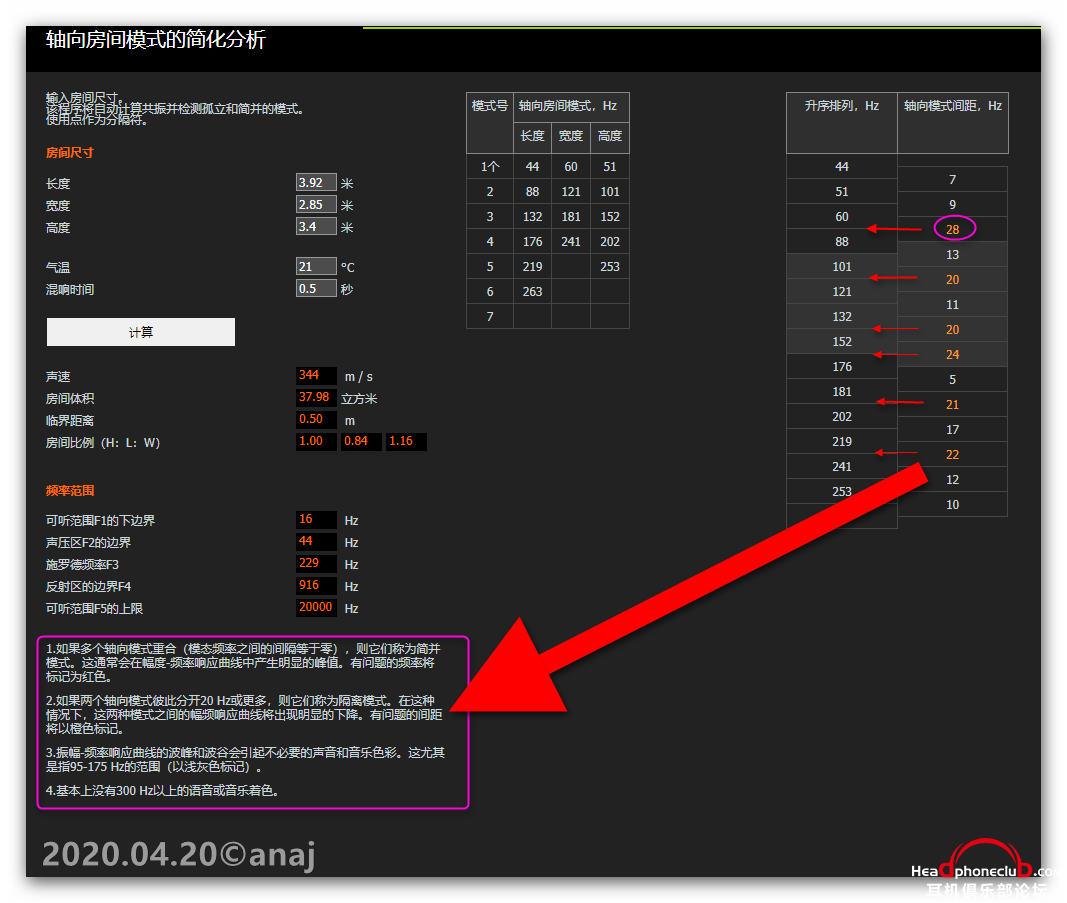

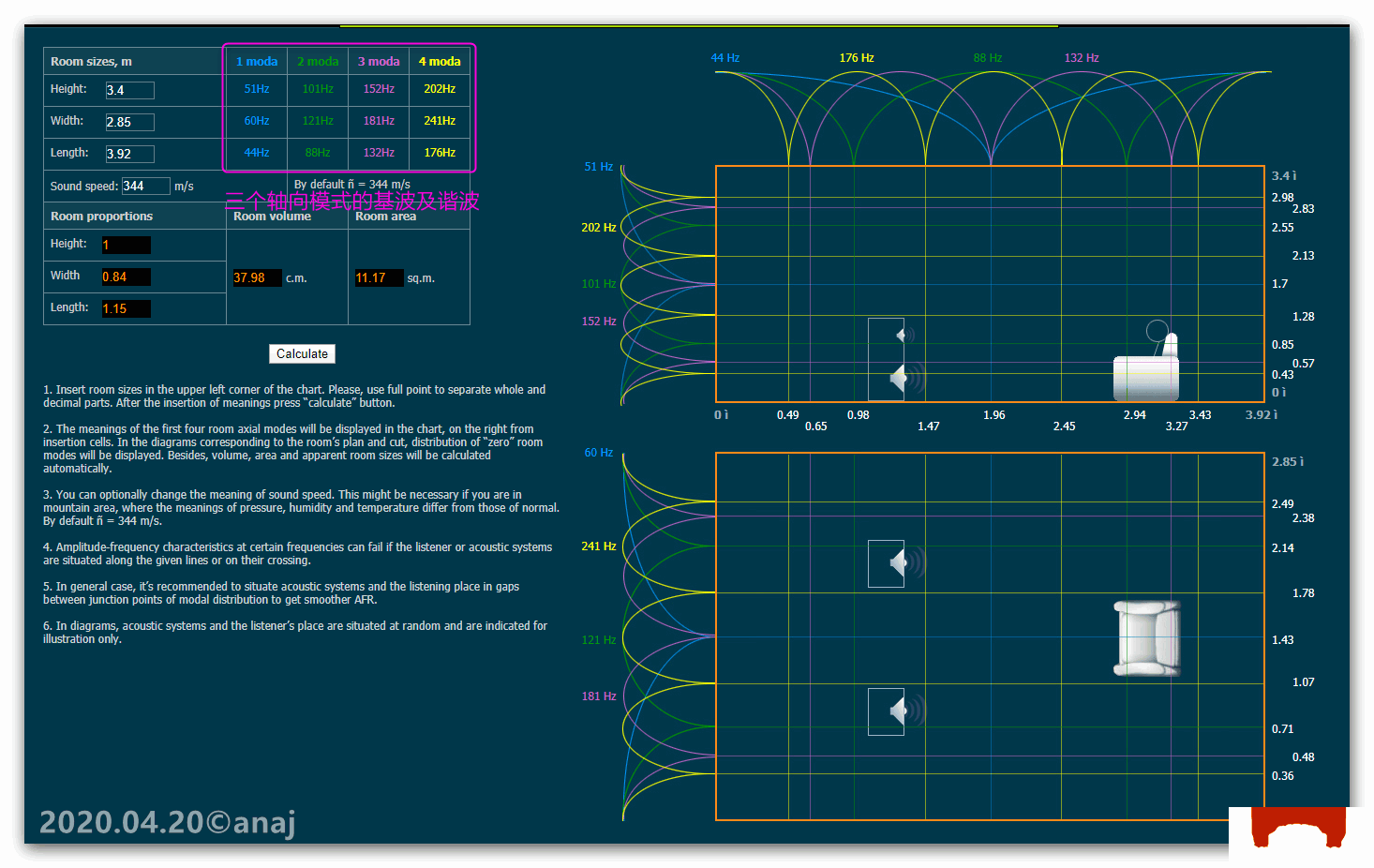

二、房间尺寸、摆位尺寸、模拟曲线、实测曲线
模拟曲线与实测曲线基本相符

回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-20 21:34:04 | 显示全部楼层
本帖最后由 anajanaj 于 2020-4-20 21:38 编辑

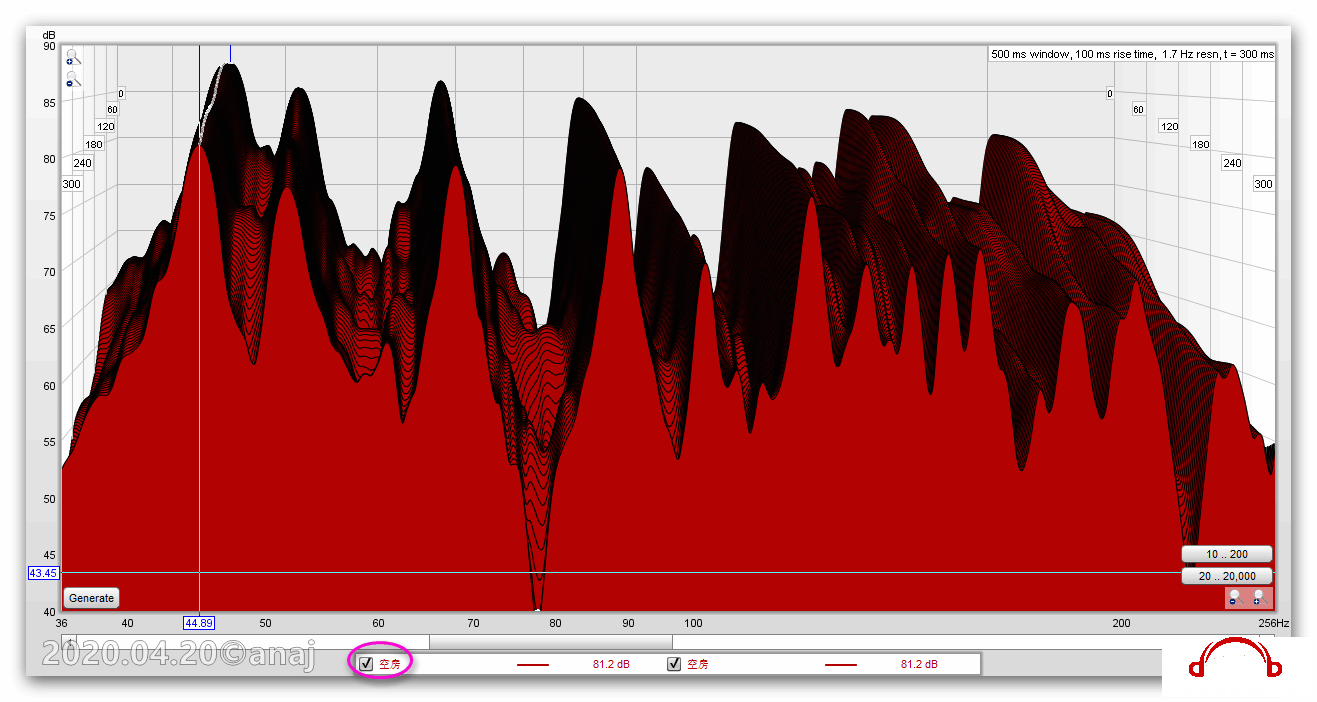

三、峰谷说明

谷分模态谷和SBIR谷，还有反射谷
下图模态谷，没SBIR谷和反射谷

页面图片次序出错，进入编辑显示正常，不知如何是好
回复 支持 反对

使用道具 举报

endless

26

主题

810

帖子

22

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
22
注册时间
2001-11-21
发表于 2020-4-20 21:41:09 | 显示全部楼层
进来学习，顶学总
ALEXIA 2 JBL 4344 L101 VEGA G2  ADI2 FS 沧前级 小红956后级 阿玛尼LP62S  THALES EASY小筷子 DV501唱臂 AC3000单点臂 华唱头 华彩黑
微新声学ITRAP处理套件
回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-20 21:42:22 | 显示全部楼层

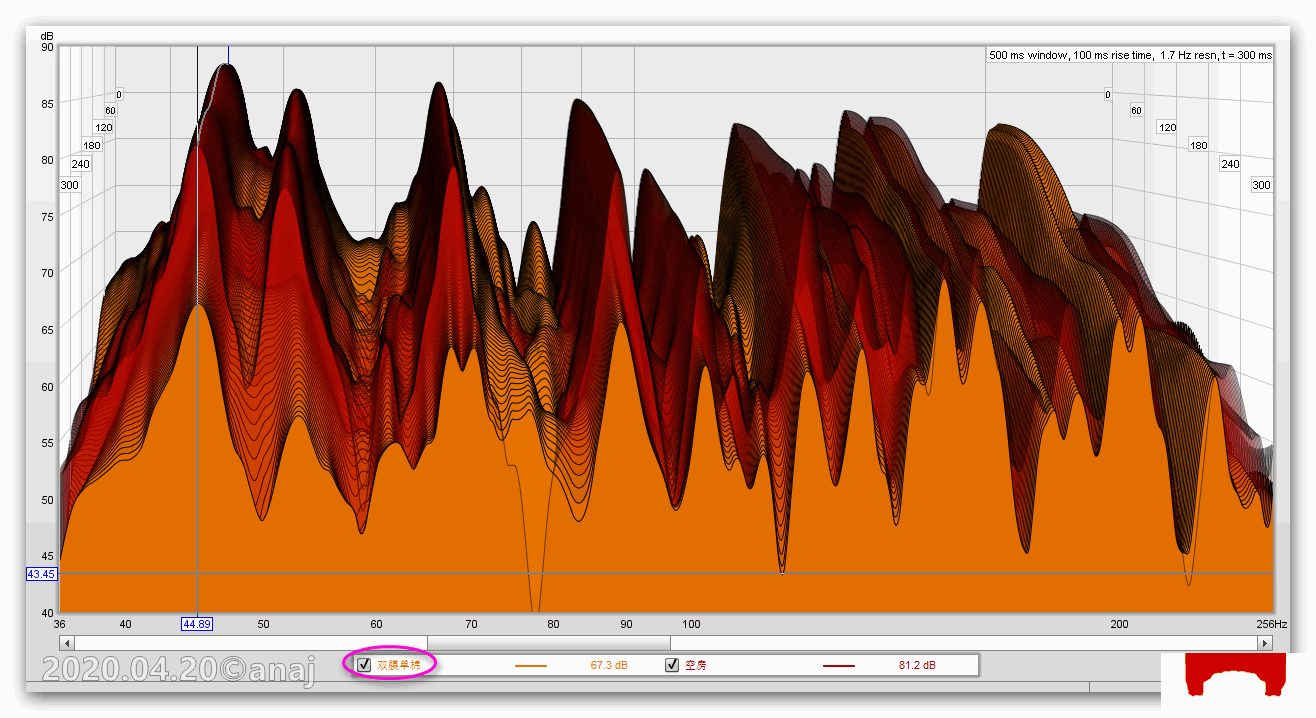

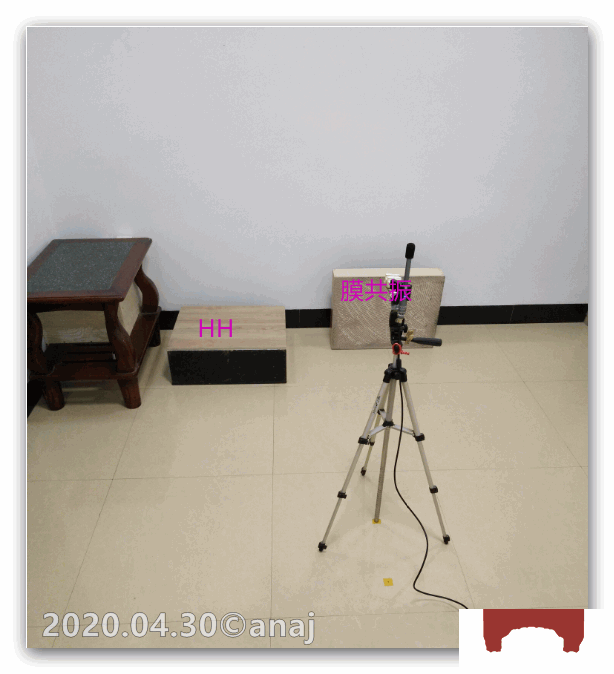

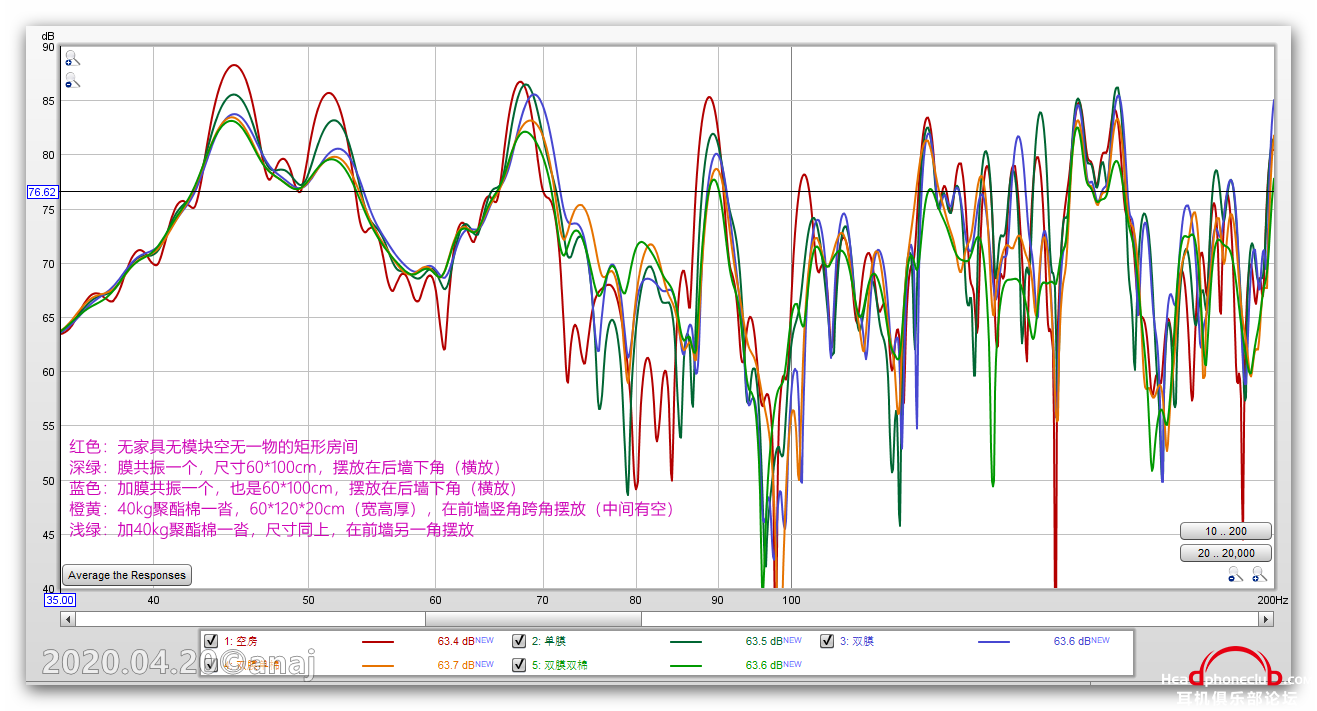

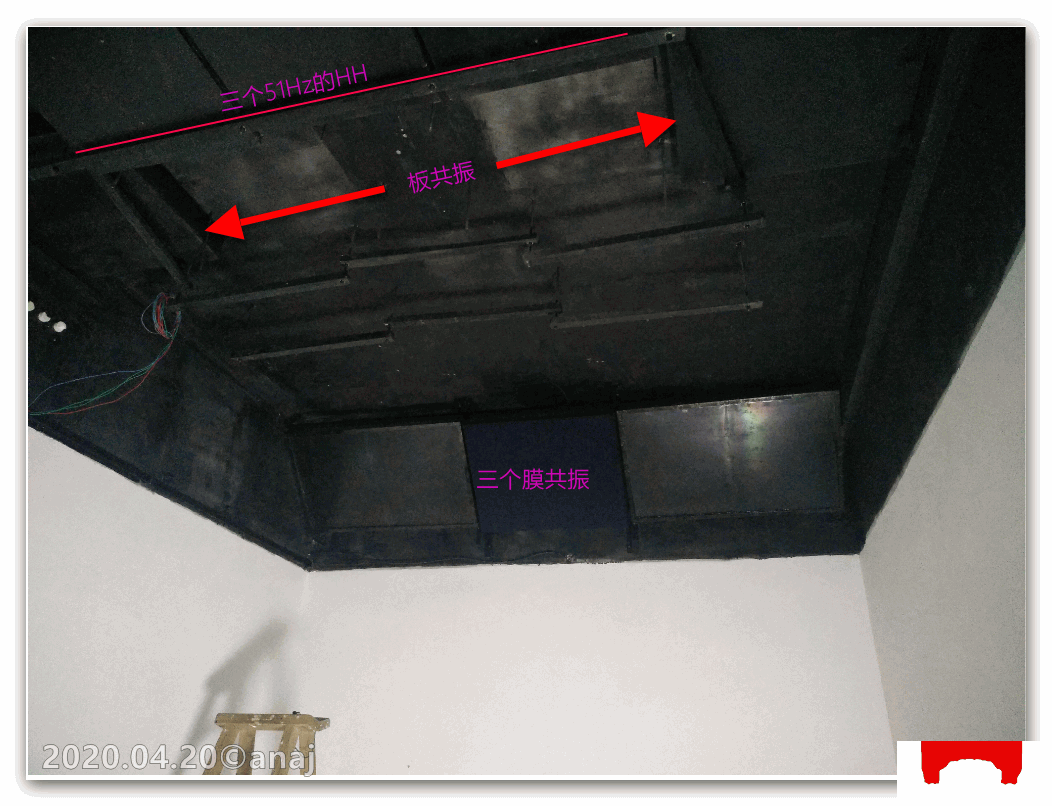

由于膜共振比较粗重，固定前不方便做前后测量对比，现用制作膜共振时的测量对比补上（实际用60*100二个，60*80一个）

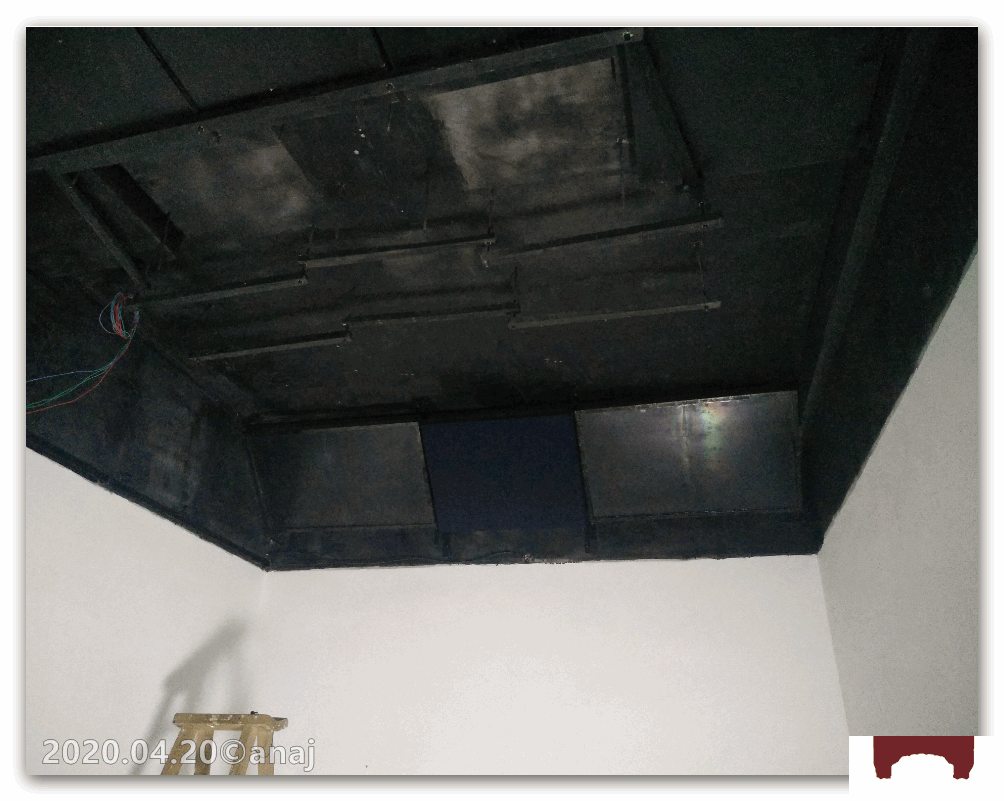

上图是固定后


下面测量对比没拍照
回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-20 21:44:50 | 显示全部楼层
本帖最后由 anajanaj 于 2020-4-30 07:07 编辑
endless 发表于 2020-4-20 21:41
进来学习，顶学总

E总才是高手，客气了
谢E总顶帖
盖新楼占资源，用旧楼填谷，哈哈

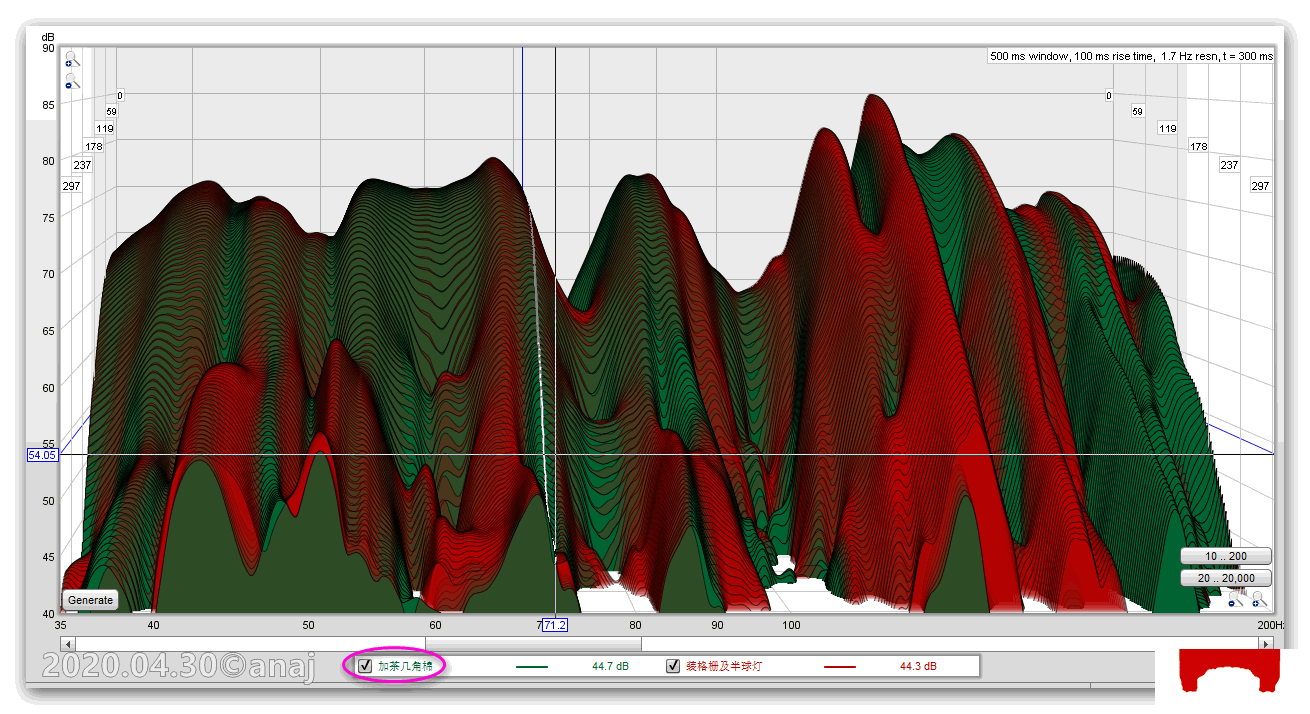

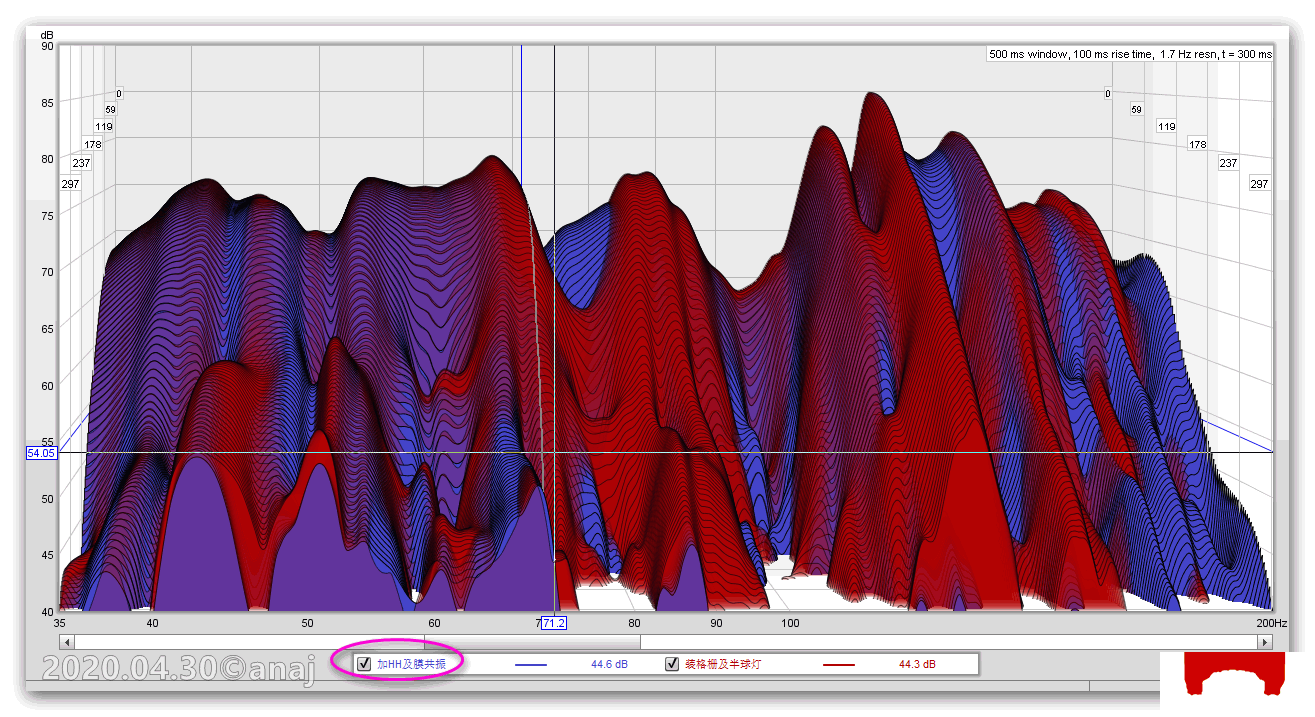

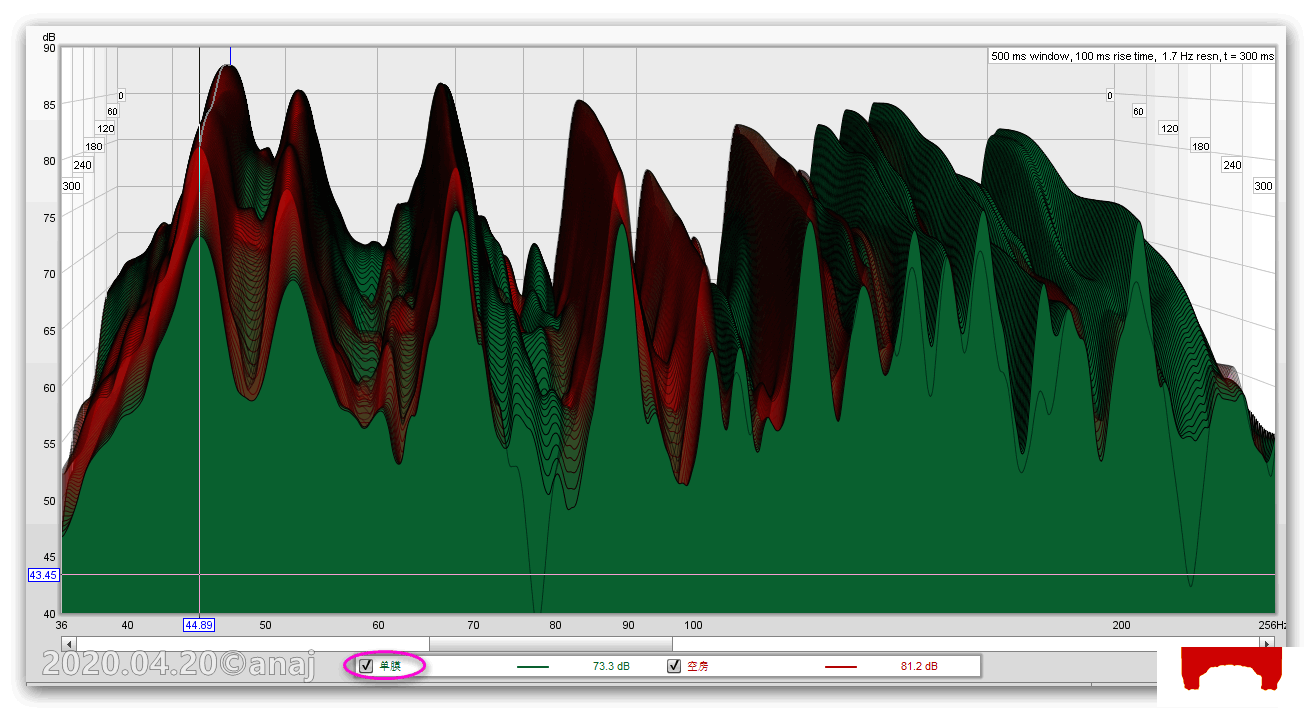

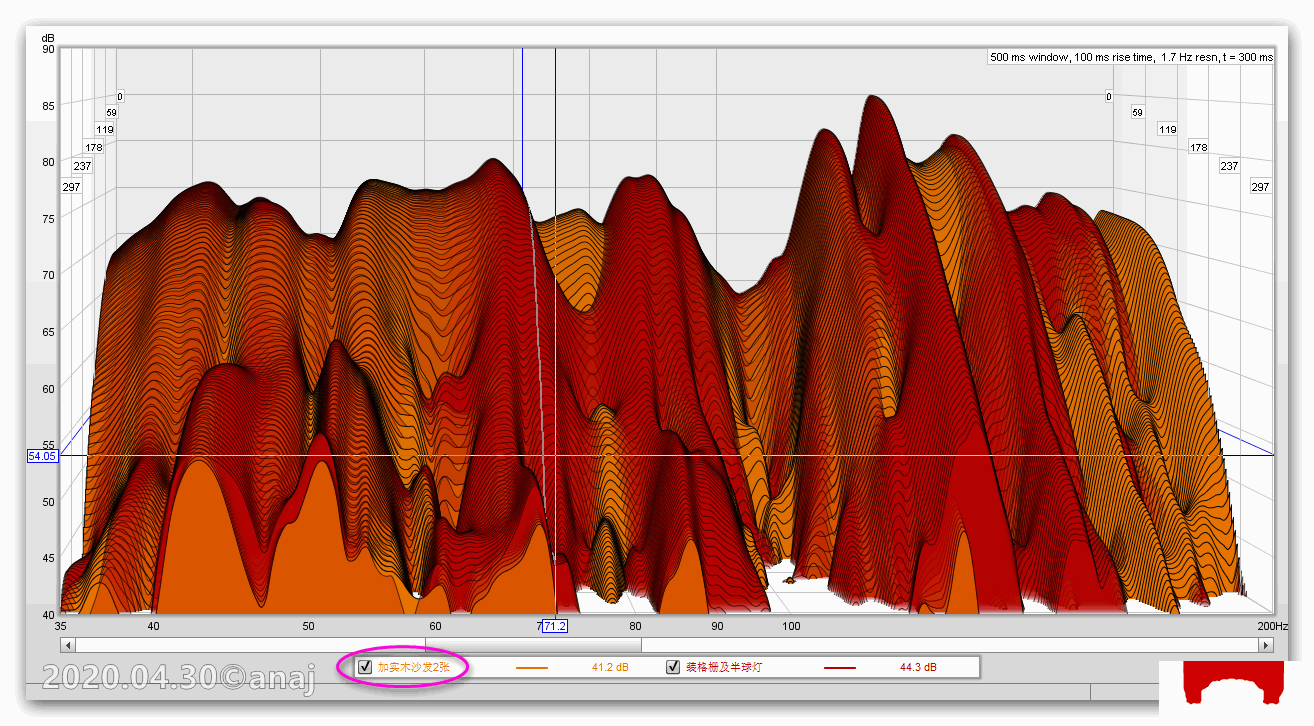

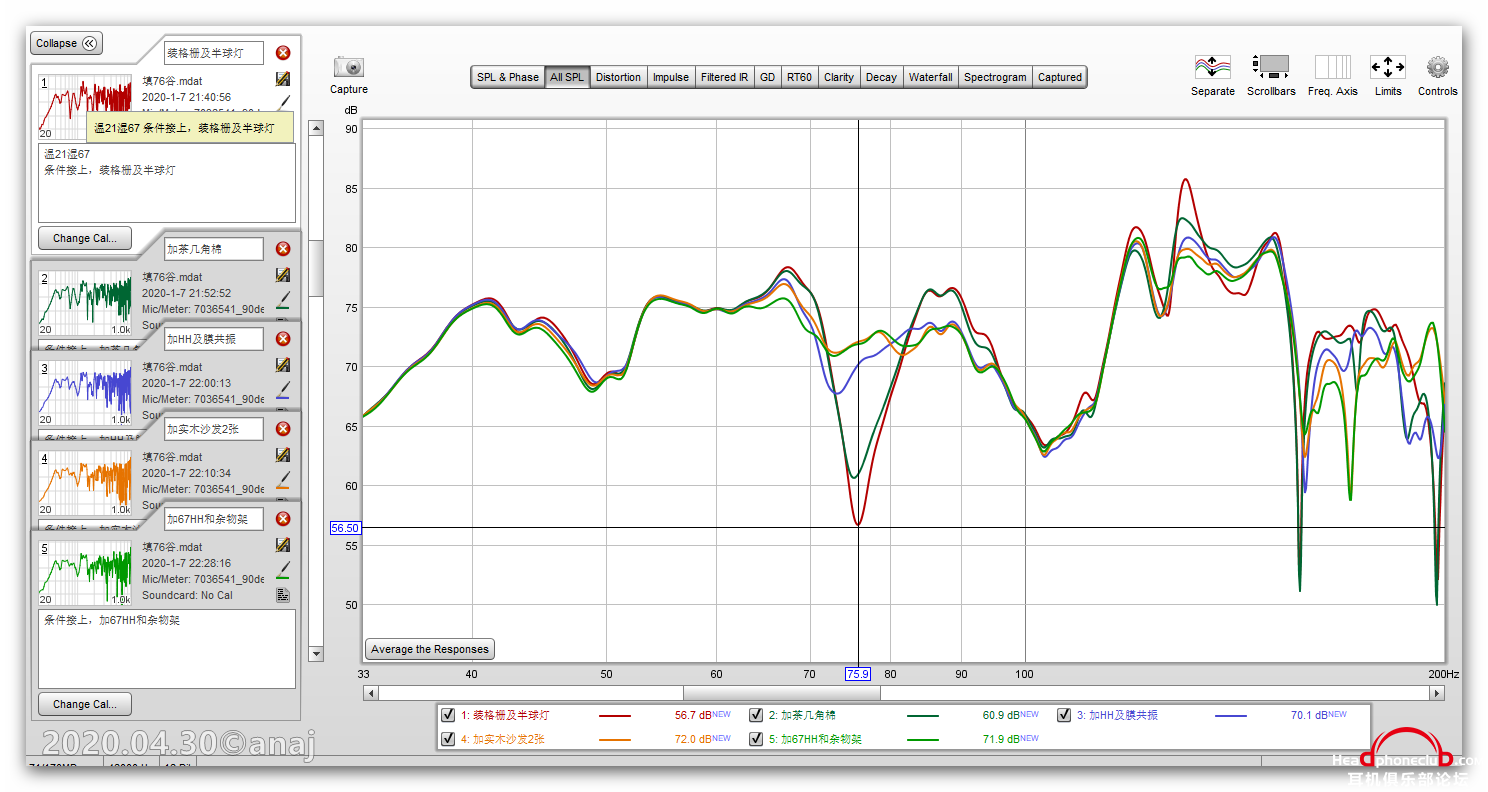

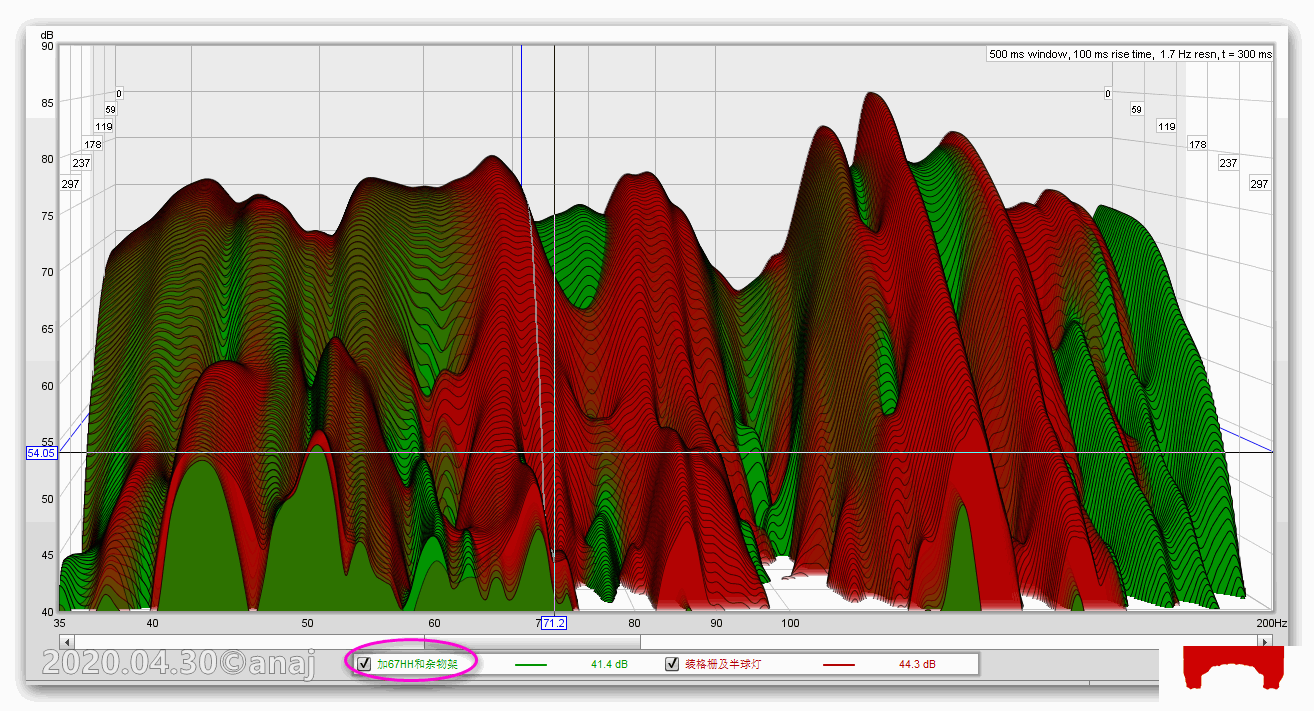

八、填76Hz谷

回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-20 23:49:49 | 显示全部楼层

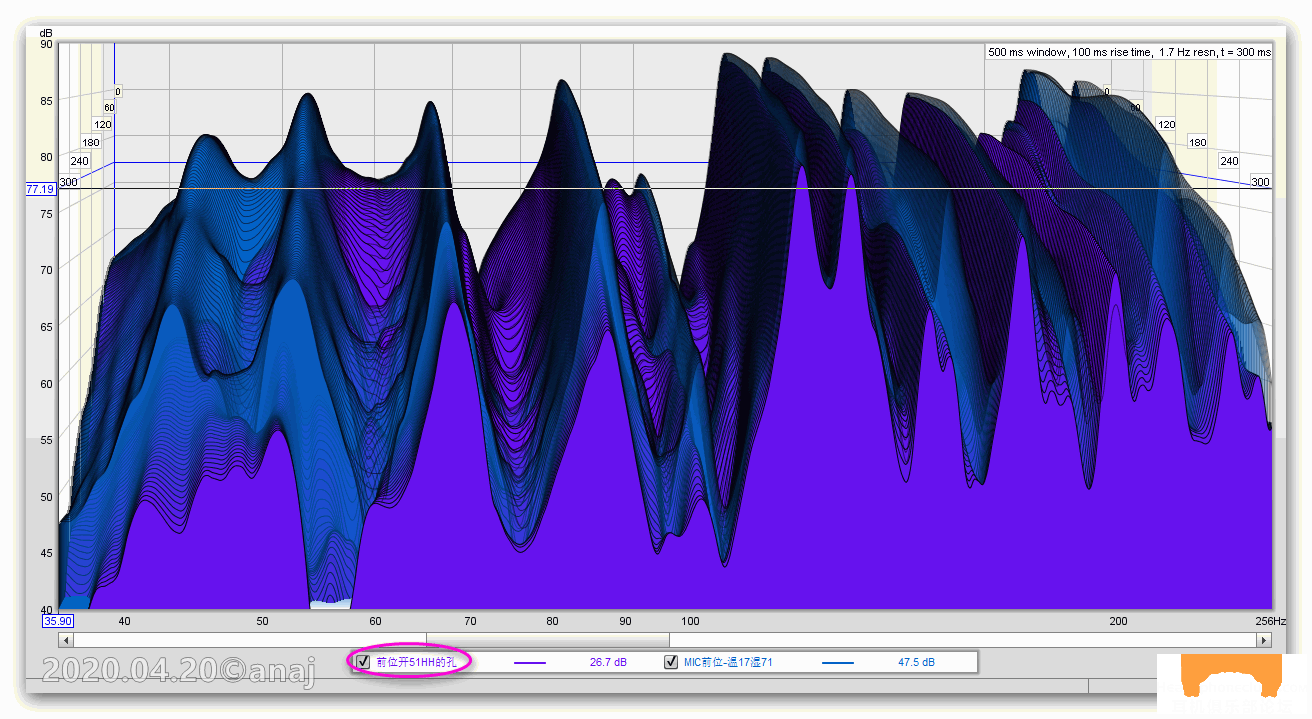

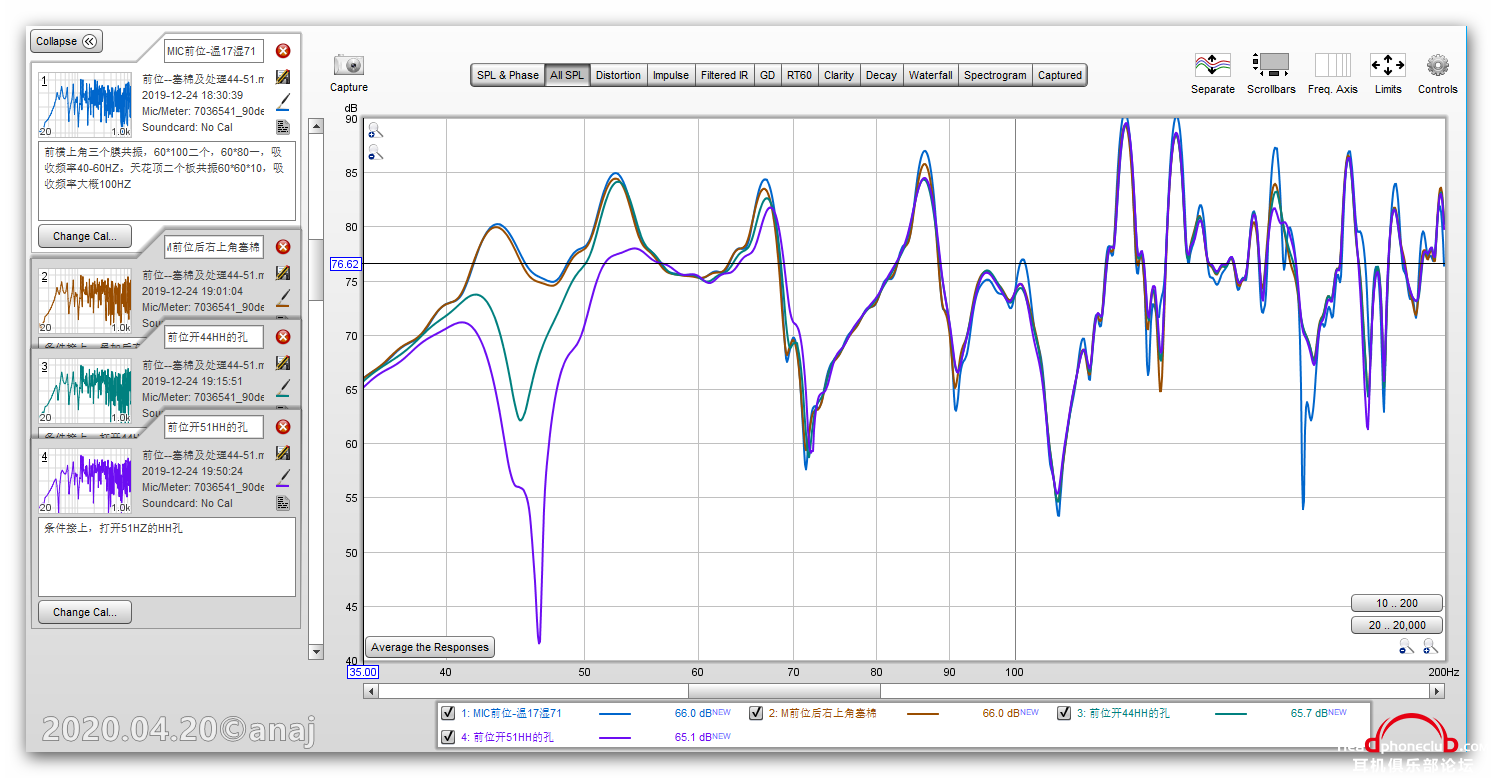

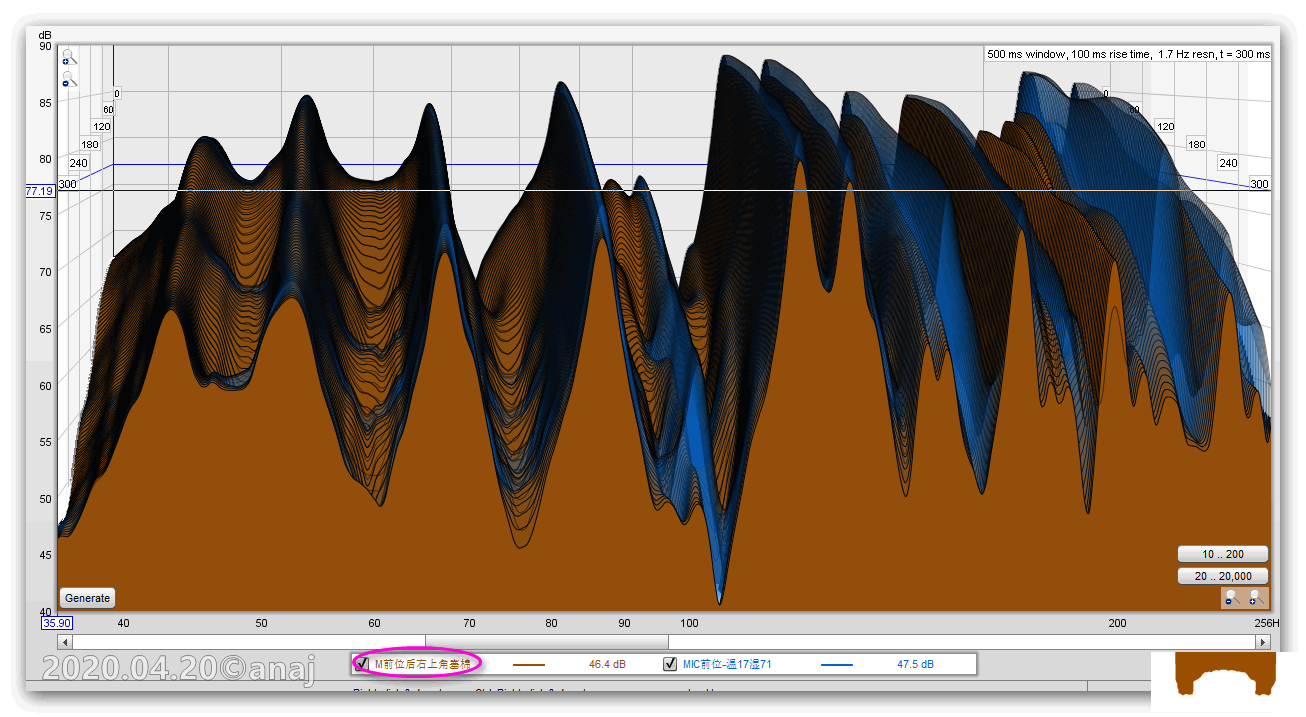

四、插入MIC前位测量
MIC前位为现有小音箱目标听音位，MIC后位为日后换箱后听音位
前位离后墙1.68m，后墙离后墙1.24m
除了本楼有MIC前位测量，其它所有测量都是MIC后位测量

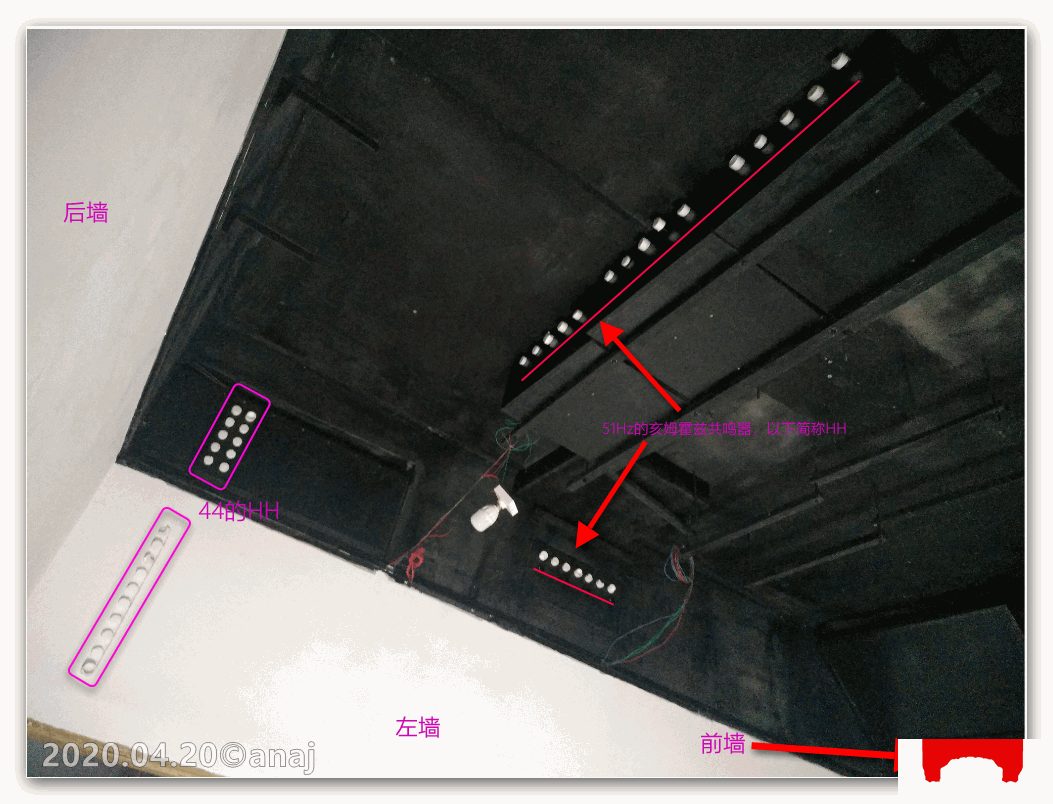

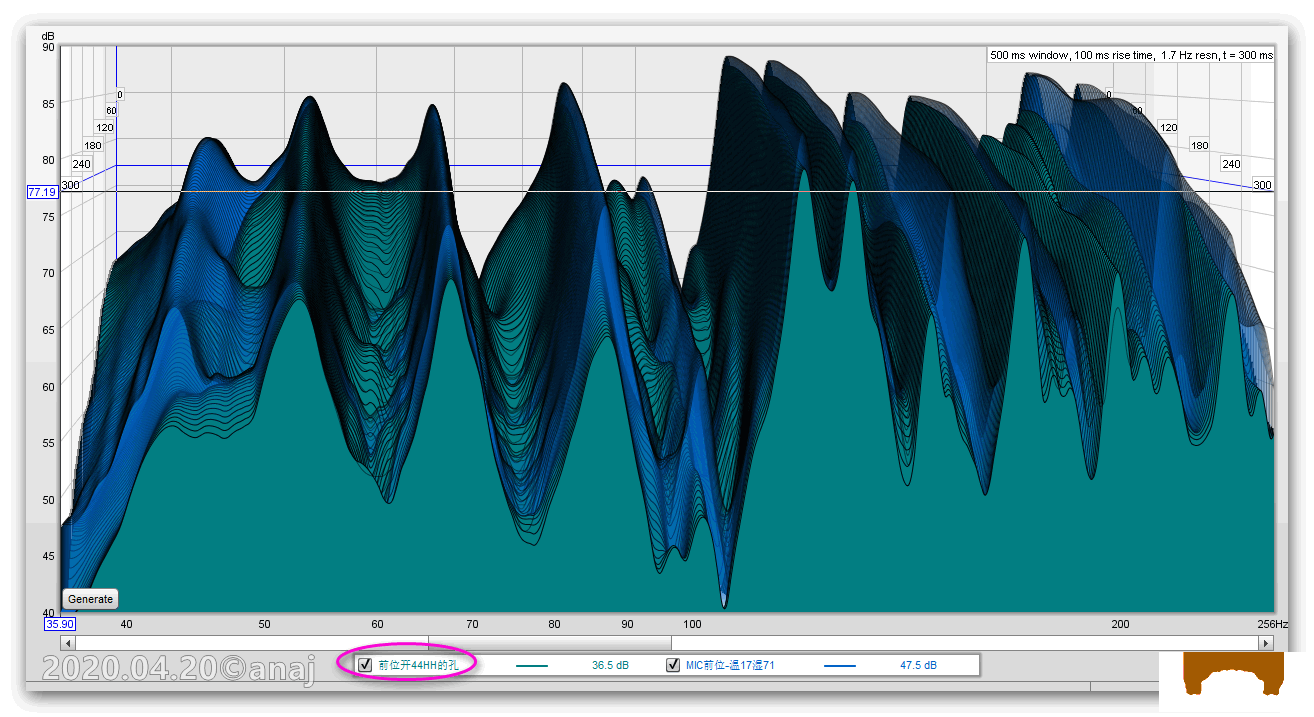

MIC前拉

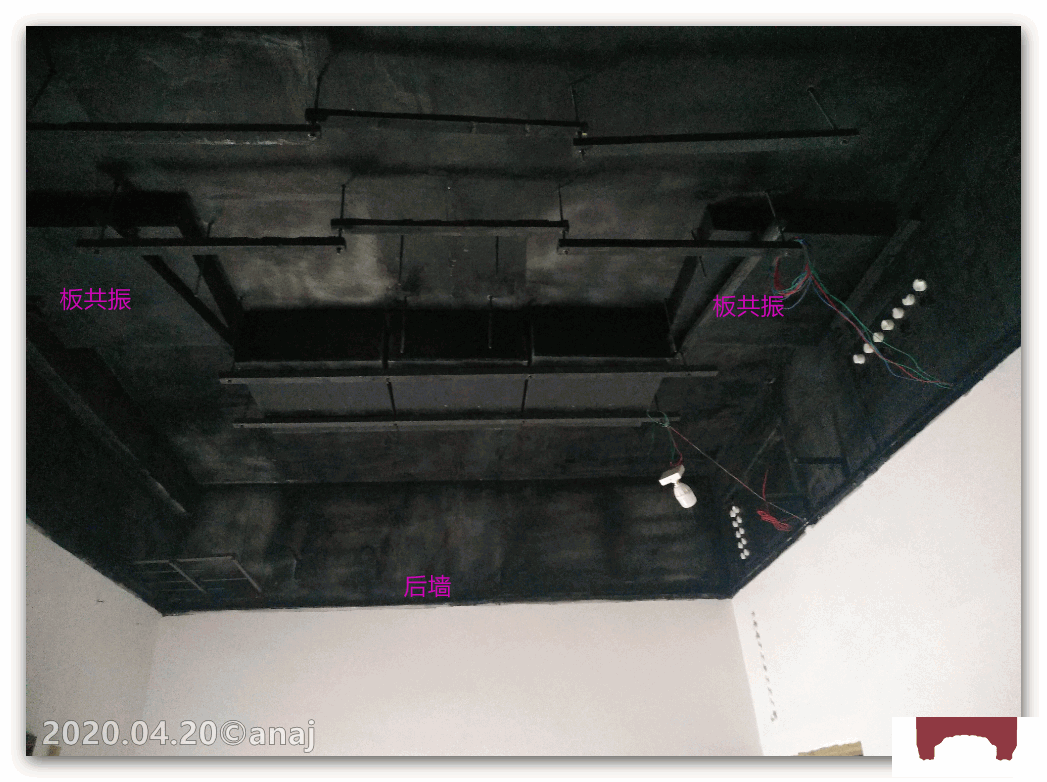

蓝色：前横上角三个膜共振，60*100二个，60*80一，吸收频率40-60HZ。天花顶二个板共振60*60*10，吸收频率大概100HZ

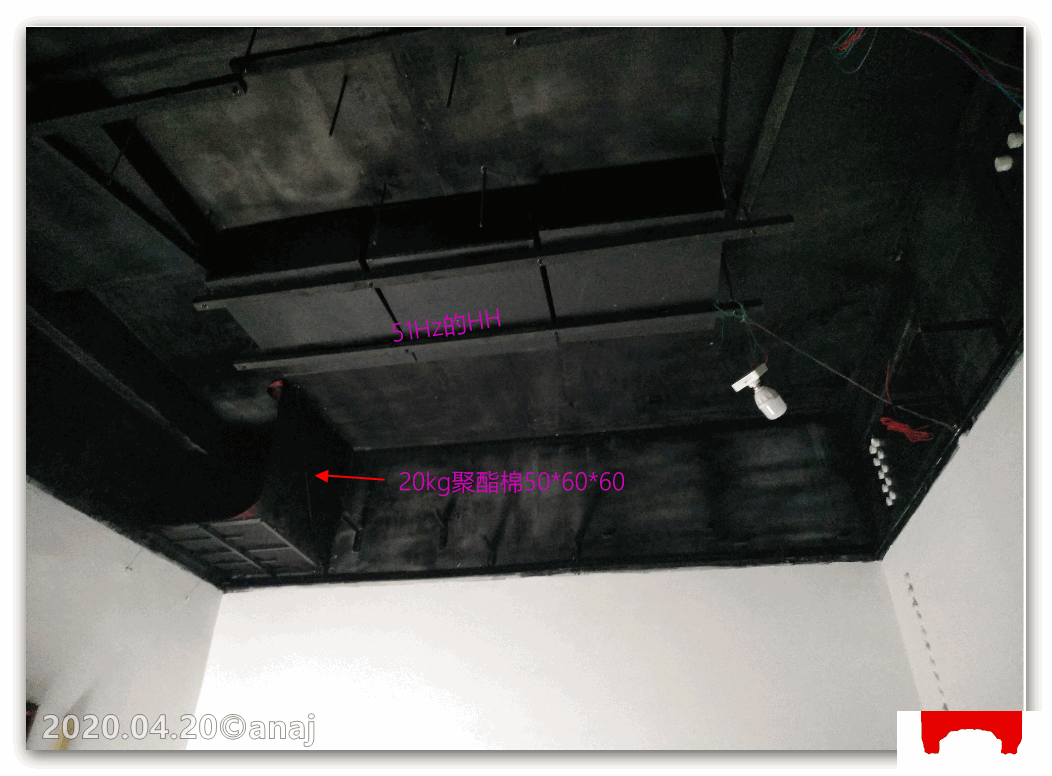

棕色：条件接上，加后右上角堆棉60*50*60（20kg聚酯棉）
青色：条件接上，打开44HZ的HH孔
紫色：条件接上，打开51HZ的HH孔

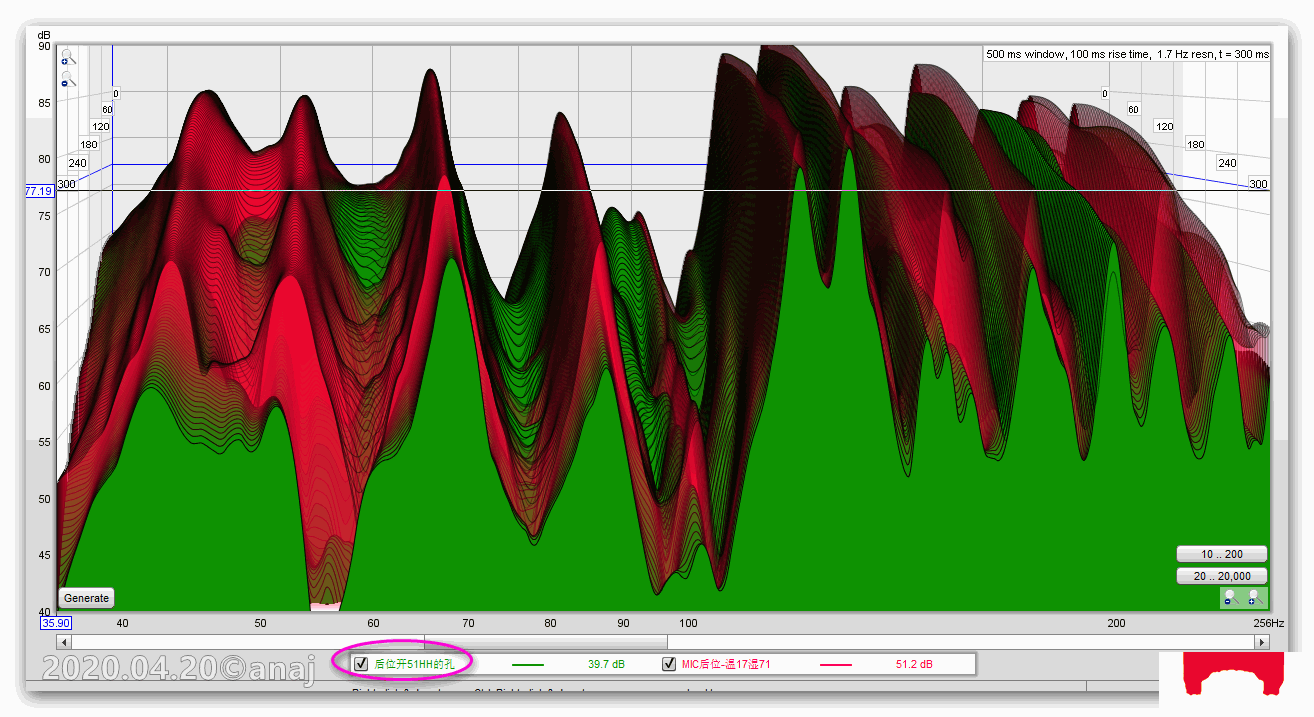

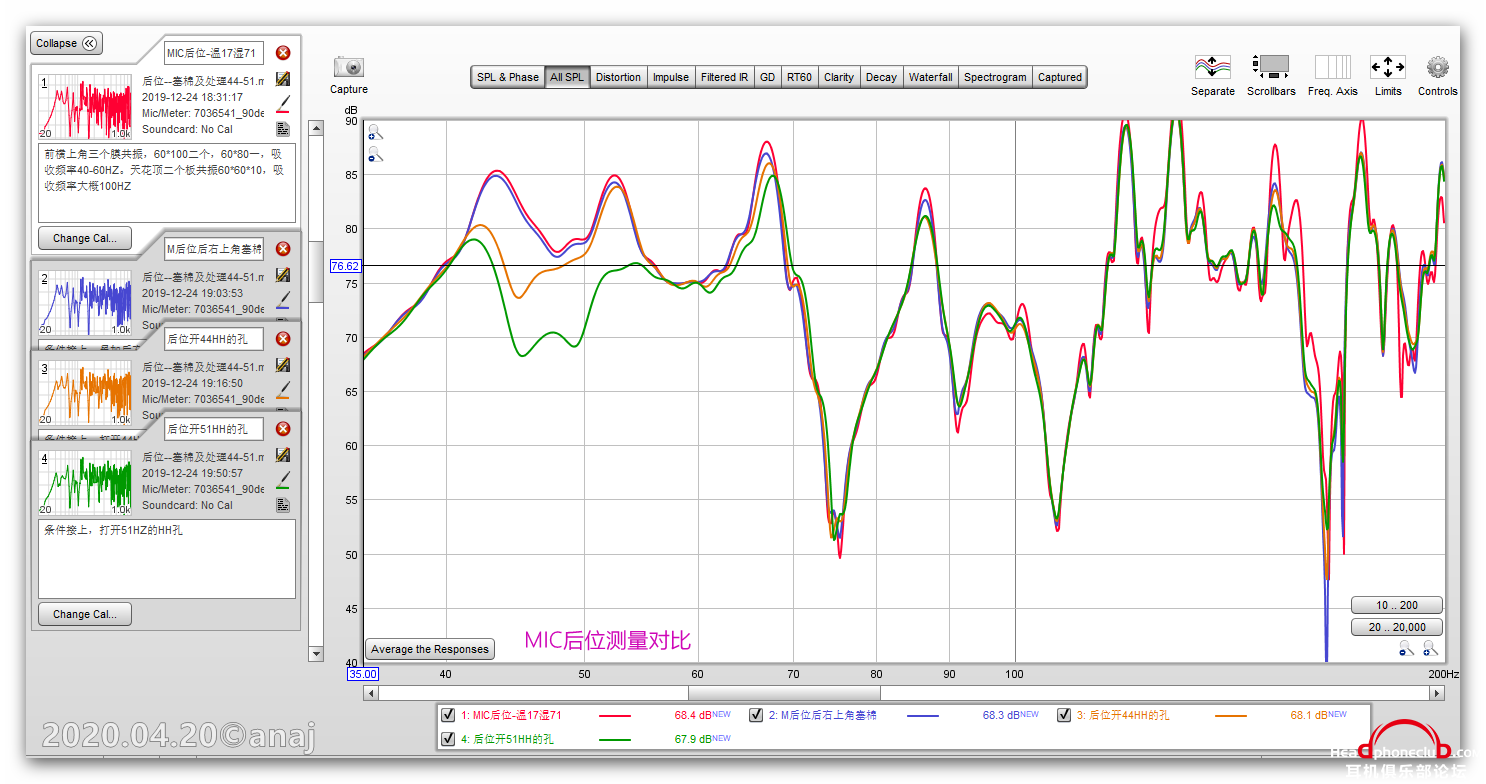

MIC后位
红色：前横上角三个膜共振，60*100二个，60*80一，吸收频率40-60HZ。天花顶二个板共振60*60*10，吸收频率大概100HZ
蓝色：条件接上，加后右上角堆棉60*50*60（20kg聚酯棉）
黄色：条件接上，打开44HZ的HH孔
绿色：条件接上，打开51HZ的HH孔





回复 支持 反对

使用道具 举报

amex

185

主题

1万

帖子

104

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
104
注册时间
2011-10-10

积极参与奖
发表于 2020-4-21 01:21:05 | 显示全部楼层
这么多赫姆霍兹可太顶了
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

天才医少

13

主题

366

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2015-2-14
发表于 2020-4-21 02:47:15 来自手机 | 显示全部楼层
40以上都不难，难点是20以上，40以内，当然房间尺寸完美或者喇叭不发出40hz以内可以忽略，
回复 支持 反对

使用道具 举报

Tequila

87

主题

1377

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2016-6-4
发表于 2020-4-21 05:28:32 | 显示全部楼层
进来学习，顶学徒总
2声道：KX-R > MX-R > YG ANAT3
客厅：AVM60 -> ATC50 Anniversary, C4CA, 20
茶室：Spring3 > UA Mini Boulder
回复 支持 反对

使用道具 举报

subbass

62

主题

1509

帖子

27

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
27
注册时间
2016-10-9
发表于 2020-4-21 09:30:51 | 显示全部楼层
进来膜拜一下
PIEGA 80.2 / YBA Passion CD / Oracle CD2000 / ICOS DAC5 / Bladelius Oden / Atoms 8.4.4
回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-21 14:24:24 | 显示全部楼层
本帖最后由 anajanaj 于 2020-5-21 21:47 编辑
amex 发表于 2020-4-21 01:21
这么多赫姆霍兹可太顶了

谢艾米总 顶

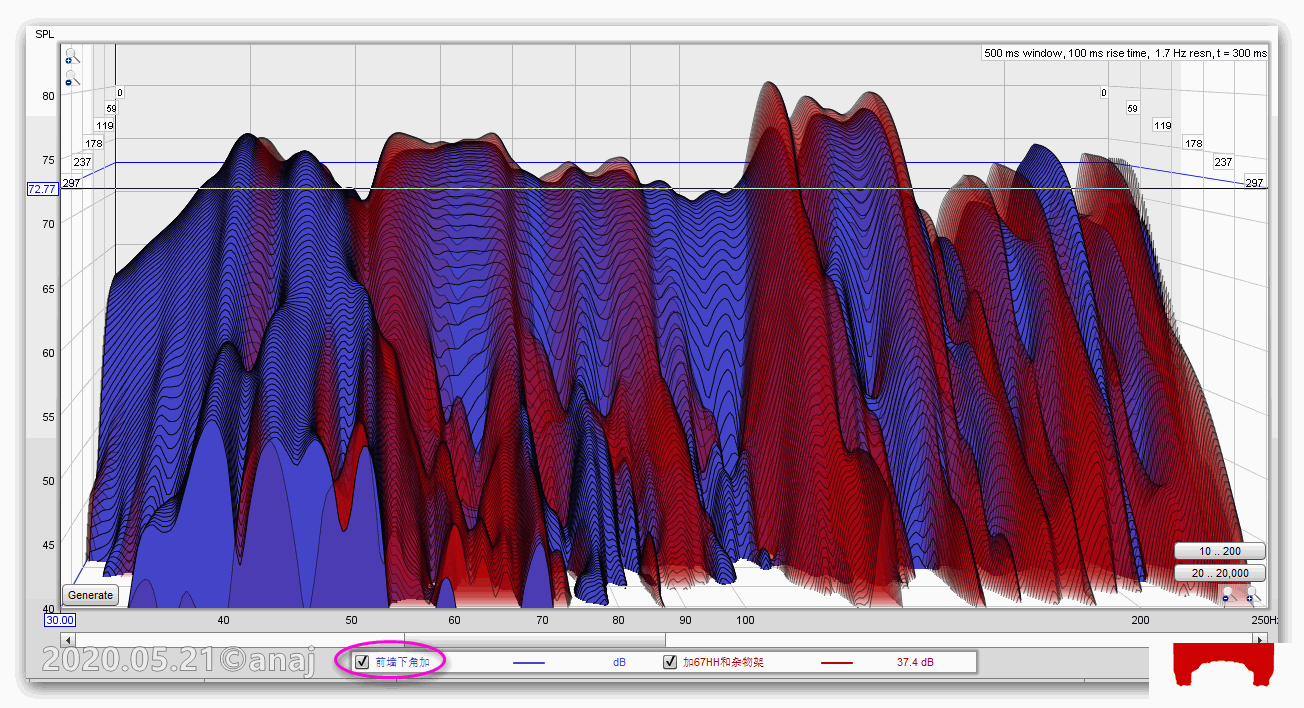

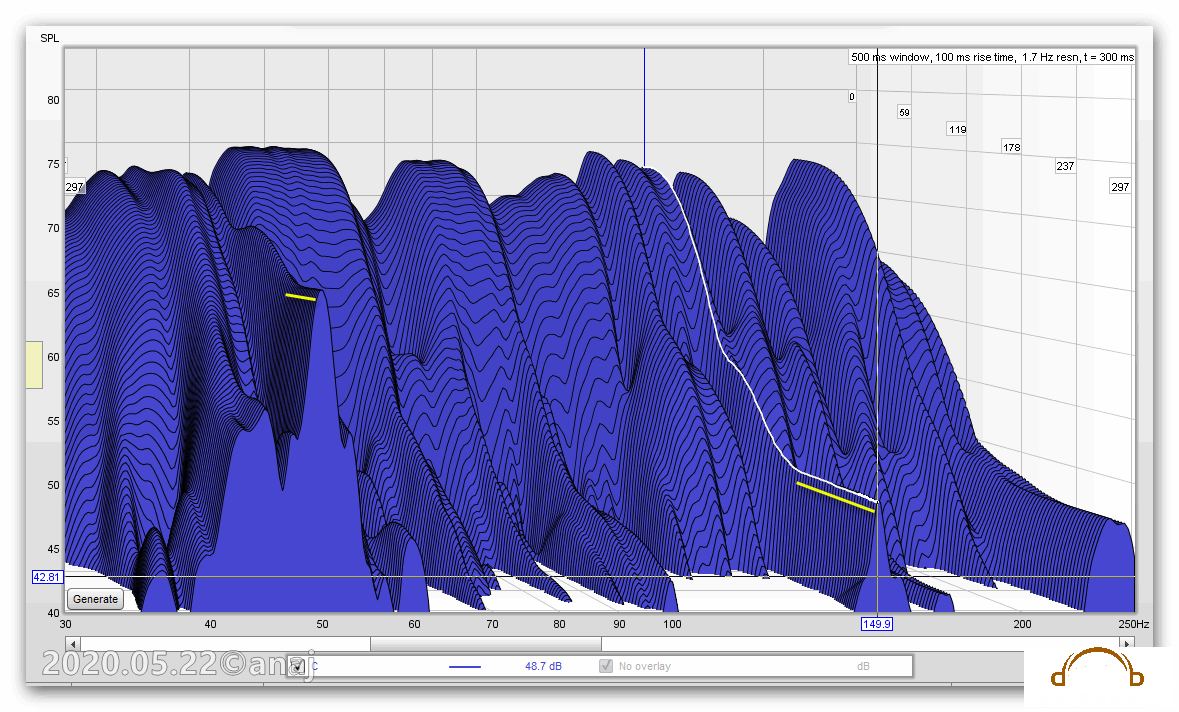

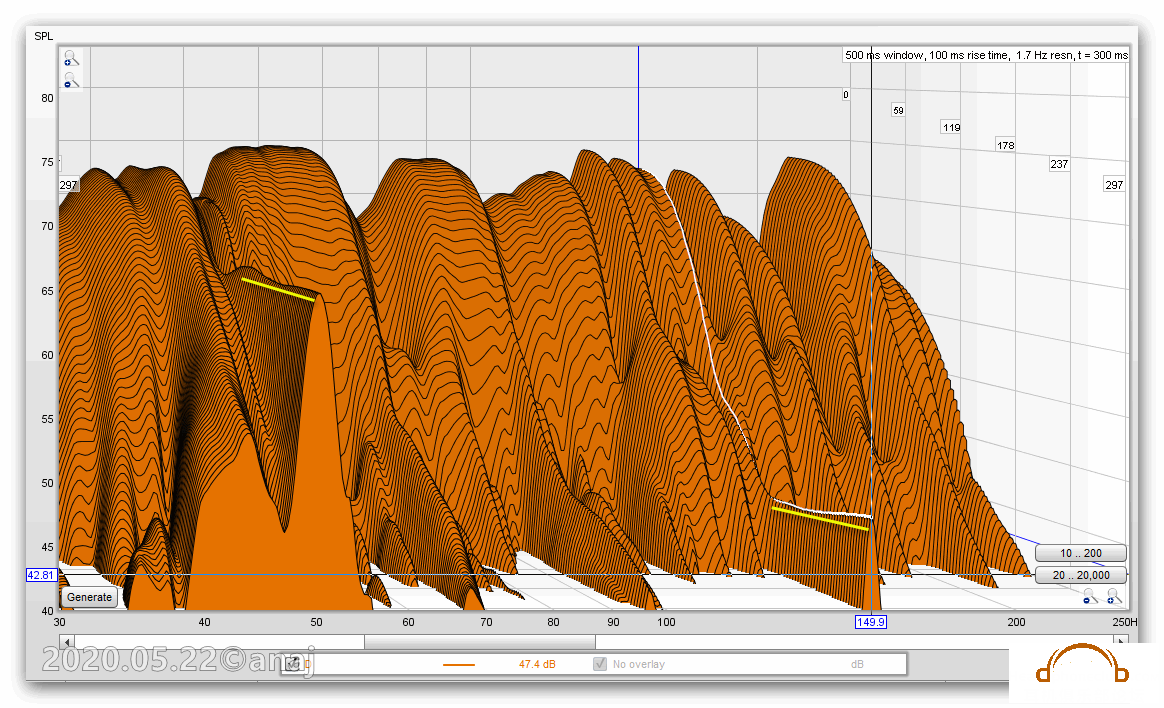

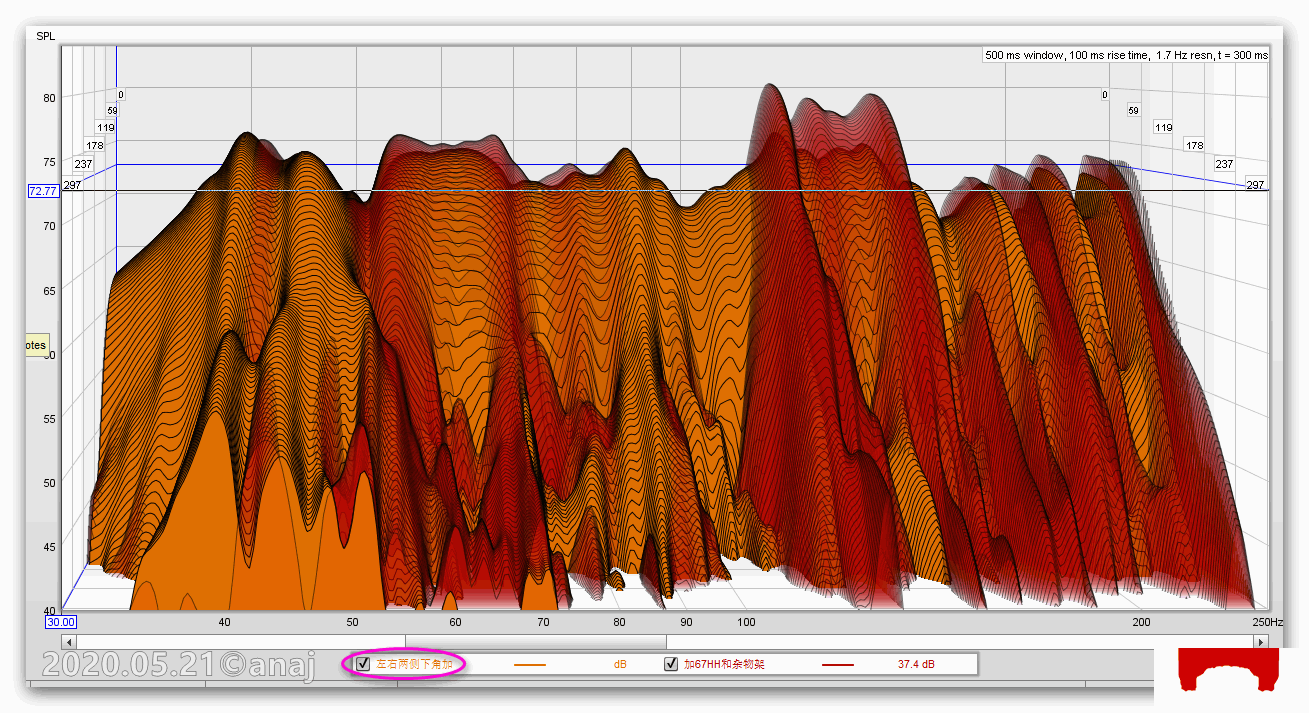

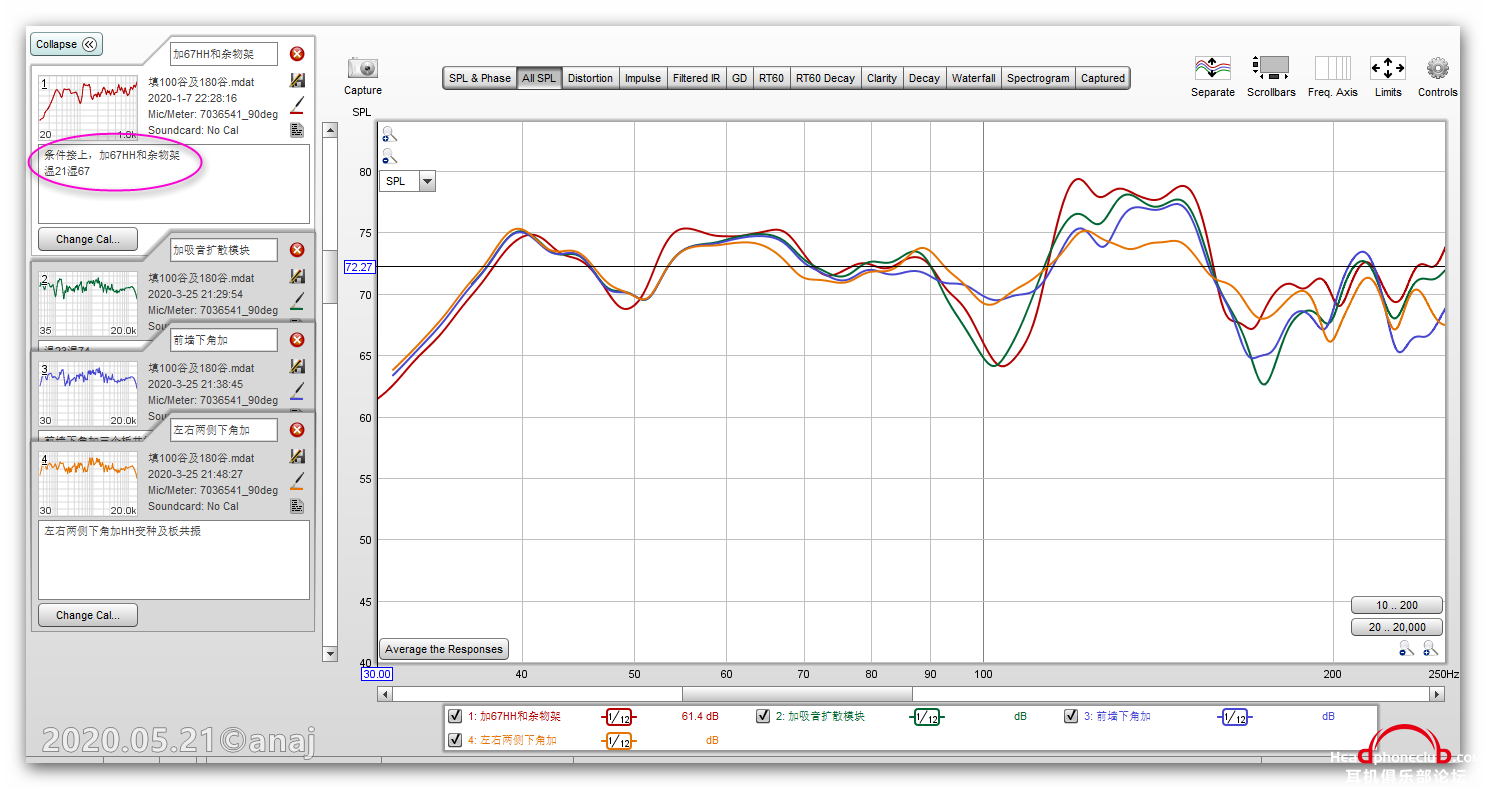

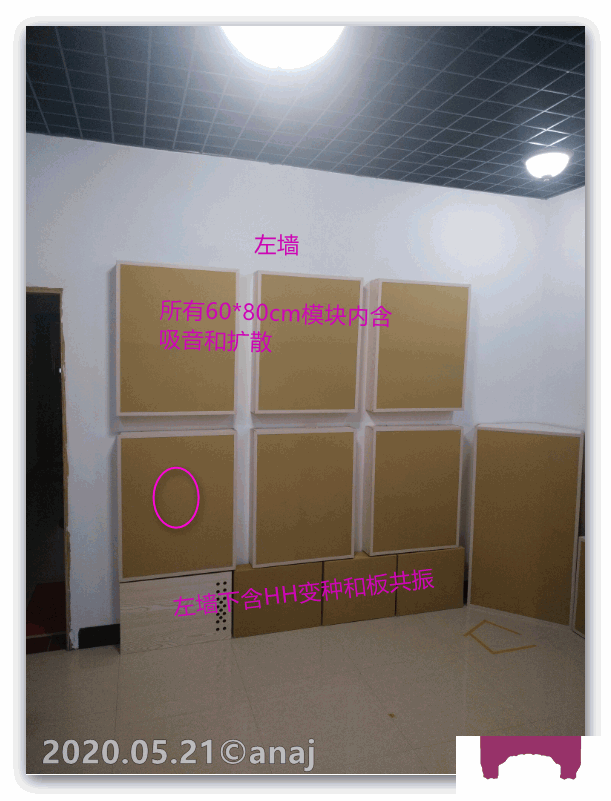

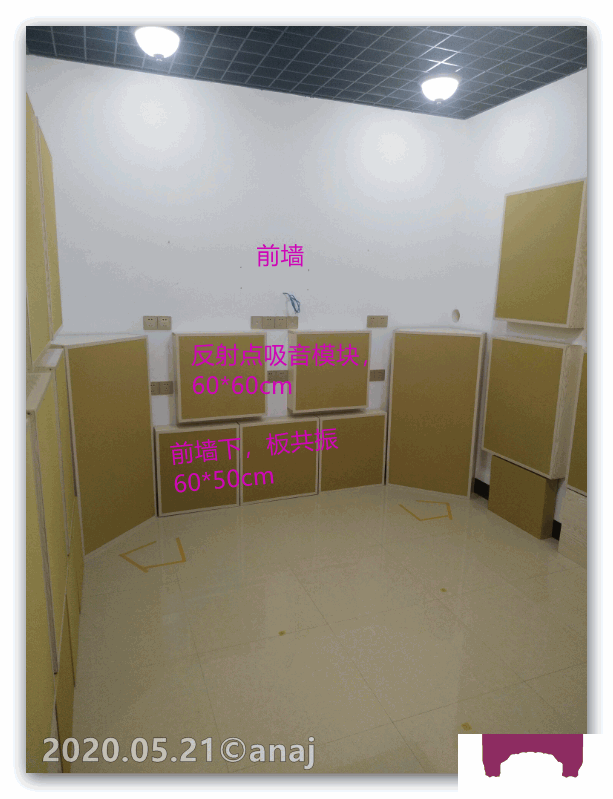

九、填100Hz及180Hz谷



回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-21 14:24:59 | 显示全部楼层
本帖最后由 anajanaj 于 2020-5-22 23:55 编辑
Tequila 发表于 2020-4-21 05:28
进来学习，顶学徒总

恒总过谦了
谢顶

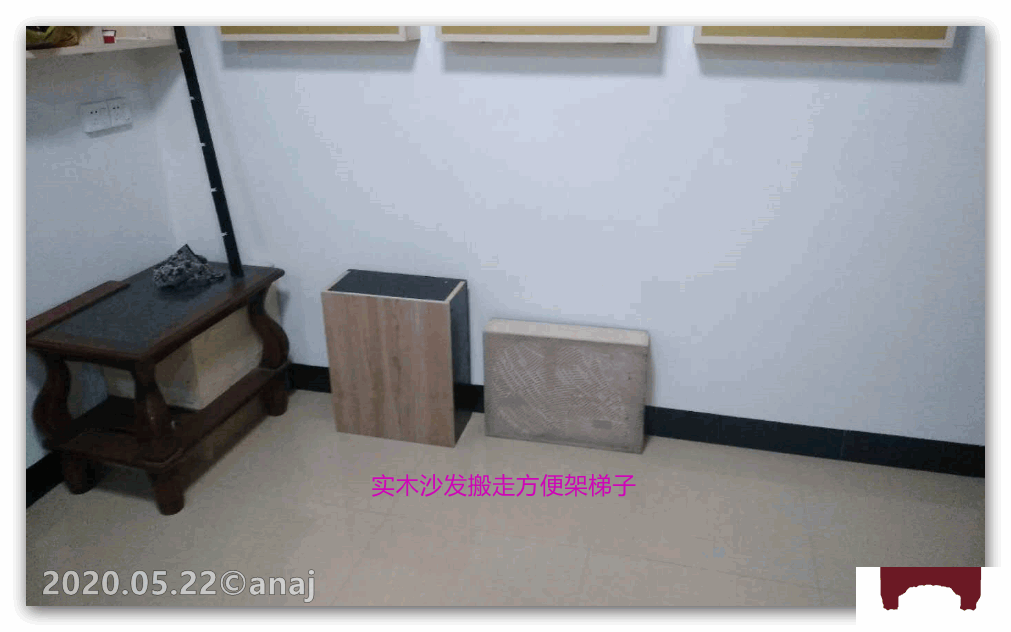

十、无题
折腾到4月1日，只能弄平800Hz以下频响（800-1.25k原生频响凸起），但52Hz以下衰减还没到没固定前的状态

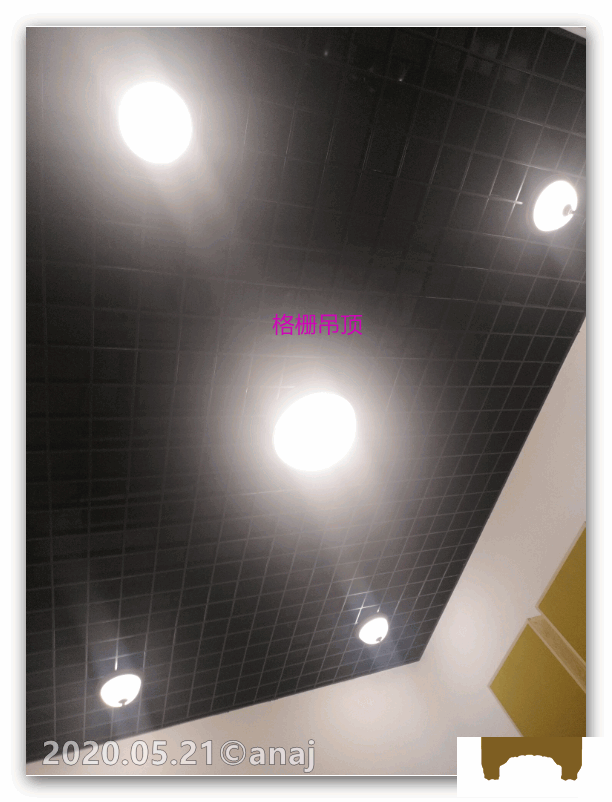

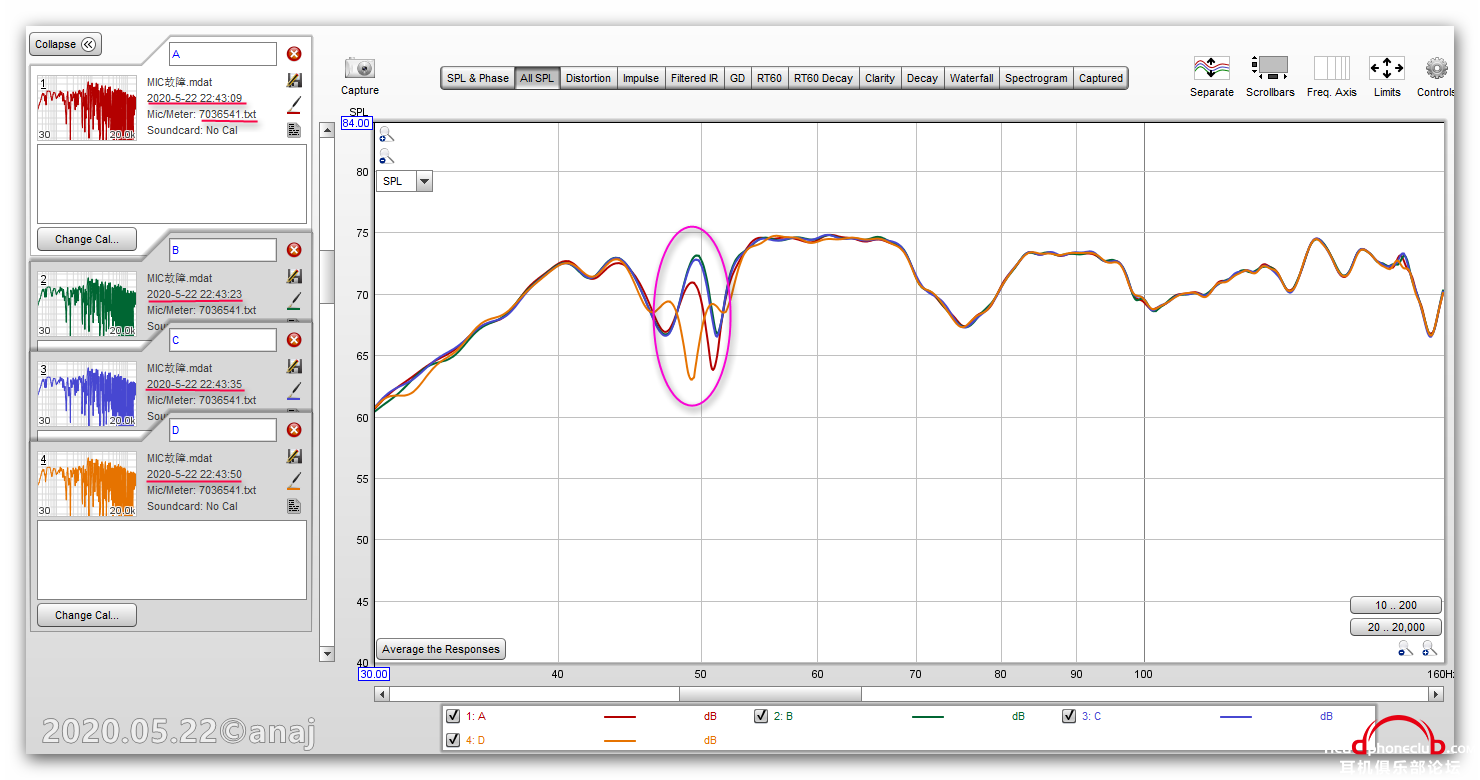

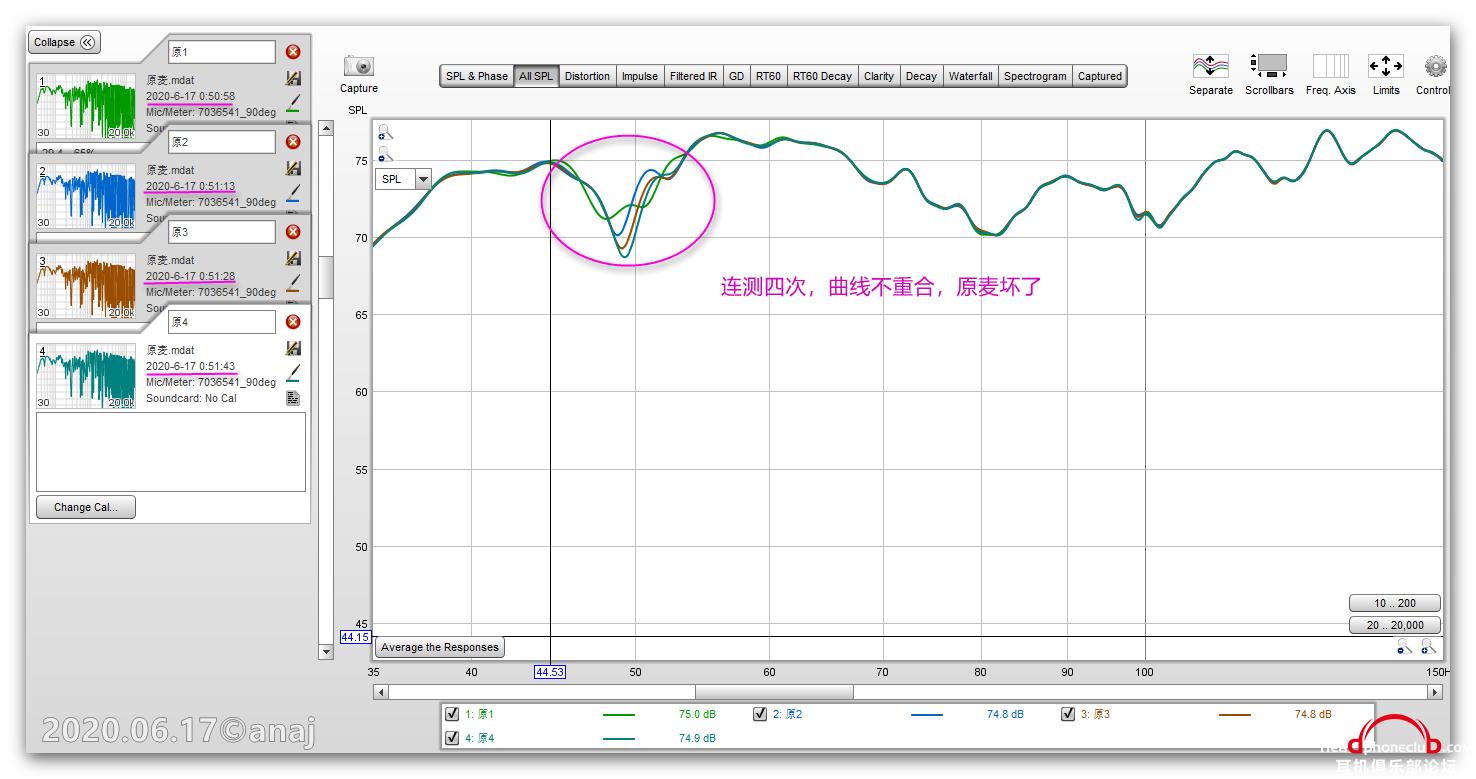

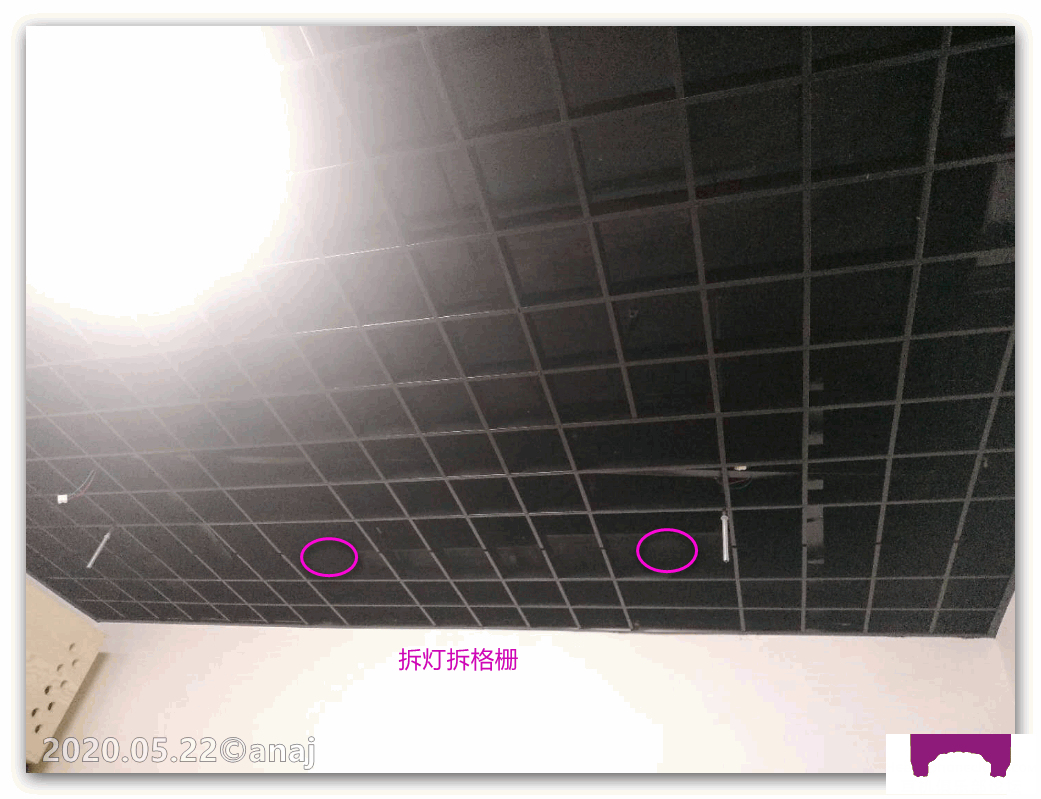

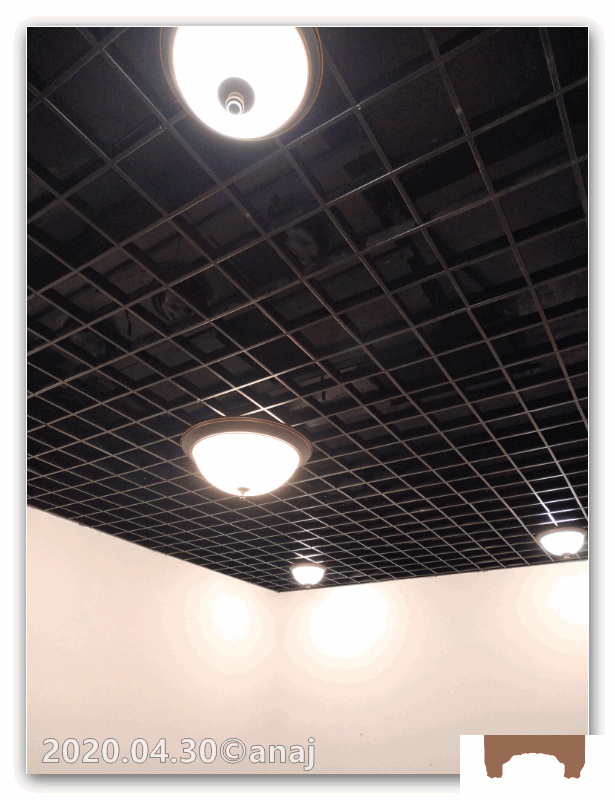

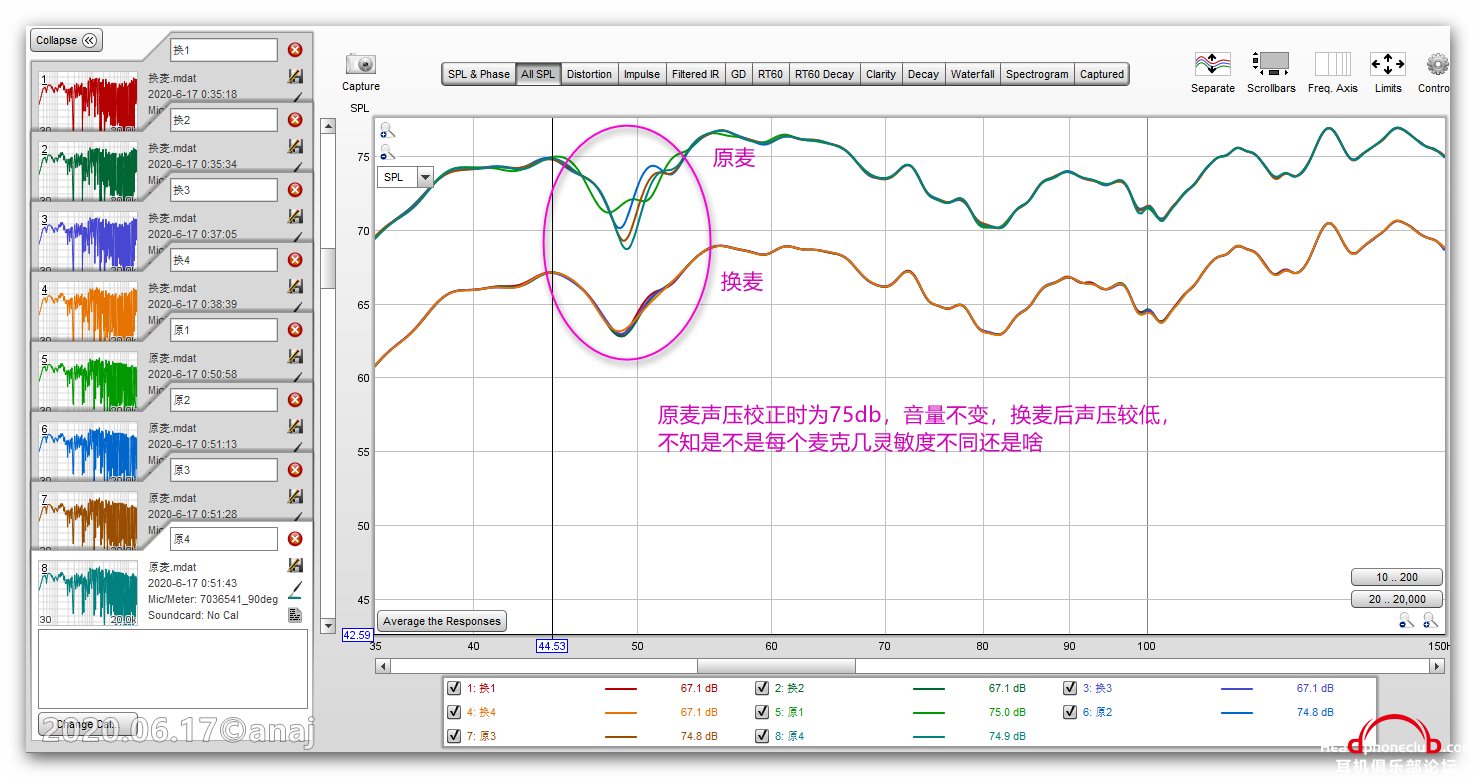

前几天把灯和格栅拆了重新调整HH频率以获更好衰减，可怎么折腾效果都不理想，到今天才发现MIC坏了，等哪天买个MIC再折腾了
条件不变，连测四次频响都不相同，瀑布图50和150衰减显示不正常，RTA测量忘记存盘，总之是不正常
回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-21 14:25:36 | 显示全部楼层
本帖最后由 anajanaj 于 2020-6-17 14:51 编辑
subbass 发表于 2020-4-21 09:30
进来膜拜一下

君总过谦了
谢顶

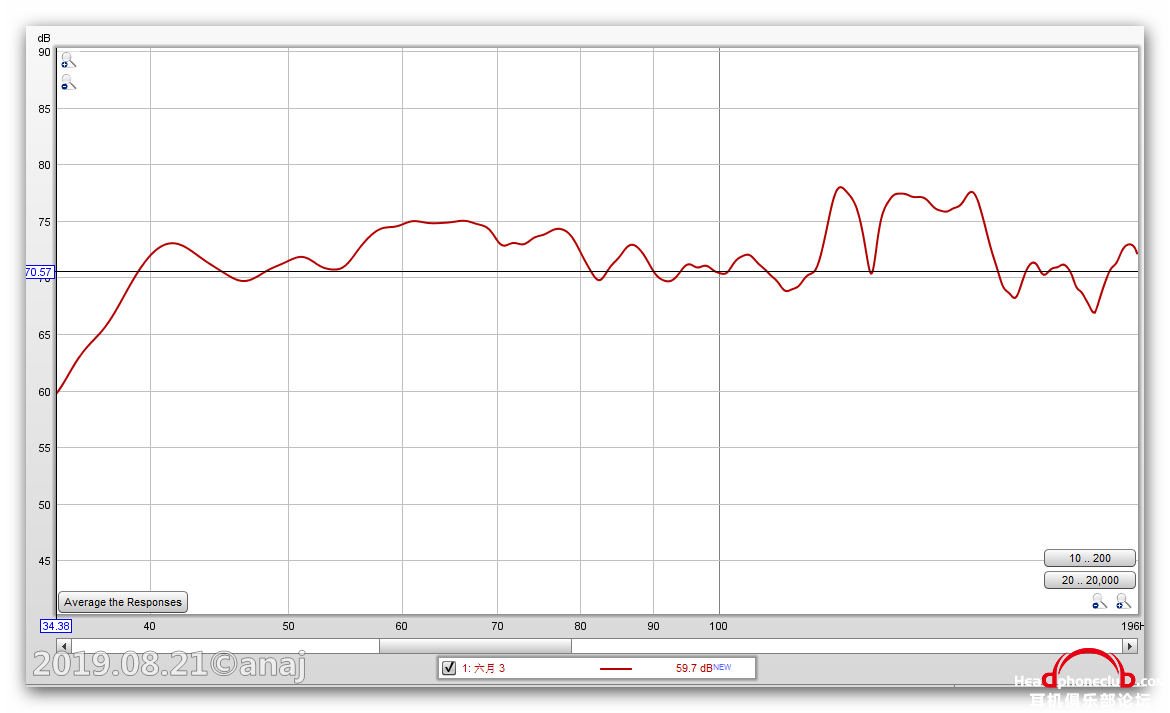

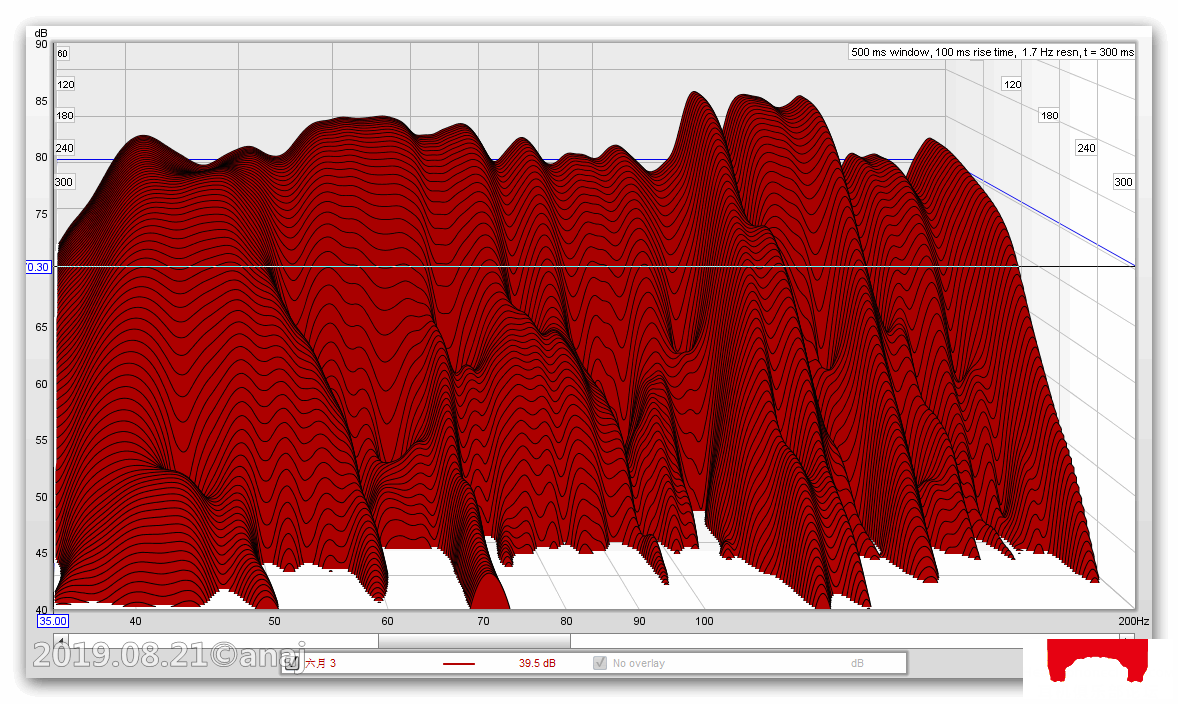

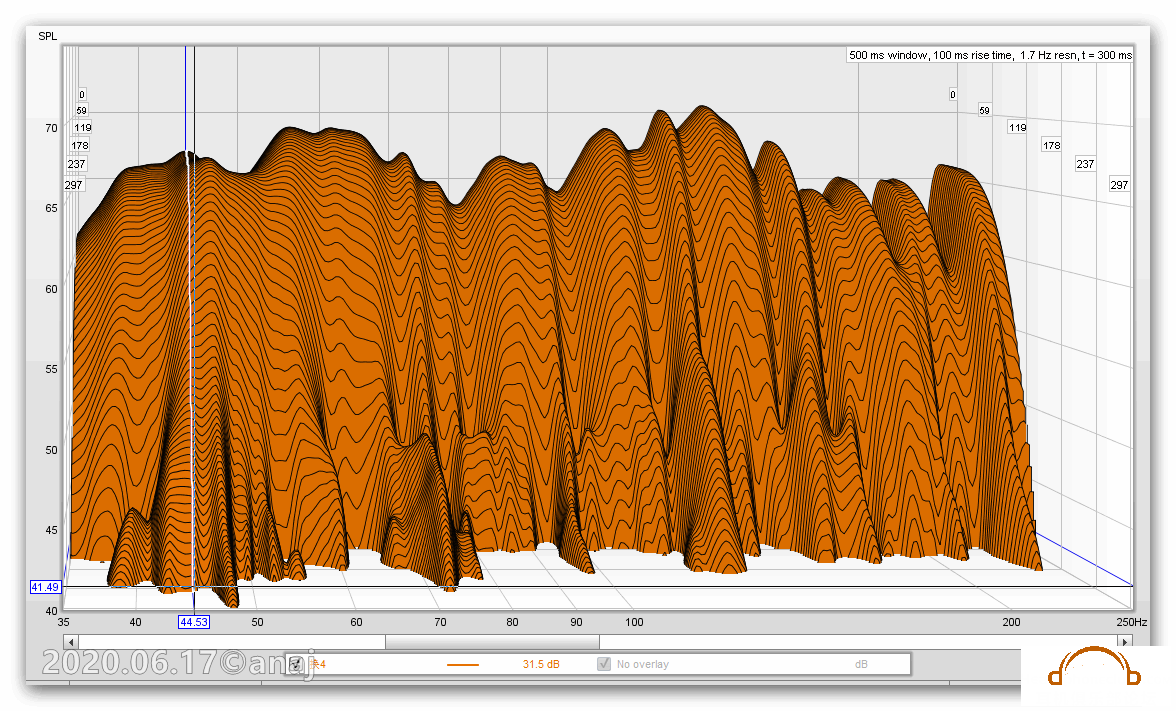

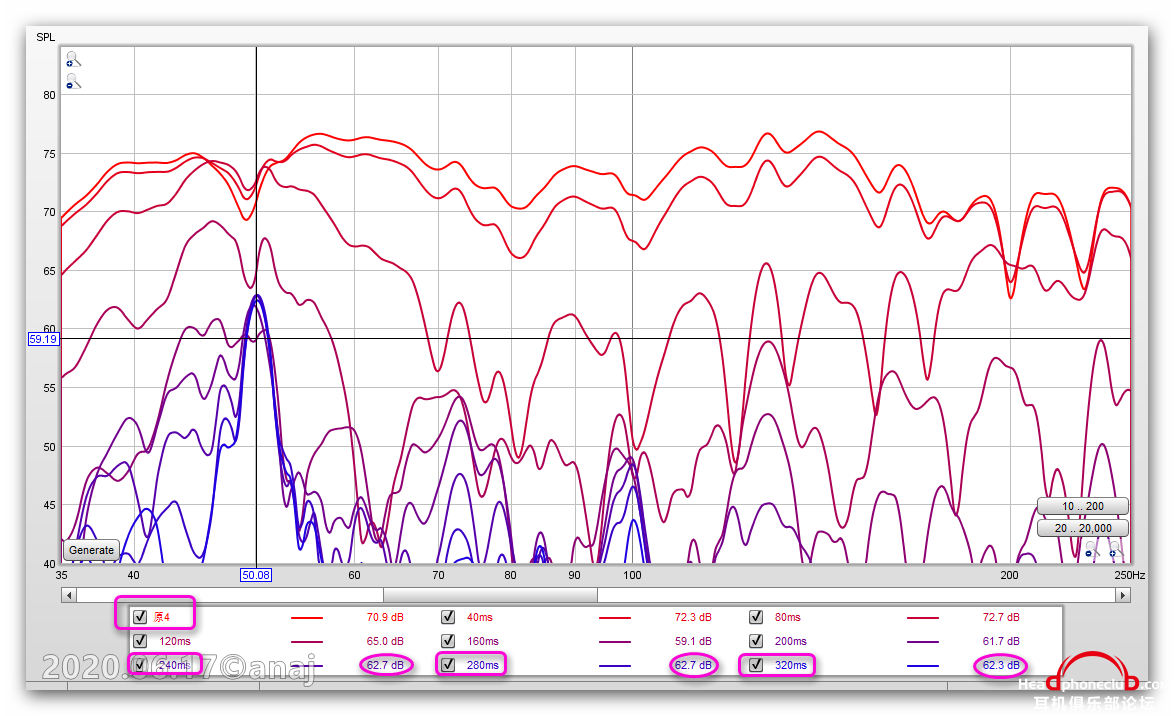

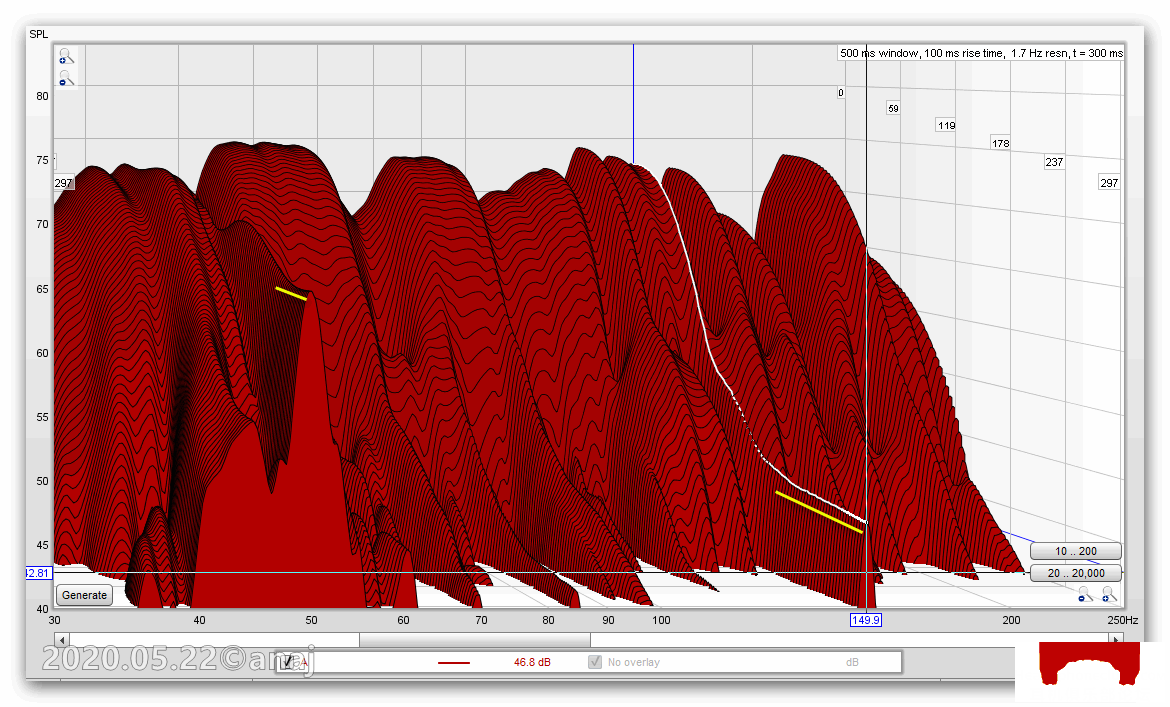

十一、最后调整

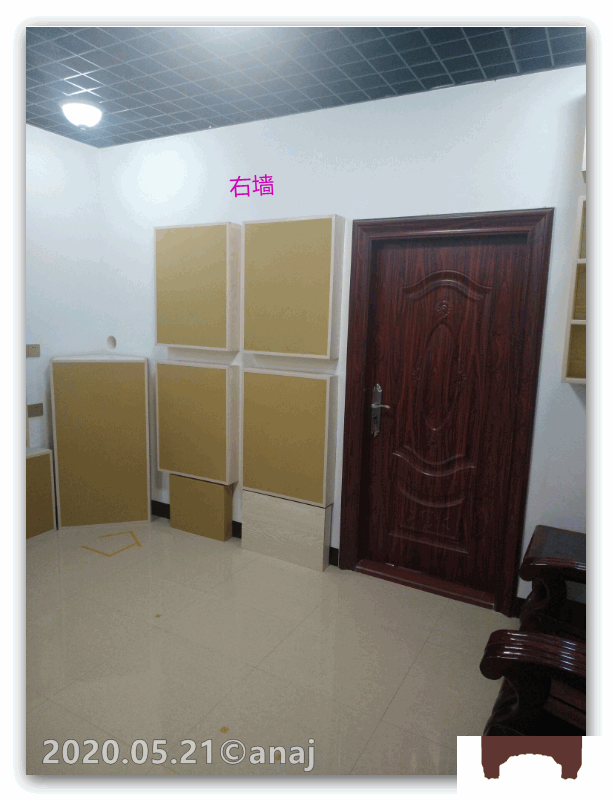

借了个MIC，重新调整44-52Hz的HH频率，安全帽圆弧扩散塞棉留缝安装，其它小模块位置变换
回复 支持 反对

使用道具 举报

anajanaj

1

主题

109

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2017-12-16
 楼主| 发表于 2020-4-21 14:32:22 | 显示全部楼层
本帖最后由 anajanaj 于 2020-4-21 14:34 编辑
天才医少 发表于 2020-4-21 02:47
40以上都不难，难点是20以上，40以内，当然房间尺寸完美或者喇叭不发出40hz以内可以忽略，

只要有钱有心，弄平30-40也不是难事
HIFI的话，弄好20-30频段，确实少见。AV的话，比比皆是

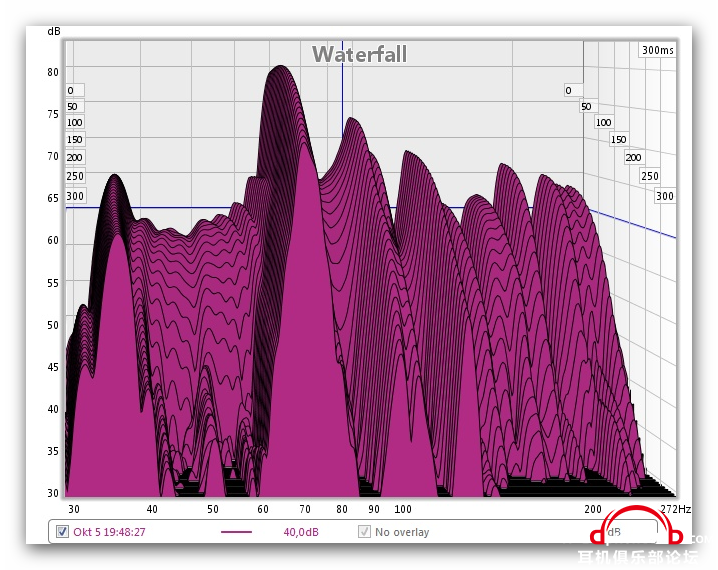

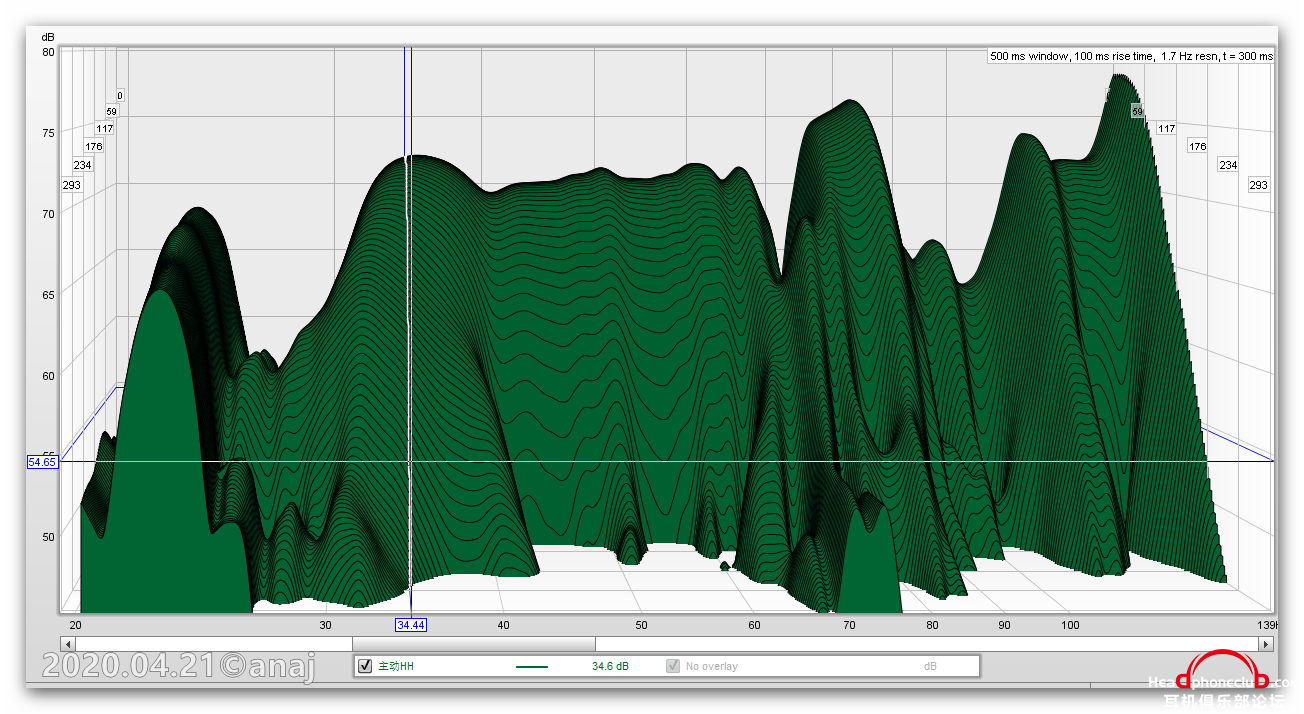

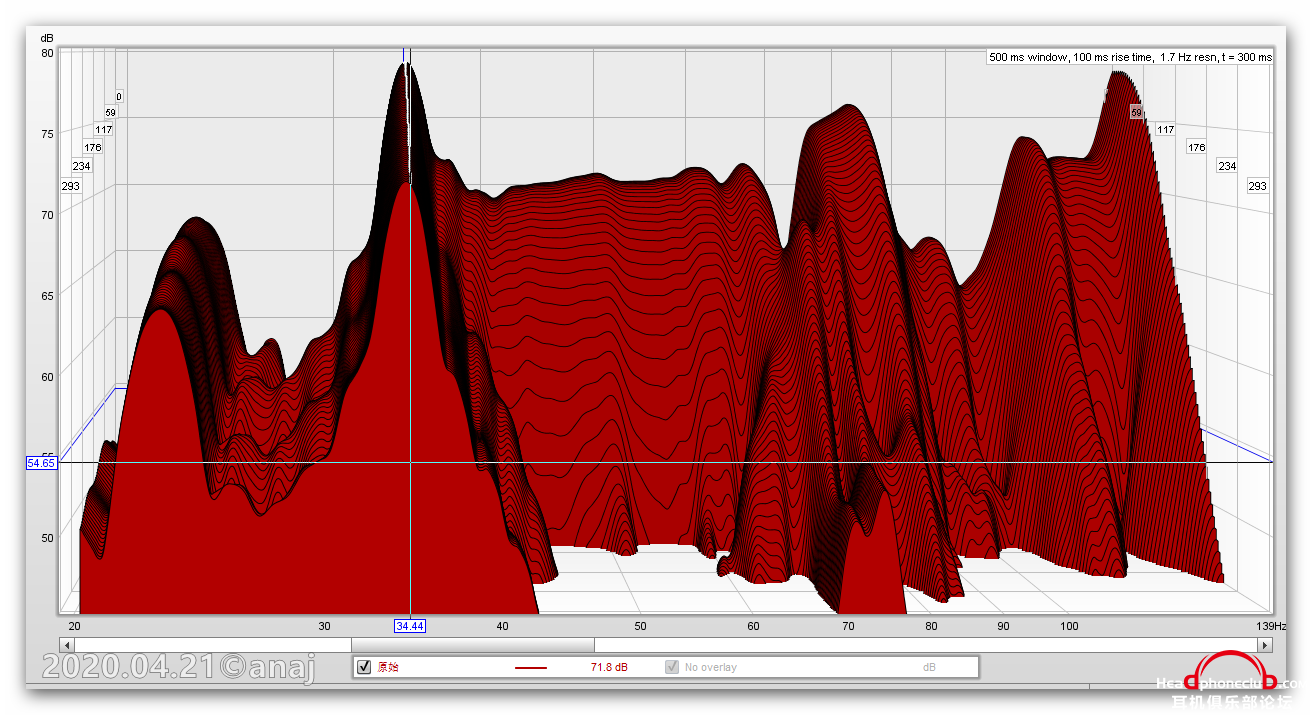

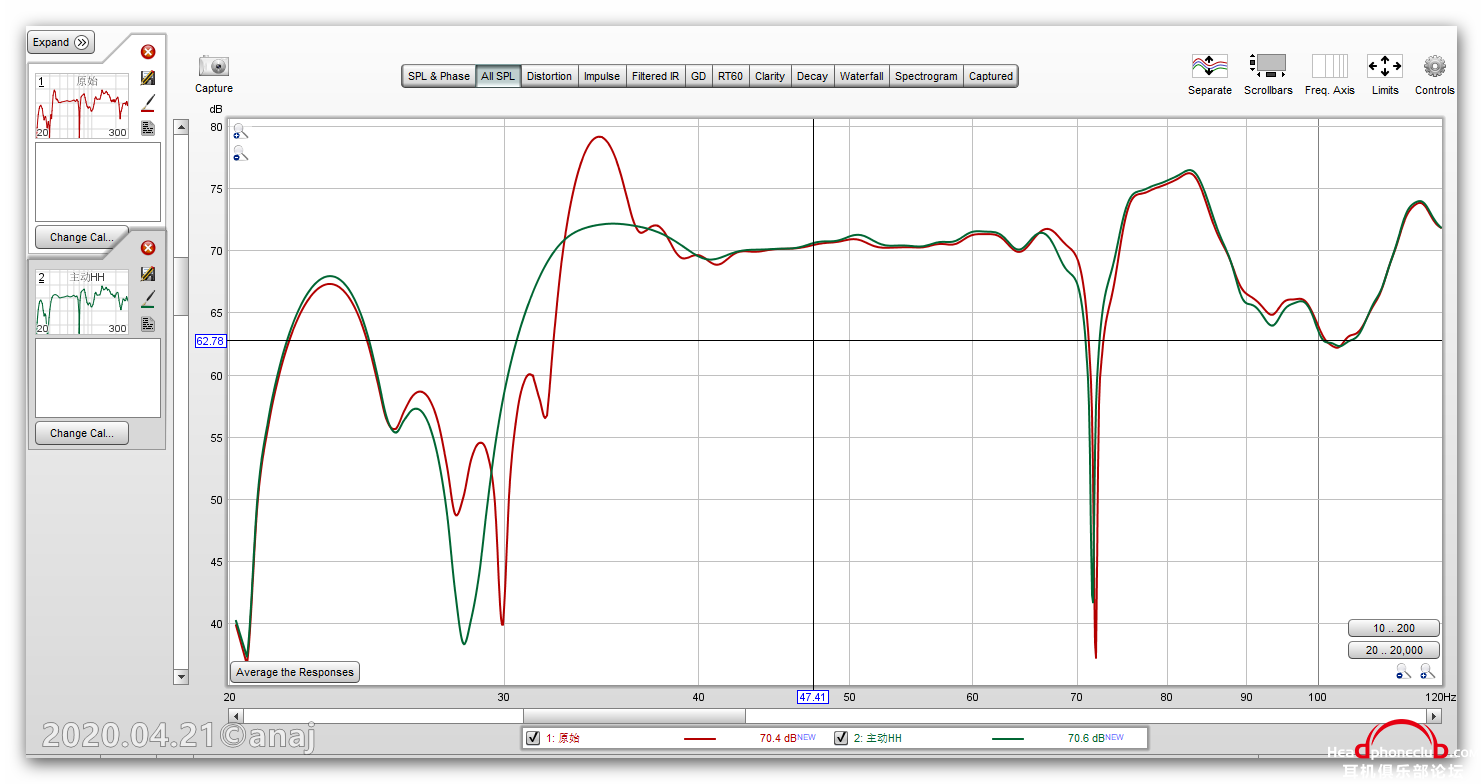

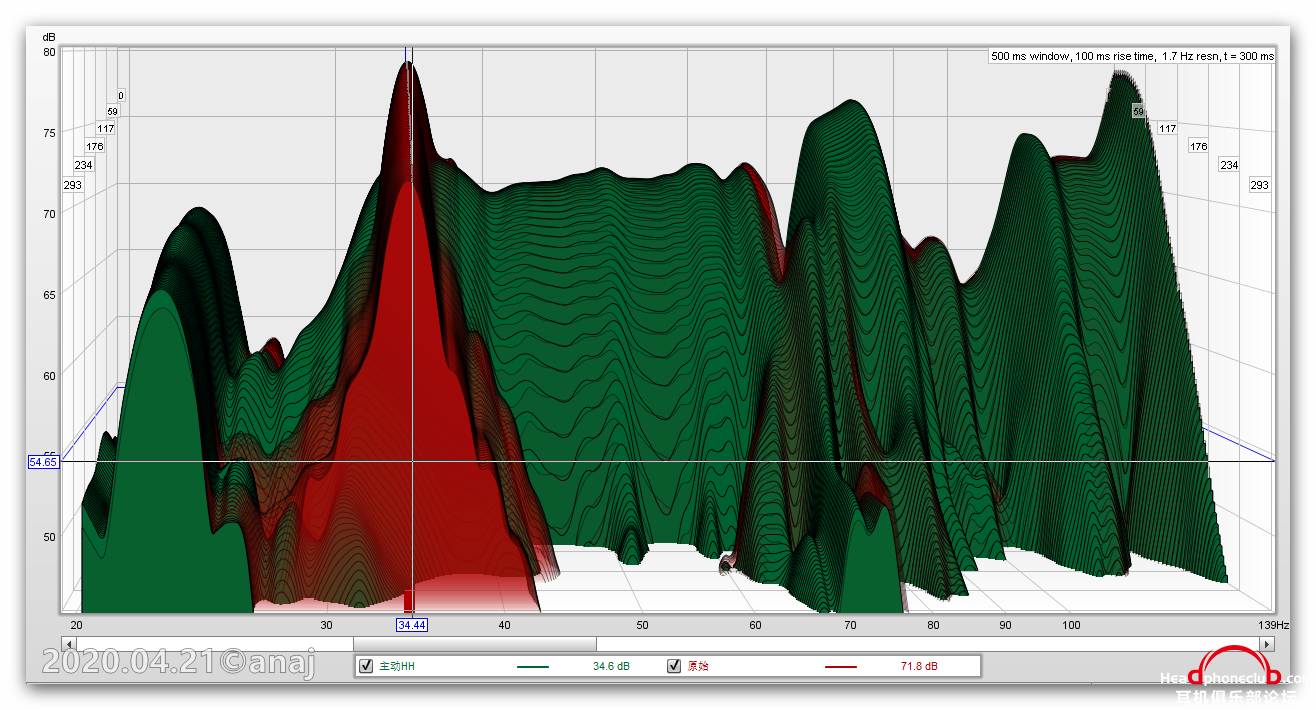

帖一组30-40频段的

主动HH（插电）

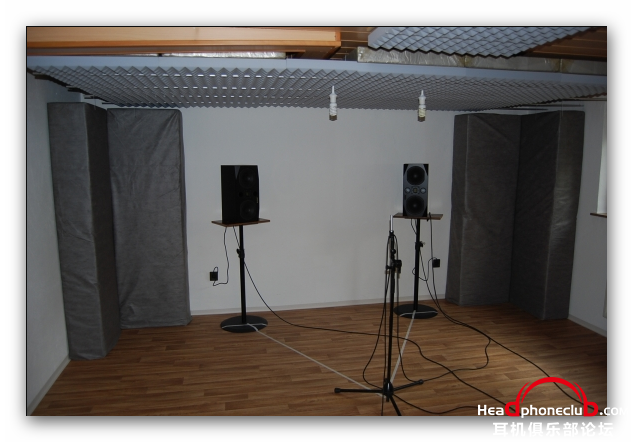

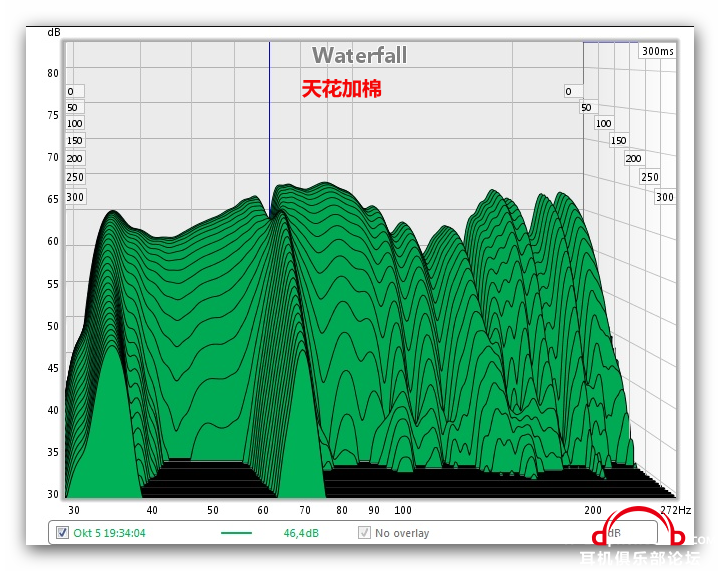

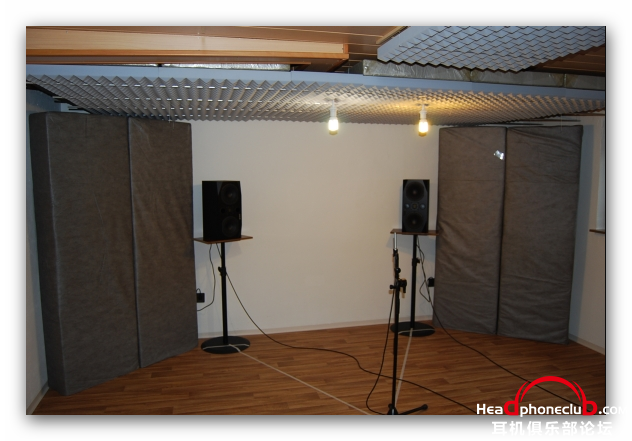

老外堆棉



其它30-40频段的案例还有好几个，由于没对比就不帖了
回复 支持 反对
