3.5mm转3.5mm线的制作

子木 · 发表于 2009-9-3 23:10:42

您需要登录才可以下载或查看，没有账号？注册

x

也叫做对录线,先看原理图,

[ 本帖最后由子木于 2009-9-3 23:12 编辑 ]

子木 · 发表于 2009-9-3 23:17:28

现在我们以图片的方式展示制作过程:

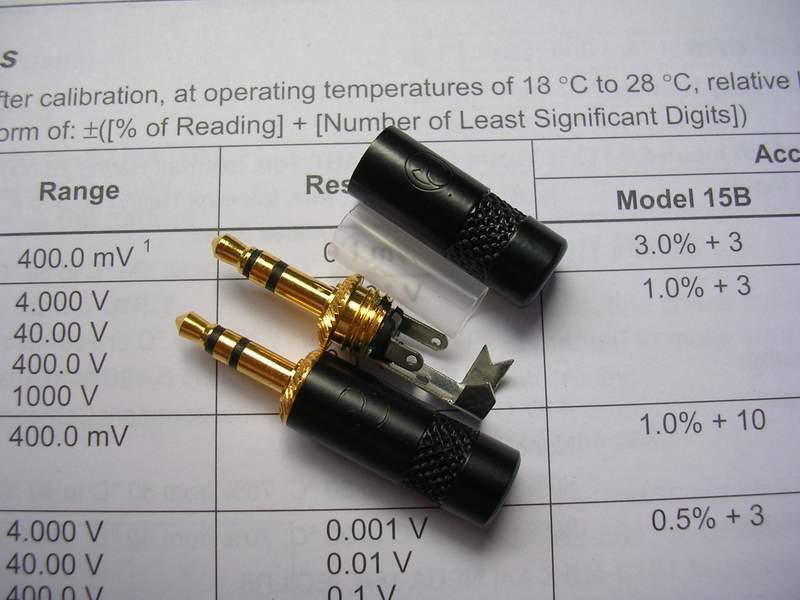

第一步:准备材料,两只3.5mm立体声插座,一条双芯屏蔽线.

第二步:把线剥开,芯线先不管,把屏蔽网拧实了,然后上锡,剪去多余的部分,插座焊点上锡.

第三步:把屏蔽层焊到插座的公共地端,然后把线夹紧

第4步:把芯线剪到合适的长度,然后上锡,再焊到插座焊点上.

第五步:把绝缘套套上,主要为的是不让线的信号热端与公共地端接触.

第六步:拧上外套,这时一端已经做好,重复上面的步骤,完成另一端.

完成后的样子

需要注意的地方,当完成第一端后,准备焊第二端的时候记得先把插座外套和绝缘套先放好

980202 · 发表于 2009-9-3 23:28:36

小插头是甬声的么？怎么感觉和我的不一样我的只有商标没有英文字母

子木 · 发表于 2009-9-3 23:39:12

你是帅哥嘛,当然不一样啦

980202 · 发表于 2009-9-4 00:10:21

晕 PM一下哪里买的插头我也买你这种

水云 · 发表于 2009-9-4 08:13:33

同PM一下，谢谢

headfan · 发表于 2009-9-4 18:03:52

也PM一下，谢谢

子木 · 发表于 2009-9-4 19:04:59

不好意思各位,忘了哪买的了,只记得是叫朋友在淘宝上买的

小小啤酒肚 · 发表于 2009-9-4 19:15:21

好的国产插头的确不多见

我要求不高，质量好，工艺齐整即可。但市面国产插头多是歪七扭八的，我想不通诺大一个中国，连个插头都不肯好好做？

980202 · 发表于 2009-9-4 19:29:57

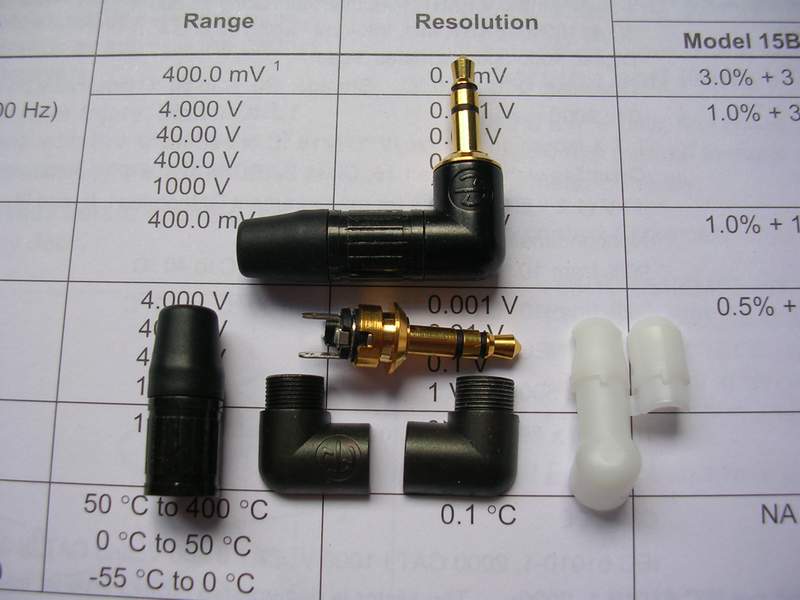

国产的基本就是甬声进口的就是纽崔克的不过是弯插并且真的很贵
