耳机改四芯平衡插头示意图

激光鼠 · 发表于 2015-5-15 08:16:09

您需要登录才可以下载或查看，没有账号？注册

x

销售鼠一体UA02的过程中，发现有部分烧友想自己改耳机插头，但对四芯平衡口不了解，故画了示意图，方便自己DIY

拜倒红裙 · 发表于 2015-5-15 08:33:25

感谢鼠大普及，如果能有详细的教程就好了，比如从剪线开始有哪些需要注意的地方，还有HD800这种需要屏蔽接地的耳机需要哪些注意的地方等等。

4realms · 发表于 2015-5-15 09:15:32

4芯的话屏蔽网焊在外壳地上

nfzdt · 发表于 2015-5-15 11:04:37

支持鼠版科普贴，再详细点就好

caviar.x · 发表于 2015-5-15 12:28:28

这个要收藏：）

醇厚水润 · 发表于 2015-5-15 15:40:01

鼠大好人

醇厚水润 · 发表于 2015-5-15 15:40:17

鼠大好人

华兄 · 发表于 2015-5-15 16:29:45

这改法不是真平衡啊，其实还是单端，有意义？

燕飞 · 发表于 2015-5-15 16:49:05

鼠版说的够细了，再看不懂就是你的问题了

amex · 发表于 2015-5-15 19:37:15

华兄发表于 2015-5-15 16:29
这改法不是真平衡啊，其实还是单端，有意义？

这就是唯一正确的改法

华兄 · 发表于 2015-5-15 20:36:29

amex 发表于 2015-5-15 19:37
这就是唯一正确的改法

这是单端转平衡线正确的改法。这个改法能让已改平衡线的耳机插单端耳放上听，普通线的耳机这么改应没有太多意义。

amex · 发表于 2015-5-15 20:41:23

华兄发表于 2015-5-15 20:36
这是单端转平衡线正确的改法。这个改法能让已改平衡线的耳机插单端耳放上听，普通线的耳机这么改应没有太 ...

……我只能说你看清楚
两种用途的改法LZ都写清楚了

华兄 · 发表于 2015-5-15 20:55:30

amex 发表于 2015-5-15 20:41
……我只能说你看清楚
两种用途的改法LZ都写清楚了

我只能说看的比你清楚

amex · 发表于 2015-5-15 21:03:06

华兄发表于 2015-5-15 20:55
我只能说看的比你清楚

本来我想呵呵算了
不过不想让你误导群众

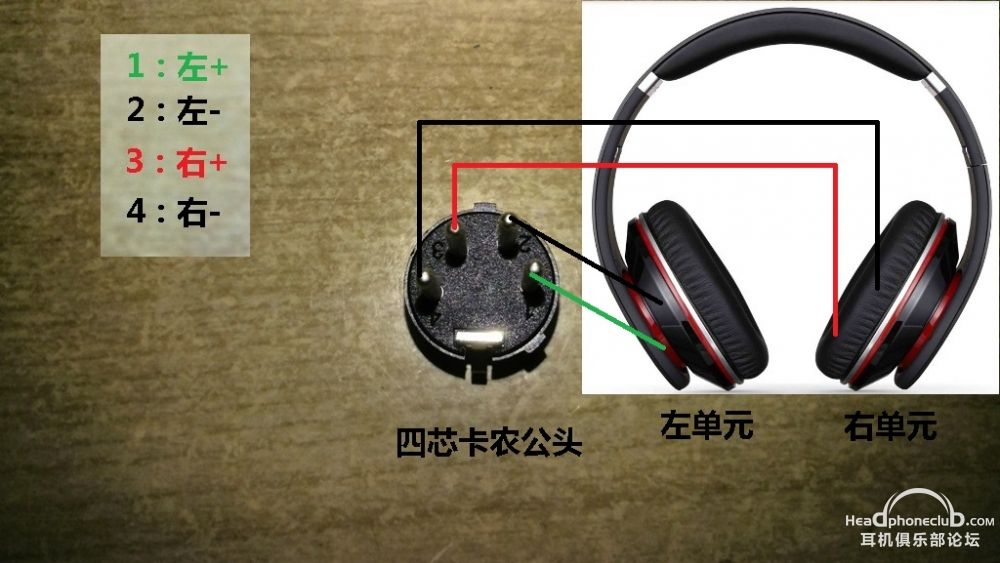

第二张图就是耳机如何改平衡

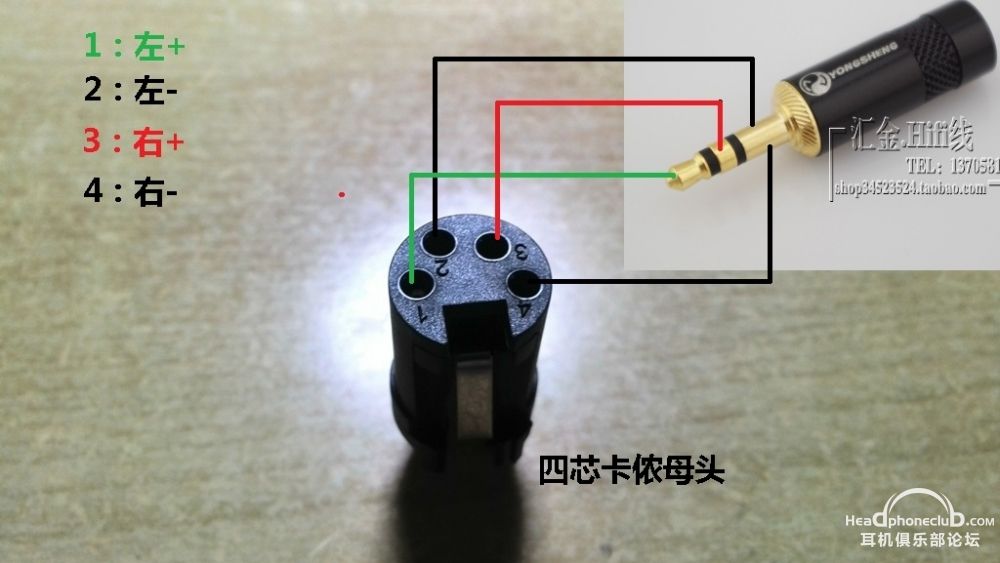

第三张图是已经平衡的耳机如何做转接线插单端
你确定你看清楚了？

华兄 · 发表于 2015-5-15 21:16:25

amex 发表于 2015-5-15 21:03
本来我想呵呵算了
不过不想让你误导群众
第二张图就是耳机如何改平衡

呵呵
