分享一下10年后的柏韵PA-10 MC/MM 电子管唱头放大器的制作

柏韵Pureaudio

交易区新帖推荐

       10年前的2012年，柏韵音频首次推出了Pureaudio PA-10胆石混合式电子管唱头放大器。采用早年就职于欧洲国家半导体公司（National Semiconductor Europe）的著名德国音频电子工程师——Borbely设计的电子线路，经柏韵音频用时一年多的深入研究、完善优化。以超值的售价上市不久即售罄，而后多年来仍不断接收到市场强烈反馈，希望柏韵复产这款经典铭器的呼声日渐高涨。

       然而，任何美好的事情都不是一帆风顺的，柏韵并非不想大规模量产这款唱放，而是Borbely的线路里那个关键的超低噪声SK146/147孖生MOSFET场效应对管早已停产难觅踪影，经过深思熟虑，柏韵下决心再次挑战自我，决定以仅余的少量备件，在PA-10的基础上，运用近10年来不断开发音频器材所积累的声音美学观念，重新设计一款声音表现更为出色的唱放。

hifigeek

这个配色……怕了

qpwu2011

继续

柏韵Pureaudio

谢谢关注！

柏韵Pureaudio

       于是，10年后的2022年，柏韵再次耗费了接近一年时间，在PA-10基础上重新优化机箱及电源，以及通过更考究的元件搭配作更深度的声音调整，诞生了更加发烧、声音更提升一步的Hi-End级超低噪声电子管唱头放大器PA-10MKII。

shgyzzb

期待价格有优势

柏韵Pureaudio

tanxin

顶一下柏韵。

柏韵Pureaudio

tanxin 发表于 2022-12-28 14:09
顶一下柏韵。

谢谢支持！

柏韵Pureaudio

       Borbely设计的电子线路，采用独特的三部分独立放大电路结构：MC放大（50dB）-MM放大（30dB）-RIAA曲线均衡器（25dB）。经典（已停产）的超低噪声SK146/147孖生MOSFET场效应对管作为6922/6DJ8电子管的阴极输入，推动电子管组成混合式MC唱头放大电路，因此声音方面既有MOSFET的速度动态，也有胆管的厚润通透的声音特色；MM放大部分由一支6922/6DJ8双三极管胆组成30dB的独立MM放大器；再由一只12AX7双三极电子管独立实现具有25dB放大的RIAA均衡器作为输出级。

        整机电源采用分体式独立设计，由柏韵自主设计，加入了柏韵源于多年开发胆机所积累的特有的胆石混合高压稳压电源技术。由6x5整流胆管完成高压部分整流滤波，后端加上高压MOSFET管稳压输出260V高压DC直流供电给放大部分。混合电源技术能够非常有效地提供稳定的高压直流电压输出，以及超低的纹波及噪声，胆整流电源更可为唱放提供更为温润的声音特性。有需要的玩家可以通过更换不同代用型号的古董胆实现音色的微调，极具发烧的可玩性。

        开发与调整的过程是痛苦又充满乐趣的，成功调试完成的Hi-End级超低噪声电子管唱头放大器PA-10MKII，能同时支持MC及标准MM唱头规格，更可支持低内阻的MC唱头，电子管特有的声音——温纯、细腻、厚润、高分析力、大动态、低失真、宽频响等特点一应俱全。

gmemory

期待！

柏韵Pureaudio

分体式的胆整流+MOSFET混合式高压稳压电源

柏韵Pureaudio

分体式的信号放大部分

柏韵Pureaudio

       2021中开始策划PA-10胆唱放的复产，并开始调试，打算加入一组平衡输出接口，打板测试后，发现声音不是想象中的感觉，增加了平衡输出模块后会导致胆管的声音特性没有了，过于直白干净，没有了音乐感染力，结果放弃了。那时已经到了2022年中了，然后决定用最简单的方式复产，尽量不加外围电路设计，直接原版调试，才能达到最好的声音素质。

       2022年中旬开始正式确定复产方案，当时也刚好打算重新规划设计产品的外观及结构，但原本外包项目的的结构设计工程师太忙了，没有时间帮我设计产品结构，所以把心一横，我自己设计。

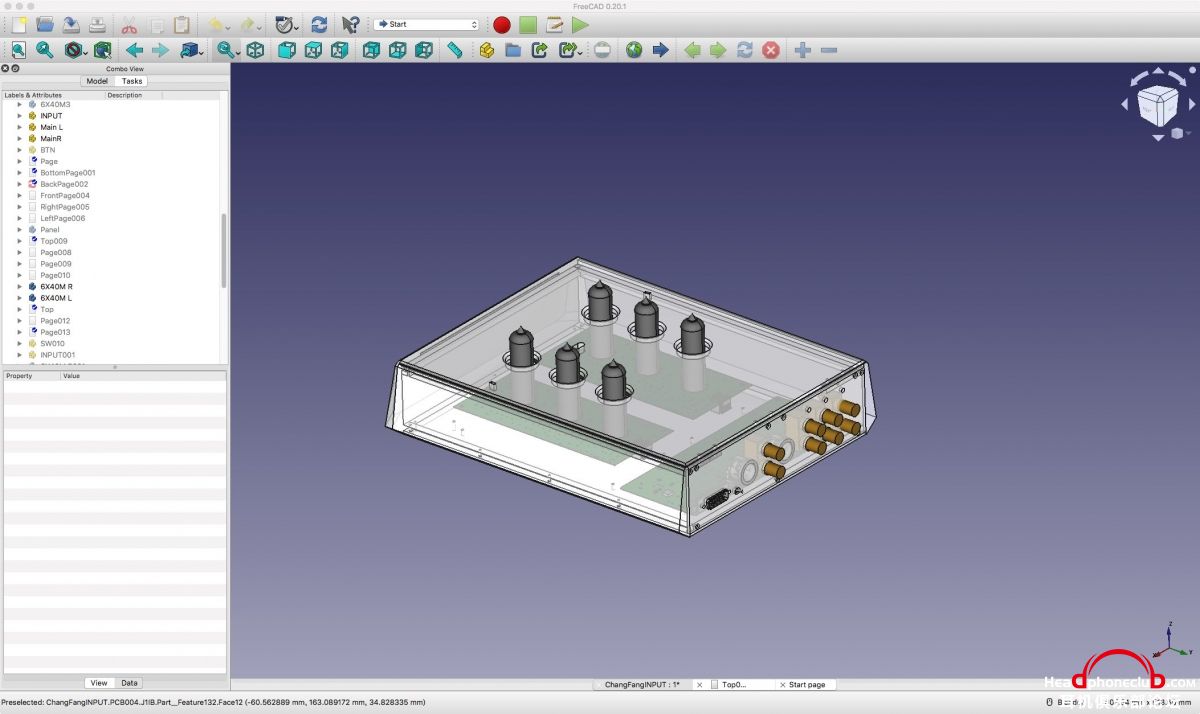

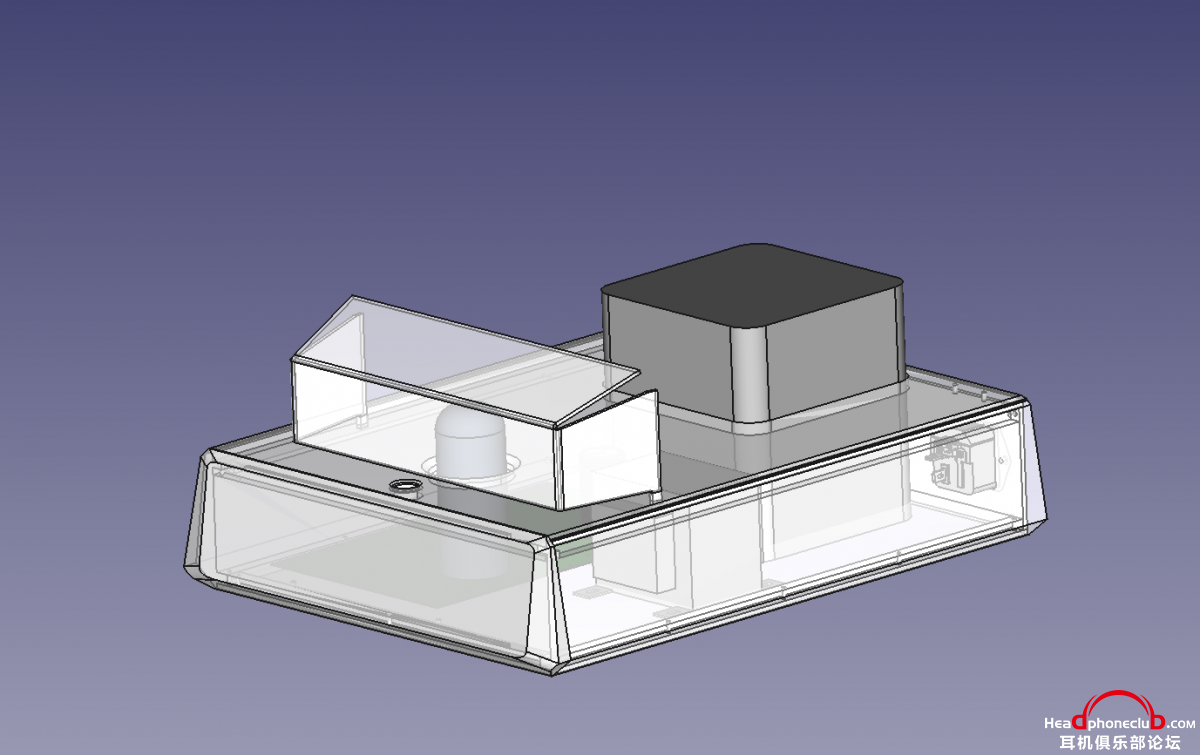

       然后找到了一套免费的3D设计软件，开始通过3D仿真设计产品的外观及机械结构，通过PCB软件导出PCB的3D模型，再通过3D设计软件仿真真实物理结构及外观设计，用了3个月时间终于完成了整体的全新产品的3D结构图，并通过3D打印装配，基本通过完成调试，此时感叹现代的软件技术比以往进步太多了，设计调整真的太方便了！
