采用10MHZ时钟的USB数字界面

夜游人 · 发表于 2023-2-14 11:59:18

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由夜游人于 2023-2-14 15:51 编辑

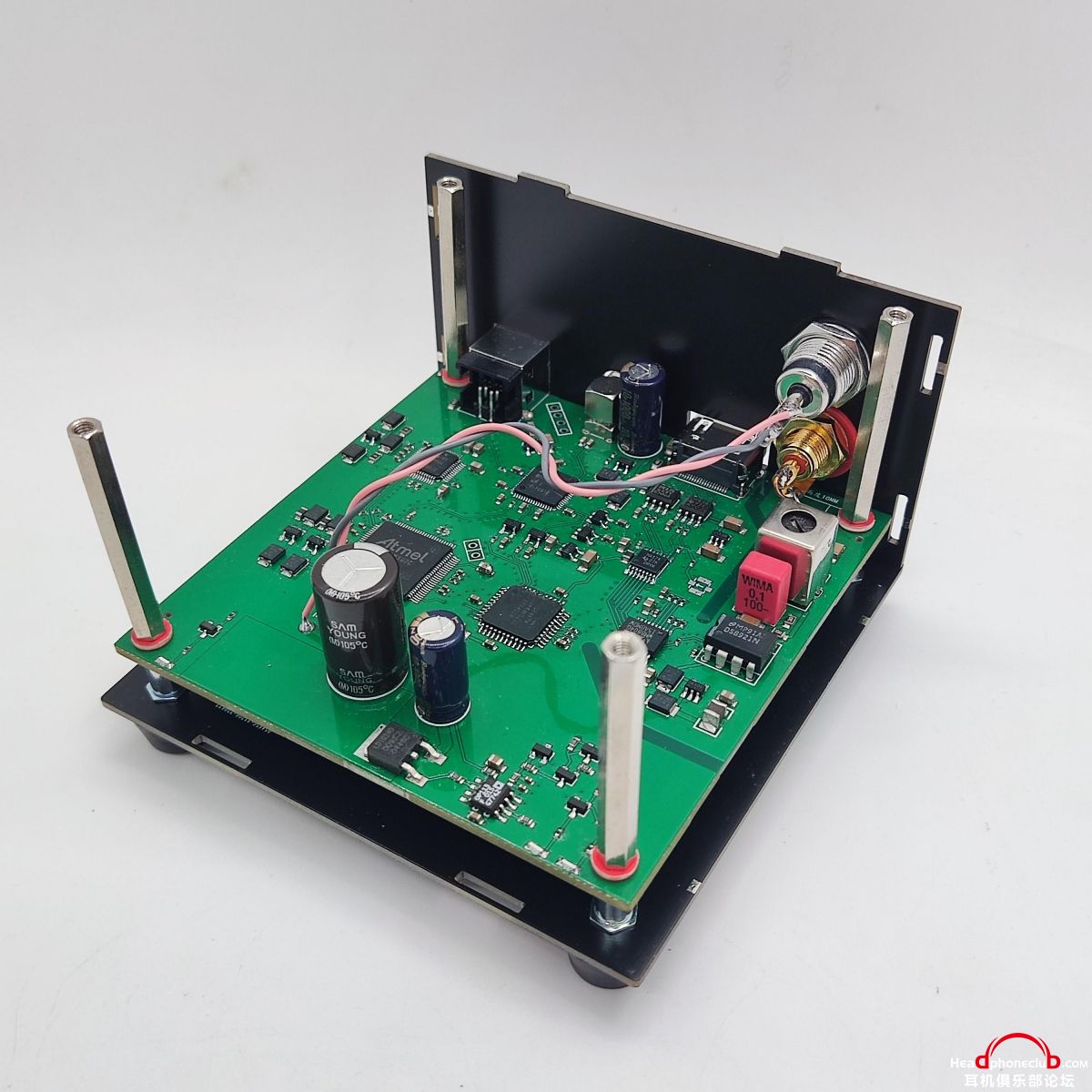

   这款USB数字界面是意大利384应用，不是自研的UAC方案，因应很多朋友的要求加入了10MHZ时钟的功能。

   SI5341超低抖动PLL时钟合成器在这款界面中除了生成22.5792/24.576MHZ的数字音频时钟，还有30MHZ用于USB数字信号重整芯片，12MHZ用于384芯片组的ARM芯片参考时钟。

   使用384方案主要还是为了能使用HDMI接口支持DSD256的NATIVE DSD输出，SI384的时钟设计跟原版方案不同，直接跳过CPLD芯片输出到该接口和SPDIF信号合成芯片。

   10MHZ时钟是目前最好的PLL芯片之一，这个芯片支持了我们很多时钟应用，但是在存量少，芯片目前价格也挺高。跟以往不同，10MHZ时钟也不再是阳春白雪一般的高不可攀，已经有很多低价优质的选择。

LOVECC · 发表于 2023-2-14 17:43:01

有可能给你家的10m时钟单独做一款字时钟合成器吗？或者内置在一起？

sunren · 发表于 2024-8-8 13:48:02

有接口完善一点的usb界面吗，比如时钟输入是bnc的，带2路字时钟输出，带AES输出
