全新丹拿轮廓Contour i详解之分频器丨深藏功与名

2020-8-29 10:06| 发布者: 体验中心| 查看: 2635| 评论: 1|原作者: 体验中心|来自: 官方稿件

摘要: 前两期介绍了全新轮廓Contour i的低音和高音单元，《全新轮廓Contour i 详解之低音 | 点滴细节凝聚低音力量》、《全新轮廓Contour i 详解之高音 | Esotar 2i来袭，再掀风云》，今天的内容来到了与两者息息相关，同 ...

前两期介绍了全新轮廓Contour i的低音和高音单元，《全新轮廓Contour i 详解之低音 | 点滴细节凝聚低音力量》、《全新轮廓Contour i 详解之高音 | Esotar 2i来袭，再掀风云》，今天的内容来到了与两者息息相关，同时也会对音箱的声音产生决定性影响的分频器。

说起分频器，可能对于一些普通用户来说知之甚少。因为它毫不起眼，隐藏在箱体内部，深藏功与名。

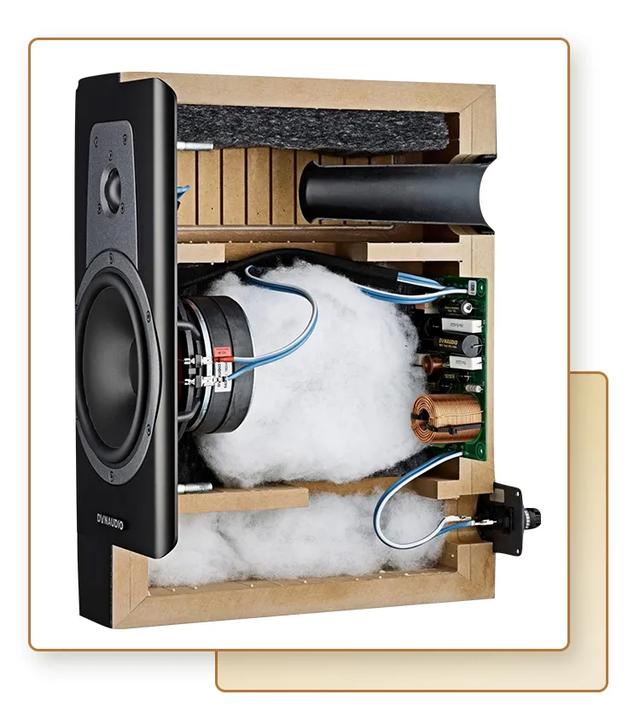

Contour 20i 的箱体内部

虽然一般看不到分频器，但是它却相当于音箱的大脑，是发声的指挥和协调者。平时在外抛头露面的高音、中音、低音单元都受分频器的指挥。
因为绝大部分单独的扬声器单元无法在人耳可闻的频率范围(20Hz~20kHz)内，将所有频率成分以足够的音压、够低的失真完整重现。

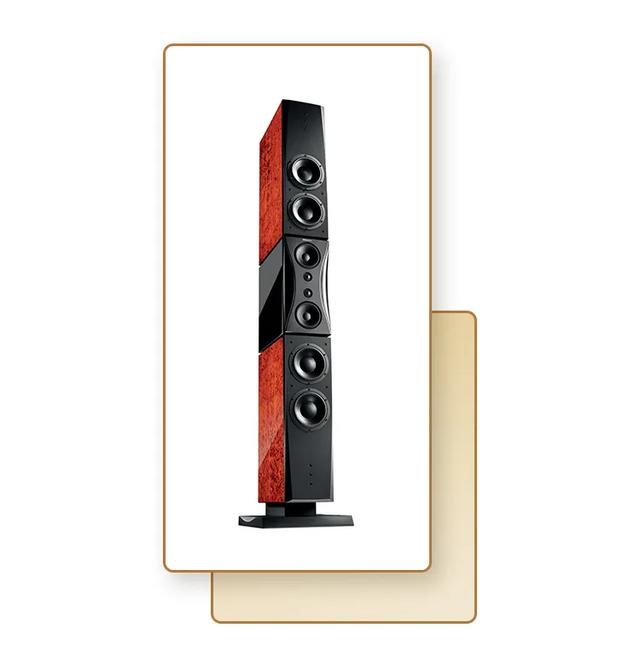

丹拿Evidence Platinum

因此多数的高品质扬声器会使用若干不同的扬声器单元，分别负责不同频率范围的重现。比如常见的2分频扬声器配有高音和中低音两个单元。丹拿的Evidence Platinum甚至配有了8个单元来重现完整的音乐信号。
这么多的单元，没有一个总指挥的话就没法协同工作，声音就会乱成一团。因此分频器就应运而生了。

分频器的功能便是将电子信号依据事先设定的频率范围分离，并输入至相对应的单元，使它们能够如预期般地工作。

分频器的种类众多，根据元件分类可以分为被动与主动两大类。被动分频器因为使用比较简单，同时经过精良的设计能达到良好的效果，所以是最广泛应用的类型，目前丹拿所有的无源扬声器都使用被动分频器。

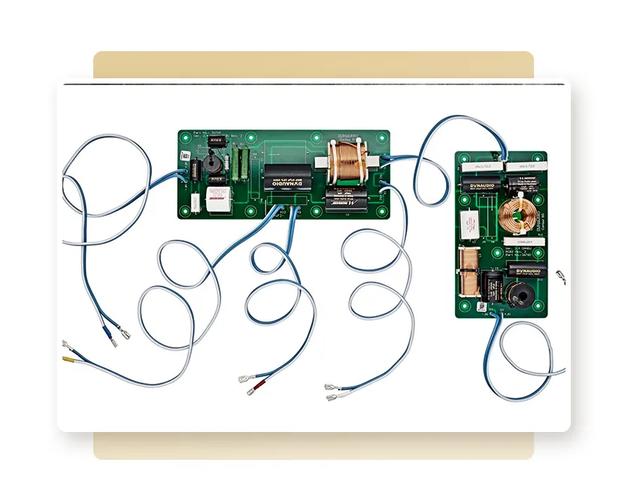

Contour 60i的被动分频器

如果根据滤波器的阶数分类，分频器又可以分为一到四阶或者更高阶数。一阶以及二阶分频器由于其结构较简单，对于声音的影响最小，所以丹拿设计的大部分扬声器都使用一阶或者二阶分频器。

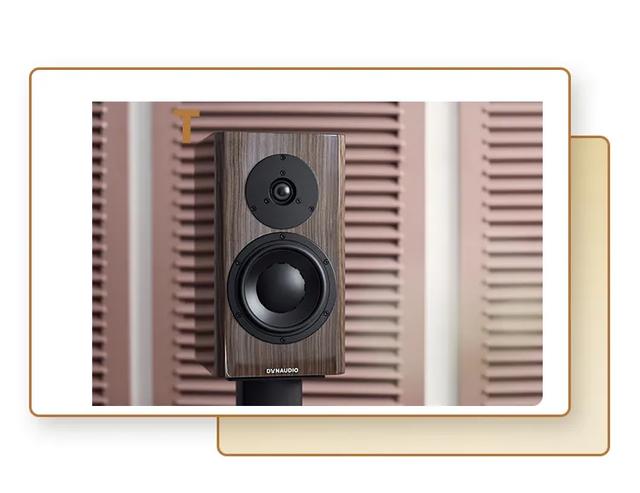

使用了一阶分频器的丹拿40周年纪念版

一阶分频器被许多音响发烧友视为理想的分音器，因为这类分音器在暂态响应良好，导通带的频率响应与相位响应非常平坦。不过，也因为一阶分音器的分频斜率低，信号分割不能做到干脆利落。如此一来，低音单元容易接收到在分频点以上的高频成分、产生较大的失真；高音单元容易接收到在分频点以下的低频成分，除失真外更可能因此损坏。所以一阶分频器对于扬声器单元自身的素质要求非常高。

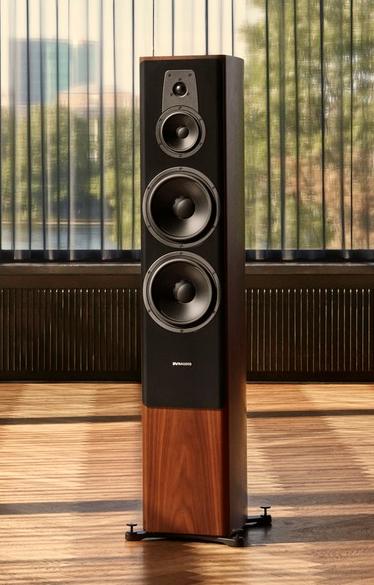

使用了二阶分频器的丹拿全新轮廓Contour 20i

二阶分频器在被动分频器中最为常见，因为它在设计复杂度、频率响应与高音单元保护性当中取得了合理的平衡。

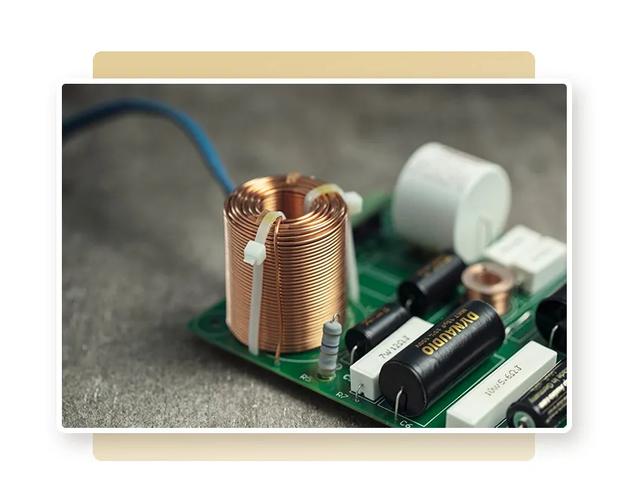

Contour 20i的二阶分频器

“最好的分频器，就是'没有'分频器”，丹拿的调声专家Alex Newman 如是说。如何理解这句略有深意的话呢？

现实中包含各种全频率的声音，这是人类最熟悉同时最认可的声音。如果需要在高保真系统中还原这样真实的声音，就需要多个扬声器单元负责不同的频率来实现。

在这个过程中，需要分频器将不同频率的声音发送到不同的单元中。如同上面介绍的分频器特性导致的对于声音的影响也会通过单元体现出来。所以人们平时听到的扬声器声音其实就是分频器的声音。
所以，配合单元、箱体等因素，将分频器的频率曲线与特性进行调整优化，用户最终得到的是一个平直的、相位准确的曲线，将分频器完全隐形，是音箱设计的终极目标。

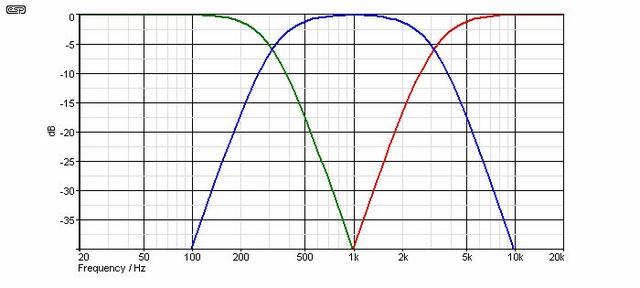

分频器频率曲线示意图（图片来自网络）

丹拿全新轮廓Contour i系列，因为单元性能的提升（详见前2期技术连载），能够提供更平直的频响曲线，因此丹拿可以将阻抗校正线路从分频器中移除，进而优化精简了分频电路，将可能引起不必要失真的环节减到最少，在分频器“隐身”方面更进一步。

“高质量的元件”，当Alex Newman在关于被动分频器的访谈最后，被问及“在你的印象中，被动分频器最重要的是什么？”的时候这样回答。越高等级的元件，在分频过程中对于声音产生的影响也就越小，声音越能保持原汁原味，得到真实还原。

口说无凭，让我们来亲眼见证一下丹拿扬声器的高品质元件以及精良做工。

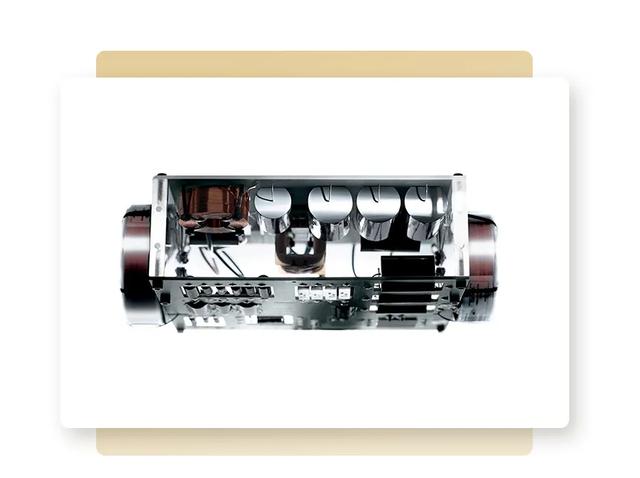

Evidence Platinum的超豪华分频器
