楼主: 子木

[pc-fi软件] 耳机放大器电路图及部分PCB文件

  [复制链接]

134

主题

3980

帖子

68

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
68
注册时间
2008-4-24
QQ
发表于 2011-10-28 17:25:54 | 显示全部楼层
我也放一个C2.2的电路图 --》
回复 支持 反对

使用道具 举报

0

主题

6

帖子

0

积分

禁止访问

积分
0
注册时间
2012-1-11
QQ
发表于 2012-1-12 16:43:56 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
拜亚动力
回复 支持 反对

使用道具 举报

1

主题

6

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2012-5-2
发表于 2012-5-8 22:38:55 | 显示全部楼层
太复杂啦
美国大片在线观看http://www.110n.com/
Focal耳机
回复 支持 反对

使用道具 举报

540

主题

6149

帖子

217

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
217
注册时间
2003-4-22
QQ
 楼主| 发表于 2012-7-11 15:54:54 | 显示全部楼层
本底噪声:亦称背景噪声。一般指电声系统中除有用信号以外的总噪声:包括音响设备噪声和放音环境噪声两部分。比如电视声中除节目声音外的“沙沙”声等。过强的本底噪声,不仅会使人烦躁,还淹没声音中较弱的细节部分,使声音的信噪比和动态范围减小,再现声音质量受到破坏。
回复 支持 反对

使用道具 举报

9

主题

960

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2012-8-3
QQ
发表于 2012-9-13 23:24:47 | 显示全部楼层
这玩意得咋做啊;...我也想自己做...
回复 支持 反对

使用道具 举报

540

主题

6149

帖子

217

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
217
注册时间
2003-4-22
QQ
 楼主| 发表于 2012-9-20 01:09:27 | 显示全部楼层
918不知道什么原因,给停了一天的电,害我好多事情没做,今天算是补回来了。

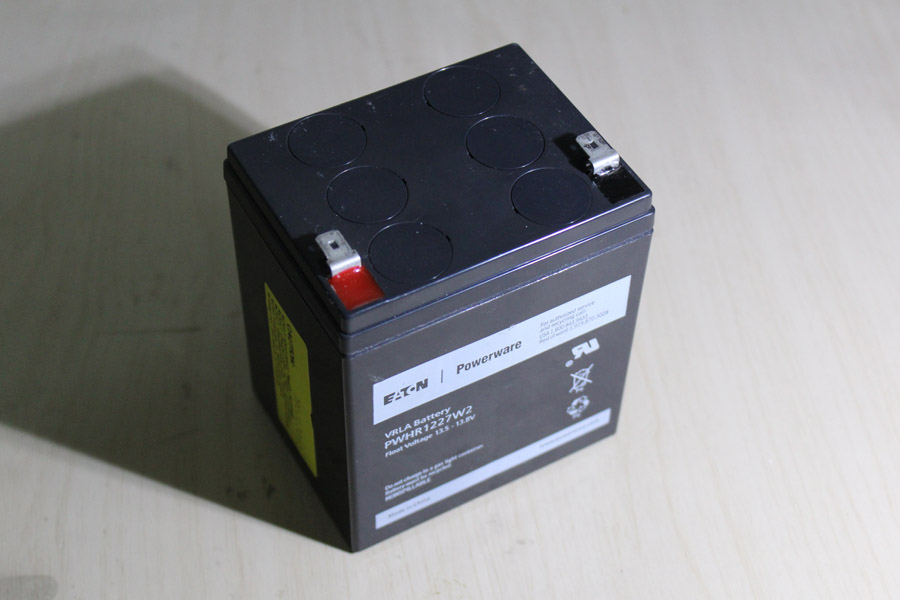

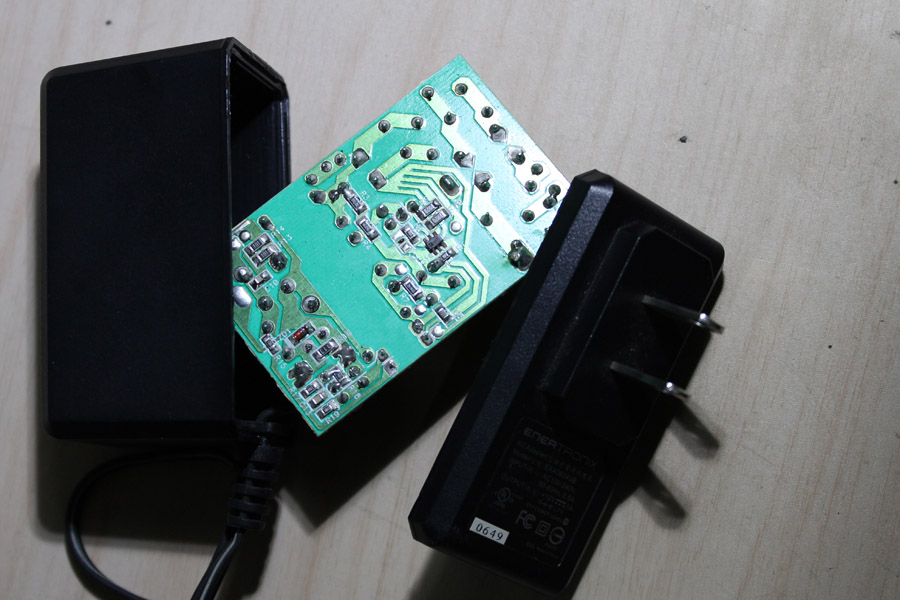

铅酸电池和充电器(改的)
回复 支持 反对

使用道具 举报

540

主题

6149

帖子

217

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
217
注册时间
2003-4-22
QQ
 楼主| 发表于 2012-9-20 01:10:31 | 显示全部楼层

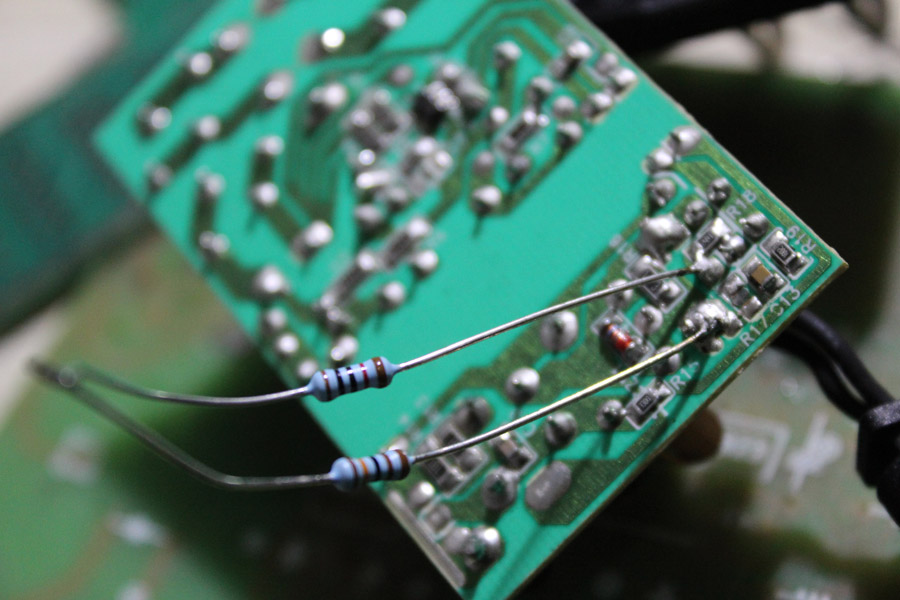

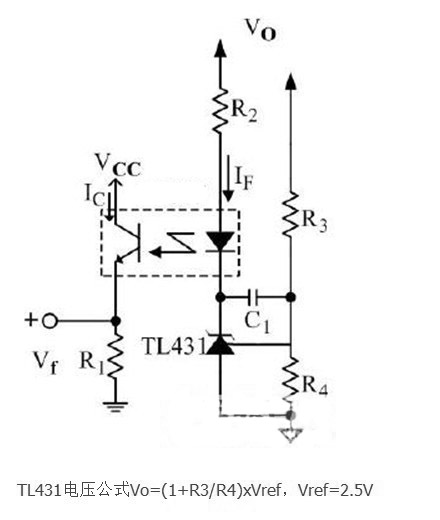

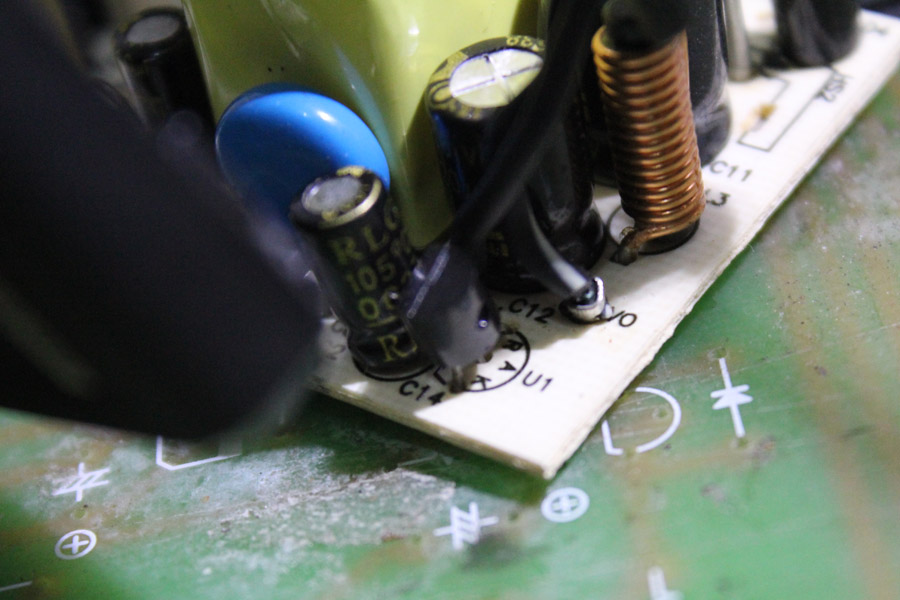

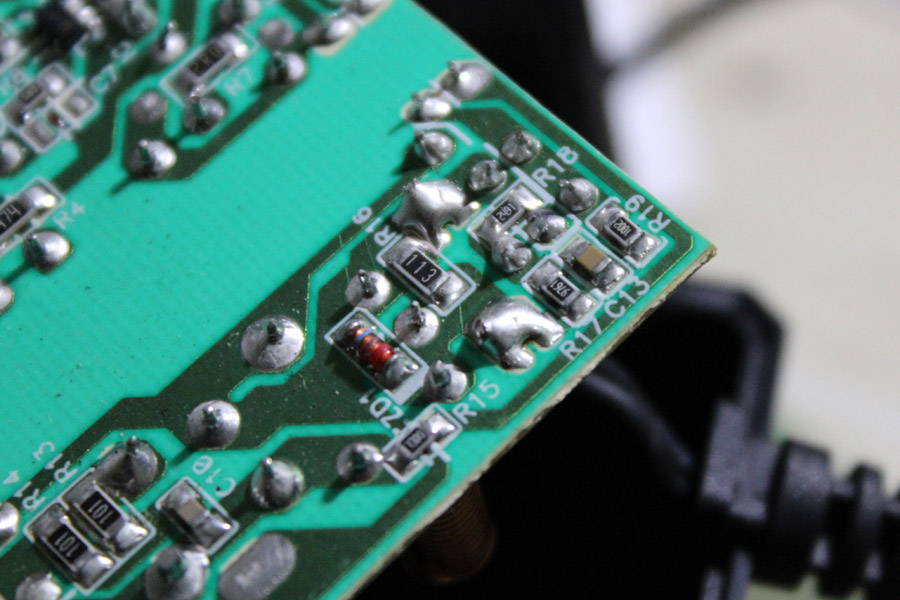

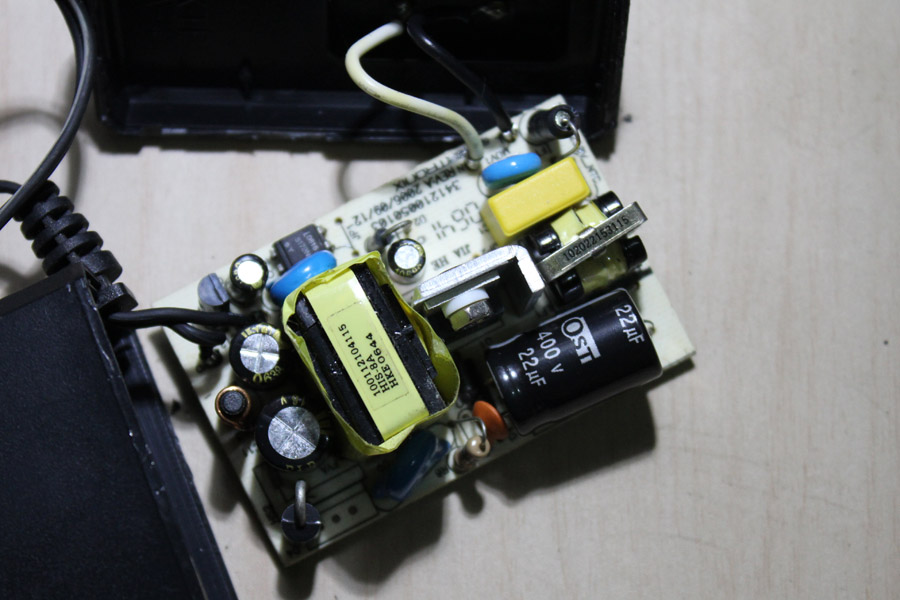

只要是用了431的开关电源是比较方便改的,方法如下:
回复 支持 反对

使用道具 举报

540

主题

6149

帖子

217

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
217
注册时间
2003-4-22
QQ
 楼主| 发表于 2012-9-20 01:11:24 | 显示全部楼层

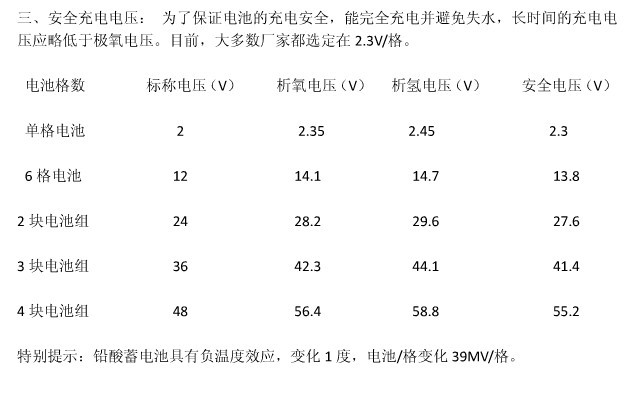

关于铅酸电池的充电电压:
回复 支持 反对

使用道具 举报

540

主题

6149

帖子

217

积分

核心会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

积分
217
注册时间
2003-4-22
QQ
 楼主| 发表于 2012-9-20 01:14:35 | 显示全部楼层

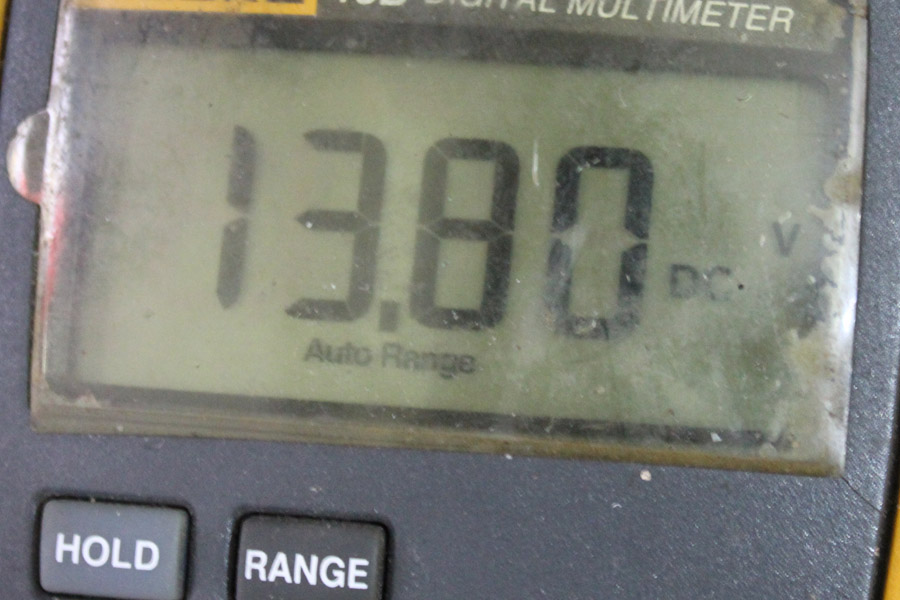

我改的是13.8V,浮充,也就是电池一直挂着电,当备用电源。

铅酸电池充电电压:安全的电压范围是14.2~14.4V,再高危险!!!

很多车上的电压就是这个值。

有兴趣的朋友可以照以上,弄两只给solo用

只要品质过关的开关电源,放心改吧。

[ 本帖最后由 子木 于 2012-9-20 01:15 编辑 ]
回复 支持 反对

使用道具 举报

1

主题

90

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2010-7-22
QQ
发表于 2012-11-6 22:43:12 | 显示全部楼层
收藏先
聆听未听过的声音感动你我的是深深的艺术!
回复 支持 反对

使用道具 举报

0

主题

6

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2012-10-11
发表于 2012-11-8 14:55:00 | 显示全部楼层
进来学习了
天才相师http://www.pfwx.com/tiancaixiangshi/
回复 支持 反对

使用道具 举报

142

主题

3654

帖子

143

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
143
注册时间
2002-10-7
发表于 2012-11-11 13:15:44 | 显示全部楼层
原帖由 子木 于 2012-9-20 01:10 发表
只要是用了431的开关电源是比较方便改的,方法如下:

这是拉高控制的,反馈到FB端,反馈到COM端正好相反。
什么是兄弟?50年后您躺在床上,我问您喝水不?您摇头,吃水果不?您还是摇头。我再问:给您找个妞?您马上睁大眼睛、闪着泪花:小甲,扶我起来试试
回复 支持 反对

使用道具 举报

0

主题

2

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2012-12-7
发表于 2012-12-8 20:35:30 | 显示全部楼层
太深奥了
回复 支持 反对

使用道具 举报

2

主题

12

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2010-11-22
发表于 2012-12-14 22:29:44 | 显示全部楼层
都是些haodong
跑步机价格http://www.hbcms.org.cn/
回复 支持 反对

使用道具 举报

1

主题

8

帖子

0

积分

禁止发言

积分
0
注册时间
2012-12-18
发表于 2013-1-3 20:41:13 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
玛雅末日预言没有到来,玛雅E17耳机更加精彩!
回复 支持 反对

使用道具 举报
