[耳机] 为了千千万万个买不起RS1的无产阶级弟兄们

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

发表于 2007-10-12 23:49:51 | 显示全部楼层 |阅读模式

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

过去  没有吃没有穿，自有那敌人送上前，没有枪没有炮敌人给我们造
现在  买不起RS1的兄弟们  我们要依靠自己的聪明头脑和灵活的双手自己造
之所以要发这个帖子还是因为俺的这个梦想http://bbs.headphoneclub.com/vie ... 9034&highlight=

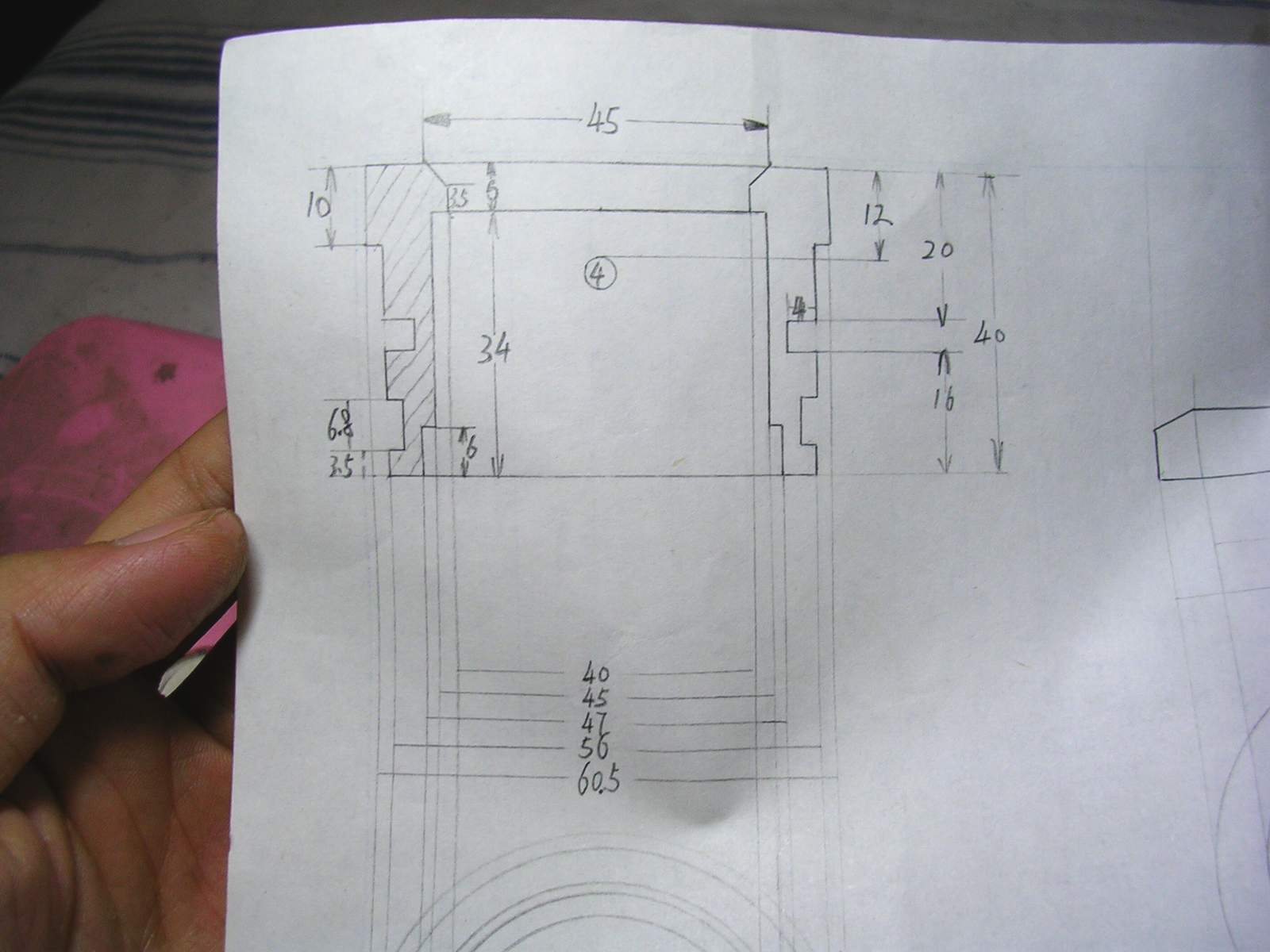

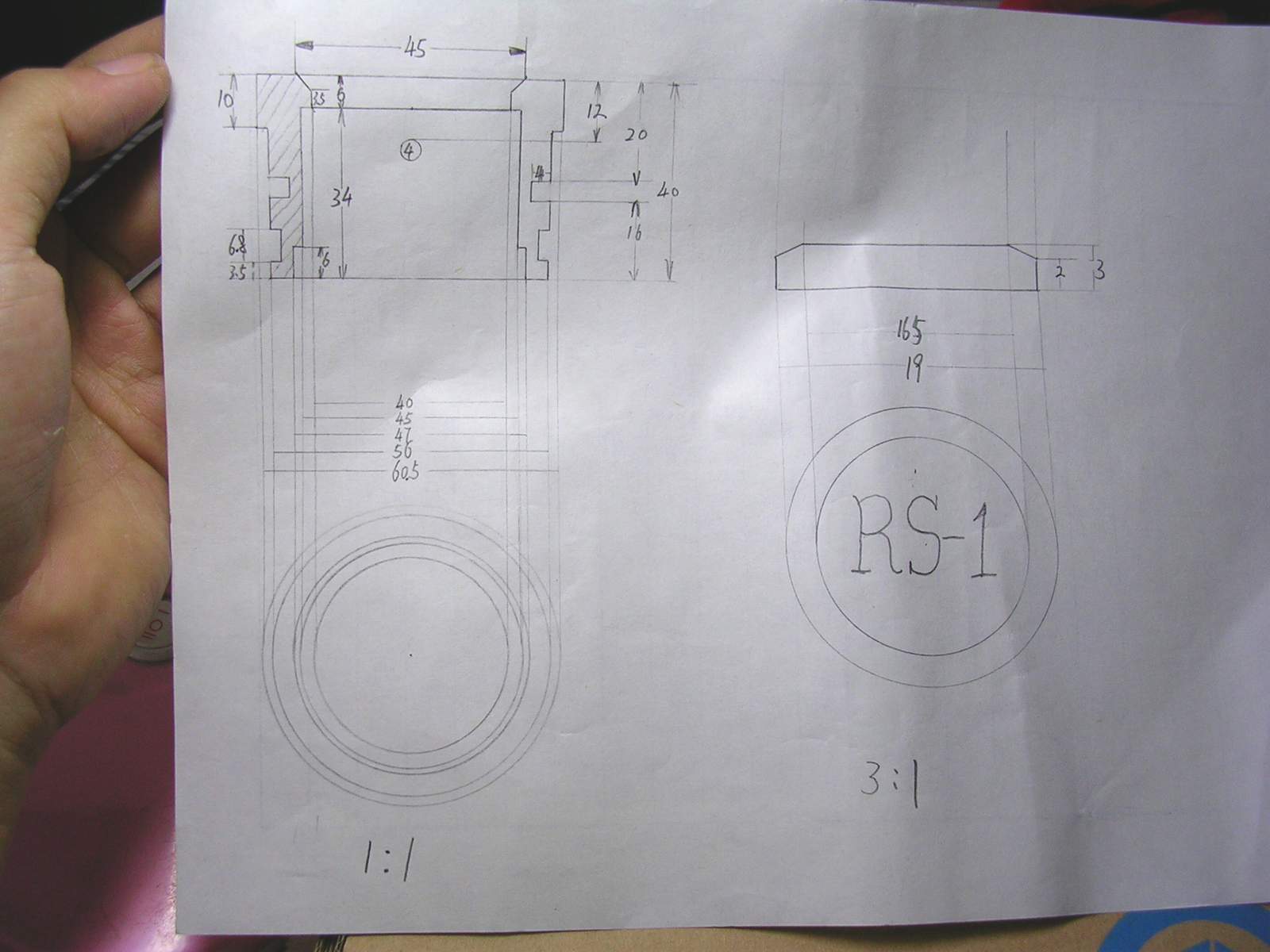

毕业之后把上学学的机械绘图也忘的差不多了画的很烂  大家凑合看吧稍后的帖子还会有实物做参考这样更容易理解一些

点击图片可以看清晰大图

[ 本帖最后由 980202 于 2007-10-13 00:10 编辑 ]

评分

参与人数 1	威望 +5	金钱 +200	收起理由
iLLogiCo	+ 5	+ 200

查看全部评分

失业了找工作中
QQ 303378383

回复

使用道具举报

56 主题	2418 帖子	40 积分

Rank: 3 Rank: 3 Rank: 3

积分: 40
注册时间: 2007-8-29

发消息

发表于 2007-10-12 23:50:48 | 显示全部楼层

沙发

在某帖中看到图纸了

回复支持反对

使用道具举报

56 主题	2418 帖子	40 积分

Rank: 3 Rank: 3 Rank: 3

积分: 40
注册时间: 2007-8-29

发消息

发表于 2007-10-12 23:51:23 | 显示全部楼层

我的头像怎么没了

回复支持反对

使用道具举报

264 主题	6931 帖子	286 积分

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 286
注册时间: 2005-4-14

发消息

发表于 2007-10-12 23:53:30 | 显示全部楼层

原帖由 ellennet 于 2007-10-12 23:51 发表
我的头像怎么没了

“斩首行动”

你站在桥上看风景，看风景的人在楼上看你;
明月装饰了你的窗子，你装饰了别人的梦……

QQ群：23348565（同好同行）

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-12 23:57:57 | 显示全部楼层

一下图片为了减小误差拍摄的是两支RS1的照片
点击图片可以看清晰大图

[ 本帖最后由 980202 于 2007-10-15 01:19 编辑 ]

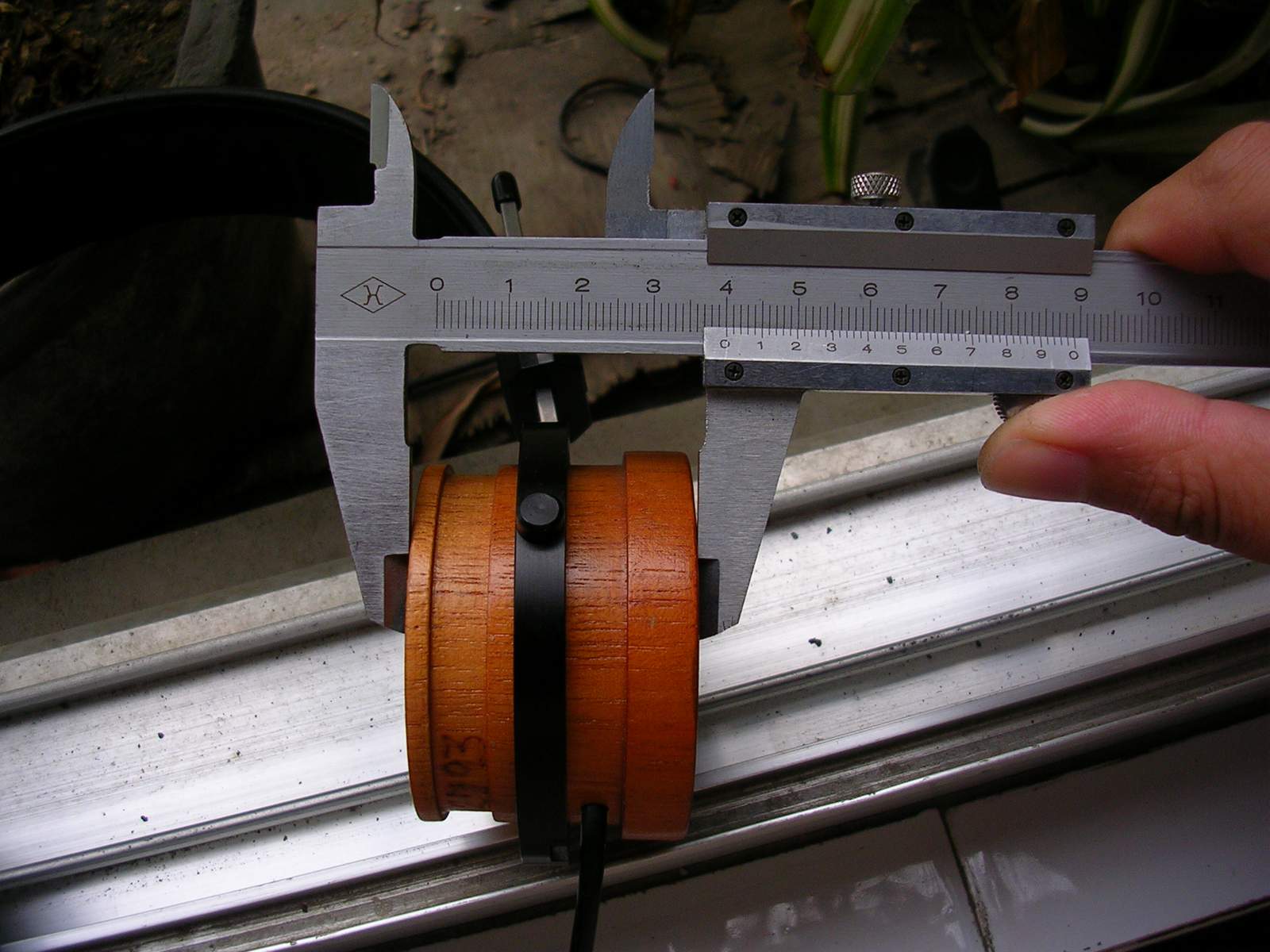

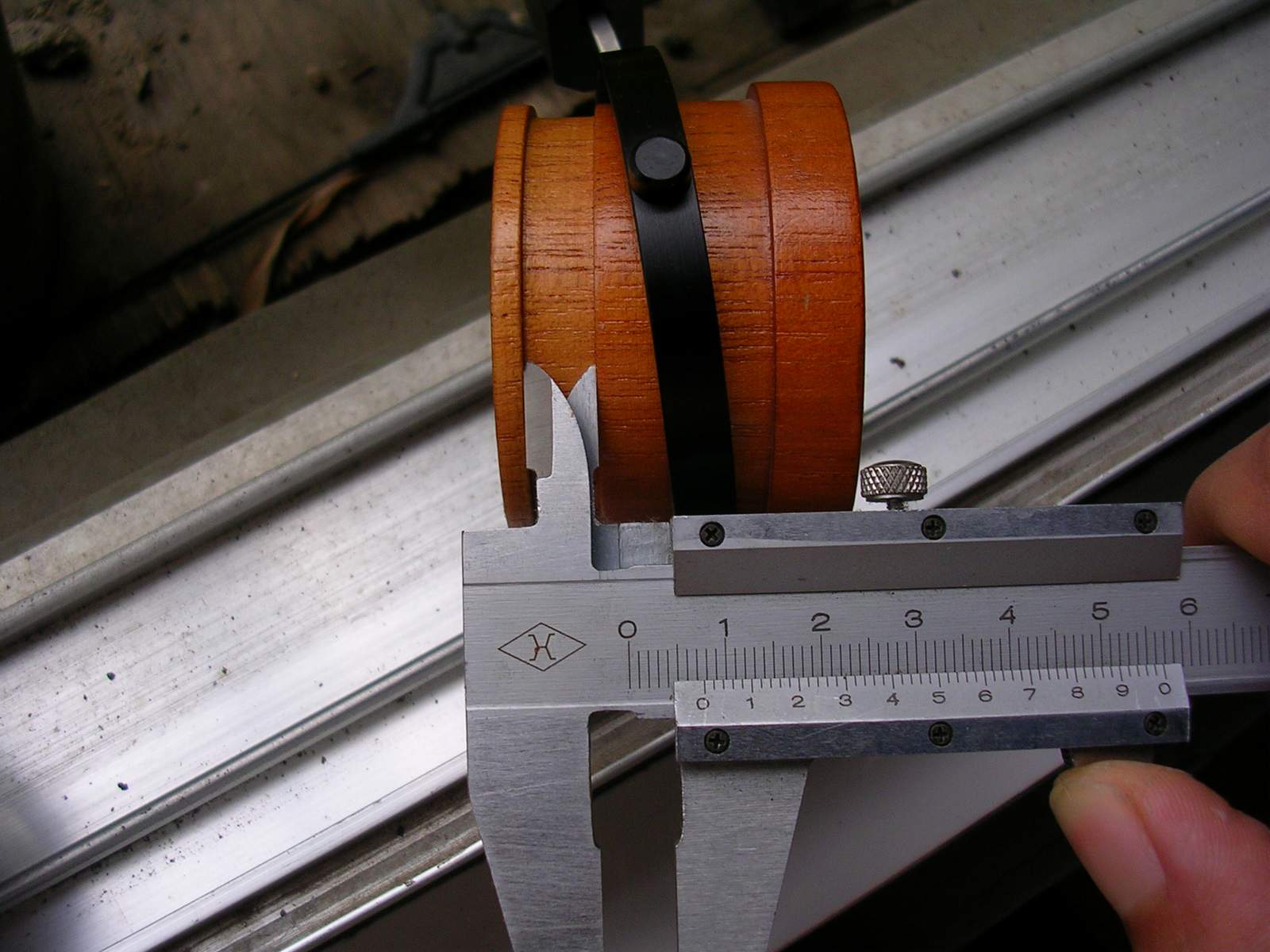

最大高度1

最大高度1

最大高度2

最大高度2

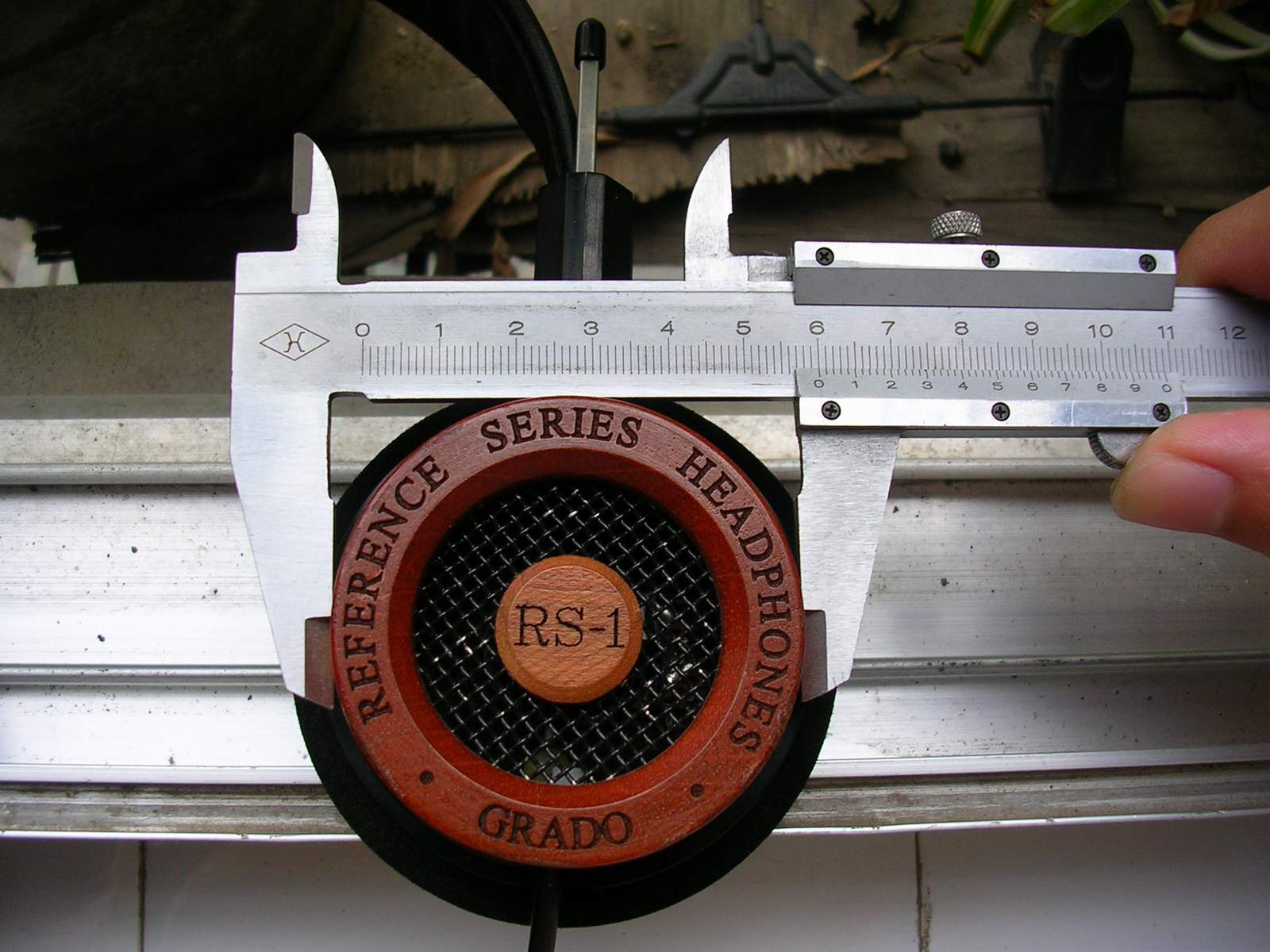

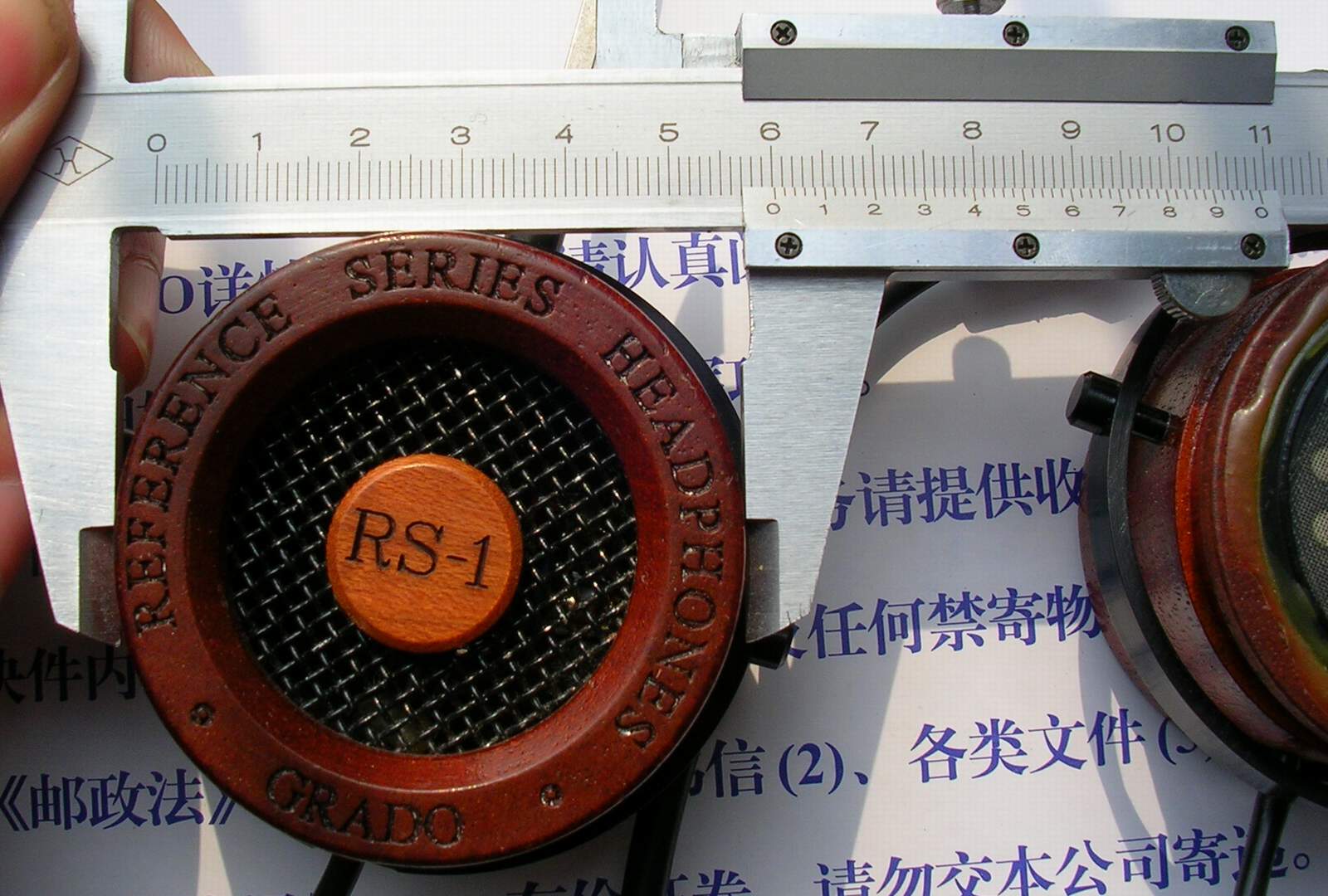

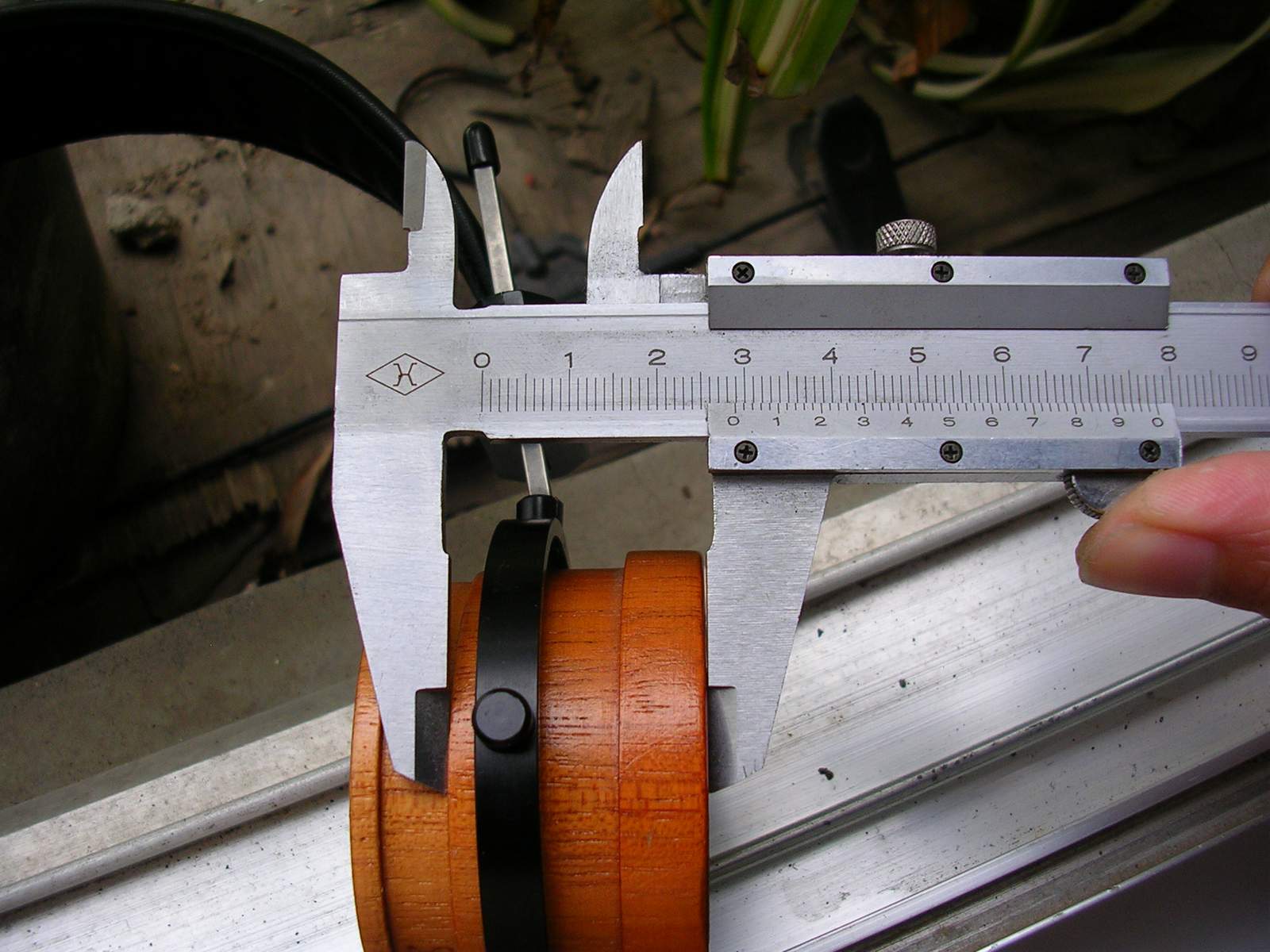

最大直径1

最大直径1

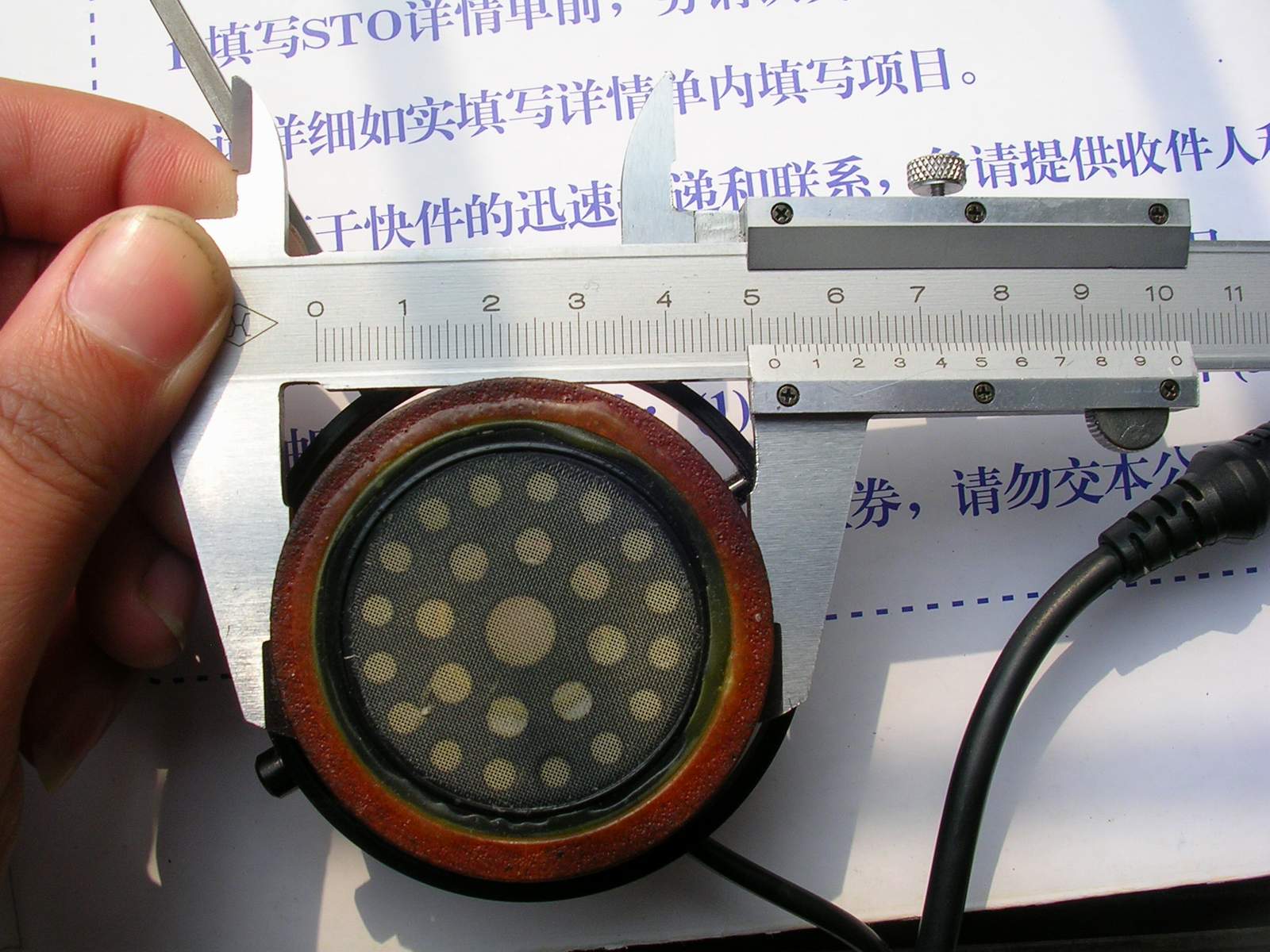

最大直径2

最大直径2

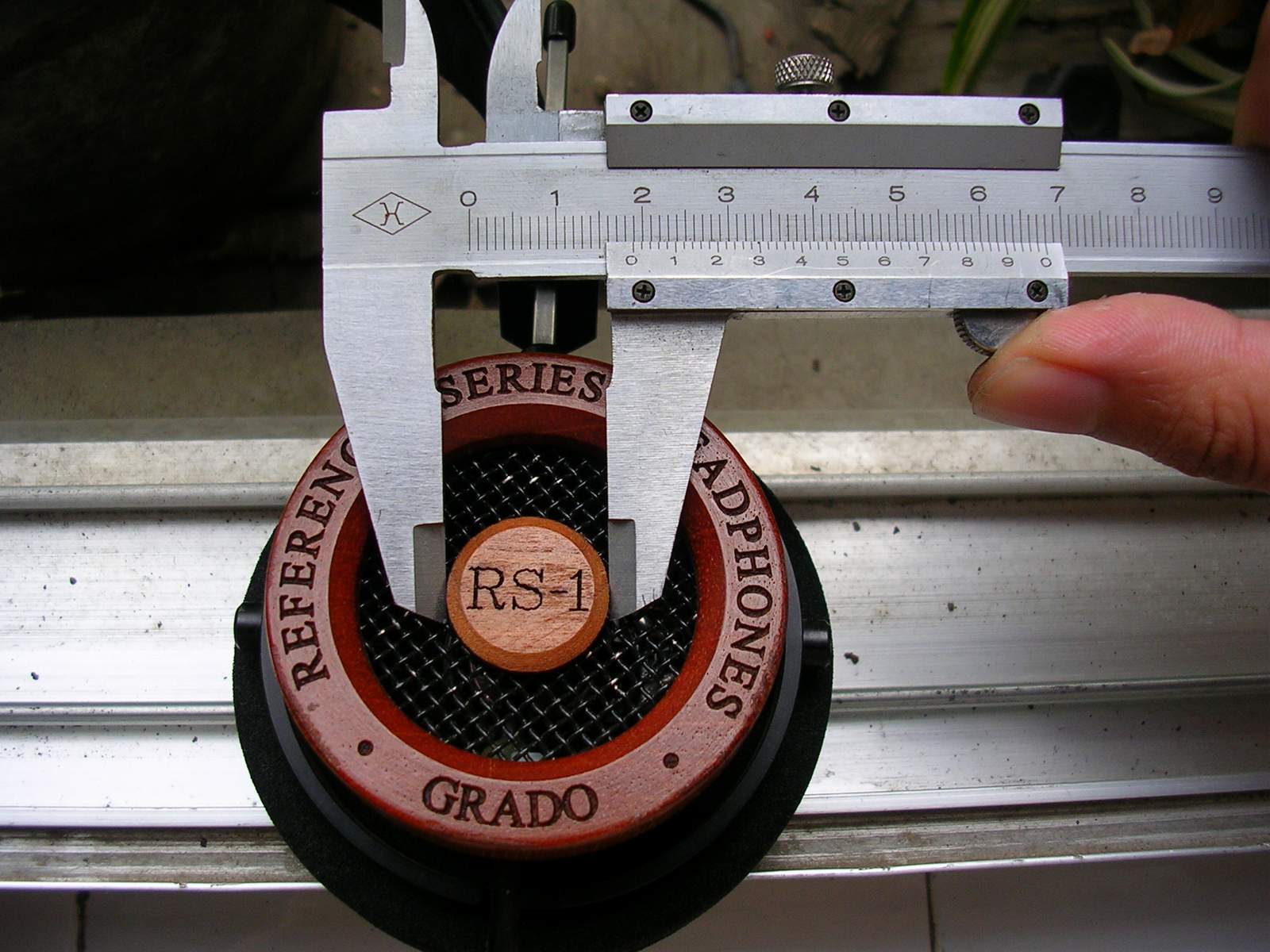

内径1

内径1

内径2

内径2

内径3

内径3

评分

参与人数 1	威望 +5	金钱 +300	收起理由
iLLogiCo	+ 5	+ 300	支持DIY

查看全部评分

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:04:01 | 显示全部楼层

继续上图

[ 本帖最后由 980202 于 2007-10-14 00:37 编辑 ]

中号直径1

中号直径1

中号直径2

中号直径2

最小直径1

最小直径1

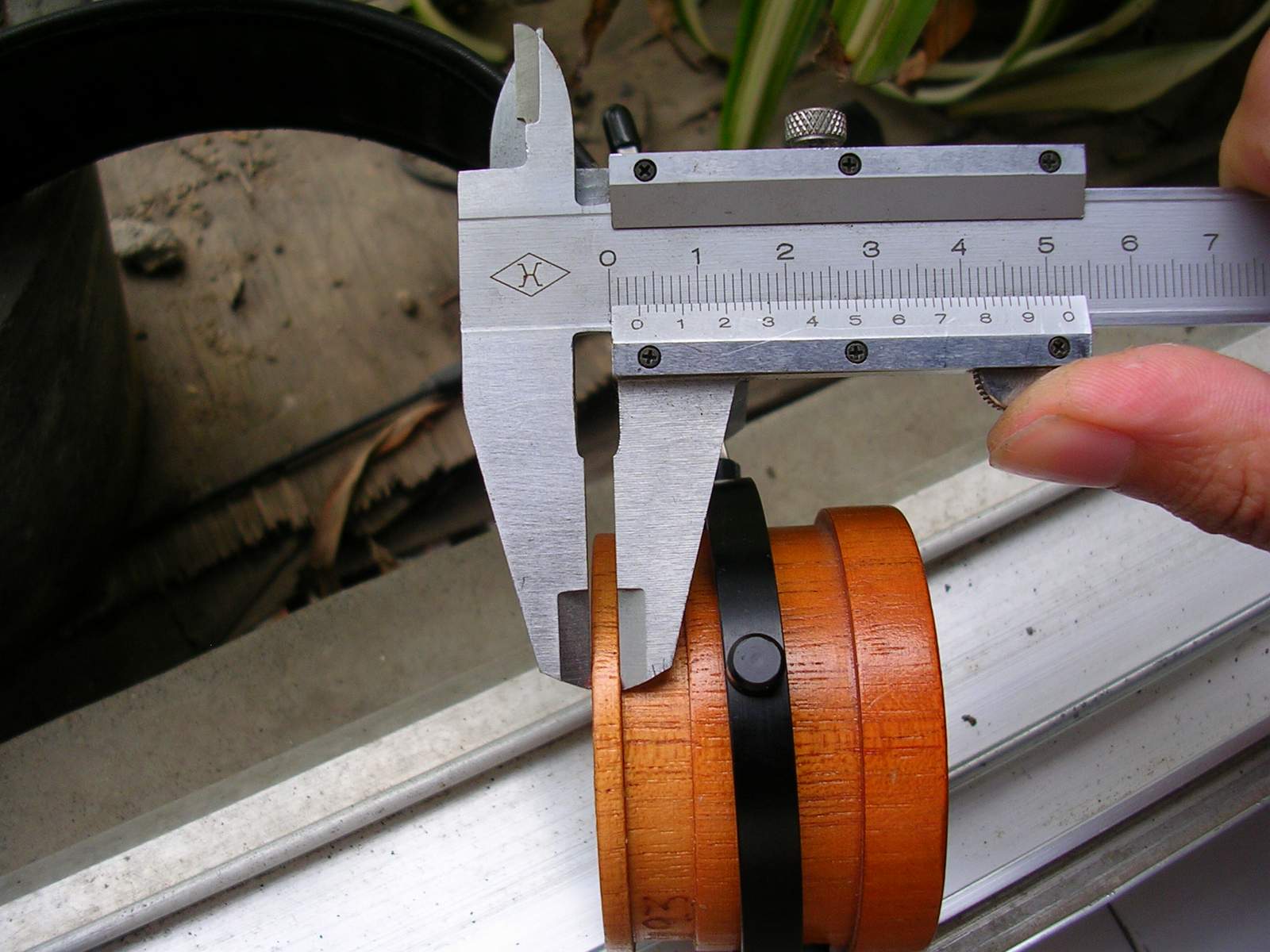

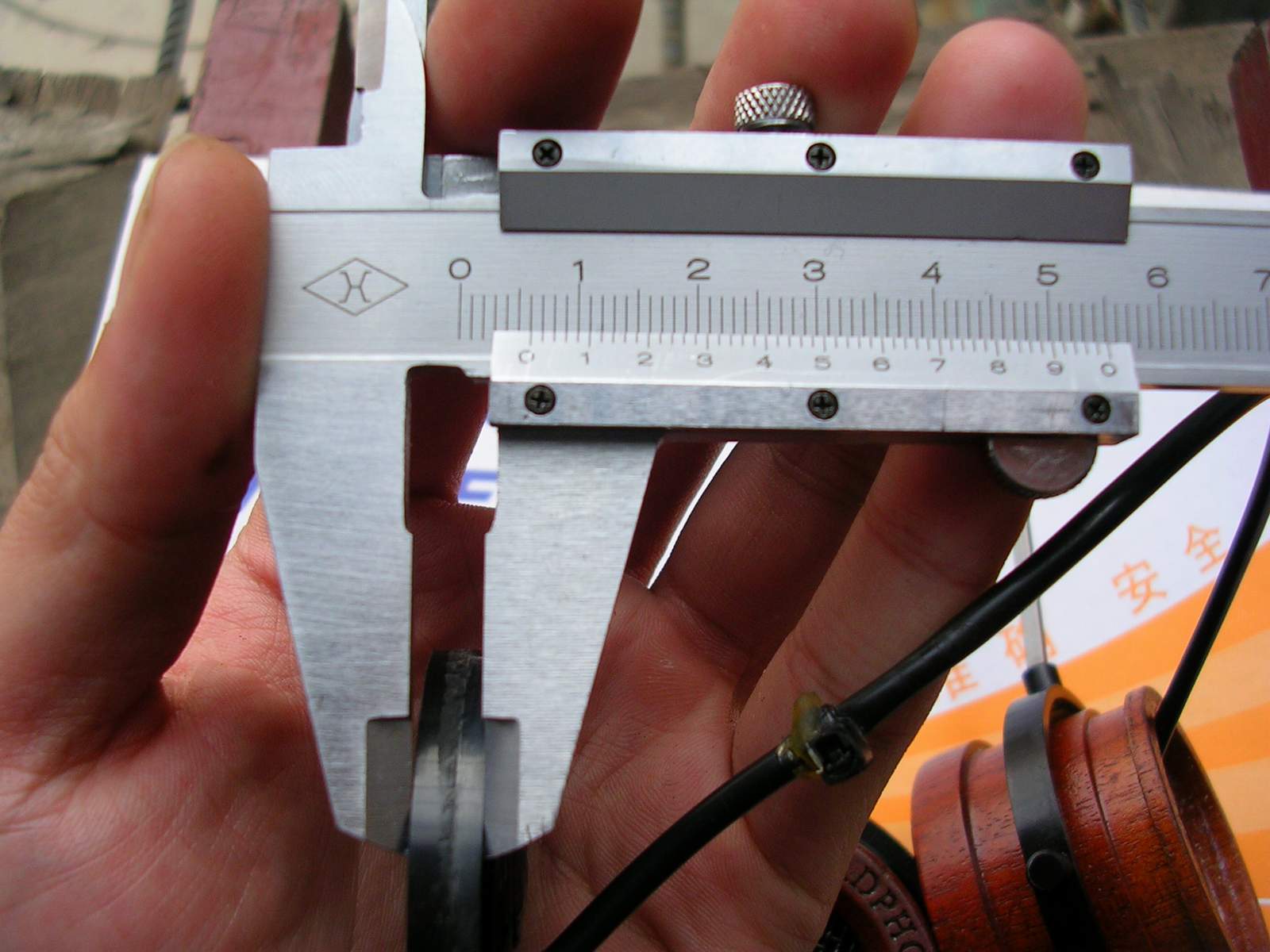

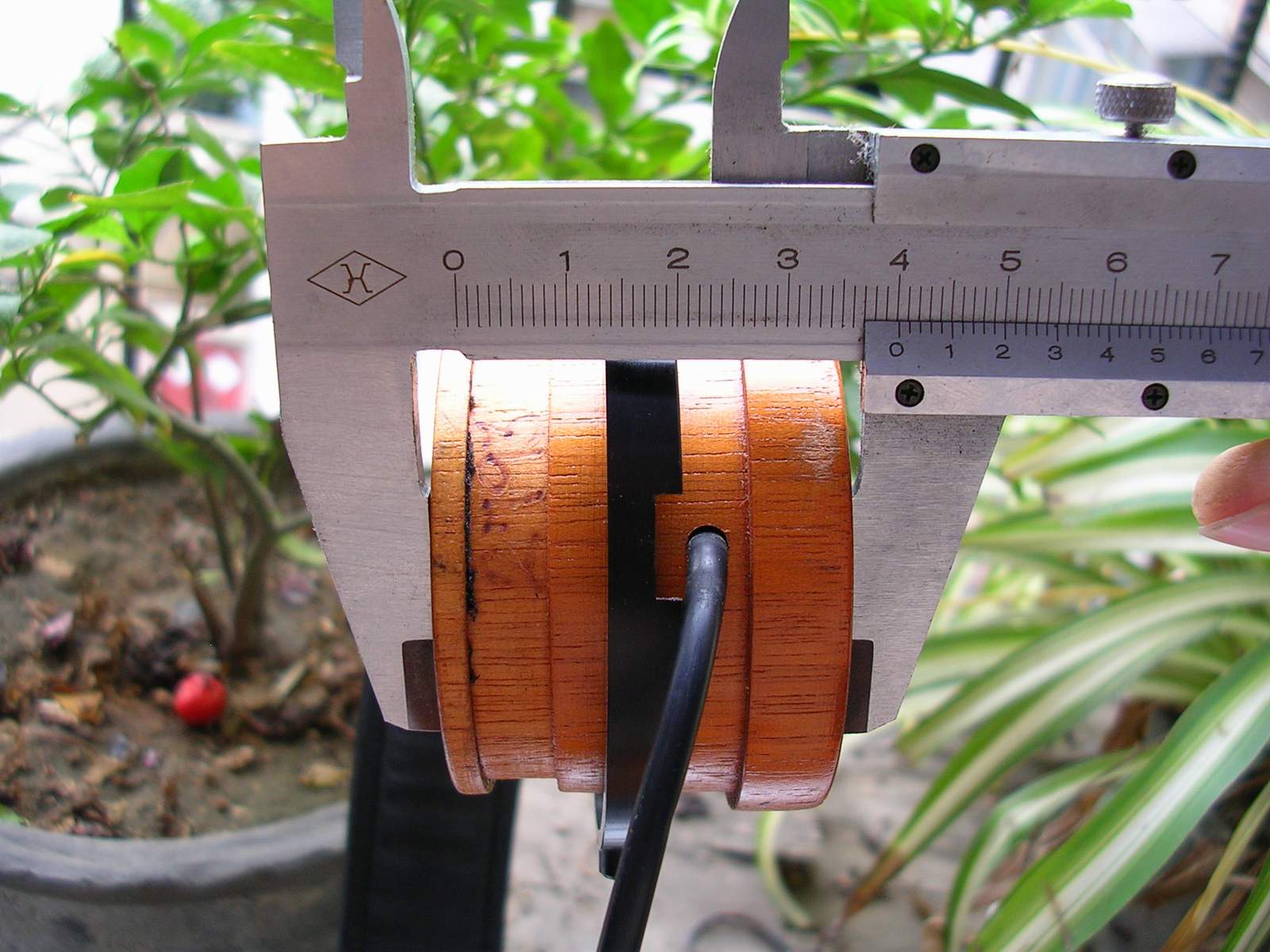

厚度1—1

厚度1—1

厚度1—2

厚度1—2

厚度2—1

厚度2—1

厚度2—2

厚度2—2

厚度3

厚度3

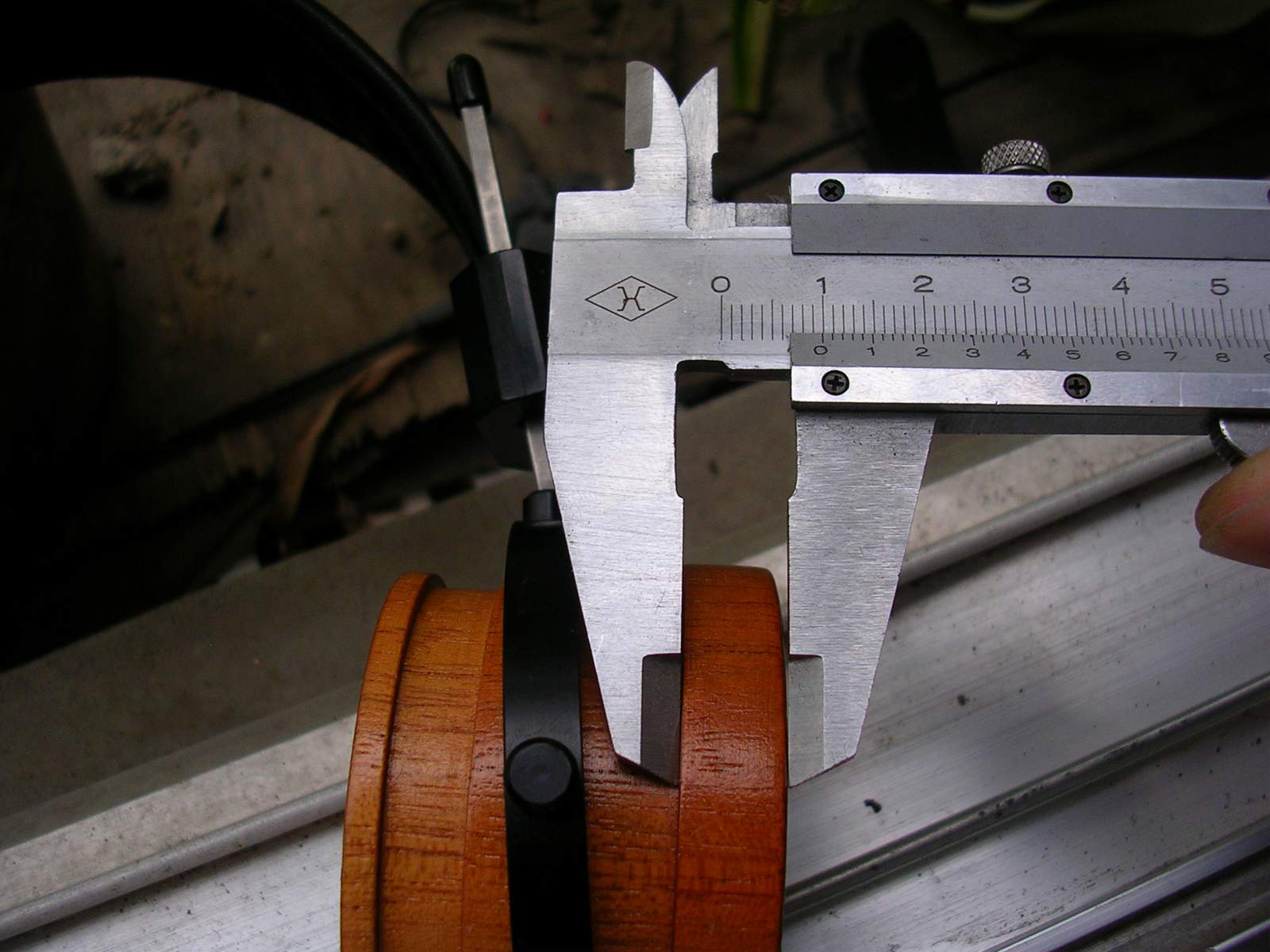

宽度1

宽度1

宽度2

宽度2

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:04:55 | 显示全部楼层

内径部分图片更能说明问题
最大深度照片上测量的是32多一点图纸上是34 误差的原因是铁丝网的厚度卡尺没算上

[ 本帖最后由 980202 于 2007-10-14 01:00 编辑 ]

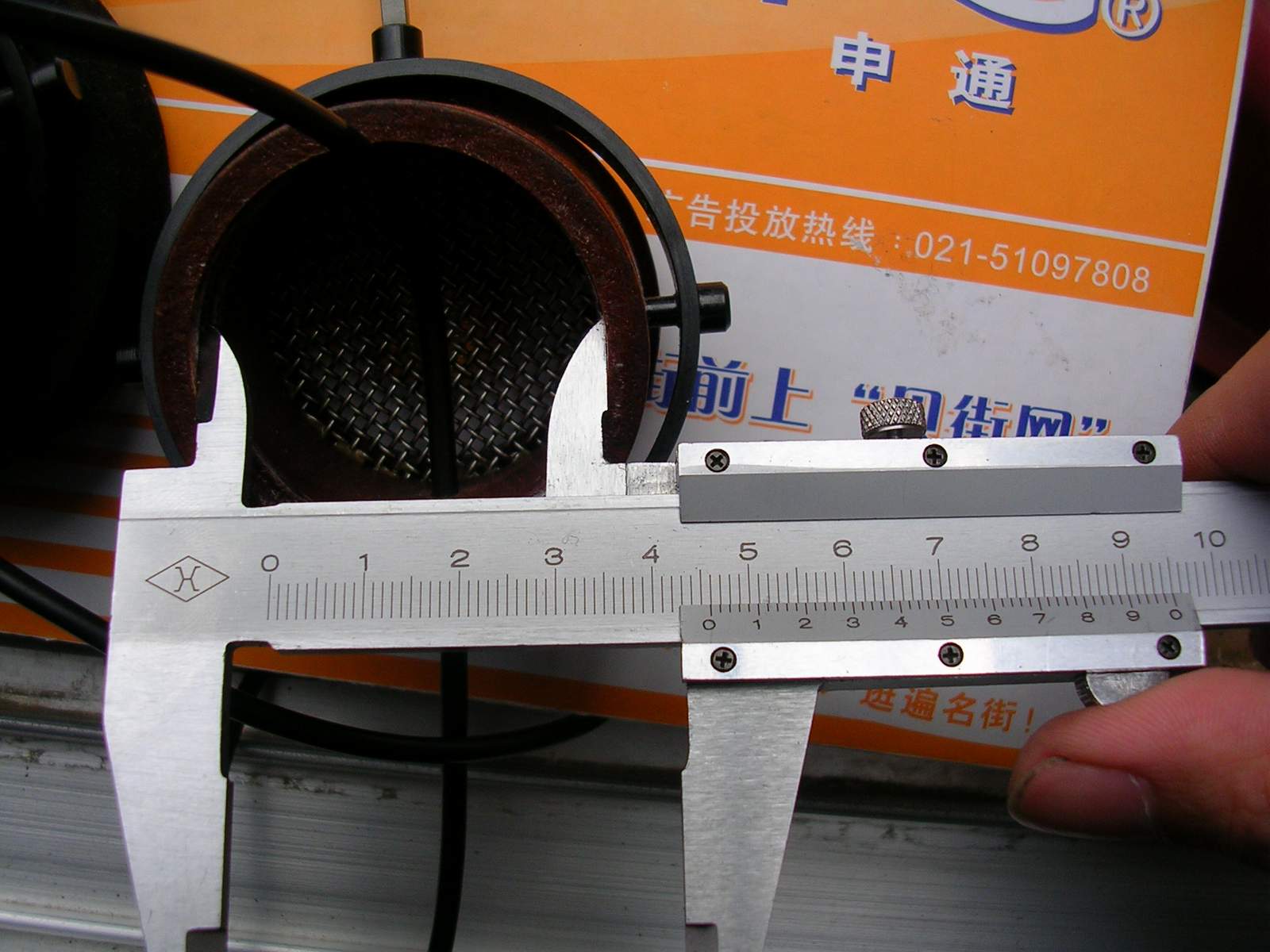

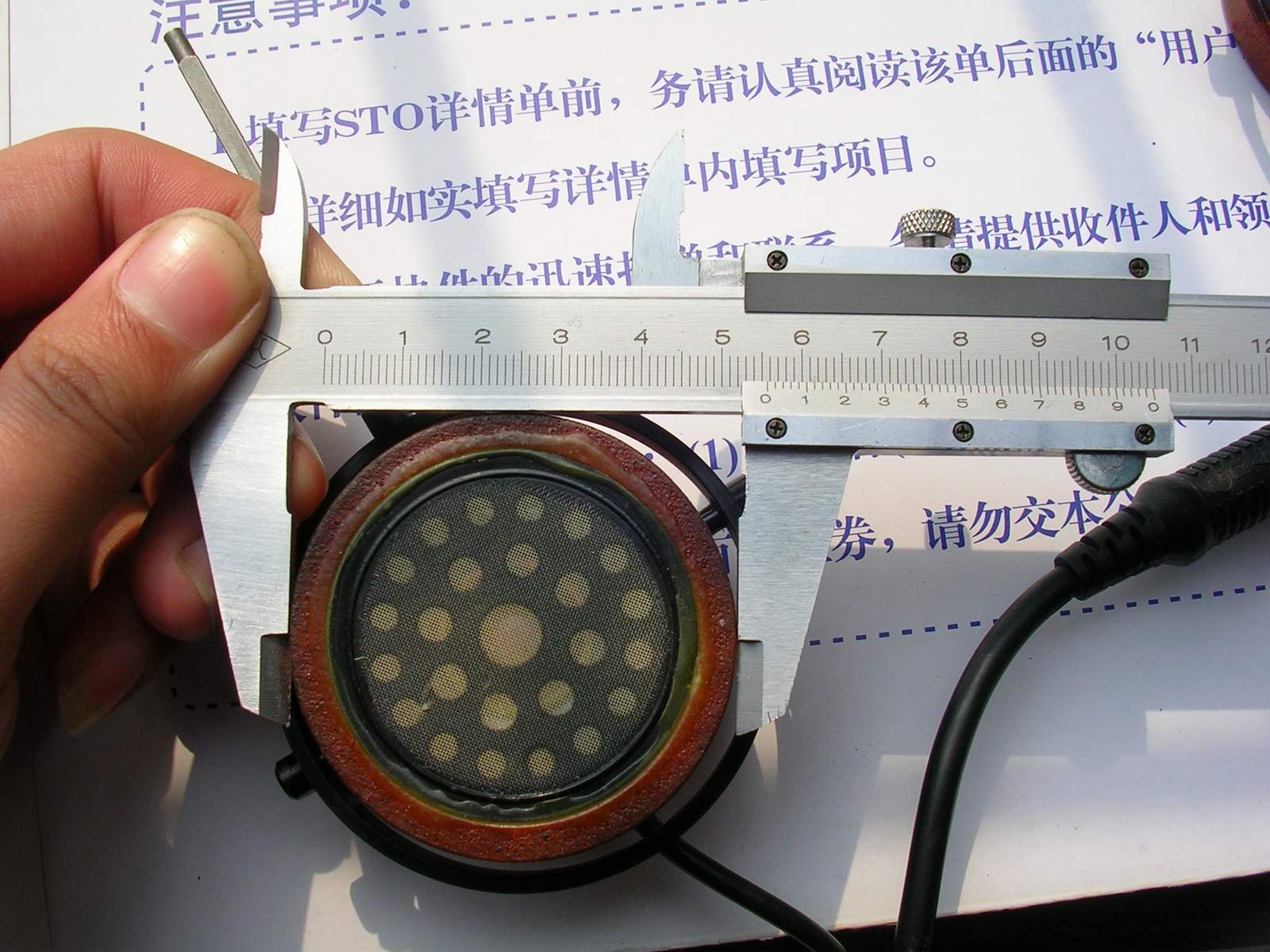

最大内径（固定单元的）

最大内径（固定单元的）

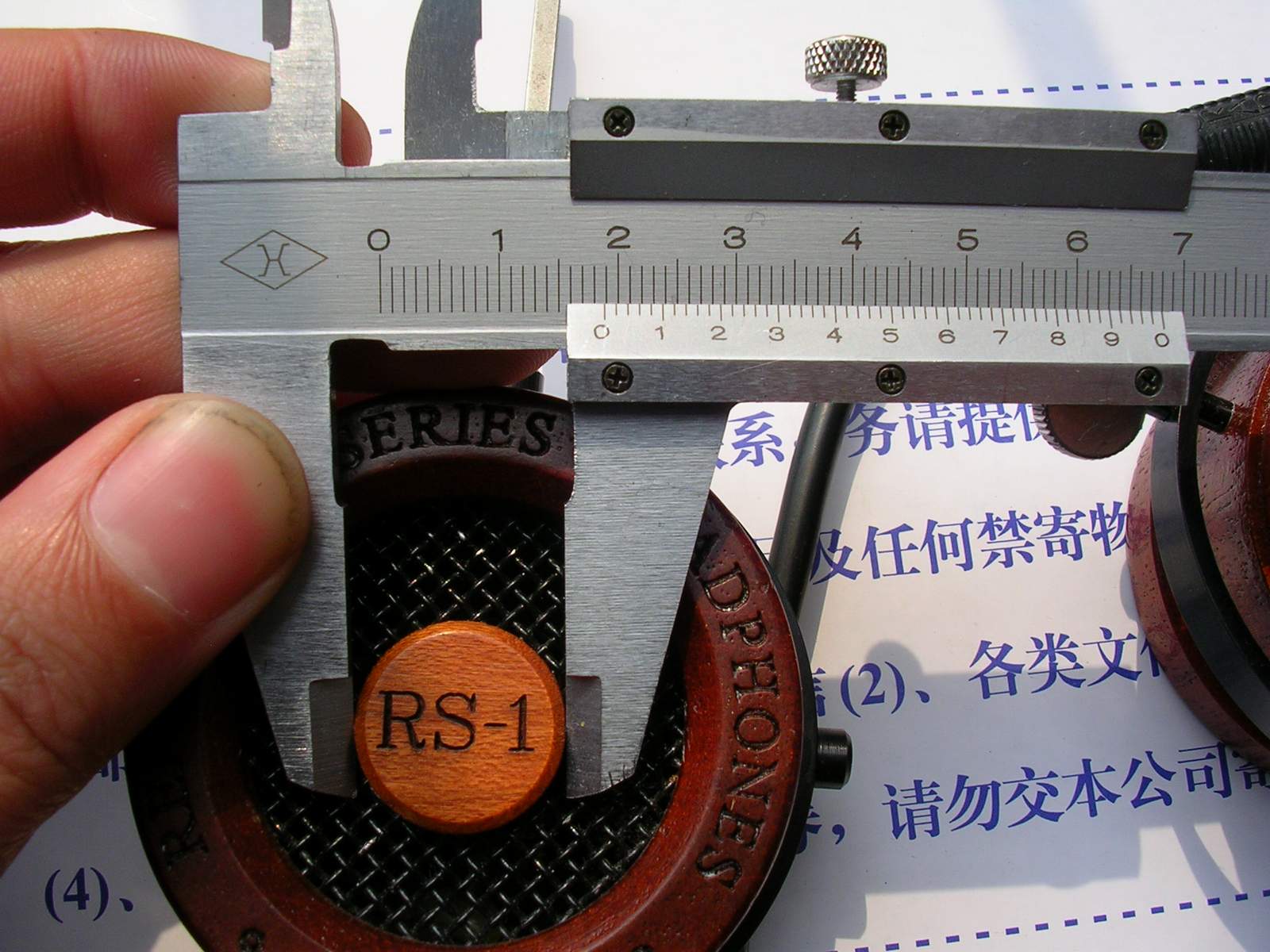

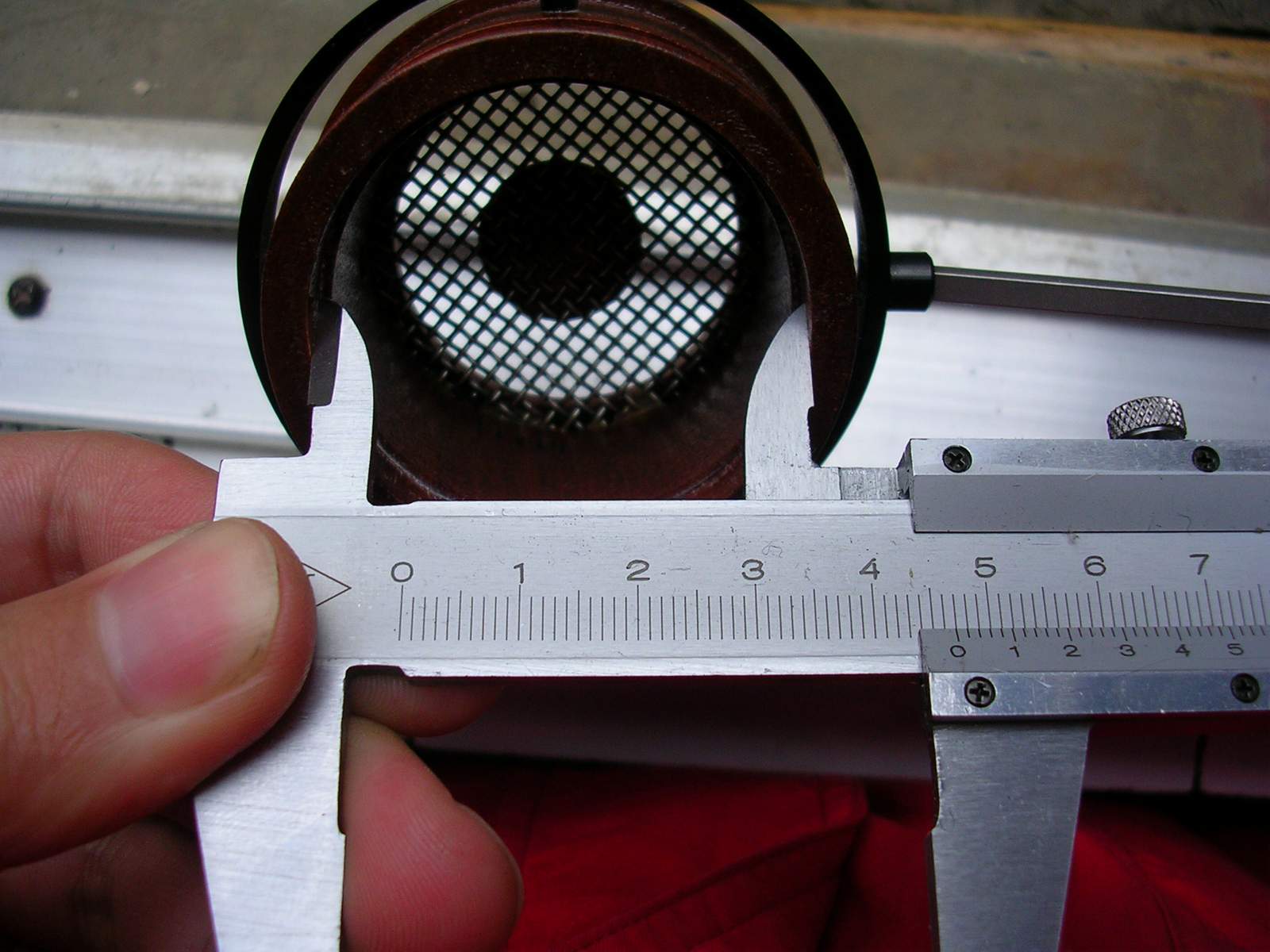

中号内径

中号内径

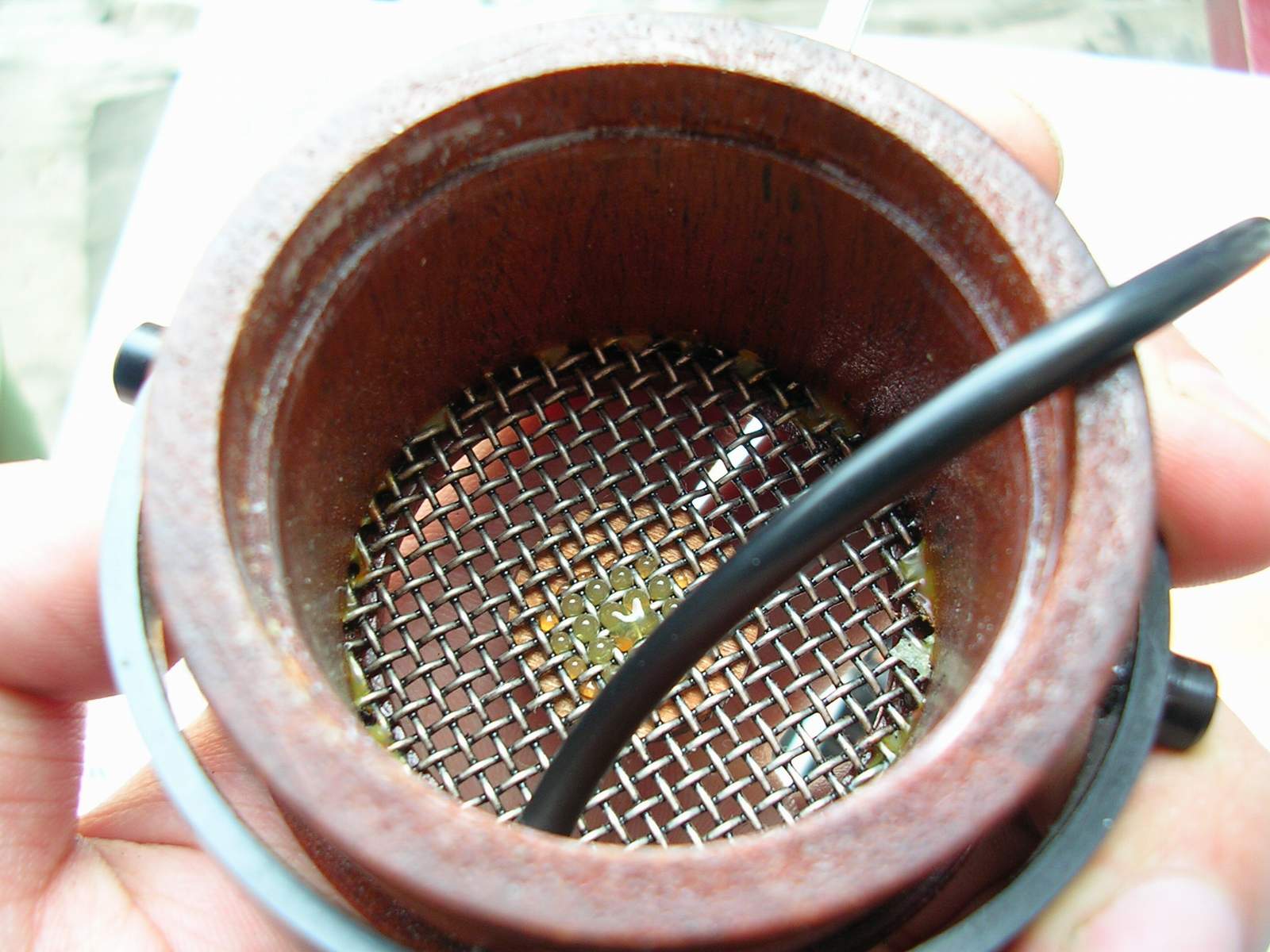

内部腔体的构造看到固定单元的那个台了吧

内部腔体的构造看到固定单元的那个台了吧

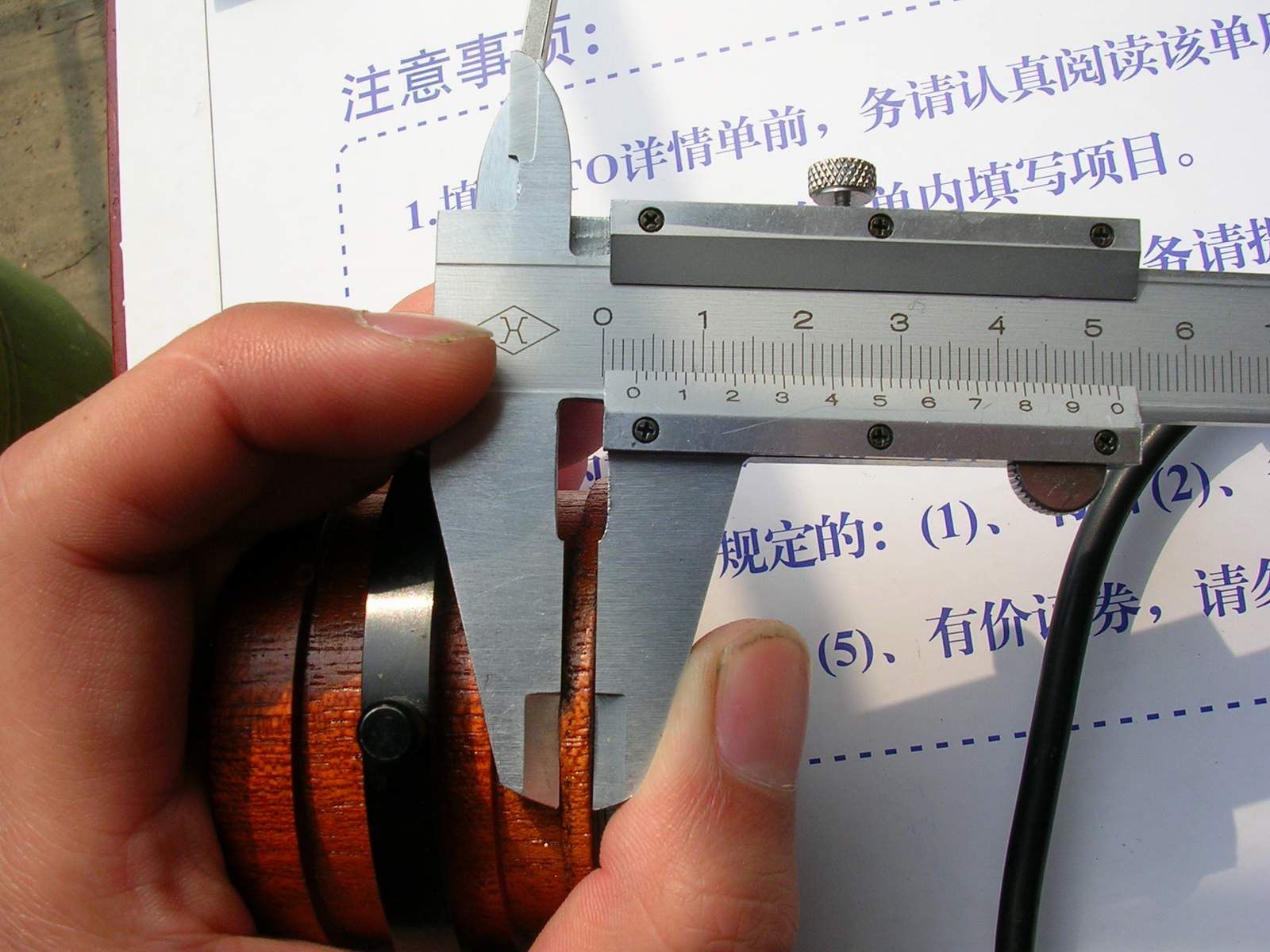

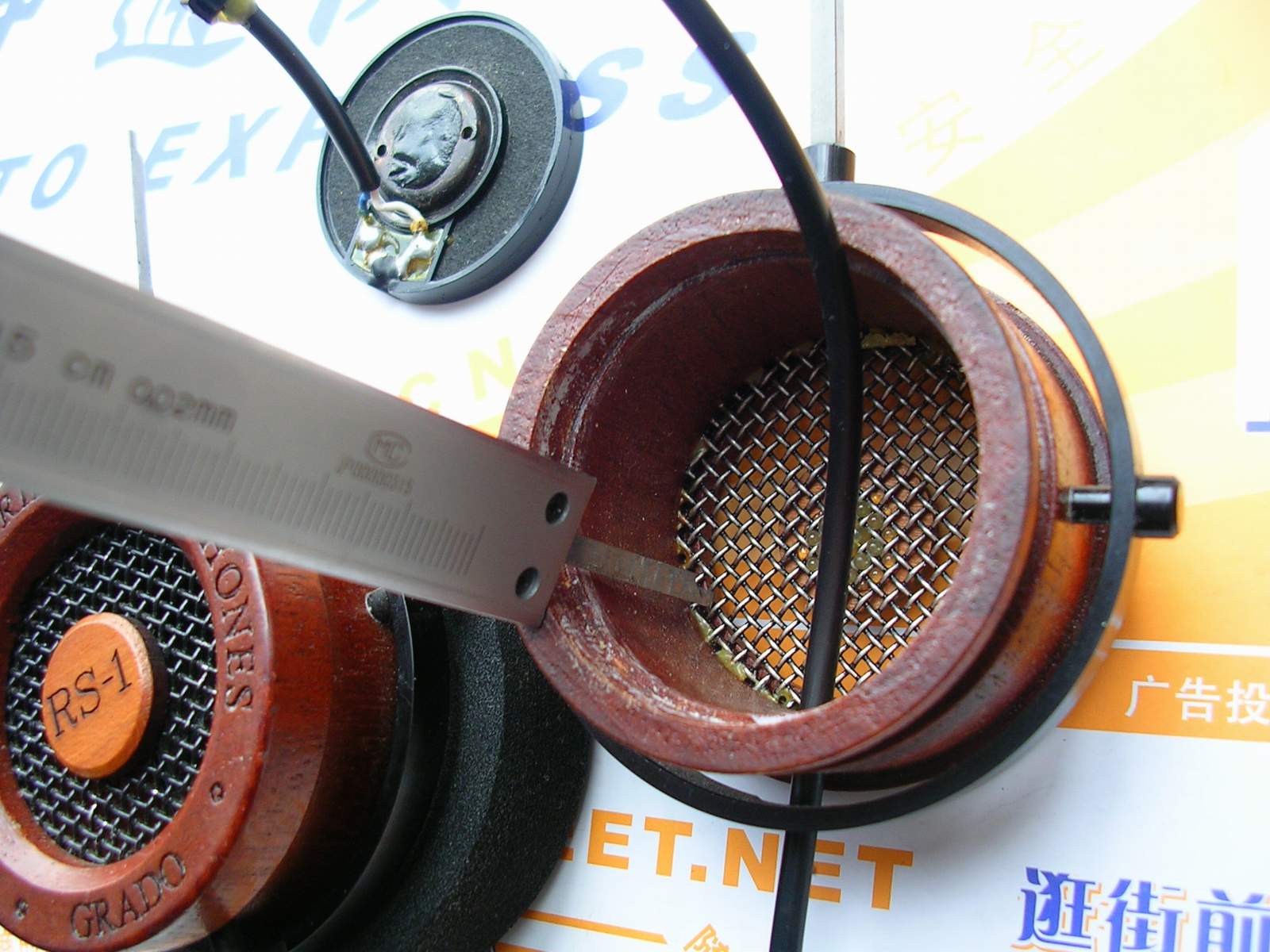

最大深度

最大深度

最大深度

最大深度

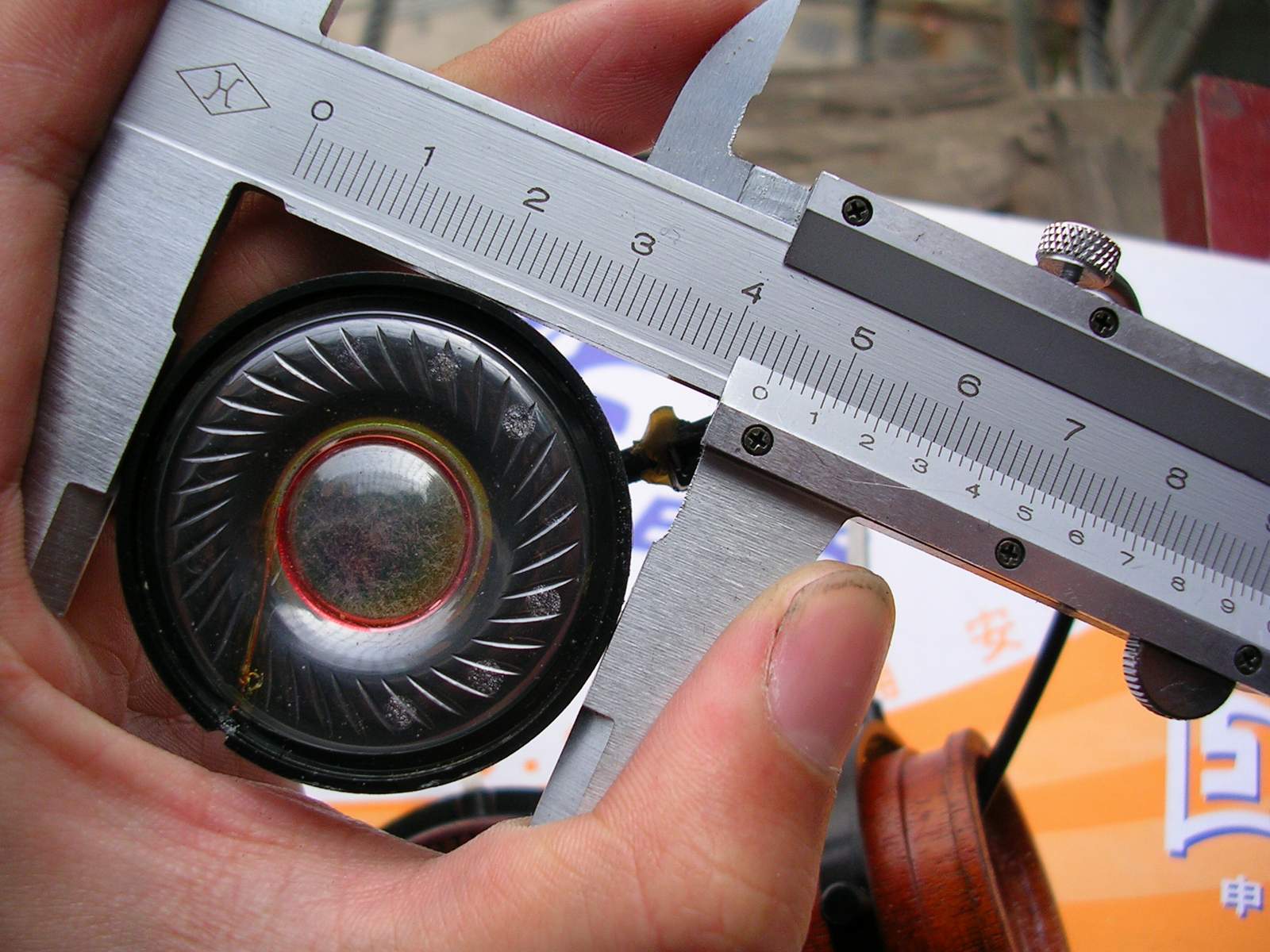

最大内径实际就是单元的直径不过要稍微大一点点

最大内径实际就是单元的直径不过要稍微大一点点

固定单元的最大内径的高度也就是单元的厚度也要稍微大一点点

固定单元的最大内径的高度也就是单元的厚度也要稍微大一点点

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

264 主题	6931 帖子	286 积分

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 286
注册时间: 2005-4-14

发消息

发表于 2007-10-13 00:07:37 | 显示全部楼层

支持diy

你站在桥上看风景，看风景的人在楼上看你;
明月装饰了你的窗子，你装饰了别人的梦……

QQ群：23348565（同好同行）

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:13:54 | 显示全部楼层

别光口头支持拿出点实际行动打听一下北京哪里有能车这种精度木头的加工店

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:17:29 | 显示全部楼层

我来咯

[ 本帖最后由 980202 于 2007-10-15 00:59 编辑 ]

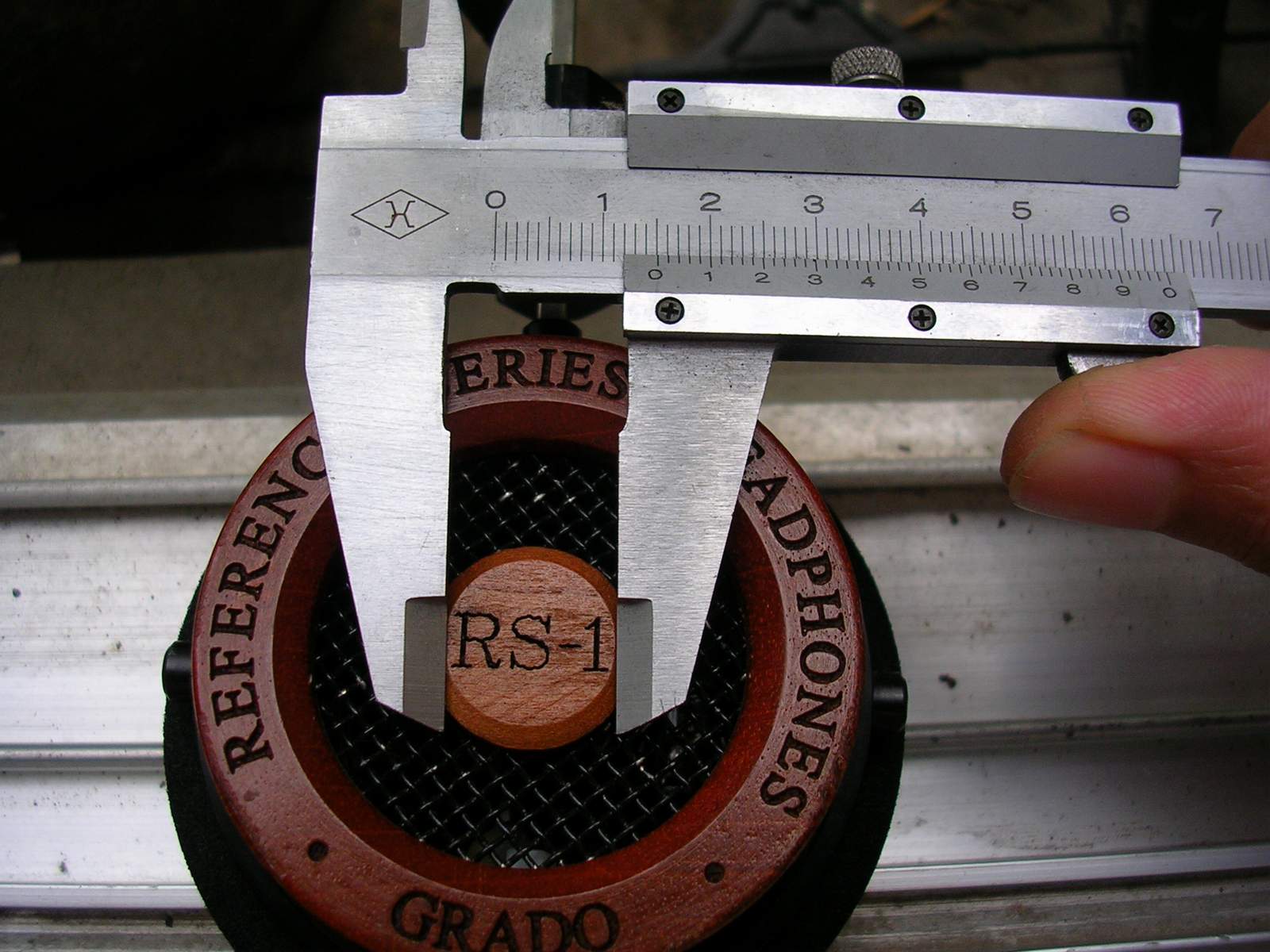

木片直径1－1

木片直径1－1

木片直径1－2

木片直径1－2

木片直径2

木片直径2

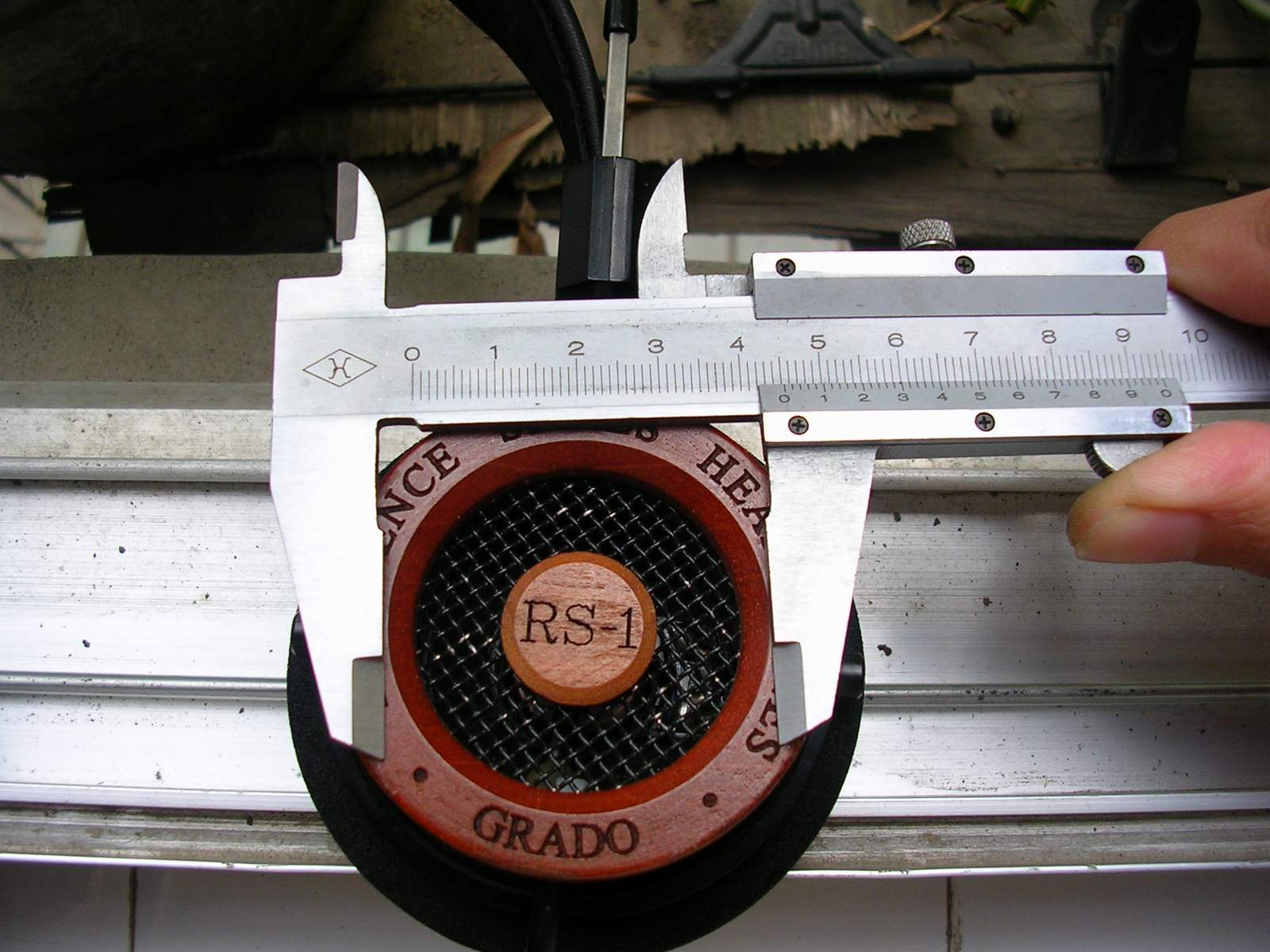

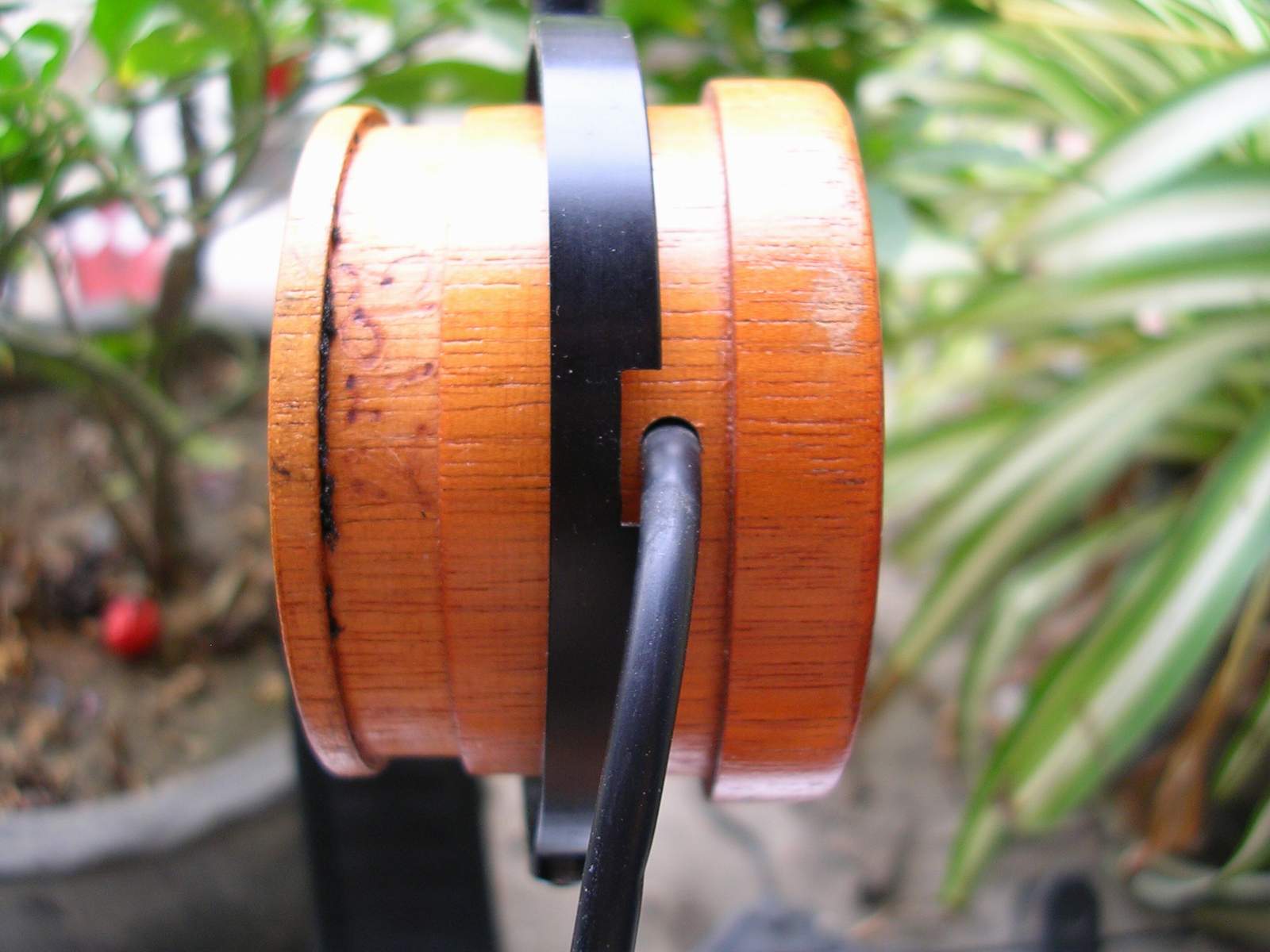

入线孔的位置

入线孔的位置

入线孔的直径比耳机线略粗大概4毫米

入线孔的直径比耳机线略粗大概4毫米

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

264 主题	6931 帖子	286 积分

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 286
注册时间: 2005-4-14

发消息

发表于 2007-10-13 00:22:55 | 显示全部楼层

原帖由 980202 于 2007-10-13 00:13 发表
别光口头支持拿出点实际行动打听一下北京哪里有能车这种精度木头的加工店

要我指点？好啊，首先告诉你方向错误，不要首先指向北京，广东的加工技术和成本都要好于北京，如果一定要找北方，可以到河北香河去找找，那里木家具市场和加工企业国内第二大。

其实要是你要量产，花个w把块钱买台二手车床，圆的木桶想车几个就车几个，顺便家里马桶盖都可以给车出来了

那个说话不算数的gigi到现在还没有给我寄耳塞，咳～～～～

[ 本帖最后由忽然散步于 2007-10-13 00:24 编辑 ]

你站在桥上看风景，看风景的人在楼上看你;
明月装饰了你的窗子，你装饰了别人的梦……

QQ群：23348565（同好同行）

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:23:33 | 显示全部楼层

占位啊啊啊

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:27:21 | 显示全部楼层

你没积极联系他吧
看看那些国外论坛DIY的木桶作品真是漂亮啊比RS1原装的木桶好看多了

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:45:08 | 显示全部楼层

再占两层睡觉

失业了找工作中
QQ 303378383

回复支持反对

使用道具举报

372 主题	6062 帖子	218 积分

难道要耳机坏了才想起我？

Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8 Rank: 8

积分: 218
注册时间: 2003-3-1

发消息

楼主| 发表于 2007-10-13 00:46:07 | 显示全部楼层

准备睡觉咯明早起来还要跑五公里越野哩不能睡的太晚
