一。改动部分
  A： AD1865DAC
    幸得和绅和大人送AD1865OSDAC板子，之后参照其他朋友的装机帖子和自己的器材一直在边玩边改。最后修改如下：
    1。数字IC和DAC芯片部分参照龙版的成品机器找了个易拉罐做了个屏蔽盒子，大大降低外界干扰。
    2。LPF部分电压18V，静态电流还是觉得用的110MA的样子。
    3。LPF模拟电压输出部分的电容没有用原来的FROK电容，改用费力扑的电容，数字部分的还是继续用的贴片的电容，用在数字部分正好。反馈电容用的松下BP无级100UF的，这个电容清爽。
  4。显示部分原来用的1602普通屏幕，远距离看的不是很清楚，改用VFD的屏幕，大方清晰，呵呵。MCU部分单独电源供电，避免干扰。
    原来做好了开声就一下子惊呆住了，声场宽广，音乐味道十足，相当的韵味，对比我用过的AD1853，CS43122。后来在本地烧友聚会上带过去的时候直接接先锋的S9，也是这个声底。

  B：USB声卡
  芯片用的是TUSB3200C的，这个芯片相当的强大，可以查看PDF看看，我只取用他的数字输出给AD1865用，数字输出改动直接参考网上的电路。当然他的模拟部分也是相当的强悍的，原来PCM2702也用了几个版本，USB供电的，单独供电的等。这个不比不比PCM2702的差。

C：耳房部分

    2个耳房分别是狐狸和趣趣的，趣趣的818是相当的好玩，但是都说难玩好，我没有仔细搞，搞了新的用，狐狸的耳房是参考KSA100的名机线路改的，原来我反馈用的BP，最后还是改用ENLA的，厚声点，速度慢点，韵味点。滤波电容用RIFA的。用的冯生的外壳，管子固定在底板上散热，这样可以做的薄一些。

  趣趣的HEF400是参考金嗓子P1000的，电流模的形式，管子配对要求相当的高，幸好有OP后面伺候着，不然中点电压要降低，管子配对头都大了。这个线路动态轻松自然丰满。

年底一起装好就上螺丝了，我用的搭配是：电脑 APE+USB数字输出，TEAC台机同轴进AD1865+耳房+AKG271S耳机。

本文仅做参考。

微尘

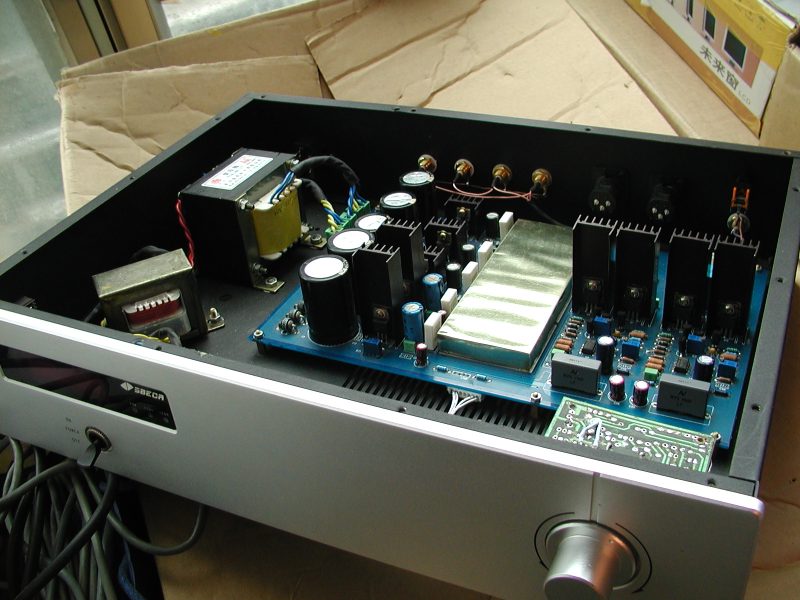

解码器部分

[ 本帖最后由 微尘 于 2008-1-27 20:27 编辑 ]

微尘

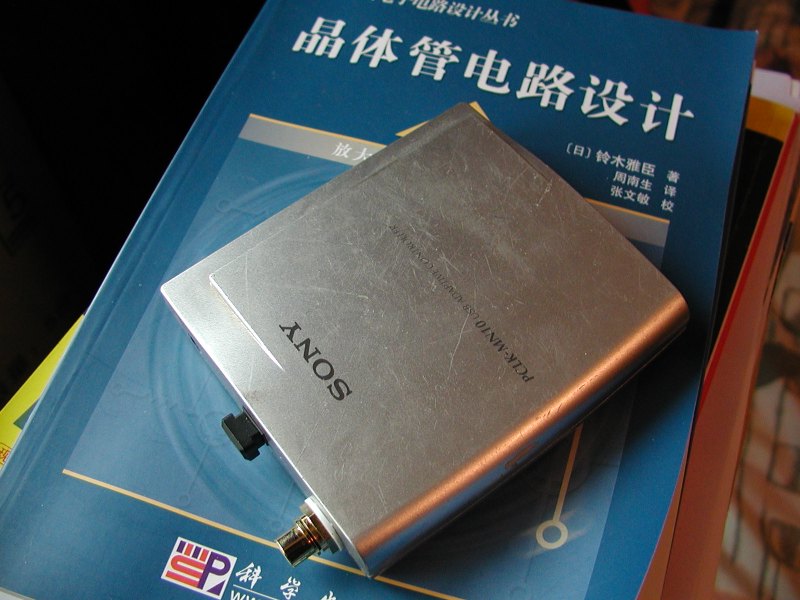

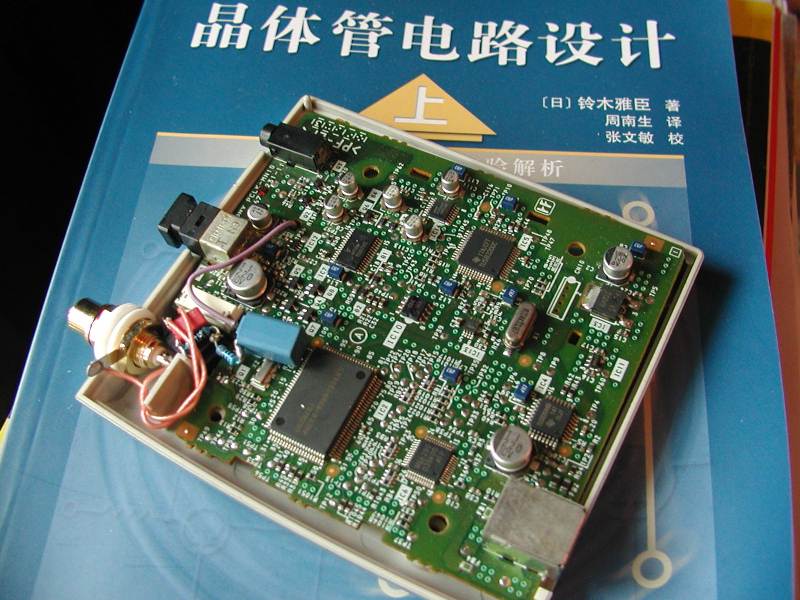

USB声卡

[ 本帖最后由 微尘 于 2008-1-27 20:28 编辑 ]

微尘

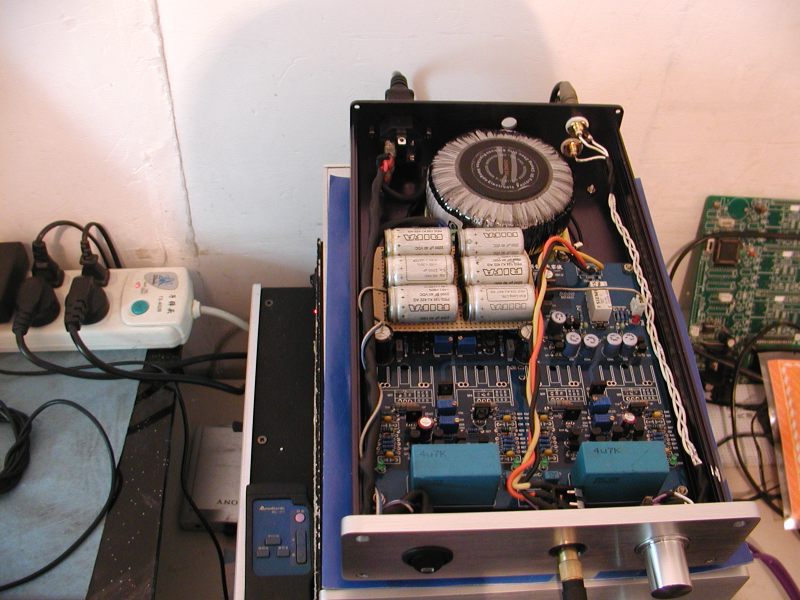

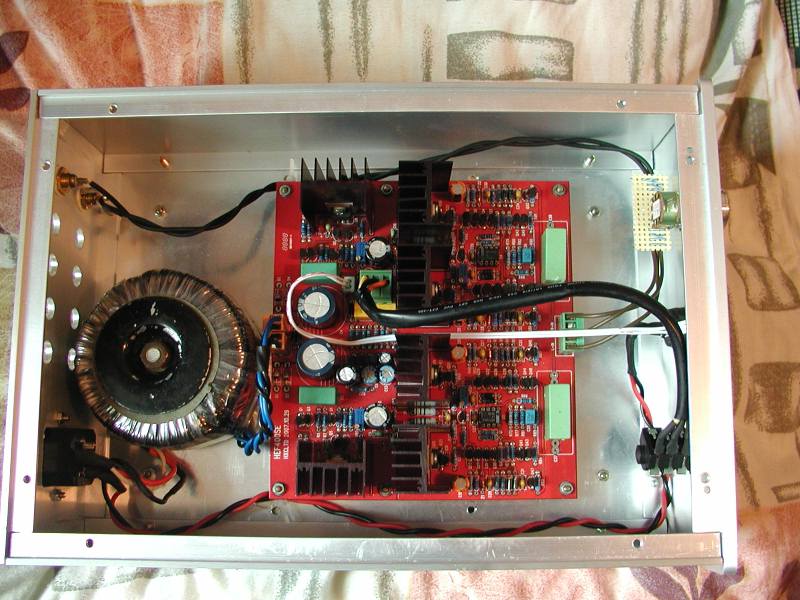

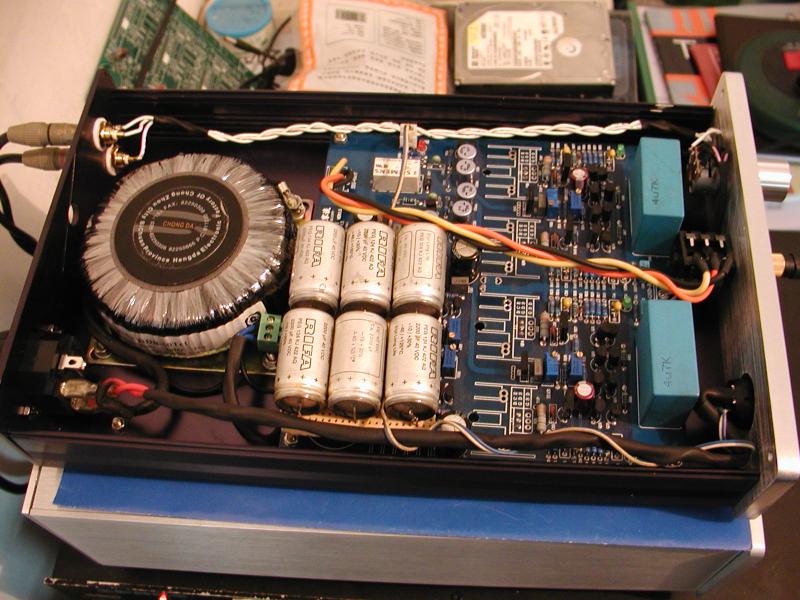

耳房图片

[ 本帖最后由 微尘 于 2008-1-27 20:30 编辑 ]

微尘

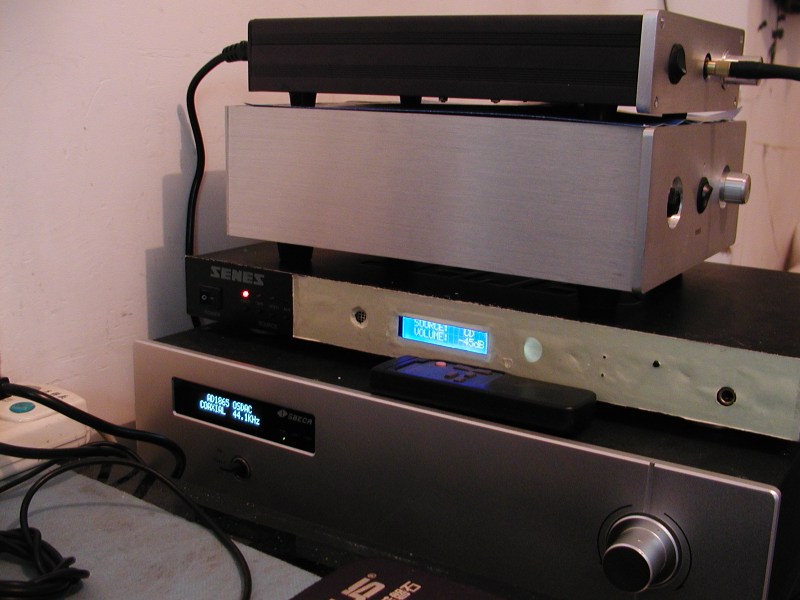

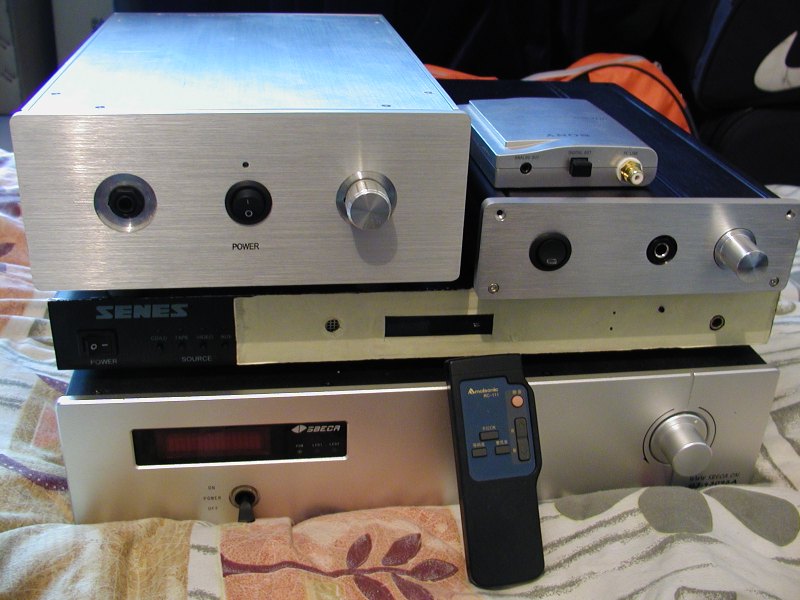

全套搭配PP

[ 本帖最后由 微尘 于 2008-1-27 20:30 编辑 ]

ly008041

耳放的电源很强啊．还装了电流保护？末级静态电流是多少（冯生外壳）？我用的也是冯的外壳．ＰＣＢ卡在槽内，电位器，耳机座直插ＰＣＢ．

微尘

冯生外客那个静态电流120MA。直接底扳散热

胆胆

精品

lsj590822

禁不住口水、、、、

petrucci_zz

照片中再把耳机放上来就全咯。
