较完美的手工制作——耳机放大器

tyf3792 · 发表于 2008-4-29 14:55:25

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

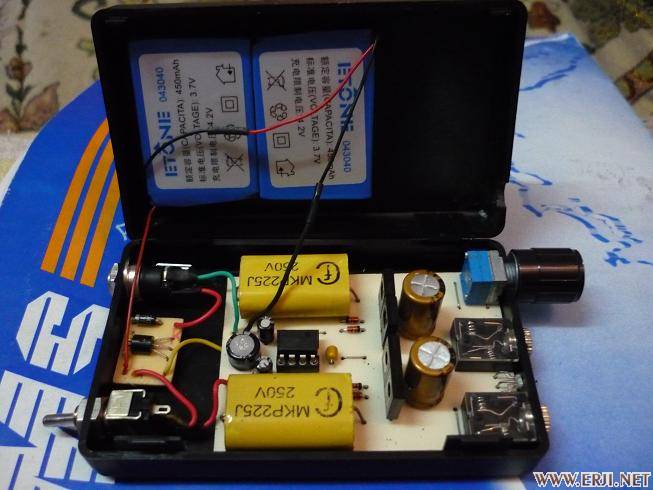

纯手工费时1星期，还不算设计和画图时间。主要推32欧耳机，采用反相（-）输入十倍放大电路，背面有14个贴片电阻哦！打开电源，没有底躁，一片寂静。

我自己试着变换接法实际听音乐比较，分别用JRC4558D、NE5532、AD827试过。JRC4558D和NE5532各有千秋，不分伯仲。正品JRC的4558D一点不输于NE5532地。论耗电量JRC4558D（3mA）还优于NE5532（8mA）
AD827确实不凡，声音很华丽，柔顺中又弹性十足。还勉强对得起它的价格，瓦靠25元啊！可买好一小堆JRC4558D和NE5532了！

pb2008 · 发表于 2008-4-29 20:40:41

楼主有没有电路啊,我也想在五一期音自己做一个玩玩,就是你所用运放＋扩流,却苦于没有电路,如果愿意把电路一起分享好吗？？在此谢过！

tyf3792 · 发表于 2008-5-1 16:38:28

原帖由 pb2008 于 2008-4-29 20:40 发表
楼主有没有电路啊,我也想在五一期音自己做一个玩玩,就是你所用运放＋扩流,却苦于没有电路,如果愿意把电路一起分享好吗？？在此谢过！

已PM

rayleung · 发表于 2008-5-7 23:48:51

最近想自己動手,樓主可以多發一份給我嗎
謝謝

congdanger · 发表于 2008-5-8 12:26:24

新手刚开始做耳放，LZ能PM我电路吗？想试试/

digi01 · 发表于 2008-5-13 11:42:03

DIY的乐趣在于动手,如果只是对照电路图焊零件,是太简单了点.

楼主机器做的很好,空间利用很合理.输入输出和旋钮的位置以及和电路板的配搭,花了不少心思吧.

tyf3792 · 发表于 2008-5-16 13:20:23

原帖由 digi01 于 2008-5-13 11:42 发表
DIY的乐趣在于动手,如果只是对照电路图焊零件,是太简单了点.

楼主机器做的很好,空间利用很合理.输入输出和旋钮的位置以及和电路板的配搭,花了不少心思吧.

同道中人，发言就是有深度，设计时费了我很多精力啊。
下面是我的新DIY作品，把它做成我头像了。

tyf3792 · 发表于 2008-5-21 15:12:03

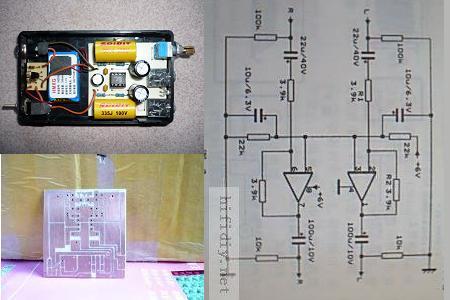

应邀发电路图

bs221 · 发表于 2008-5-25 20:33:03

很喜欢这机子,有机会也整一个玩玩

digi01 · 发表于 2008-5-27 08:39:22

不错,越来越好了.

建议楼主有精力的话再玩玩小管机.

上次你问到我的外壳都是北京西四买的.但没有你这个壳体精致.

plj213 · 发表于 2008-7-8 08:14:46

我想问下电源用电池供电是多少付的？是串联电池组吗？如果用锂电池串联什么解决保护呀？电压低了推动功率不足吧

tyf3792 · 发表于 2008-7-9 12:53:24

原帖由 plj213 于 2008-7-8 08:14 发表
我想问下电源用电池供电是多少付的？是串联电池组吗？如果用锂电池串联什么解决保护呀？电压低了推动功率不足吧

锂电池串联时要注意一致性问题。充满电压8.4V最低可放电到5V，完全适应本机。您仔细看图分析吧

小小啤酒肚 · 发表于 2008-7-10 13:36:44

也想焊一个玩儿……

想起大学时焊收音机，很有成就感，那声音，那音质，是世界上最好的。哈哈

tyf3792 · 发表于 2008-8-14 18:05:20

fxy1205 朋友有空到这里看看吧，我的图纸不会有错的！

cfanzfr · 发表于 2008-8-18 23:03:45

电路图和实际不符的，实际照片看上去像是用晶体管扩流的。

		自动登录	找回密码
密码			注册

[pc-fi软件] 较完美的手工制作——耳机放大器

感谢关注耳机俱乐部网站，注册后有更多权限。

一

外接12V稳压电源充电，内置可充电 7.2V 450mah 锂电池组,内带自保护充/放电电路。
