用一个8050驱动风扇，推不动，大家帮忙给看看

nilianbao · 发表于 2008-5-27 18:28:31

您需要登录才可以下载或查看，没有账号？注册

x

子木原件库画图真方便:D

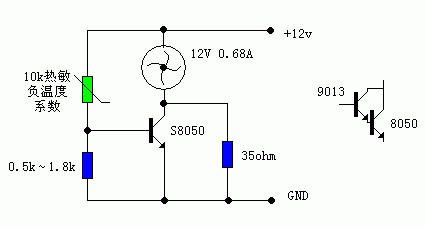

如图
取样电阻试验了500欧到1.8K，可是风扇两端电压总是上不去9V，（热敏头接到散热片上时阻值大概7K）
是因为8050饱和了吗？可是PDF里说8050是25V 1.5A啊
试验了用9013和8050并联，没效果
非得用小功率管推中功率管再推风扇才行吗？

13083223083 · 发表于 2008-5-28 03:34:34

这种电路还是使用运放好。原因：楼主的设计初衷应该是让三极管工作在开关状态，即温度升高时风扇转，温度降至一定时，风扇停转。但三极管容易工作到线性区，造成驱动不足，并且在管子上产生功耗损坏管子。

tyf3792 · 发表于 2008-5-28 10:29:33

建议改用TL431

子木 · 发表于 2008-5-28 23:03:16

用比较器做个窗口电路

H.Cavendish · 发表于 2008-5-30 22:55:32

绝对不能这么做啊，BJT有严格的工作点区域，如果偏置电压不再放大区的话。。。。。

H.Cavendish · 发表于 2008-5-30 22:56:44

可以尝试用MOSFET，如果简单的话。

tyf3792 · 发表于 2008-5-31 15:42:54

子木原件库,哪里能下载啊

nilianbao · 发表于 2008-6-14 20:07:14

原帖由 tyf3792 于 2008-5-31 15:42 发表
子木原件库,哪里能下载啊

子木画的

qqqyb · 发表于 2008-6-15 12:11:43

看电路，电扇和35ohm电阻连接在12V电源上，不管三极管状态如何，电扇始终是转动的。
当温度升高时候NTC电阻值降低，Vbe升高，三极管导通，流过电扇电流增加，风扇加速。
NTC电阻和三极管是给风扇调速用的。

9i0 · 发表于 2008-6-16 21:19:14

那个8050集电极、发射极上并联的旁路电阻大了，不要超过15欧姆，否则8050负荷很大可能就驱动不了电风扇。

[ 本帖最后由 9i0 于 2008-6-16 21:21 编辑 ]

yanbing08726 · 发表于 2008-7-26 21:35:12

LZ电路有问题，8050工作在线性区，肯定发热很厉害！

carcav · 发表于 2008-7-31 14:11:45

1 8050工作在放大状态
2 35欧电阻功率不足
3 温感输出驱动力不足

fengxi · 发表于 2008-8-20 10:51:30

驱动电压太低了，如果用12v的风扇则驱动电压在18v

200B · 发表于 2008-8-24 20:46:48

只有这个答案正确，难道楼主真把8050当开关了？三极管有个参数叫饱和管压降，三机关工作在开关状态时，实际是工作在饱和与截止两个状态。
