CD及CD机的工作原理

canicula

交易区新帖推荐

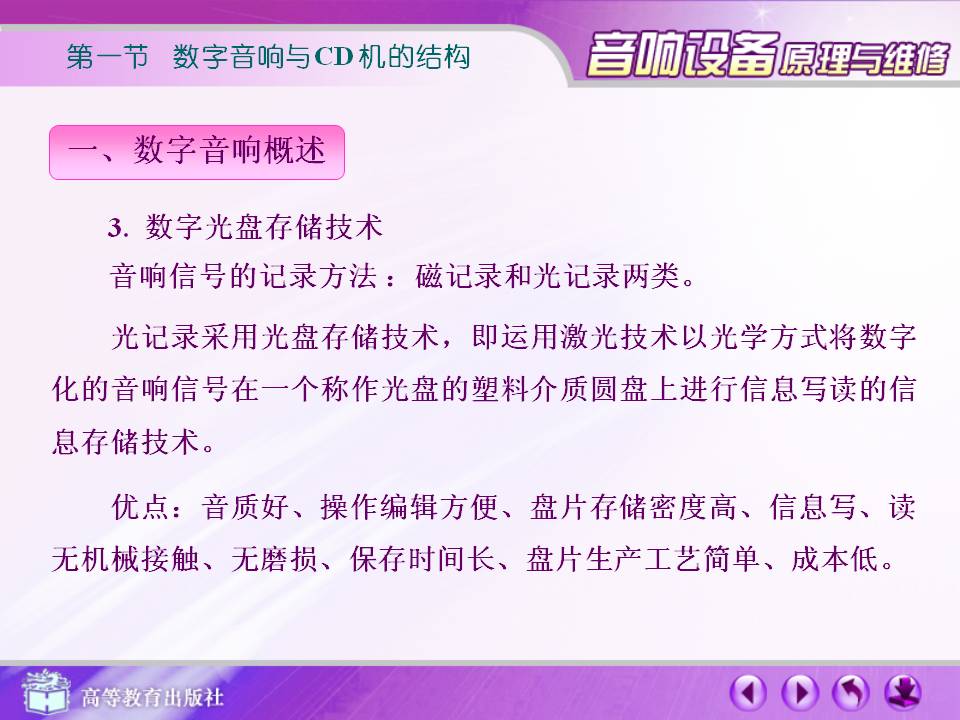

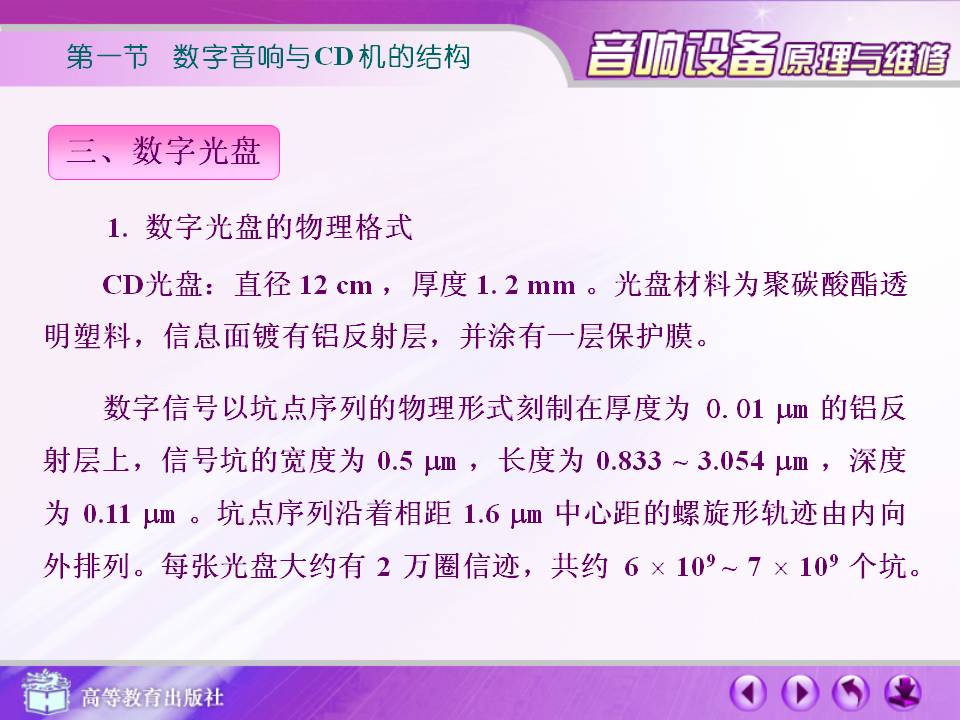

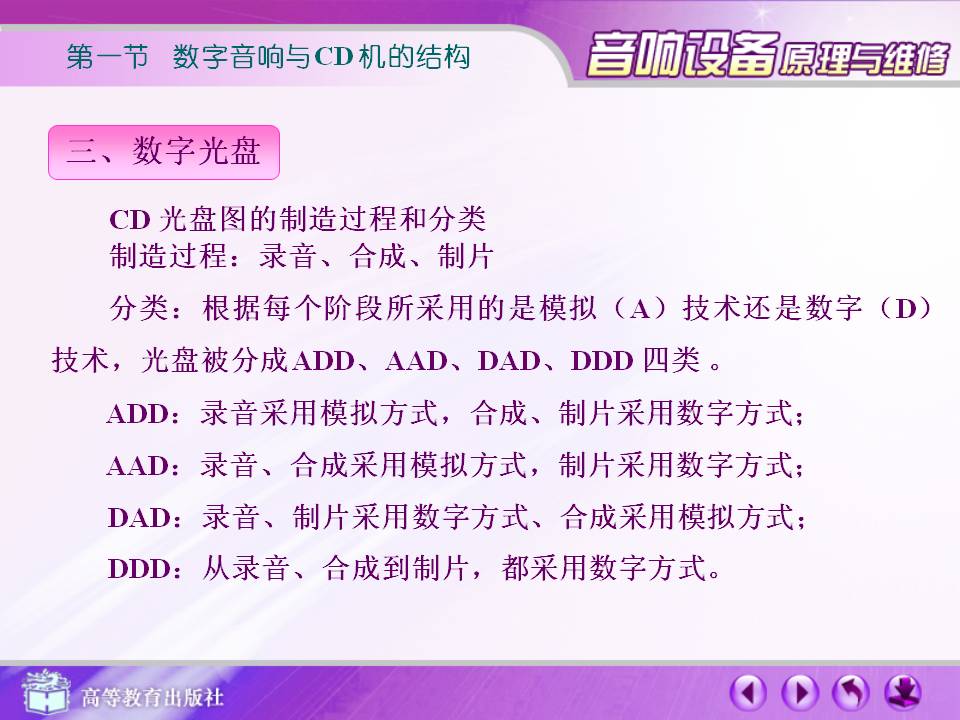

主要介绍CD及CD机的工作原理、实现方式、包括部分维修的内容。这是一个PPT文件截图而成，77个文件，5M多，慎重打开。有希望看到PPT文件的可留下邮箱地址，我会发过去。作为一个资源可以供大家讨论其他问题时引用。
其实ppt文件是在网上找到的，可惜忘了地址。

daijun_cp@hotmail.com
franklinzou@163.com
lrgfc@126.com
caideyong@gmail.com
scaglietti@qq.com
cgdbbzy123@sina.com
zcm9@165e.com
wn-sandy@163.com
lztxdi111@163.com
jsq_cy@sina.com
fragbai@gmail.com
xggx2002@163.com
tianshizsp@163.com
shenxu_6213@126.com
iestar@gmail.com
talent-zhu@163.com
84855471@163.COM
lmcao38@126.com
Evan_xia@qq.com
yansongyu@gmail.com
452799046@qq.com
angra0626@163.com
icemen@netease.com
bobmarly7758@yahoo.com.cn
zoe1192008@163.com
lidezhong@163.com
lbcpcs@gmail.com
prosche_911@sina.com
windfighter1987@126.com
837739483＠qq.com
bcd6@yahoo.cn
rainmanhl@hotmail.com
xyt177713@sohu.com
Rossis_sjs@hotmail.com
wudin23@gmail.com
4316689@qq.com
wenzhouqi@yahoo.cn
3627407@qq.com
tiandaoke@gmail.com
jwl_1983@yahoo.com.cn
digitky@yahoo.com.hk
bbblucky@hotmail.com
fanlve@yahoo.com.cn
syjbmwpower@hotmail.com
yujian911172@163.com
80069157@qq.com
rickywiseman@163.com
eudemon7@163.com
jazzleave@163.com
airslf@163.com
unicomjiangtao@126.com
del_lbn@yahoo.com.cn
nothing1987@citiz.net
segawxf@google.com（给你发了两次，第一次有个投递错误回复，第二次成功发送。可能会有一个错误的邮件。有问题再联系。第二次也失败，请检查邮箱设置或是换个地址。）
kendal3334@hotmail.com
[email=ljw100@126.com]ljw100@126.com[/email]
beilamode_1987@yahoo.com.cn
skyin1@gmail.com
已发，请查收。

[ 本帖最后由 canicula 于 2009-1-29 18:06 编辑 ]

canicula

续。每天发图有2M的限制，估计今天就这么多了，明天继续。

梦思杨

skyin1@gmail.com

老大，给一份咧~~

canicula

已发，请查收。

beilamode

beilamode_1987@yahoo.com.cn
拜托了。谢谢
已经收到了，十分感谢。

[ 本帖最后由 beilamode 于 2008-9-12 16:54 编辑 ]

梦思杨

收到了，多谢~

ljw100

请给我一份，谢过。

粗看了一眼，觉得以上的内容有两点叙述不够，其一是EFM调制，其二是CD帧格式。

另一处说法值得商榷（在第一节的二）：这一串二进制编码包含了模拟音频信号中的所有信息。

看来要弄清楚，得需要更详细的资料。

ljw100@126.com

[ 本帖最后由 ljw100 于 2008-9-12 17:12 编辑 ]

canicula

原帖由 ljw100 于 2008-9-12 16:53 发表
请给我一份，谢过。

粗看了一眼，觉得以上的内容有两点叙述不够，其一是EFM调制，其二是CD帧格式。

另一处说法值得商榷（在第一节的二）：这一串二进制编码包含了模拟音频信号中的所有信息。

看来要弄清楚， ...

还有关于EFM调制和CD帧格式更多的资料，慢慢发吧。
关于红色的地方你的意思是编码中缺少关于时间的信息吗？

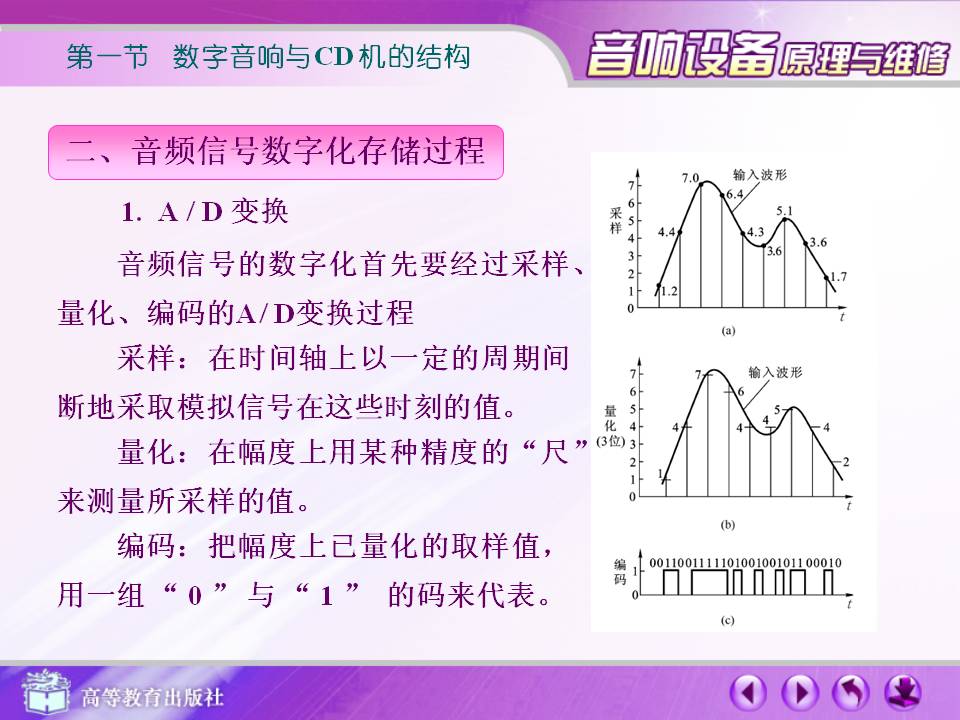

脉码调制包括抽样、量化和编码三个过程。每隔一定时间从连续变化的模拟信号中取出一个瞬时值，从而得到一系列电平幅度不同的脉冲信号，即脉幅调制(PAM)信号，这个过程称为抽样。抽样后，各脉幅调制信号的电平幅度用量化级来衡量。量化级分为有限数目的幅度间隔。在某一级幅度范围内的抽样脉冲都取同一值。这个过程称为量化。经过量化的脉冲幅度只是近似于脉幅调制信号，由此产生的误差，称为量化失真。最后，将量化后的每一脉冲幅值用一组二进制数字代码表示。这个过程称为编码。

ljw100

原帖由 canicula 于 2008-9-12 17:32 发表

还有关于EFM调制和CD帧格式更多的资料，慢慢发吧。
关于红色的地方你的意思是编码中缺少关于时间的信息吗？
脉码调制包括抽样、量化和编码三个过程。每隔一定时间从连续变化的模拟信号中取出一个瞬时值，从而得到 ...

数据编码不需要绝对时间信息，其相对时间信息已含在编码中了。

我质疑的地方是，如果模拟信号的带宽如果超过20KH，那句话就不成立了。当然如果现在的录音设备都滤掉20KH以上的声音信息，那样说是正确的。

其实规定20KH，是一个折衷的产物，其一因是人耳可直接听到的带宽约20KH，其二我怀疑是受当年数字技术和成本代价所限。一旦定下来，就成了一种“体制”，再难以改动。

我怀疑原始信号的带宽不止20KH，当然如果有如此高频率的信息，那也是高频谐波分量，虽人耳部不可直接听到，但对音质有影响。

已收到，谢了。

[ 本帖最后由 ljw100 于 2008-9-12 17:57 编辑 ]

kendal3334

kendal3334@hotmail.com
谢谢，麻烦给我也发一份

收到，谢谢~~

[ 本帖最后由 kendal3334 于 2008-9-12 18:20 编辑 ]

canicula

或许现在制作CD的母带，在录制时使用的频率和带宽可能都超过CD标准的范围，为了能兼容CD的格式，才把经过处理的数据放入CD中。

小白

录音时的话筒拾取的信号,是最最原始的"母本",这个信号是模拟电信号,但第一时间被A/D转换设备变为数字信号. 之后的保存,编辑,混音,均衡等工作,都在数字领域内进行.

所以母带的频宽是否20-20000赫兹,要看所用的A/D转换设备的精度. 只要它是44100赫兹取样的,频率上限就必然是2万赫兹. 但如果是96K赫兹取样的,高频上限就能达到4万多赫兹了. 关键看这个.

阿斯兰萨拉

我也要一份， 麻烦LZ发一份到: segawxf@google.com
谢谢！

canicula

第二次返回了一个错误信息。换个地址或是看看邮箱有什么问题。

[ 本帖最后由 canicula 于 2008-9-12 19:03 编辑 ]

nothing

感谢楼主慷慨分享，麻烦发我一份，谢谢！
nothing1987@citiz.net
