剖杀1、2代 MSB 旗舰DAC

徕卡 · 发表于 2008-11-21 00:17:57

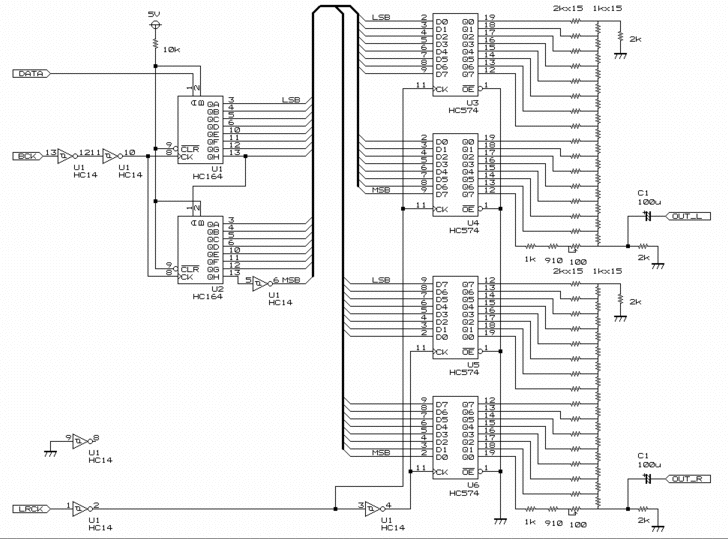

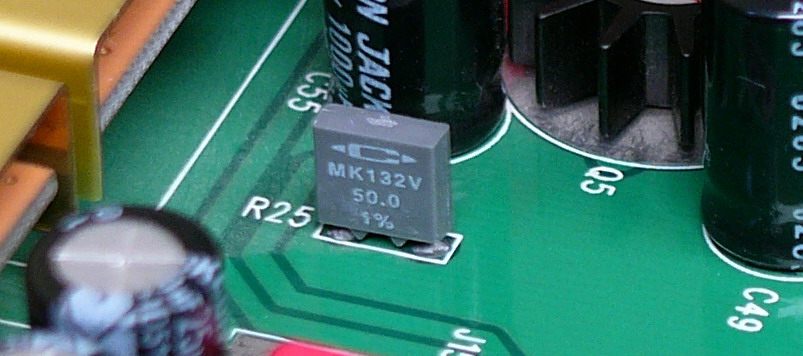

是R-2R式的电路，后面没有滤波及缓冲，用50欧电阻直送输出座。

KGy · 发表于 2008-11-21 00:21:32

带散热片的圆东西是电源么？集成电路还是三极管？

KGy · 发表于 2008-11-21 00:23:09

不知道这玩意国内有强人DIY不。。。
这东西原理都知道（教科书上都不缺），做好了那可绝对不简单。

徕卡 · 发表于 2008-11-21 00:29:22

原帖由 KGy 于 2008-11-21 00:21 发表
带散热片的圆东西是电源么？集成电路还是三极管？

是电源三极管

徕卡 · 发表于 2008-11-21 00:30:20

盒内几乎和这图一样

KGy · 发表于 2008-11-21 00:51:34

拜谢

nadesicozhao · 发表于 2008-11-21 10:37:54

同R-2R的经典PCM1704有啥区别

徕卡 · 发表于 2008-11-21 15:19:03

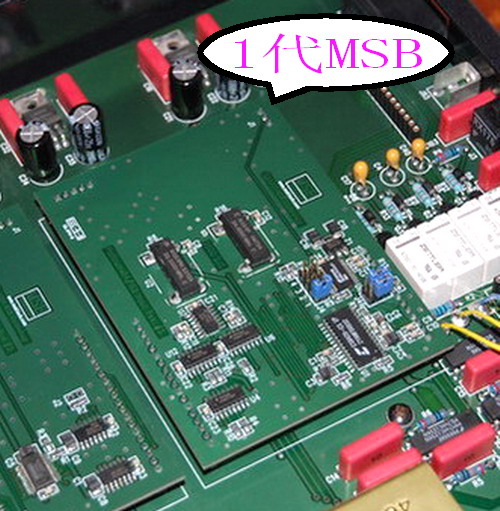

第1代MSB处理部分，接收芯片CS8420。

徕卡 · 发表于 2008-11-21 15:27:24

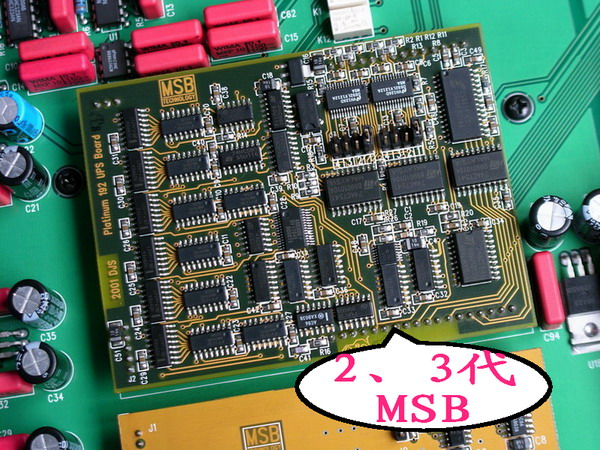

另2、3代MSB的输入用CS8414

Firenzer · 发表于 2008-11-21 19:17:10

下面的那片板是192的升频板啊。

徕卡 · 发表于 2008-11-21 19:47:14

原帖由 Firenzer 于 2008-11-21 19:17 发表
下面的那片板是192的升频板啊。

上面(第一代)也是192K

Firenzer · 发表于 2008-11-21 19:48:01

手痒了，也上个模块大家看看！！

徕卡 · 发表于 2008-11-21 19:49:41

高文的

[ 本帖最后由徕卡于 2008-11-21 20:09 编辑 ]

徕卡 · 发表于 2008-11-25 23:42:19

原帖由 Firenzer 于 2008-11-21 19:17 发表
下面的那片板是192的升频板啊。

输入和升频全在这块板上，另一块是DSP部分。

redshoe · 发表于 2008-11-26 10:31:35

直接用水就能洗阿太强大了
