从1910-1935年间的德意志制造的商品化绝品电子管，1903-1929年间的管子也有许多、但多数是“试验型”管子、几乎没有形成商品化生产，这里只向大家介绍一下1910-1935年间的德意志制造的商品化绝品电子管23种类，不用说大家能够亲自用到、就是看一眼照片也是福分啊、不足的地方请大家来补充、今后当作资料也是很有用的、希望大家喜欢-----谢谢。

翻译待整理中----资料来源《Premium Audio》No.01

EVN94受信管
1914年德律冯根制、目前保存的样品管子仍然可以正常工作，非常的贵重！

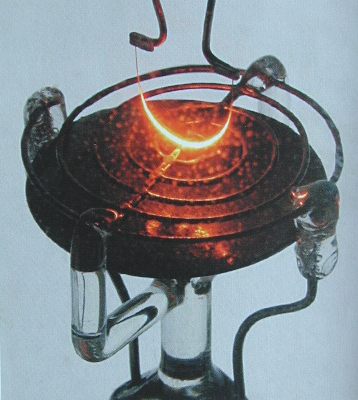

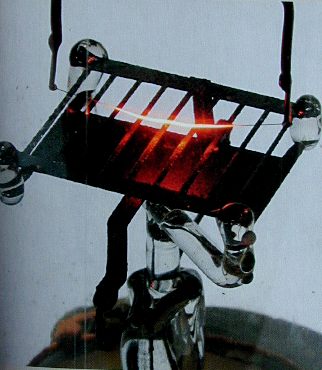

工作着的灯丝漂亮至极~~~

[ 本帖最后由 kell 于 2008-12-31 21:57 编辑 ]

kell

EVN171、德律芬根1916年制造
是EVN94的改进型，增加了防误插卡座。是当年比较流行的功放管，用于公房、收音机等。

[ 本帖最后由 kell 于 2009-1-1 09:21 编辑 ]

kell

A、西门子1914年制造，三极管。
电极结构类似于EVN94，屏极为长方形、比较像“烤盘”、主要用于当年的电话中继放大。负荷120千欧，需配输出变压器、历史“声音”的体现。

[ 本帖最后由 kell 于 2009-1-1 09:31 编辑 ]

kell

K1、AEG（西门子伞下子公司）1915年制造，是西门子A的改造型，仍然是电话机系统的电压放大用管，后来一直到K6，后被用在“公房”上做放大用、低音强劲。

[ 本帖最后由 kell 于 2009-1-1 09:41 编辑 ]

kell

RJW、塞迪西1916年制造，第一次世界大战的军用品管子，
类似西门子A、后期将栅（屏）极改为水平式。也是电压放大用管。

[ 本帖最后由 kell 于 2009-1-1 09:50 编辑 ]

kell

VS27、西门子1919年制造。
是一战期间开发的产品，现在是世界级的珍品！没有详细资料、栅极电压800伏、、、很难分类，估计是送信管或是低频放大管。灯丝及玻璃构造非常的漂亮、可见当时的能工巧匠之一斑、、目前就是在德国也是看不到的。

[ 本帖最后由 kell 于 2009-1-1 09:59 编辑 ]

kell

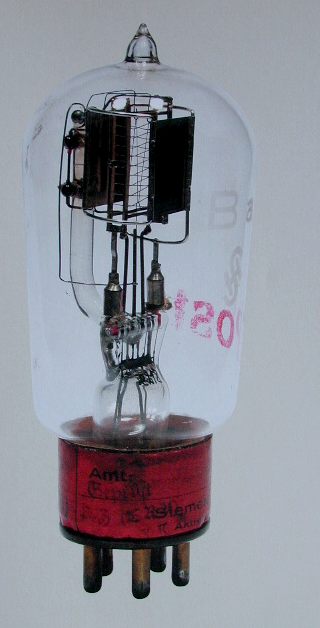

Ba、西门子1920制造
是B系列之一，BO的后继、有两块屏极，类似WE101、102。
被称为近代三极管女王、适用于前级等小电流场合。

[ 本帖最后由 kell 于 2009-1-1 10:07 编辑 ]

kell

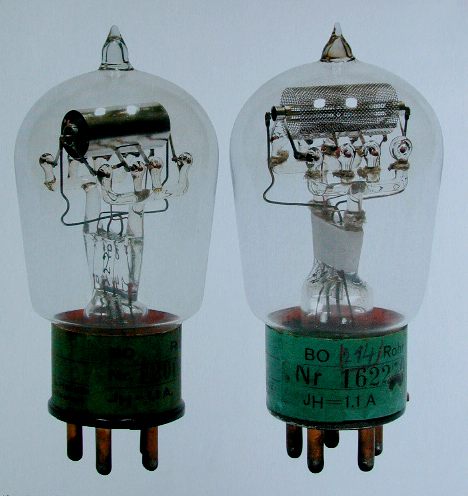

BO、西门子1926年制造。
当年电话系统用管、适合小信号放大用。后期的屏极首次实施镀膜、分为网屏和平屏，音色各有不同。屏极上有8支接线爪、造型比较别致。

[ 本帖最后由 kell 于 2009-1-1 10:16 编辑 ]

kell

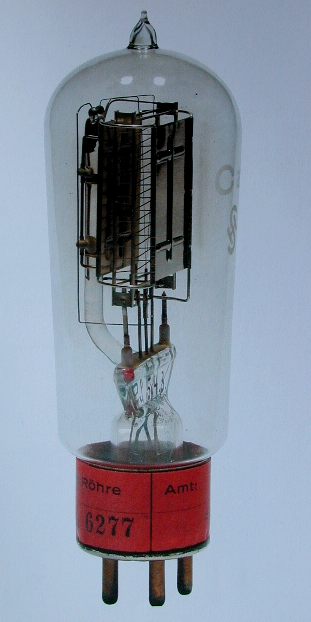

Ca、西门子1926年制造。
Ca与OCK是同期开发的，同是为了当年海底电话电缆而开发的中继放大输出管，Ca管的屏删极比当时西电的稍大些、直热管子。现在有部分大烧用在后级上。

[ 本帖最后由 kell 于 2009-1-1 10:27 编辑 ]

kell

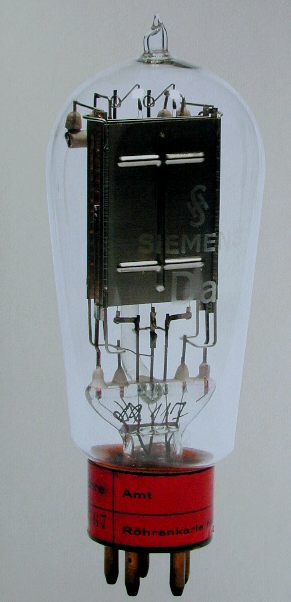

Da、西门子1926年制造。
是为了电信开发的低信号放大输出管，CO的改进管、后来全部被用在音响器材上了。
栅屏极构造与WE205D基本相同。

[ 本帖最后由 kell 于 2009-1-1 10:39 编辑 ]

kell

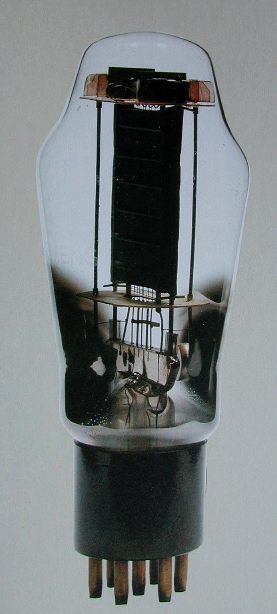

Ed、西门子1935年制造。
电话系统中、当时最大的输出管子了，与美国的2A3、AD1极其相似，有人说是欧版的2A3。声音比较“美”，但有些平面感，这可能就是当年欧洲的真实录音。

[ 本帖最后由 kell 于 2009-1-1 10:53 编辑 ]

kell

RE504、RE604，德律冯根1927-28年制造。
声音非常的柔软、听小提非常有韵味。

[ 本帖最后由 kell 于 2009-1-1 11:00 编辑 ]

kell

AD1、飞利浦（德律冯根）1935年制造。
欧版的2A3，极具欧洲的代表风格---8脚。2A3大家都熟悉、就不多嘴了，冯根的风采!

[ 本帖最后由 kell 于 2009-1-1 11:09 编辑 ]

kell

RS31、德律冯根1920年制造。
20年代初的送信管，和低频相比、略偏向高频段，中低域的量少些。
用法得当的话、大有人喜欢。作为音响用管子、不必加以高电压、选用C电源可能会比较好。

[ 本帖最后由 kell 于 2009-1-1 11:22 编辑 ]

kell

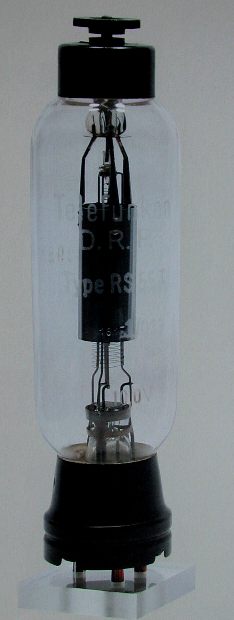

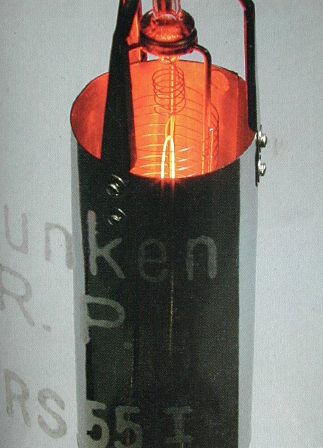

RS55、德律冯根1920年制造。
构造与RS31相似、原型是VS27，三脚。分为RS1-RS5等型号，送信管。
为了适应高电压、屏极均为镍板，当时的制造技术也是毫不行胡、决不妥协的。
