掀起你的盖头来_LHH900R拆卸记

快乐小猪 · 发表于 2009-6-21 22:40:20

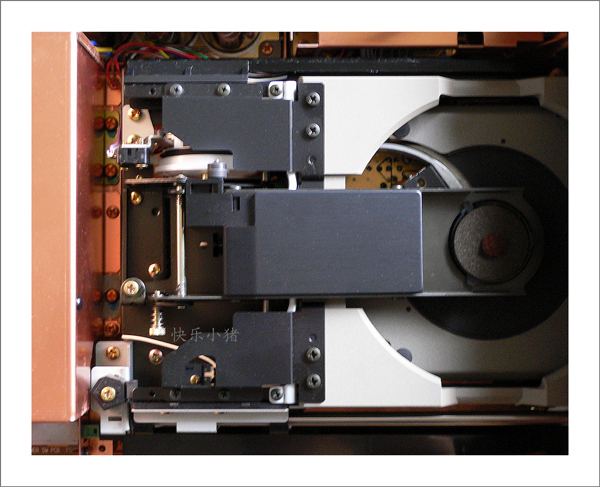

左侧是转盘机构和变压器。
转盘是CDM4pro；变压器共两个，藏在屏蔽罩下。

快乐小猪 · 发表于 2009-6-21 22:43:54

移出片仓后，就能瞧见下面的转盘机构了。

bruceshen · 发表于 2009-6-21 22:48:13

拆了机器要用扭力螺丝刀的飘过。。。

机器不能随便拆。。。

快乐小猪 · 发表于 2009-6-21 22:58:44

原帖由 bruceshen 于 2009-6-21 22:48 发表
拆了机器要用扭力螺丝刀的飘过。。。
机器不能随便拆。。。

插播广告：小猪手艺，品质保证！

dxx · 发表于 2009-6-21 23:02:02

快乐小猪 · 发表于 2009-6-21 23:06:01

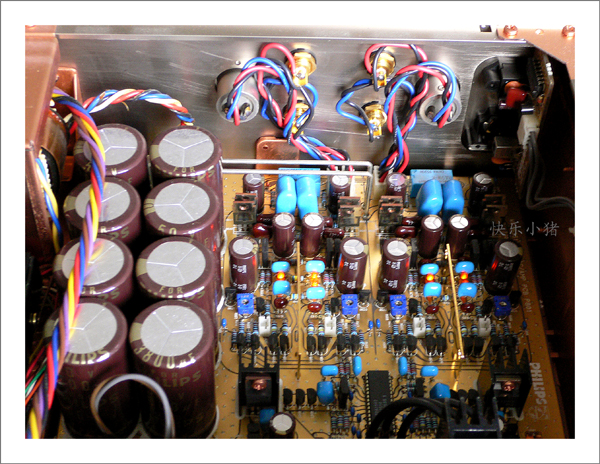

右侧是稳压电源、解码电路和模拟放大电路。下方独立的电源板，是专为数字电路供电的。
由图可见，PHILIPS在供电和模拟放大上舍得投入，看来厂家比较看重这两部分。

bruceshen · 发表于 2009-6-21 23:07:26

原帖由 快乐小猪 于 2009-6-21 22:58 发表

插播广告：小猪手艺，品质保证！

就像汽车，关键部位必须用扭力扳手，否则对谐振点会有极大的影响，直接影响到声音，我体会过了。所以才这么说。

这个靠手工不来赛的。

springson · 发表于 2009-6-21 23:09:14

什么叫扭力扳手啊?

lushijie · 发表于 2009-6-21 23:13:13

看到这些大电容，就已经被她征服。

快乐小猪 · 发表于 2009-6-21 23:18:08

虽然LHH900R与LHH800R生产年代接近，模拟放大电路却完全不同，显然是重新设计。可见，设计师认真对待LHH900R的研发，而非蛋炒饭。模拟放大是平衡线路，采用分立元件搭建，小猪喜欢～

bruceshen · 发表于 2009-6-21 23:19:50

原帖由 springson 于 2009-6-21 23:09 发表
什么叫扭力扳手啊?

先松开所有螺丝，确认绝对松开，此时磅数为0。调整扳手上的磅数刻度，一个个按刻度上的磅数上紧罗斯，这样所有罗斯的扭力都一致，微调声音可以加减磅数。我和dragon都体会过了。

快乐小猪 · 发表于 2009-6-21 23:20:08

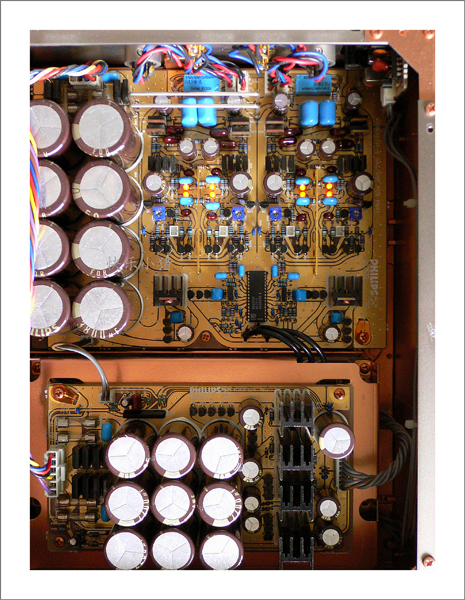

电路板表面呈金黄色，煞是漂亮。
有趣的是，还点着八盏小灯，莫非为将来推销灯泡埋下伏笔？

springson · 发表于 2009-6-21 23:25:40

以前听说过咸菜要调整扭力的,机器看来也是,实验的是啥机啊?

原帖由 bruceshen 于 2009-6-21 23:19 发表

先松开所有螺丝，确认绝对松开，此时磅数为0。调整扳手上的磅数刻度，一个个按刻度上的磅数上紧罗斯，这样所有罗斯的扭力都一致，微调声音可以加减磅数。我和dragon都体会过了。

快乐小猪 · 发表于 2009-6-21 23:26:59

再来张电路板前侧的特写。
有三根缆线特别粗壮，连接部位也很精密的样子，不知是啥东东，请知道的朋友介绍一下。

springson · 发表于 2009-6-21 23:29:15

数据线
