来了来了！改平衡的各种接法有图更直观（内有散步老师的详细解答）

xinxin1009 · 发表于 2010-3-30 16:08:59

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

刚刚散步老师给了三张图可以很直观的看明白各种平衡接头的接法分享给大家在此鸣谢散步老师

[ 本帖最后由 xinxin1009 于 2010-3-31 02:05 编辑 ]

忽然散步 · 发表于 2010-3-30 16:34:04

http://bbs.headphoneclub.com/vie ... 02929&extra=&page=1

星星，赵版发过帖子，参考下

忽然散步 · 发表于 2010-3-30 16:35:43

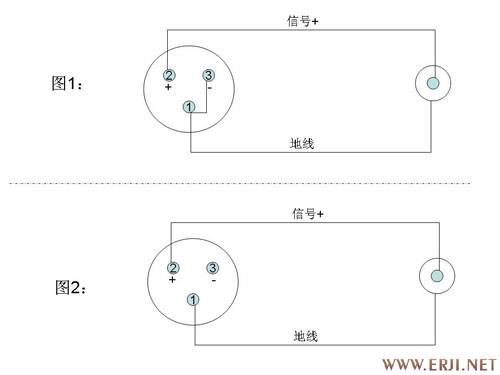

你要的是不是这张图啊？

忽然散步 · 发表于 2010-3-30 16:39:41

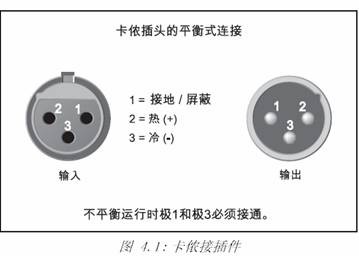

什么是XLR平衡插头？
   在俗称“卡龙：Cannon(XLR)头的结构上，它具有一个金属或塑胶成的外壳，有一个卡榫或是供卡榫钩住的洞，使得公母头在结合後不会脱落；它的接点可以从二个一直到七个之多，而一般音响器材会用到的Canon(XLR)接头，绝大部份都是三个接点。而Cannon头与RCA头不一样的地方在於：RCA头一定是公头，而座一定是母座（箭头所指）。
   但是Cannon接头则不论是头或者是座都有公母之分。在此另外说明；所谓头指的是接在讯号线上可以活动的接头；而所谓公的，就是信号接触是呈棒状的，同理，母的就是指接触点是孔状的。一般言之，讯号的输出端是公头或公座，而输入端是母头或母座，在自己装制平衡式扩大机，或者焊制平衡式讯号线时不可不慎，以免发生同性相斥的窘境。
   在XLR的三个接点中，接线是有一定规则：你可以发现在插头或插座上这三个接点会有1,2,3的编号标示，1号一定是地线。XLR母头或母座的1号孔内的金属接触片来得比其他2、3号孔内的长。这是为了在连接的时候，地线会比信号先完成接触；分离时地线会比信号晚分离，确保开机状态中插拨讯号线时不会发生意外的碰声或击毁喇叭。2，3脚则分别连接着火线和地线。
有一点必须特别注意；欧规(含日规)和美规系统的接法是相反的，美规第2脚是火线，欧日规则第3脚是火线。如果没有注意到这一点，则不同厂牌器材搭配之後，可能到最後整个系统出来的声音是相反的。
一般来说，XLR“加龙”接插件的三个脚，按照IEC-268号白皮书的规定，2脚接信号的热端，亦即信号的正+端，1脚是电缆的屏蔽层，平衡式接法时，3脚接的是信号的冷端吗，亦即信号的负- 端。若非平衡式连接，则3号脚悬空或并在1号脚位上。目前，我国以及世界上绝大多数国家的音响器材都遵循这一规定。
   然而，也有一些国家或地区，特别是上个世纪80年代前，或更早些时候，如欧洲和日本等一些国家地区（我国的标准和美国一样）就采用或奉行英国曾一度采用过的规则：即把3脚接信号的热端，而将2脚接信号的冷端，1脚仍为屏蔽层。像这样的器材在国内市场上仍然经常见得到的。
2脚与3脚错接，除了导致整个音响系统的相位紊乱外，有时还会引发意想不到的故障或后果，因此，在使用连接平衡端口器材多国杂陈的系统时，必须仔细检查判明后才能投入正常使用的。

   所以在开声前最好看看说明书，因为每一部带有平衡式端子的音响器材，一定会详细说明那一脚是火线，那一脚是水线，只要仔细看说明加以推演即可；万一从讯号一路搭到後级却发现输出是反相时，最简单的方法就是将喇叭线正负反接就可以了。
   对于很多专业的有源主动式监听音箱来说，通常都是使用专业的三芯的接头，属于平衡式连接输入方式的三芯插头，亦称XLR平衡输入、输出接驳端口,俗称卡侬接口。XLR端口的接点可以从二个一直到七个之多，而一般音响器材使用的接头绝大部分都是三个接点。XLR与RCA接头另一个不一样的地方在于：RCA头一定是公头，而座一定是母座，但是XLR接头则不论是头或者是座都有公母之分。在讲解平衡输入的细节之前，最好先来了解一下平衡线路的原理和概念。
　　一个真平衡设计的线路，是指波形的正半波与负半波分别用一组扩大线路放大，最后再耦合成完整的波形，所以真平衡设计的线路每声道应该有两组完全相同的对称零件，两声道加起来就是四组零件，成本自然会增加许多。有些功放或是高档有源音箱虽然有平衡式XLR端子输入，却不一定采用的是真正的平衡线路设计。以加拿大Linear功放为例，除了具有XLR接头外，每声道的RCA接头也有两个，分别输入正负半波的讯号，一般家庭使用则必须将两个RCA端子短路才行，这才是彻头彻尾的全平衡放大系统。不过即使在高档音响产品中采用真正的平衡式设计的也寥寥无几。
　　平衡传输线里有三芯，一芯负责正半波讯号，一芯传输的是负半波讯号，最后一芯则无疑就是地线了。由于接地是悬浮独立的，所以在长距离传输时不易受到外界杂波讯号的干扰，专业器材多使用平衡接口就是因为它即使长距离传输依然具有高信噪比的优点。另外，平衡传输也可大幅降低共模失真。如果放大系统内是真正的平衡线路，当然使用平衡接线最能发挥效果，不过只使用单端接头，平衡线路还是会开足马力在工作，并不会另一半线路就休息了。有相当一部分音箱和音响产品并不是真平衡线路，通常XLR接头的正负半波接端会一起进入线路板的同一个点，XLR接头在此只是好看与方便，并没有太突出的作用。

xinxin1009 · 发表于 2010-3-30 20:03:00

俺要四芯接法的那张图、、、、

lovemusicli · 发表于 2010-3-30 20:11:10

此贴收藏

36540155 · 发表于 2010-3-30 21:04:12

NB
帮顶

忽然散步 · 发表于 2010-3-31 00:51:37

星星，应该是这张了

忽然散步 · 发表于 2010-3-31 00:54:03

怒了，居然还不是

xinxin1009 · 发表于 2010-3-31 01:10:11

:D :D 别怒
已经很清楚啦！~
只不过。。。
还不是

忽然散步 · 发表于 2010-3-31 01:25:39

什么叫耳机双推(平衡驱动)
