手把手教你 DIY （第一集）---电源线（听感更新在78楼）

kell

交易区新帖推荐

很久很久没有提笔写文章了、、、主要是没有刺激和激情。。。


前些日子同网友聊天时、得知有很多人花了大价钱、可买回来的却是假货赝品！尤其是线材、简直就没有王法了、、、这个社会怎能这样？


于是就引起了自己买材料DIY线的想法了、、、看看廉价线与高价线究竟有多大的“区别”。几天前去器材店铺里买来了两根美国动

力线套材（合计8300日元）、内有Belden 19364动力电源线1.5M X2、公母头子为美国Marinco 5266X2和德国KB 43R01X2。材料都买

回好几天了、一直没有时间DIY，这不、今天起大早7点整就开始动手了、、、整整用了2个多小时~~~大功告成。具体步骤见下面连续

图解。到目前为止已经堡了近6个小时了、、


鉴于负责、谨慎起见、大家关心的听感容后禀报（几日后）。

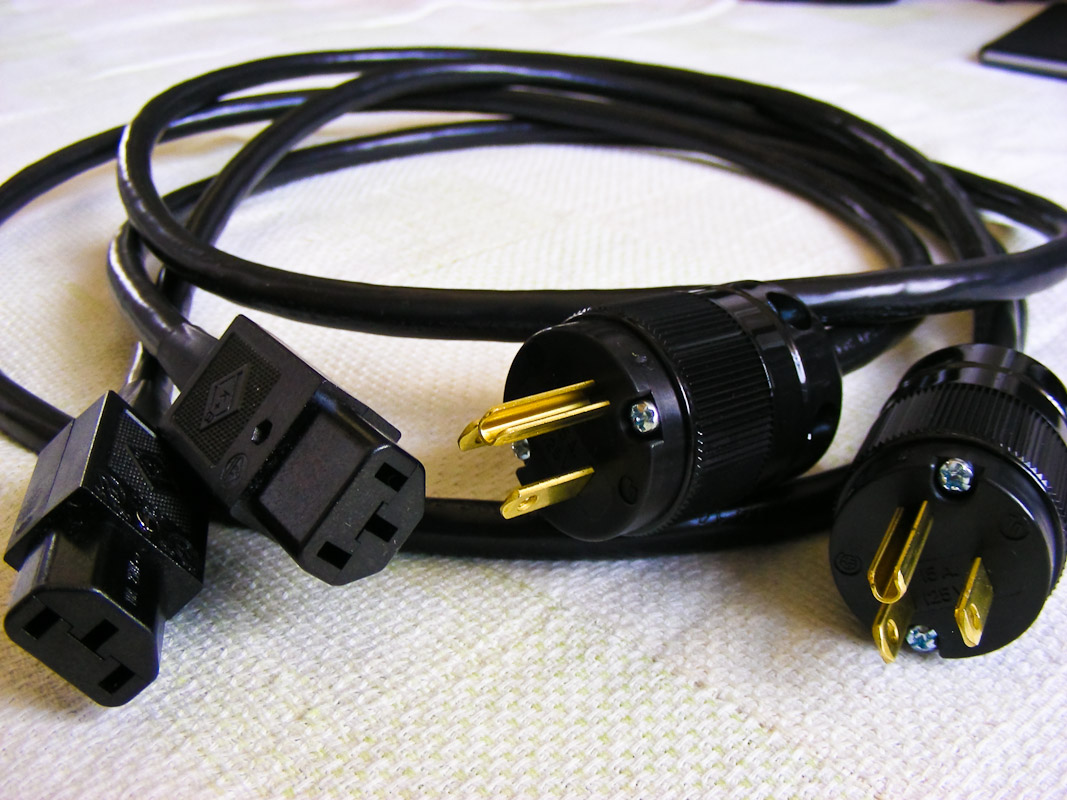

上张完成品图片、看看能不能勾起你的欲望~~~


特别提示：1。Belden 19364、Marinco 5266、KB 43R01有假货在网上出售。（港台等地产）

          2。线材商人来这里发言请自肃！寻畔滋事者格杀勿论！







[ 本帖最后由 kell 于 2010-4-29 11:49 编辑 ]

kell

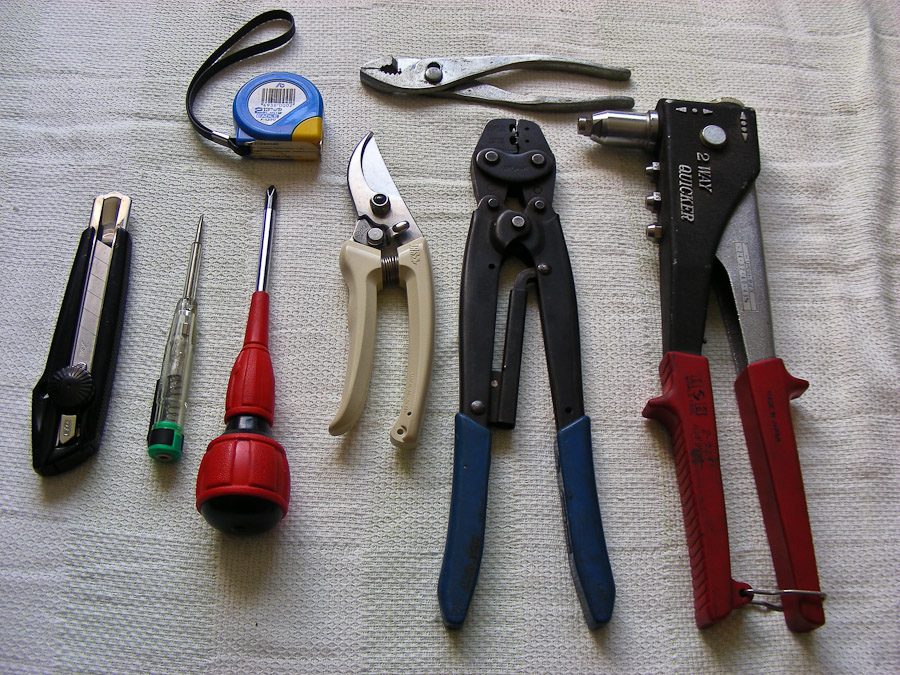

准备工具、、、

[ 本帖最后由 kell 于 2010-4-24 15:38 编辑 ]

kell

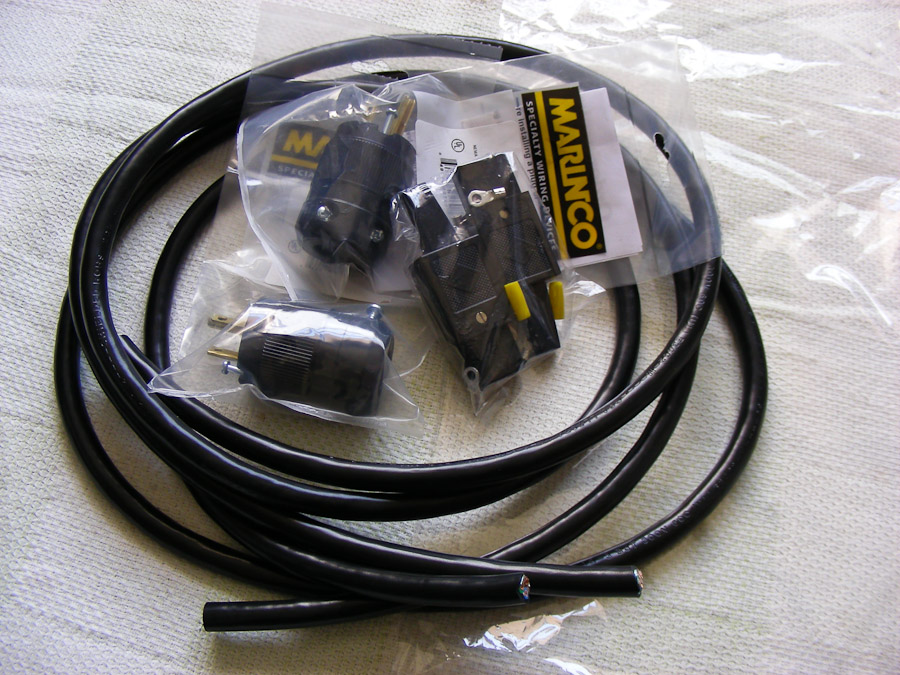

动力线套材

Belden 19364动力电源线1.5M X2、公母头子为美国Marinco 5266X2和德国KB 43R01X2。

[ 本帖最后由 kell 于 2010-4-24 15:44 编辑 ]

kell

下面图片说明---

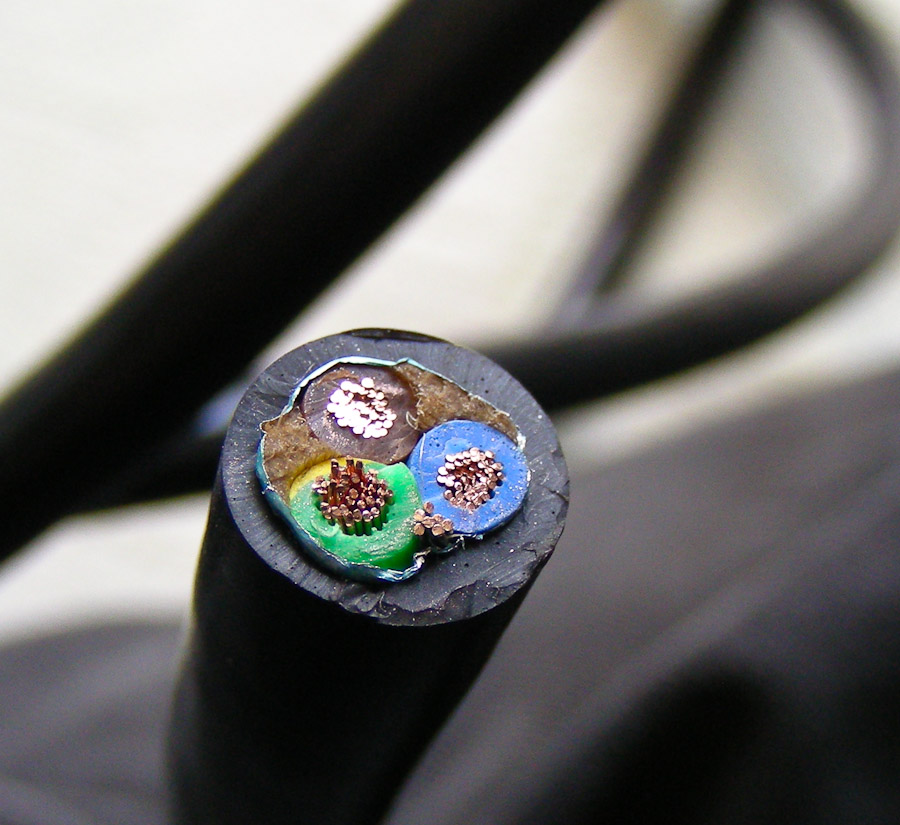

1。电缆断面、
2。连接接公头、开30mm去皮

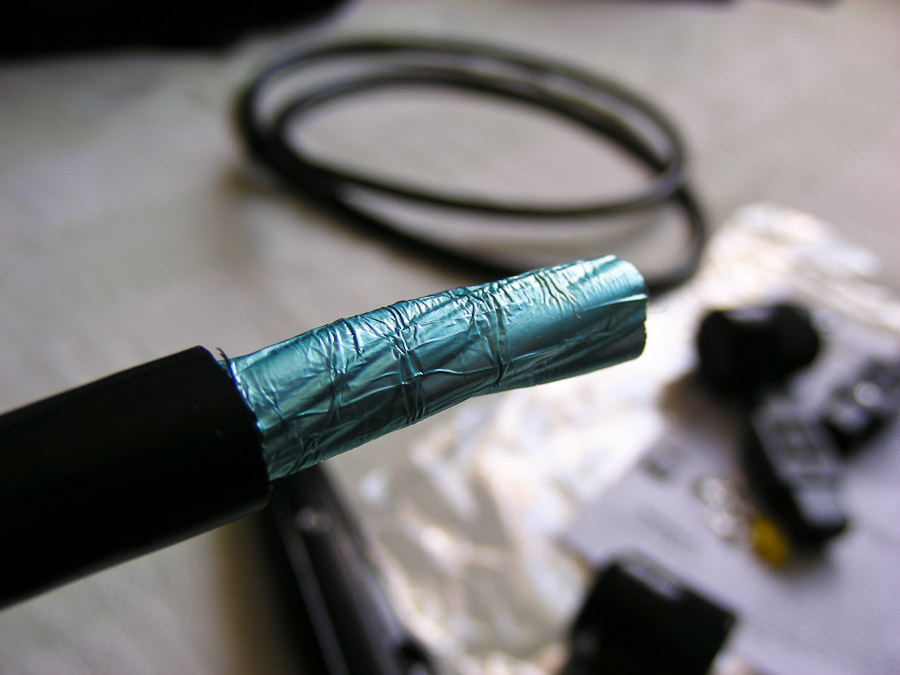

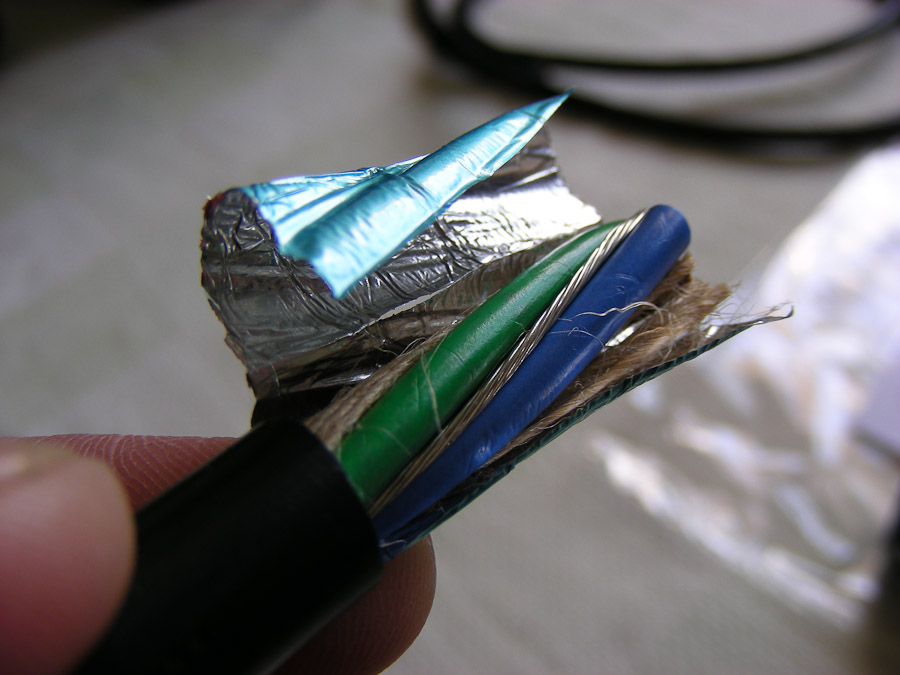

3。剥离屏蔽锡纸
4。内部构造展露眼前

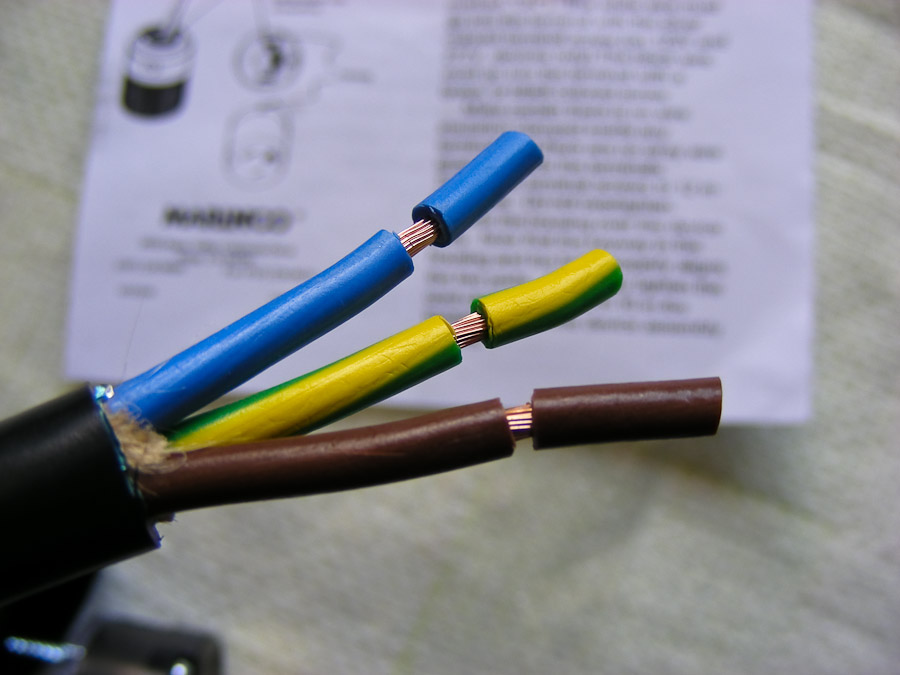

5。三相线去皮15mm

[ 本帖最后由 kell 于 2010-4-24 16:00 编辑 ]

kell

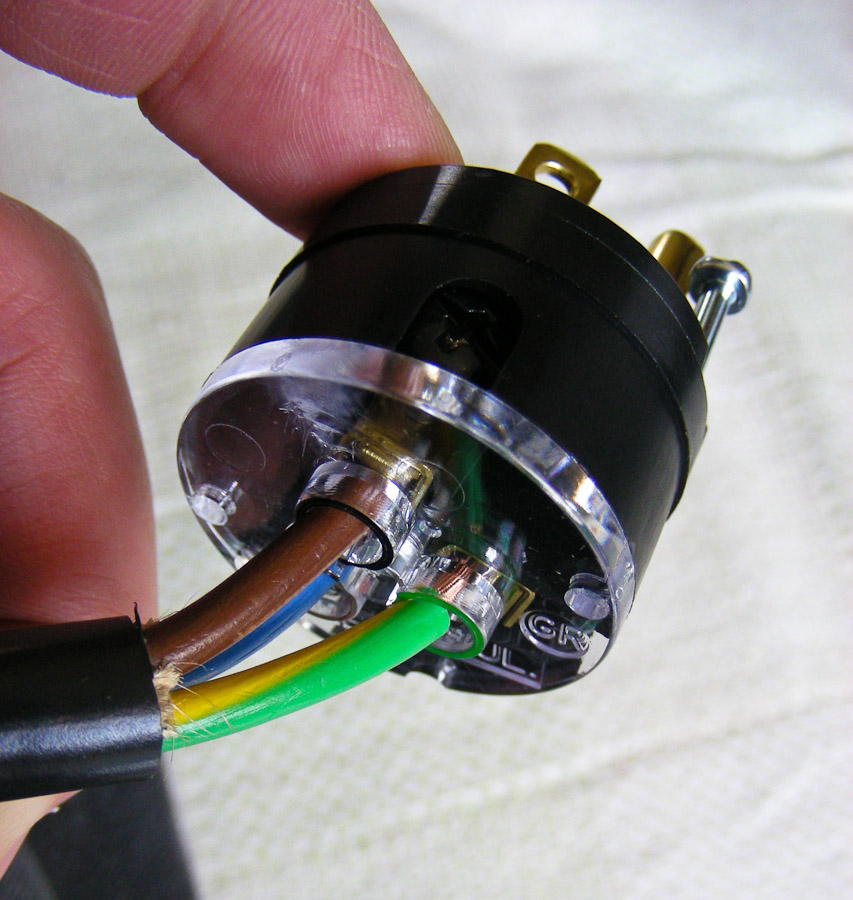

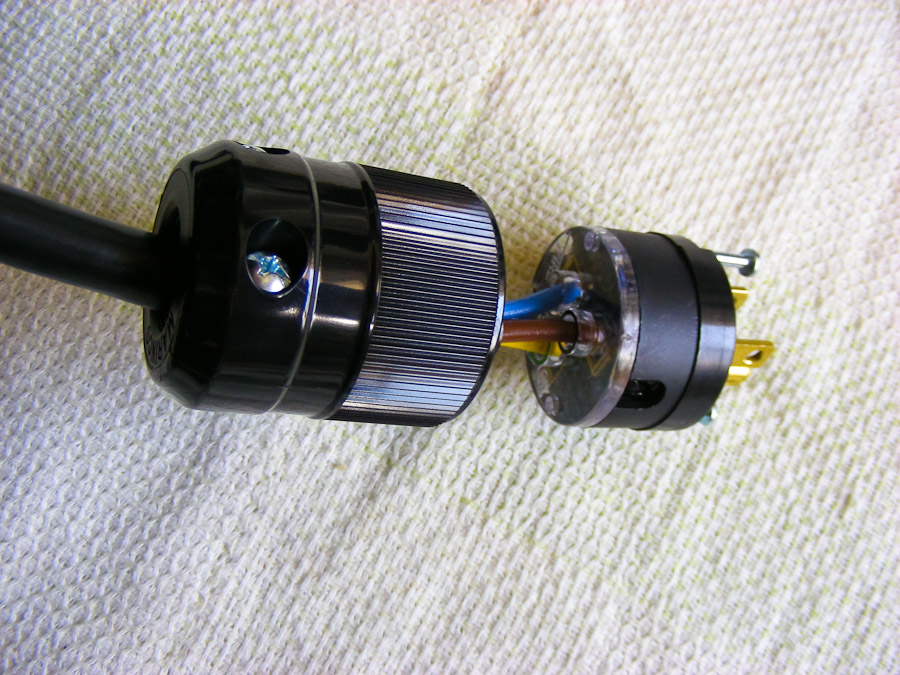

公头内板上有颜色、插进、旋紧相应的螺丝即可。

[ 本帖最后由 kell 于 2010-4-24 16:12 编辑 ]

kell

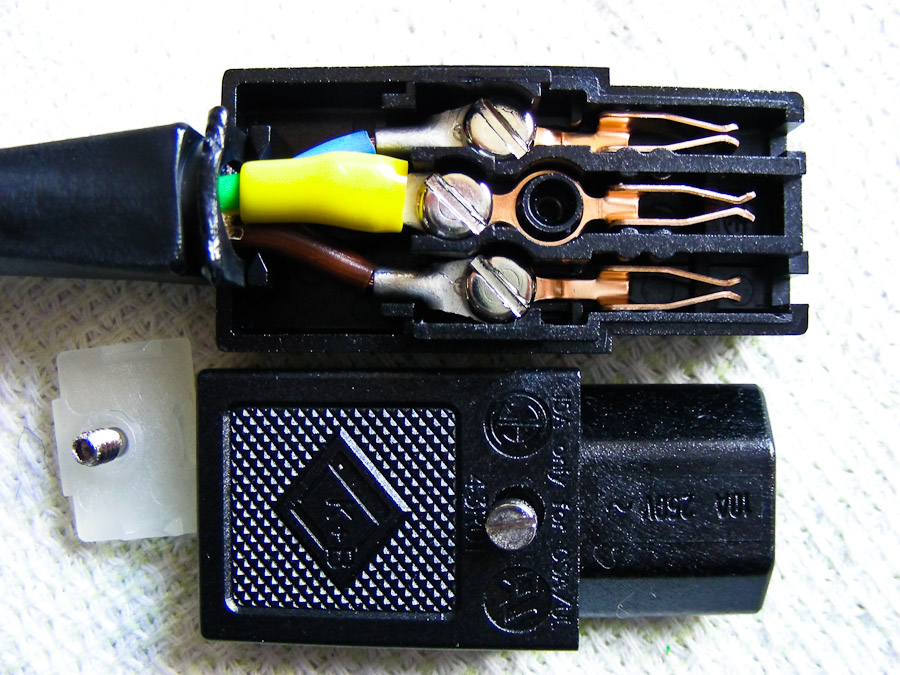

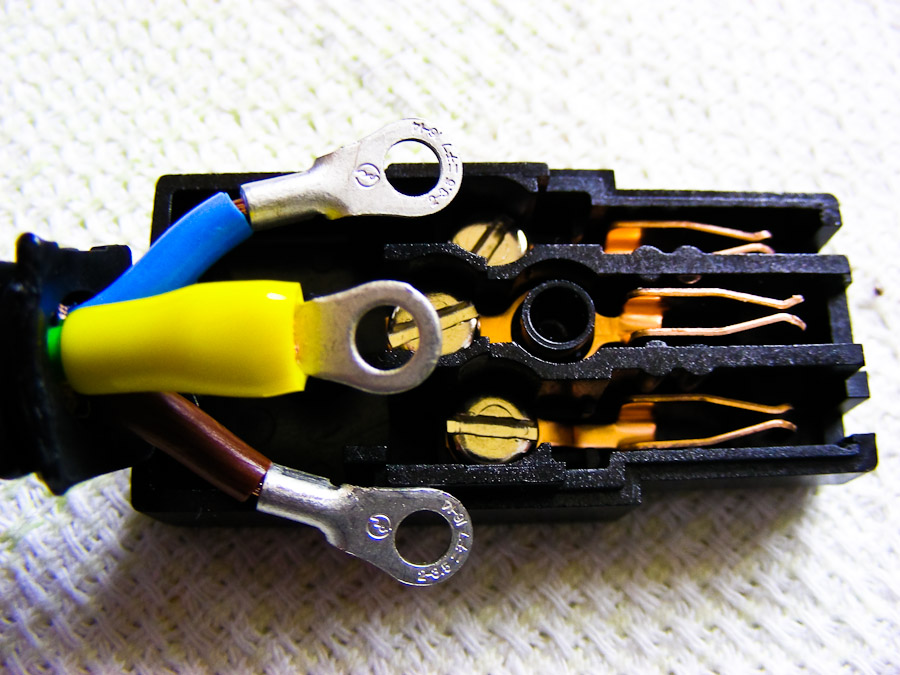

母头连接
1。去外皮
2。上保护套、铆接头钉（一定要这样铆上、否则内部空间狭小）
3。摆上位置
4。旋上螺丝

那块白色的小隔板、用不上、、、就没有上。打电话问、说是根据线径的大小来调整是否使用。。。

[ 本帖最后由 kell 于 2010-4-24 16:28 编辑 ]

kell

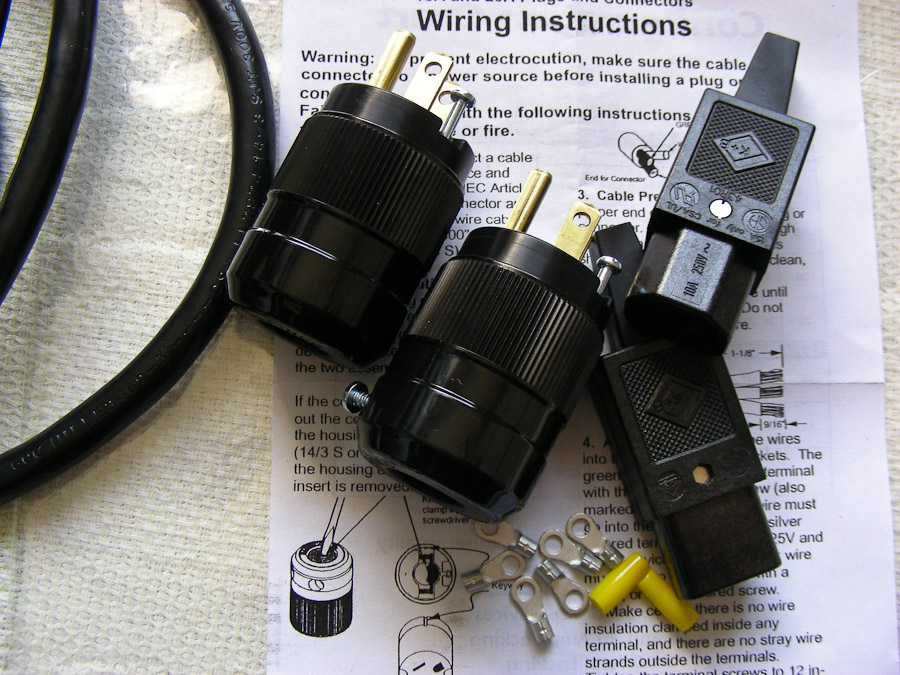

公母头子特写。。。质感及手感非常好

[ 本帖最后由 kell 于 2010-4-24 16:35 编辑 ]

一玖贰叁

哎呀 直播 顶了

Alovebc

欲望，有！

fashao319

先顶后阅。

liuyindong2007

支持，DIY是很有意思的事

跟你丫死磕

老K手痛伐

bill1s

前排就座，学习。

hyou1012

学习了

跟你丫死磕

尾插想的挺周到，连压线鼻子都给配好了
老K这个电源线每相的线径是多少？看样子是4平方不到
出去3根塑料绝缘的线芯外的那根是钢丝还是铜丝？加强作用的？铝箔不用和地线接到一起吗？
