手把手教你 DIY （第二集）---动力电源拖板

chenchen2404103 · 发表于 2010-5-15 19:15:56

交易区新帖推荐

看看

yangmetal · 发表于 2010-5-15 19:21:12

veli good……

在k大的動手條件面前，只能拜倒……

同志們呀，光這些配件，要買齊，不容易了吧？

再想想這些工具，你都有麼？

最後想想，你有那麼多地方放工具，搞這麼大工程麼？

唉……差距啊～～

36540155 · 发表于 2010-5-15 19:29:40

KELL版太伟大了

bonobonobono · 发表于 2010-5-15 19:41:38

K大真是做实事的斑竹！

拥戴，我顶啊——————

kumochan · 发表于 2010-5-15 19:52:50

這個要學學看，關心接地

keywaltz · 发表于 2010-5-15 20:00:21

好手艺

chengtm · 发表于 2010-5-15 20:02:12

请教下kell版，拖板另立门户接地应如何操作呢:D

kell · 发表于 2010-5-15 20:43:35

原帖由 chengtm 于 2010-5-15 20:02 发表
请教下kell版，拖板另立门户接地应如何操作呢:D

慢慢往后看~~~

kell · 发表于 2010-5-15 20:57:57

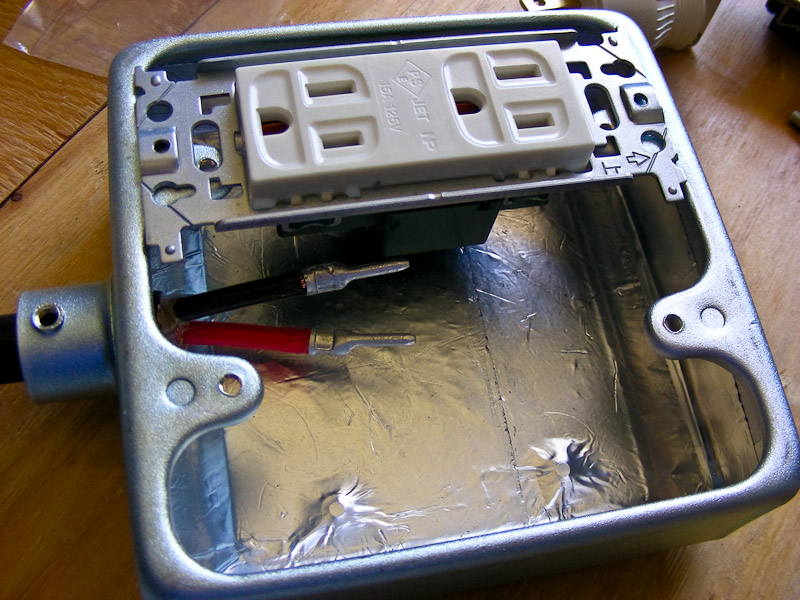

这是松下电工的工业用全金属屏蔽开关盒、价格在2500日元左右。你也可去找些其它的代用品、我寻找了多日、发现这盒子可以做音响电源托板、非常的安全！

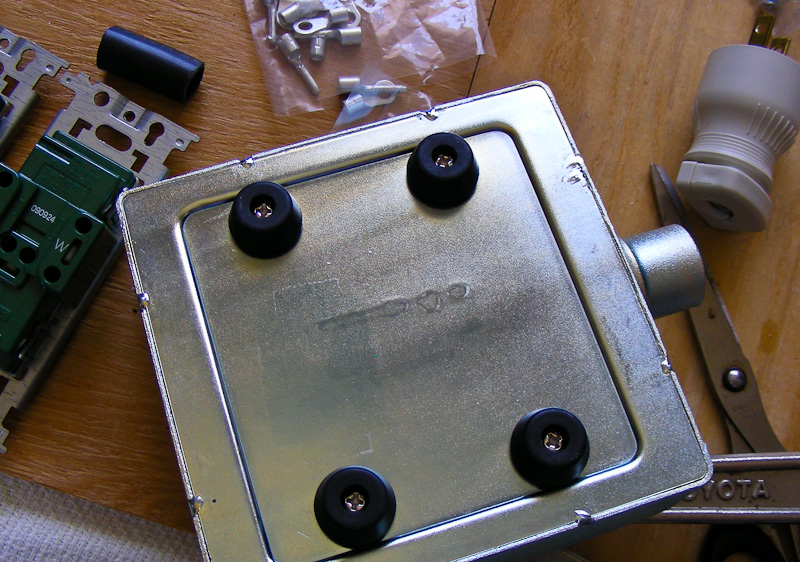

按装避震橡胶钉脚（4个橡胶钉脚加不锈钢螺母螺钉才220日元）。
精细制作的话、就得用角磨机更换不同砂轮对盒体进行粗磨、细磨、精磨、抛光、、、、达到花8的要求。比较费时间和精力的、、、途中停工了。。。抱歉、、没有那份时间和精力啊~~~

然后盒内贴厚型铝胶带、厚型铅胶带加强防电磁辐射，有条件的朋友好可以往里填充金刚砂、铅粉和铸铁分，用树脂胶封闭，可以更好地吸收谐振。

pako · 发表于 2010-5-15 21:03:34

教科书般的帖子支持

kumochan · 发表于 2010-5-15 21:07:47

斑竹就得有兩把刷子那～等后續圖圖

kell · 发表于 2010-5-15 21:24:42

作托板子没有啥专业技术、只要你还记得中学时学过的、还懂得火、零、地线的关系、啥是并联、啥是串联、啥叫短路、啥叫绝缘，就可以动工了。

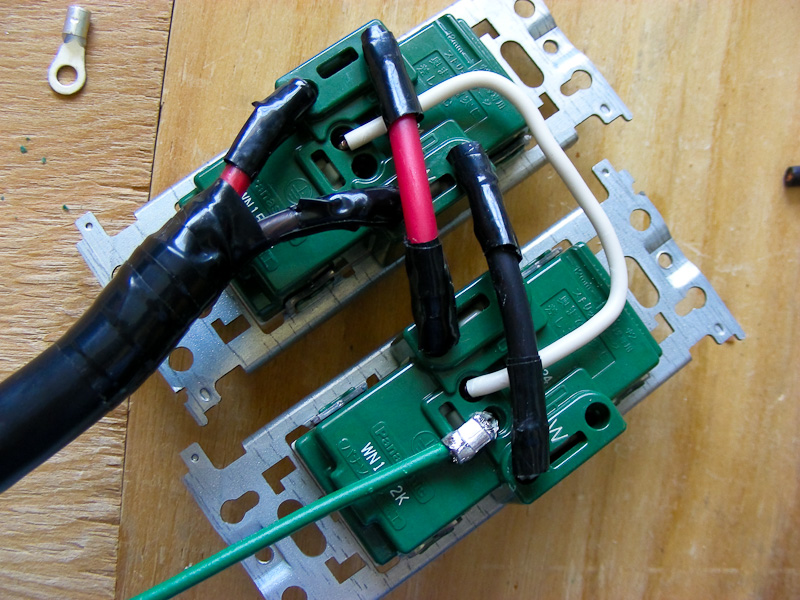

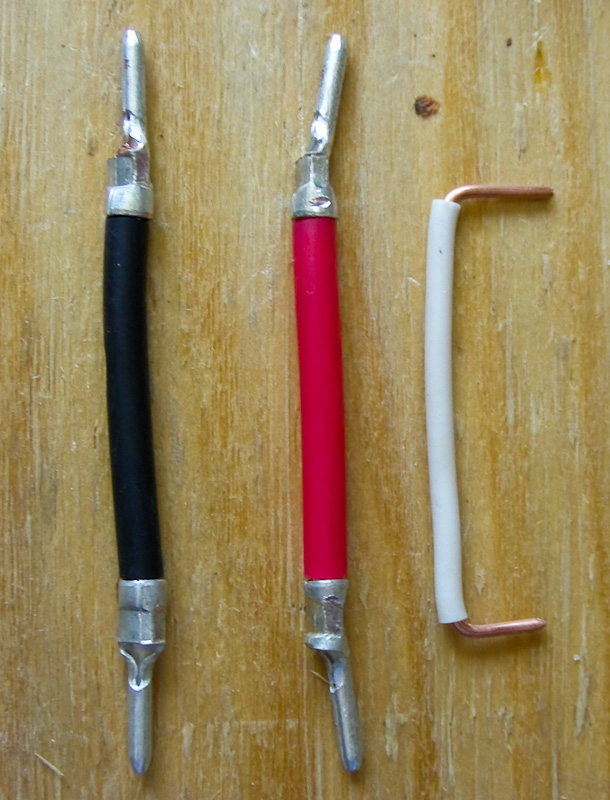

装压内部接线（5.5mm转2mm）、认真对待每一接点、插进连接。绿色的是公用地线（1.25mm），引出盒子外另接地即可（以后还要陆续介绍接地的事例）。
原先打算跑焊进行焊接各个连接部位，后来感觉比较麻烦、所以就改换冷压式连接了。不知道哪位“金耳朵”能听出来跑银焊与冷压连接的声音区别？
讲究一些的、可以用热封缩管（膜）来保护接点、看上去也顺眼些、、、、由于是放在盒子里面、面子活儿就免了~~~~

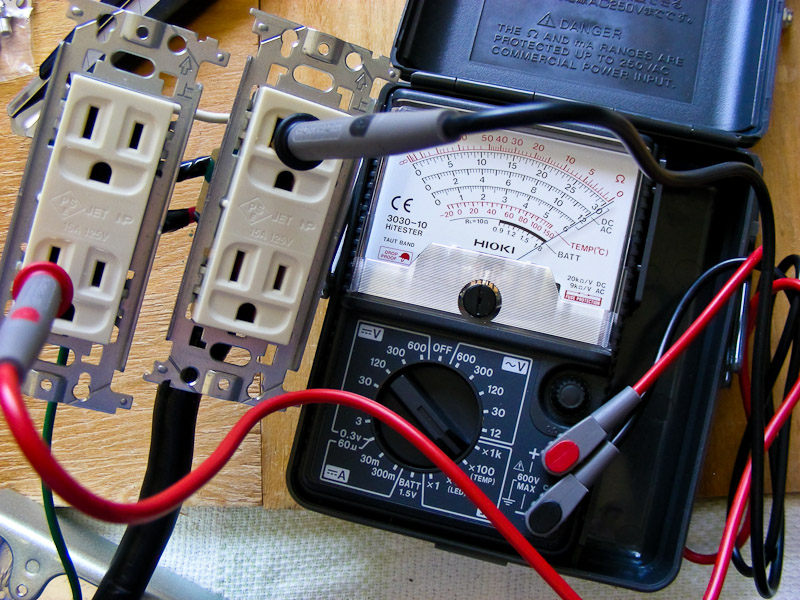

封口前、一定用万用表对接线、接地、短路否等作中间测定、避免隐患后生。
插座也是松下电工的民用品。（挂上音响用的、价格就飞起来了！）

chrisalex · 发表于 2010-5-15 21:32:12

kiven_007 · 发表于 2010-5-15 21:51:04

深情一顶。

kell · 发表于 2010-5-15 21:58:54

原帖由 kumochan 于 2010-5-15 21:07 发表
斑竹就得有兩把刷子那～等后續圖圖

此话诧异、、、、许多朋友都是浅水的、都有很深的功力、、、我只是他们的代言人而已了、
