解剖高低级别的咸材~~无血腥无暴力图。

发烧BIN

交易区新帖推荐

这几天活基本都是排的满满的了。冷不丁一烧友发来一线要求给改一下。。。。行吧，既来之则安之（今晚又得加班了 ）。。由于改和修的好线多了，对一般线基本都提不起什么兴趣了。反倒是高端线和有难度的倒是很有兴趣。


收到的是一付H600用的卡打死。。。很通俗的线，估计坛里用的人也不少的。原线是6。5大插头的。要求是帮忙改成四心平衡头的。这对我来说就小菜一碟的。就是耗点功夫而已。


先上个线的全图，，立体声插上套的是个卡打死的标。他是封层胶后再套上的。所以要拆的时候就避免不了要剪掉了。


[ 本帖最后由 发烧BIN 于 2010-6-7 02:03 编辑 ]

发烧BIN

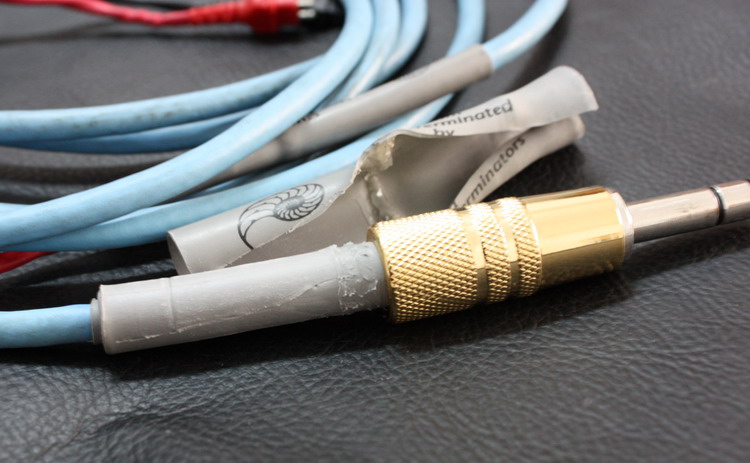

来个插头的特写，这样看的清楚些。

从剪掉的标签背后就可以清楚的看到有很多的胶。

由于线太小，标签太大，所以原装线垫了一层又一层的套管。。看来原装线的工艺也不怎么样。

xinxin1009

半夜直播。。。

发烧BIN

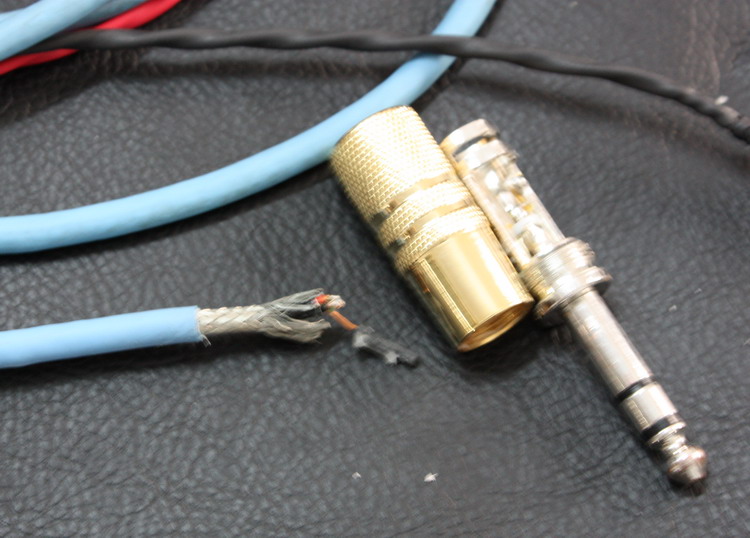

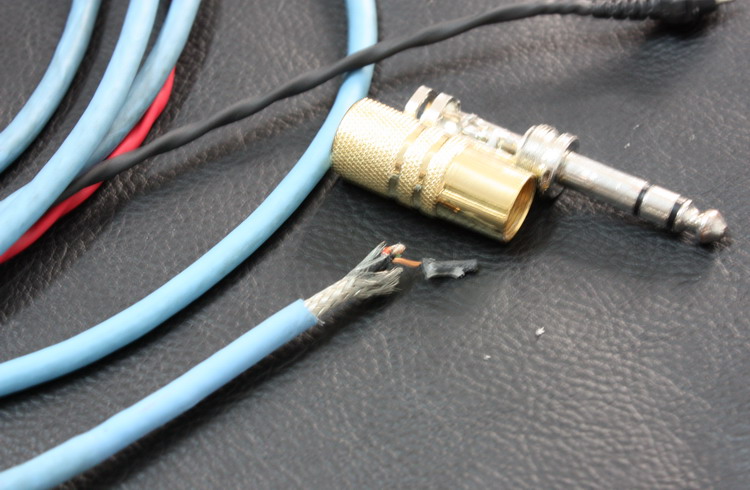

卸下插头后。发现插头焊好后也是封了胶的。。但估计是没等胶干透外壳就装上了。这样才会弄的插壁上都是胶。


由于是边干活边拍的图，拍的不怎么样。大家就将究看一下吧。

发烧BIN

原帖由 xinxin1009 于 2010-6-7 02:05 发表
半夜直播。。。

每次干一半总被强行插入。。 。。。选个半夜发。。。看来也是不安全的。。。。

sky66100

顶一个,半夜加班,够敬业~~~~~~

发烧BIN

接下来就是把封的胶拿掉。。一点点的取，取一点是一点（没多久就能清干静的）。别贪大块硬撬的。这样很容易撬坏插头或弄坏线的。（插头虽然是拆下，但以后还能用的。）


清了封胶后，，我直接用手术剪刀把线从焊点位置给剪了。把钱完整的给取下来。。

发烧BIN

原帖由 sky66100 于 2010-6-7 02:09 发表
顶一个,半夜加班,够敬业~~~~~~

你以为我愿意啊，，这不实在是没办法。。白天和晚上都在干活，那有时间发个贴什么的。只有晚上回到家了，休息下整理一下图片才能发上来。。



我突然想起是那里见到过一句话来着。。。哦。。。对了。。想起来了：“生活这条狗，追的我连个撒尿的时间都没有了。” 。。。但就是想不是出之那里的了。

坛里的兄弟们那个是整天都有撒尿时间的，点名了。。

发烧BIN

取下线后，老办法，捏住线把外皮往回拉一点。。可以看见线的屏蔽网。。屏蔽网下还有一层黑色的胶皮。把线的开口长度比划好。然后还是剪刀出动“清场”。胶皮什么都清了后就露出线体的四根心线了。我们最主要的就是这东西了。

卡线的四根心线比较小。剪的时候千万小心别把线都给剪了。

MjIsKingOfPop

然后呢？

发烧BIN

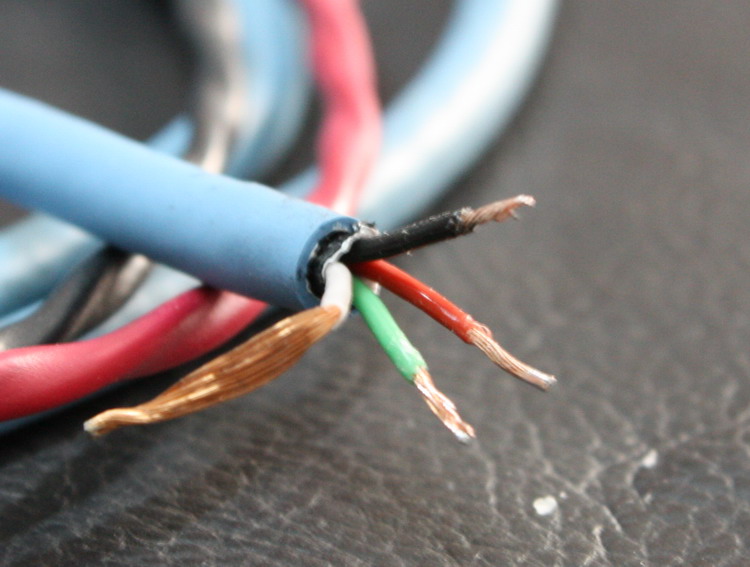

终于有张清晰点的图了。。前面几张看了有点头晕。。


这四根线就是左右声道的正付了。改成四心平衡也是刚刚好的（符合规格不用改动的）。


这里有一点要注意的是，卡线的导体是漆包的。直接上焊锡是焊不上的。所以得做脱漆处理后再焊。千万别用小刀刮，导体很细的。三刮四刮漆没了线也没了。


图片我特意做了三根脱漆处理的。。白色那根没有的。大家对比看一下就知道是有区别的。。脱漆后导体显出铜的本色。而且感觉偏白点。没有白色线的颜色那么黄。

发烧BIN

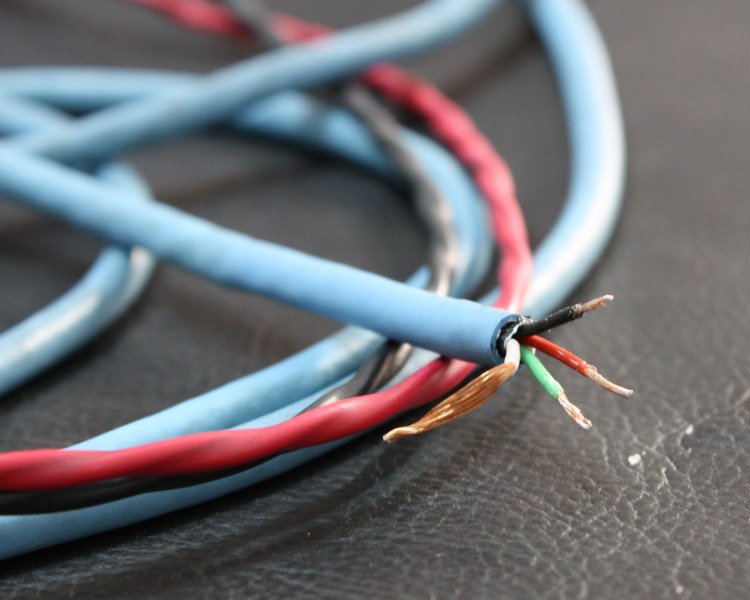

来张大一点的图看看。。

黑、红、绿的导体显的没白色线那么黄。。白色线由于有漆包所以颜色就显的深一些了。

发烧BIN

由于是普通线，也没那么复杂的结构。。接着就是焊接到四心平衡头上了。其他的操作都是比较简单的东西的了。

唯一要注意的是焊时尽量快。焊太久了不单焊锡要变质，而且也容易损伤到线体。为以后留下隐患的。

gintoki

发烧BIN

简单线没什么悬念的。。按步就班，焊好后就装上头子。包好后就可以顺丰回到主人那去了。



不过要包装的时候才发现，估计线主人使用了不少时间了。看上去线好脏啊。算了线修好就完事了赶紧打包好了。

。
不过
。
。
。
不过
。
。
不过
。

实在看不过拉，真是碍眼，，，小弟拿清洁剂和拿块布来。修都修了，干脆外观也给你翻新一下把。。白布喷上德国的清洁剂，三五下就给干的干干净净的。

小Y插的接触点也给抛光一下。。。哈~~~这回看的舒服了。。线终于露出了原来的面目了。这才是浅蓝色吗，，MD刚看起来就块变蓝色了。

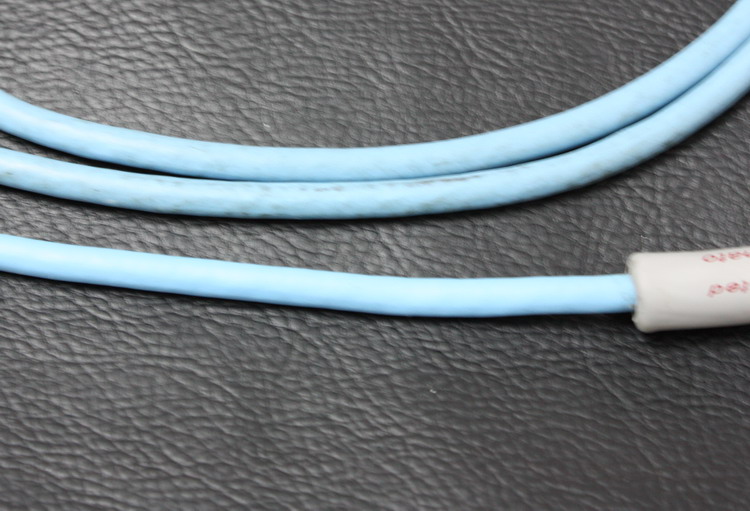

图的最下面是清洁过的线（干净的粉蓝色外皮），上面两根是没清理的（黑不溜秋的）。。不过图片拍的不好。不是很明显。。。但实际线清洁后是非常明显的干净啊。。
