三芯线做RCA，屏蔽端到底要怎么接

双解码

那就接两根嘛

wl336

ka兄这样嘛，如果要屏蔽，一端接地是肯定的，然后表示出接地端，自己实验就好，不同系统会有不同的情况的

xkingdom

关键是楼主你这个3芯线是指3芯带屏蔽的线还是 2芯加一组屏蔽（另一组“线”）？

如果是3芯带单独的屏蔽.那么屏蔽在输入端接地.出端悬空..剩下的3条芯你自己搭配组合接正和负吧.不外乎就是：
+   -
2+1
1+2
1+1(空一组）

如果只是两芯带一个屏蔽那种的三“芯”就把屏蔽网拧成线在输入端接地就好了..

zhangliang7911

看过老兄评测ARK 的那篇帖子写的相当真情实感。对老兄有印象。

至于信号线的接法，就看楼上老兄的吧。不过都说焊点的材料，温度对声音有影响，工艺有要求。所以除非不得已，还是尽量买成品线吧。

kanila

喂喂喂，怎么所谓输入端不是指功放而是CD？那不是信号出来的地方？怎么所谓输出端不是CD，是功放，信号输入的地方？！我的理科白痴，专业术语不懂啊，xkingdom，各位盆友，明说得了，什么输入输出名词还有歧义，昏死，直接问屏蔽单接到底是CD一边，还是功放一边？！谢谢各位，谢谢各位

D喵，你们拿焊铁如上厕所，我拿焊铁如抬火炬，出门在外工具严重匮乏，手工又差劲，想查清楚再下手，不然折腾一晚上没商量，累死累活，再听，还鬼记得之前是什么声音

kanila

原帖由 zhangliang7911 于 2011-5-26 23:34 发表
看过老兄评测ARK 的那篇帖子写的相当真情实感。对老兄有印象。

至于信号线的接法，就看楼上老兄的吧。不过都说焊点的材料，温度对声音有影响，工艺有要求。所以除非不得已，还是尽量买成品线吧。

没钱，只能选择散线 然后我吧成品线卖了，焊点工艺肯定有影响，但绝对没有你想象中的那么大，特别是你面对廉价线基吧你的高价品牌线给逆转几条街的时候

dragon

用什么廉价线基呢？

jzzjzq

从电磁角度来看，这个问题其实是没有标准答案的。（至少我所知如此）屏蔽层可选的方案有1 不接地 ；2 单端接前级地 ；3 单端接后级地 ；4 两端接地。除去第一种会加大干扰外，其余三种都是实际可选的。但由于实际系统的复杂情况，理论上更好的双端接地有时反而效果更差。好在既然是DIY，可以自己试验后再定。从适用性来说，建议单端接地，可得到较好的屏蔽效果和较强的适用性。而接地端是在前级还是后级，则需要通过试验来判断，或许在你的系统上效果没有差别也是有可能的。至于前级后级接地点的更换是不需要焊线的，把线反过来插即可。

[ 本帖最后由 jzzjzq 于 2011-5-27 16:35 编辑 ]

kanila

原帖由 jzzjzq 于 2011-5-27 16:33 发表
从电磁角度来看，这个问题其实是没有标准答案的。（至少我所知如此）屏蔽层可选的方案有1 不接地 ；2 单端接前级地 ；3 单端接后级地 ；4 两端接地。除去第一种会加大干扰外，其余三种都是实际可选的。但由于实际系统 ...

RCA是这样的，反过来就好哈哈，XLR就啰嗦了，我误导了我一位做XLR的兄弟，悲剧，不过他屏蔽焊接到T200B那边，貌似没什么问题，嘛，他动手能力强，自己做的小玩意什么自制冰箱的多的很，一要我开焊机，我就想死

xkingdom

原帖由 kanila 于 2011-5-27 13:44 发表
喂喂喂，怎么所谓输入端不是指功放而是CD？那不是信号出来的地方？怎么所谓输出端不是CD，是功放，信号输入的地方？！我的理科白痴，专业术语不懂啊，xkingdom，各位盆友，明说得了，什么输入输出名词还有歧义，昏死 ...

..............
就是插cd机rca座子的那端接地...

wl336

理论上两端接地才是ground loop，最差。。。
倒是两端不接没啥影响。。。反正屏蔽层啥都没接，最多有点耦合一类。。。

其实哪边接地还是看系统，如果自己搞star grounding，只有耳房电源线有地线，那么毫不犹豫，是耳房端接地。。。。

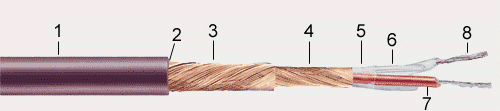

话说是类似这种线吧，两根芯，外面一层铜网。。。。




[ 本帖最后由 wl336 于 2011-5-28 09:49 编辑 ]
