E3（仿拜亚动力A1）耳放的制作和调试

wzchen

交易区新帖推荐

从淘宝淘了一套E3(仿拜亚动力A1)耳放，套件质量不错，大滤波电容是松下的，其它是ELNA和ERO等，但耳机输出插座和音量电位器都是国产的，质量不太好，另外，套件不包括电源变压器和RCA输入插座。耳放机壳的质量也不错。比较精致。
据介绍，E3的线路基本上与原机A1是一样的，只是少了输入切换，但增加了耳机保护电路，所用的元件也基本相同，运放和A1一样用的是MC33078，输出管也是用BD139/40对管。

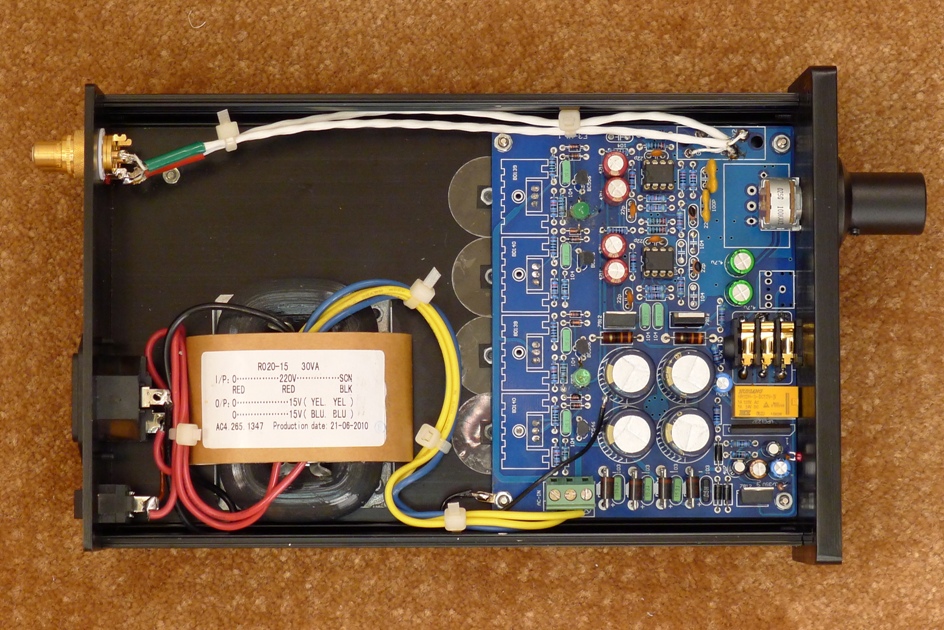

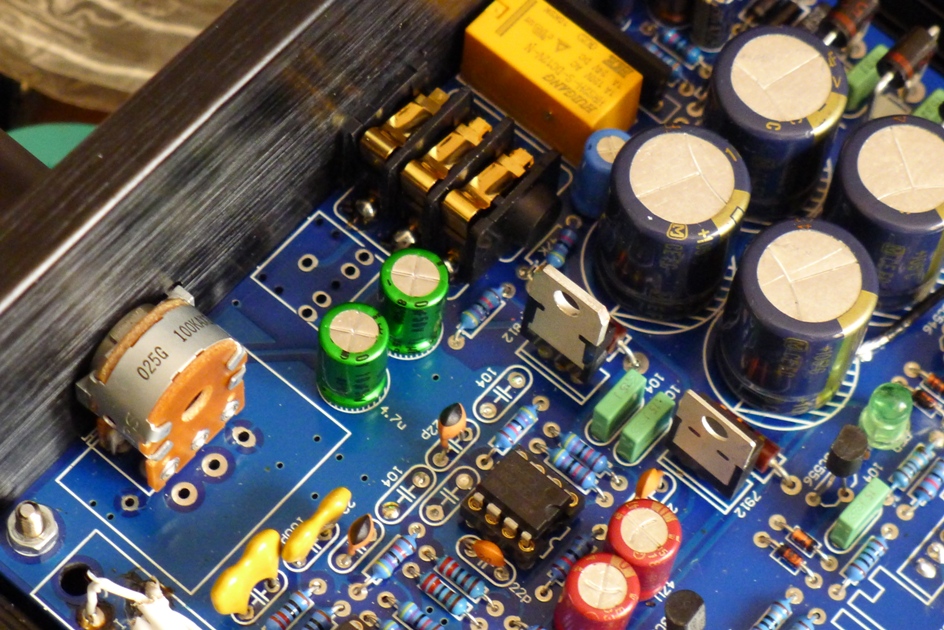

制作过程：电源采用高质量的30瓦R型变压器（A1用的是15瓦的环牛），能量充沛，输入插采用CMC的镀金插座，耳机插改用德国Neutric镀金插座，音量电位器采用日本原装的ALPS16型，本想改用27型的蓝壳电位器，但面板开的洞太小，所以就精选了一个左右误差较小的16型电位器。
需要注意的是，网上提供的图纸和套件的印板是有错误的，按图纸安装也能响，但声音不太正常，中高音过分突出，非常吵人。
一开声，让我就大吃一惊，声音大气、平衡、柔和细腻，还没经仔细调整，已经超过了我那台大摩之后的柏聆BL-2，但仔细听，感觉结像稍嫌模糊和偏大，清晰度也有待提高，于是采取了一些我自己研发的改进措施，大幅度提高了声音的清晰度，同时，结像也变得清晰和具体，乐器的形体和人声口形也大幅度收小变得正常了起来。目前用它推HD800、T1、HD650、K701、D5000等耳机效果均不错，值得一提的是推D5000，居然把D5000的低音服侍的服服贴贴，没有了那种肥和臃肿的感觉，下潜有力而到位，听感非常舒适。推HD650、K701也堪称完美，650已没有了那种混和结像模糊的诟病，结像既清晰又具体，虽然没有800那样如针尖般精准，但也是栩栩如生和随手可触摸的那种，音场也比较宽和深。推HD800也基本满意，挑不出什么明显的毛病，推T1大音量时，稍嫌动态有些压缩，估计是T1的阻抗太高（600欧姆），而这个耳放的供电电压毕竟只有正负20伏左右，有点低。但即便如此，因为电源变压器功率比A1大了一倍，所以整体效果，特别是动态方面比A1好一些应该是没有问题的。

[ 本帖最后由 wzchen 于 2011-5-29 17:23 编辑 ]

catkingyes

很淫荡

wzchen

总体感觉E3是比较好的一款耳放线路，要比运放＋BUF634缓冲的结构好很多，而且末级管的静态电流较大（30-40毫安），推中高阻抗的耳机基本处于甲类放大，更可以通过选择不同的LED管来调节其静态电流，选择高亮的LED可以使静态电流达100毫安，使得推低阻耳机时也可以在纯甲类状态。

Guy

LZ估计推HD600如何？我目前用A600L推，听感有点慢

wzchen

原帖由 Guy 于 2011-5-29 17:20 发表
LZ估计推HD600如何？我目前用A600L推，听感有点慢

E3耳放输入加有一级零增益的缓冲放大，这对提高耳放的反应速度和降低失真有很大帮助，该耳放的特点就是速度感很好，低音反应快而且下潜有力，不拖泥带水。推HD600应该没有问题，推我的HD800、650、D5000、K701都没有什么大的毛病，推T1一般情况下也可以，只是在听交响曲时，大动态时和我另外的自制高电压大功率耳放（见我的帖子“纯直流耳放第五版”）比，稍稍有点力不从心的感觉。

[ 本帖最后由 wzchen 于 2011-5-29 17:33 编辑 ]

Guy

谢谢LZ

摸脱裸拉

进来学习

wzchen

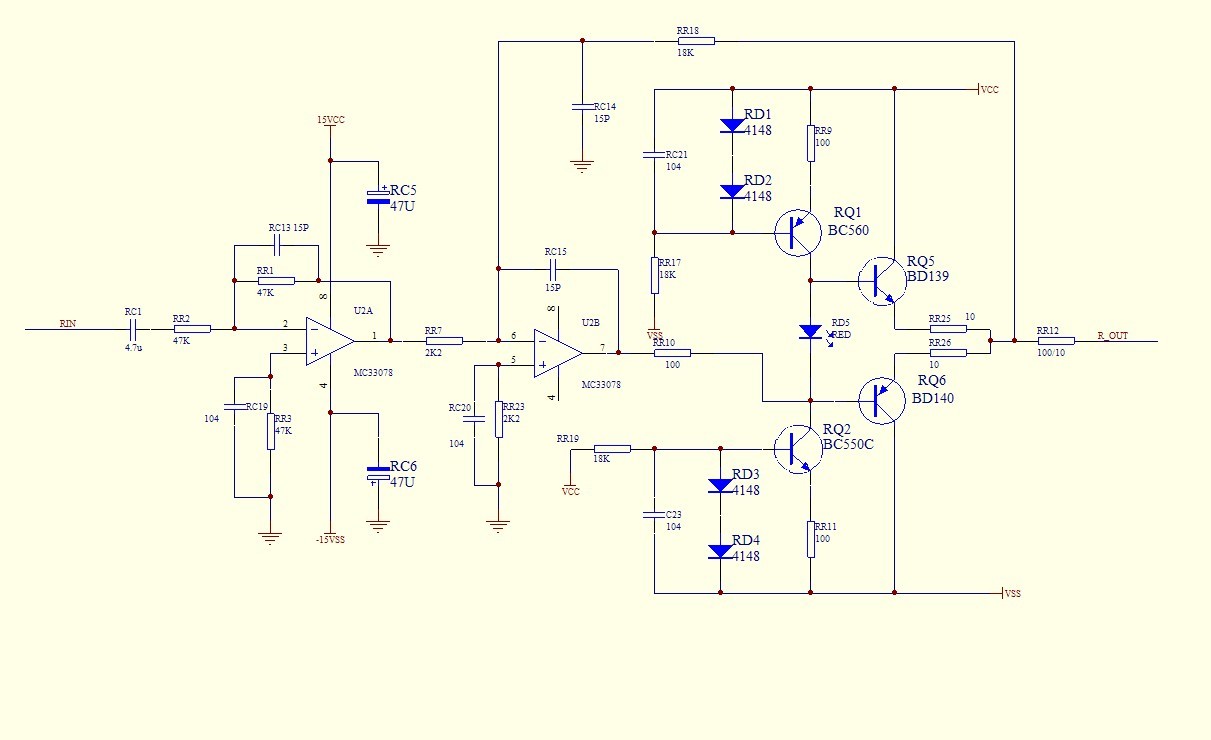

线路图中，运放3和5脚对地的电容RC19和RC20应该取消，我不知道A1原机是否接有这两个电容，但看A1内部的照片似乎也有。但如果接有这两个电容的话，对高音部分来讲，负反馈为零，其增益是两级运放的开环增益的乘积，非常大，而中低音部分的增益本耳放设定为8.18倍，这样，不但耳放声音中的中高音部分极度过量，而且由于在高音部分，耳放工作在开环状态，非常不稳定。所以一开始我就没有按装这几个电容，出来的声音很好、很平衡。后来一想，是否运放3、5脚的这两个电容是德国人的什么调声高招，只是我自己水平有限看不懂罢了，于是又把它们接了上去，但一开声，就悲剧了，音量电位器才开一点点的时候，耳机里就传来了强烈和刺耳的中高频噪音（音乐），中高音非常突出，而中低音的量很少，声音极度不平衡。看来这两个电容不是什么德国人的调音高招。

[ 本帖最后由 wzchen 于 2011-5-29 18:32 编辑 ]

woodear

这个是套件？原件配对精度咋样？

wzchen

原帖由 woodear 于 2011-5-29 18:03 发表
这个是套件？原件配对精度咋样？

还好吧，三极管我用万用表的粗粗测了一下，放大倍数基本是一样的，电阻、电容安装时可以自己测量配对。

耳机大家烧

同e3路过，话说实体店的商家对这款diy的二房评价也很高的

gaomx

原帖由 wzchen 于 2011-5-29 18:03 发表 线路图中，运放3和5脚对地的电容RC19和RC20应该取消，我不知道A1原机是否接有这两个电容，但看A1内部的照片似乎也有。但如果接有这两个电容的话，对高音部分来讲，负反馈为零，其增益是两级运放的开环增益的乘积，非 ...

你再仔细看一下图纸吧。看清楚运放3,5是什么，这两个和负反馈一点关系都没有。看来你还没有看懂电路，而是拿普通常见电路图根据原件的位置往上套，根本就不是分析电路看作用。原机器就有这两个电容，声音正常。至于为什么要装，还是取消。我相信拜亚的工程师水平不会比你差。他们还不至于糊涂到画蛇添足的程度，你连最基本的运放负反馈电路都没有看懂。

[ 本帖最后由 gaomx 于 2011-5-29 19:03 编辑 ]

968pst

这个二房神了，呵呵，价格可是只有300！！！
“值得一提的是推D5000，居然把D5000的低音服侍的服服贴贴，没有了那种肥和臃肿的感觉“这个同意，”“推HD650、K701也堪称完美”

woodear

俺也有兴趣买个套件 找个mm帮我做一下~:D
