前段时间，做了几节9V方块式锂电池，发现在灌胶过程中有缺陷，于是有了DIY抽真空工具的想法。花了点时间，做了这个抽真空工具。

子木

材料：

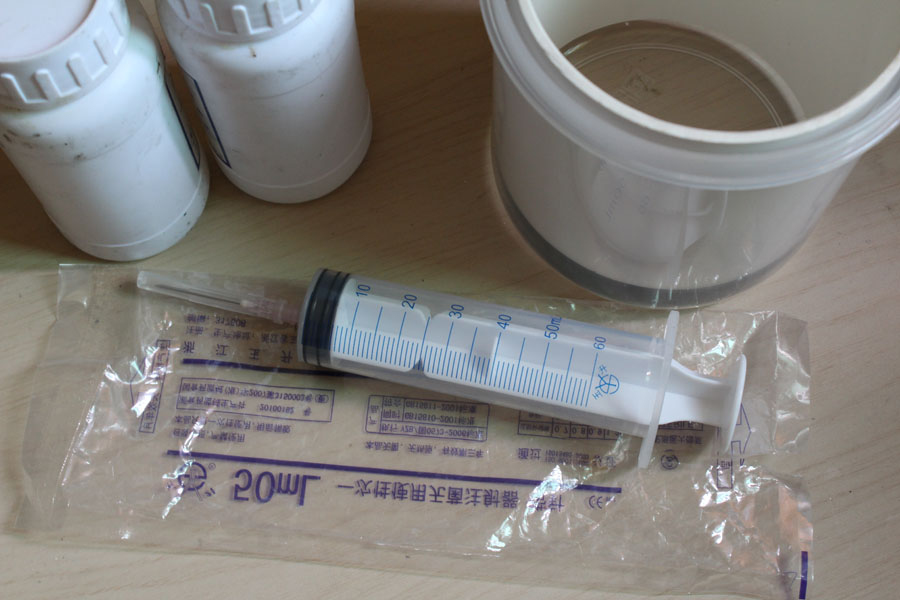

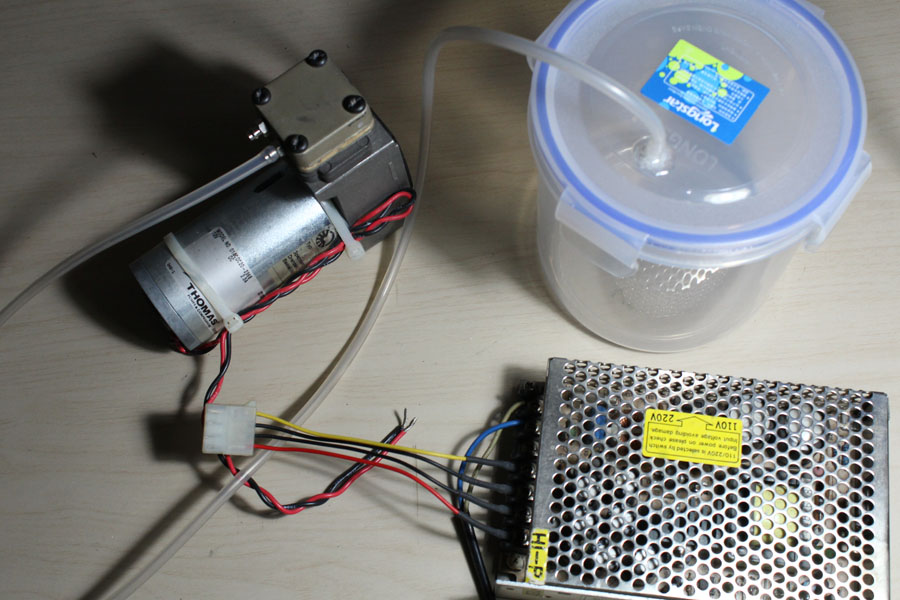

微型真空泵一只；开关电源一只；一升保鲜盒一个（可以任何样式）；胶管一条；一次性注射器两只；AB胶适量。

制作过程如下：

子木

取下保鲜盒盖子，在合适的位置打一眼。

子木

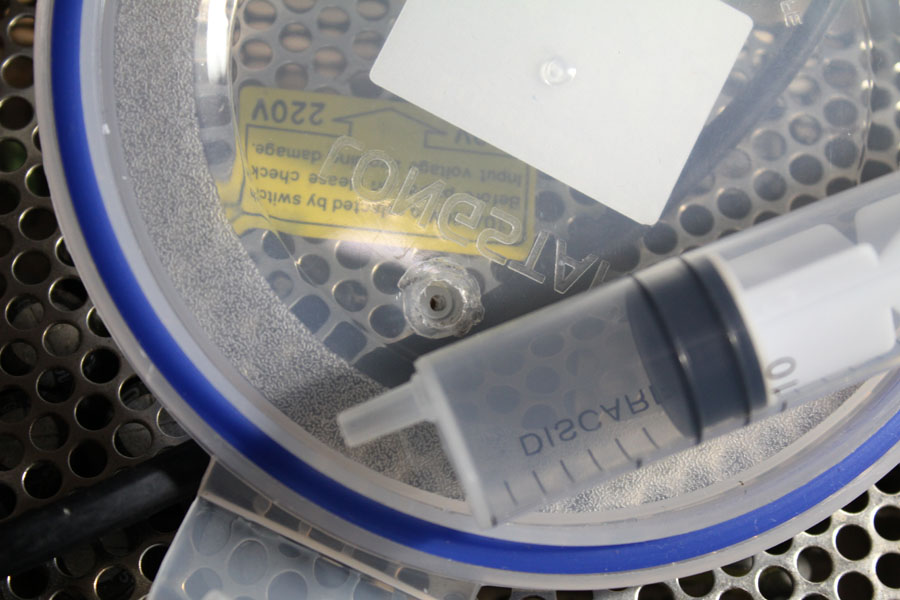

把一次性注射器的连接针头的口用美工刀割下，然后休整尺寸，然后用电烙铁烫在保鲜盒盖刚才打好眼的位置。

子木

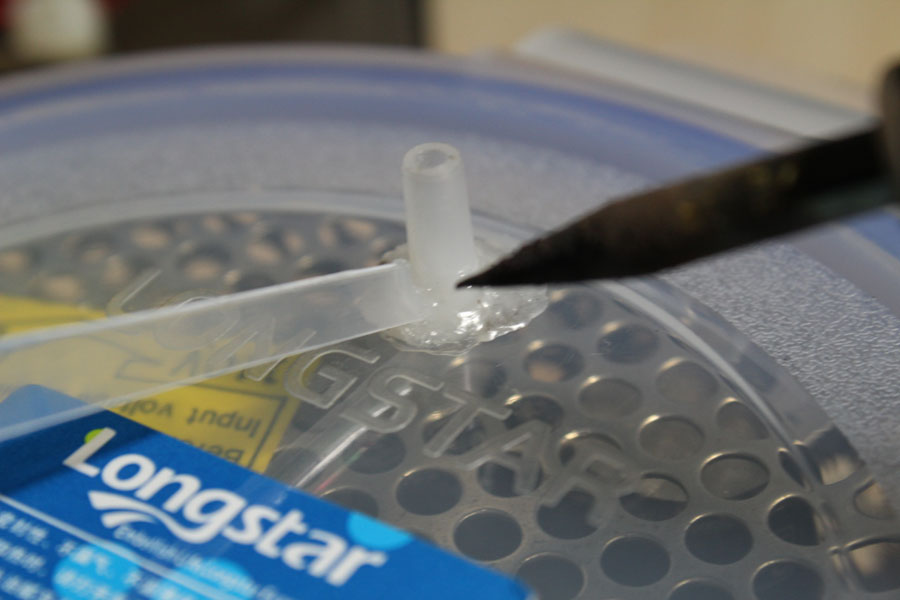

取一段（片）注射器管壳，然后用电烙铁把这个烫到注射器口与保鲜盒盖的连接位置。作用：加固连接强度。

子木

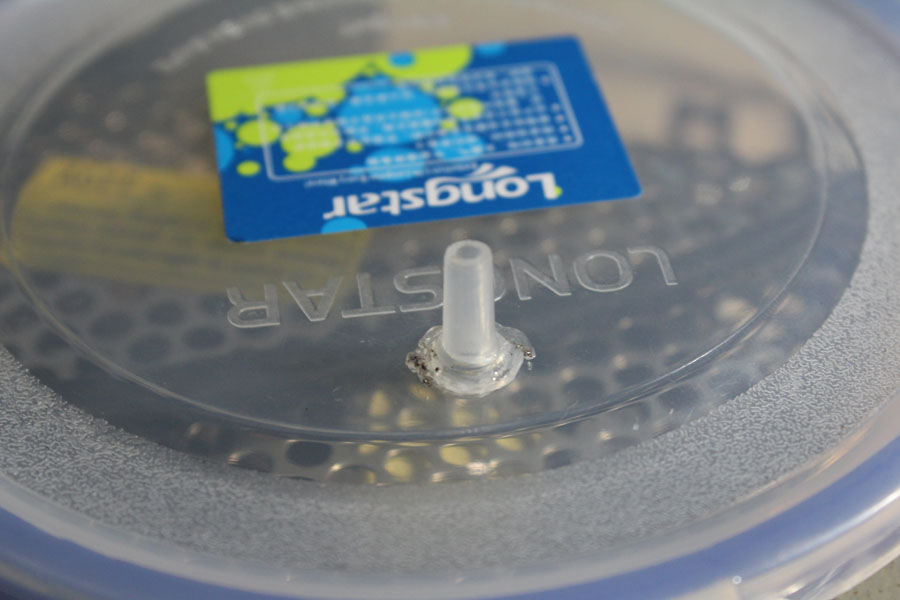

加固后的样子。。。

子木

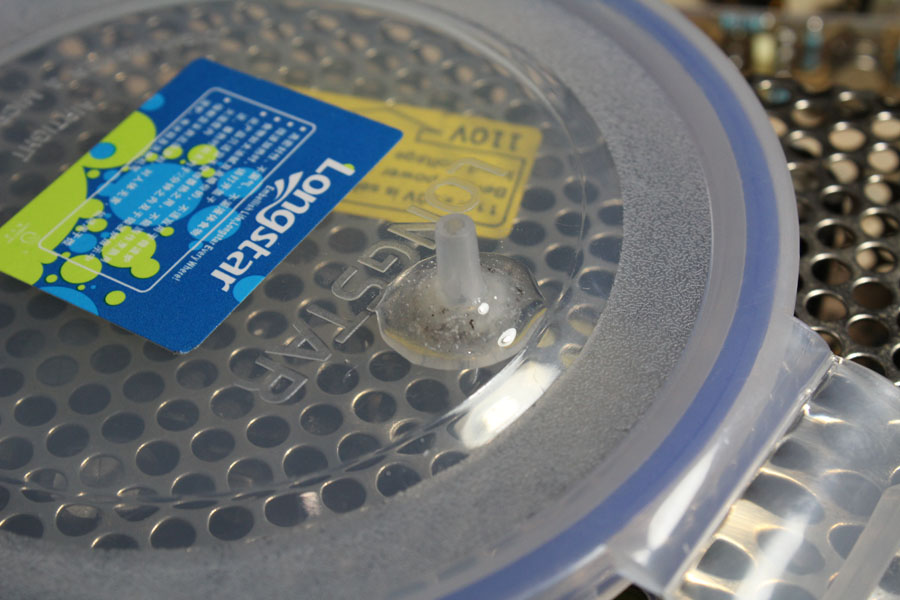

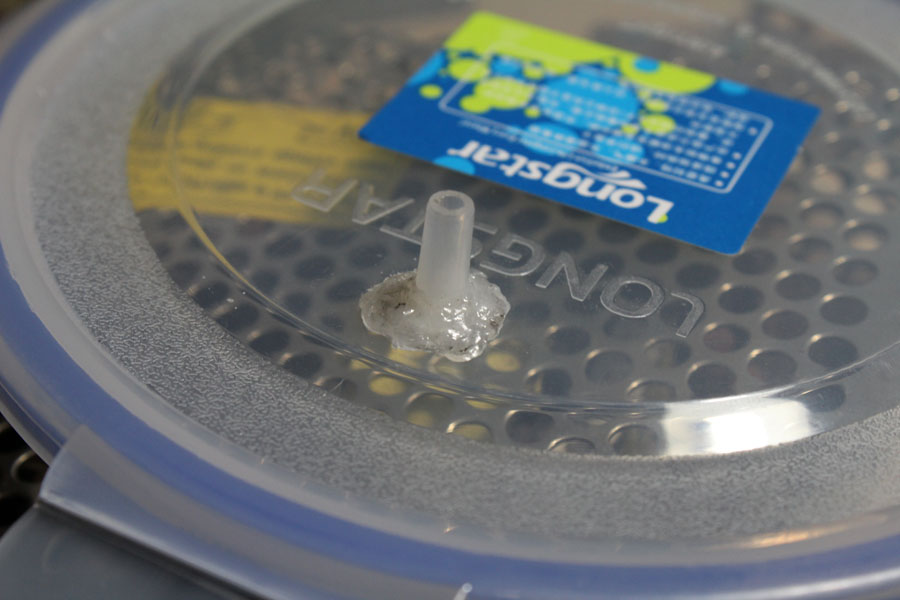

点胶，再次加固，另一个作用，提高气密性。

子木

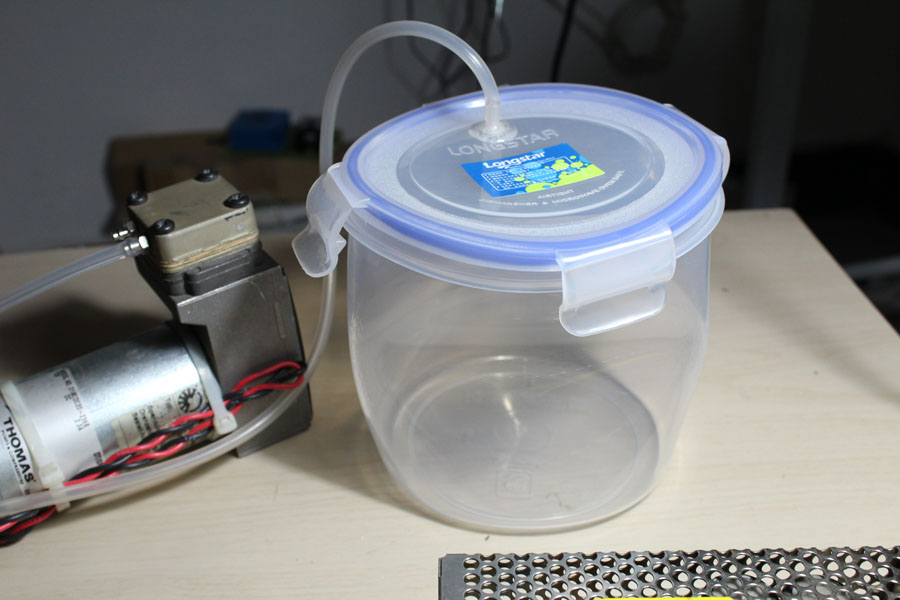

待胶干后，抽气试验，还成，扁了

子木

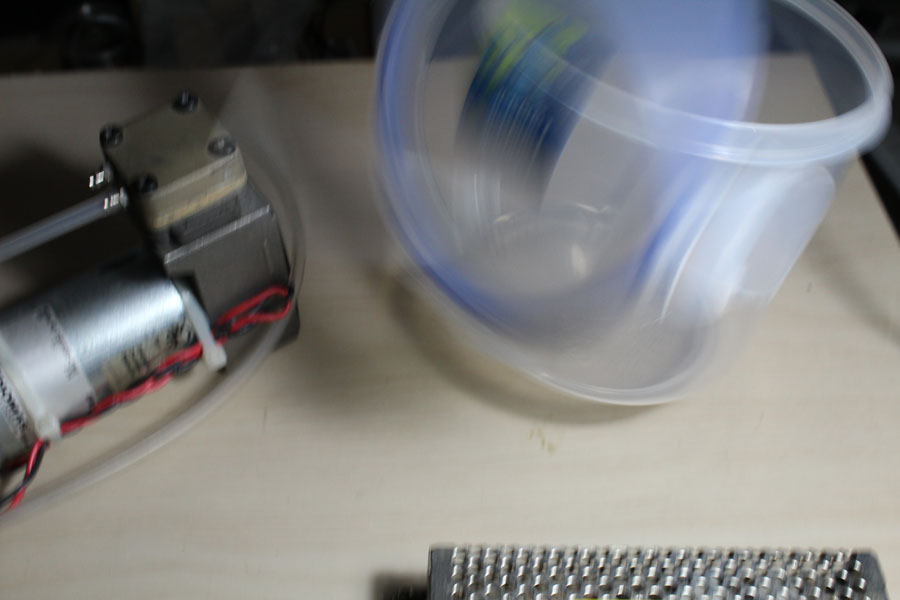

再抽，变形厉害，开了。

能拍到这照片纯属巧合。

子木

选错盒子了，怎么办？解决办法也简单，加固保鲜盒。
材料，PCB管，直径110的，家里刚好有一段闲的，利用上吧，大小刚刚好。歪打正着，在超市买的保鲜盒压跟就没去注意尺寸，也就感觉合适就给领回家了。

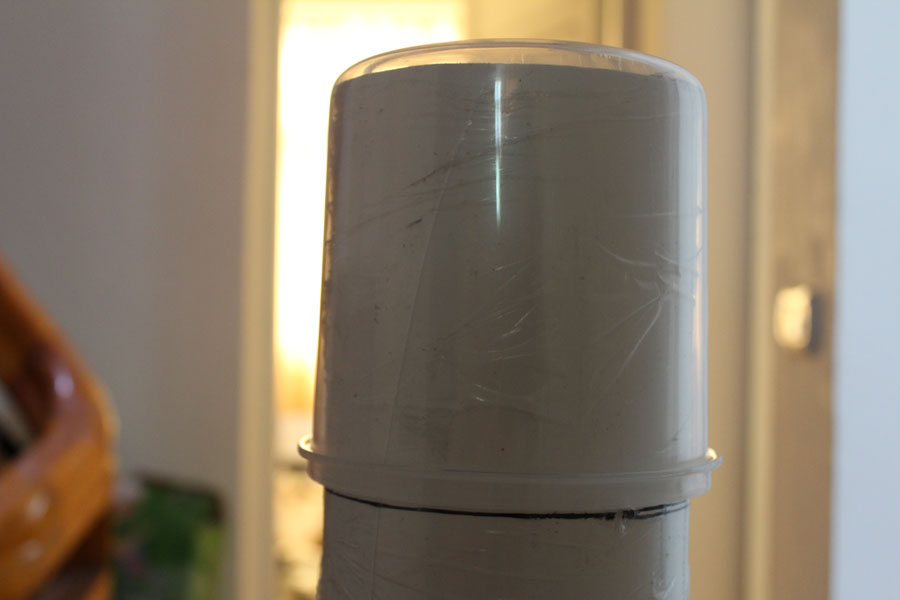

带帽子的感觉还帅吧？用记号笔做个标记先。

[ 本帖最后由 子木 于 2011-7-22 11:43 编辑 ]

子木

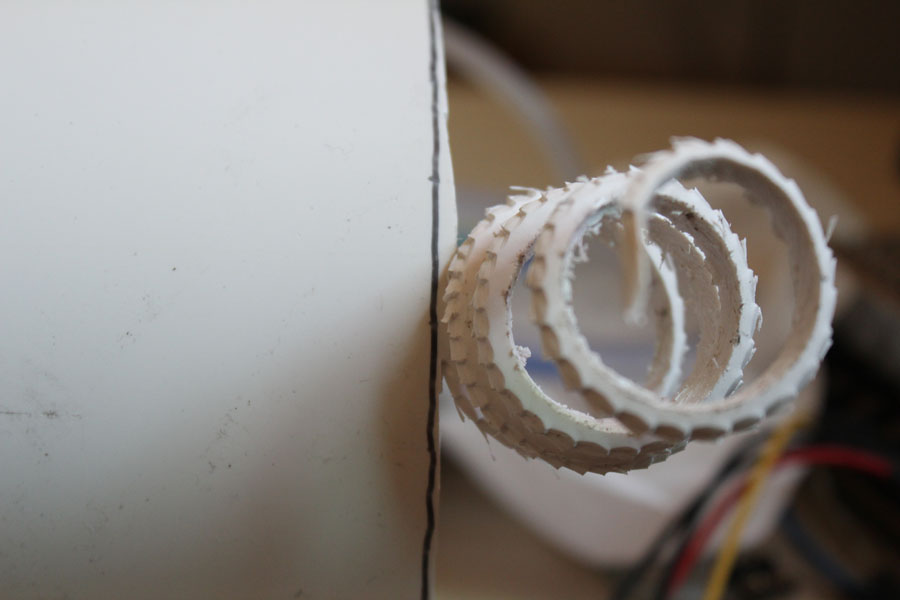

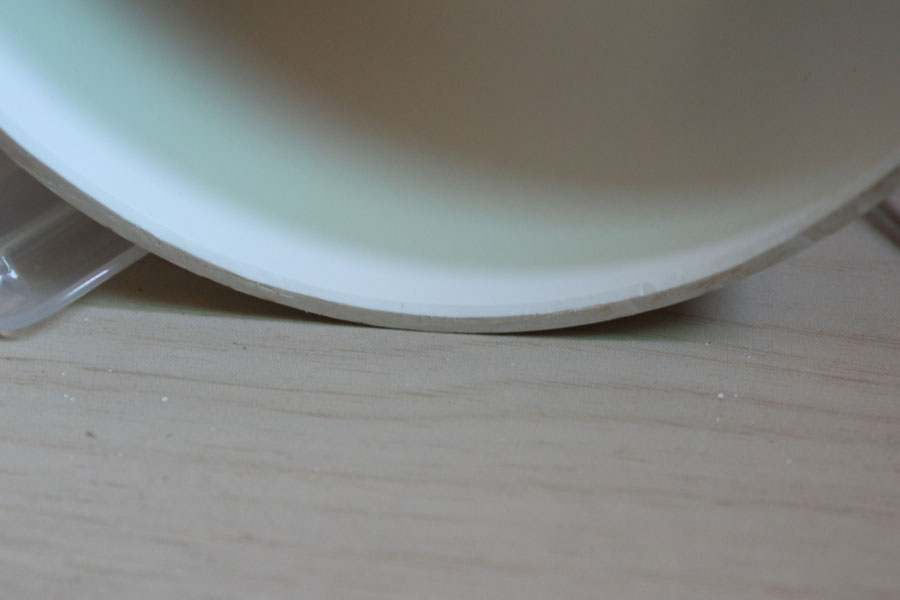

裁好，再修整尺寸和边缘。

子木

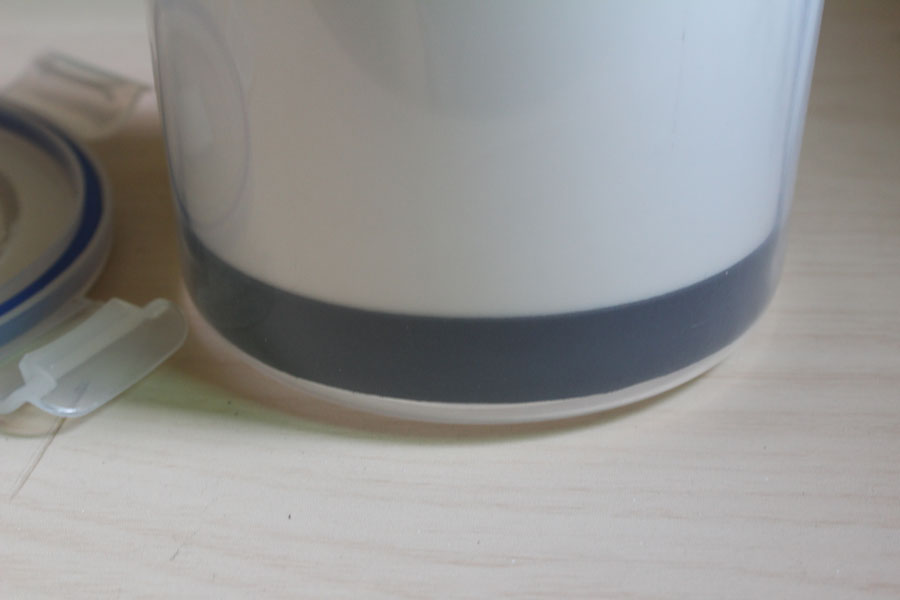

朝保鲜盒底的那端粘一圈填充海棉，作用等下说。

子木

调整PCB管和保鲜盒沿的位置，尽量同芯圆。

子木

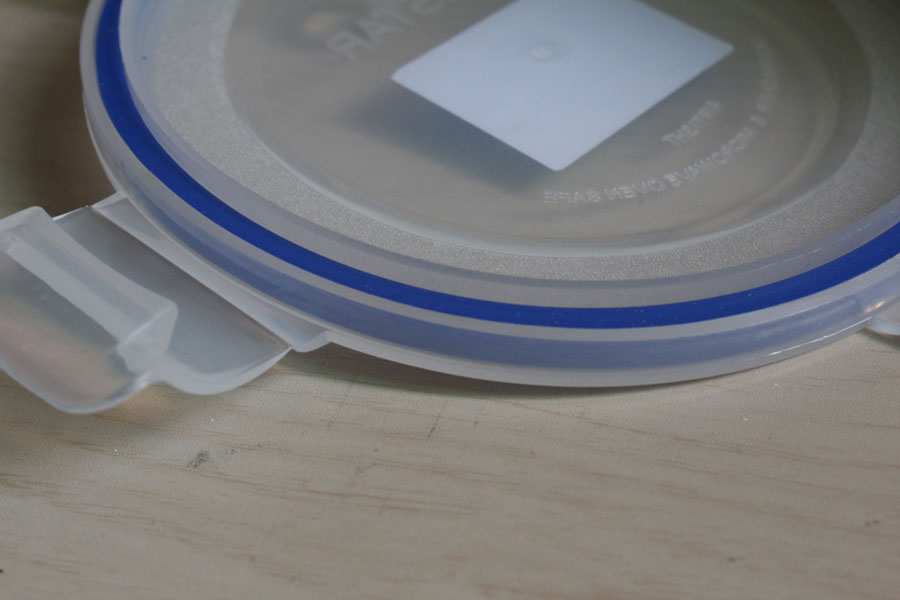

原因就在这个保险盒盖上，看到保鲜盒盖的内沿没？内沿和外沿中间有个密封圈。。。

DIY么，动手前得多观察。

子木

调整好后，盖上盖子先试下，没什么问题的话，就可以在俩管壁间灌胶了。可以是任何的干后比较硬的胶，作用就不用我说了吧，现在可以说上面提到的填充海棉的作用了，很简单的一个作用，堵漏。
