HD800机内线换线详解（流程图，20楼更新换线听感）

冰冰鱼

交易区新帖推荐

偶然看到仙人的老贴里龙哥和PK大神对于HD800机内线换线的记述，不禁心痒难忍。手边刚好还有不少摩机剩下的Mcap金银线，于是开始动家伙作手术

废话不多，看图说话：


1.把耳罩硬薅下来 看这做工，好像也不太好意思再嘲笑HE6了……不过HE6要是能用上 这样的材料作耳罩，相信佩戴会舒服不少，期待一下




2.卸掉两颗固定单元的螺丝，将单元从耳机架上拆下来……







3.再把单元外圈的银色框架拆下，怎么拆？还是硬薅




[ 本帖最后由 冰冰鱼 于 2011-8-7 10:09 编辑 ]

冰冰鱼

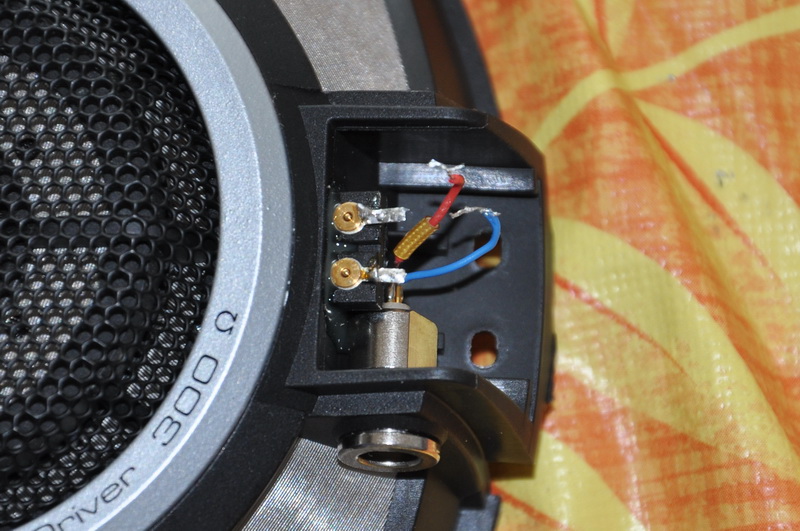

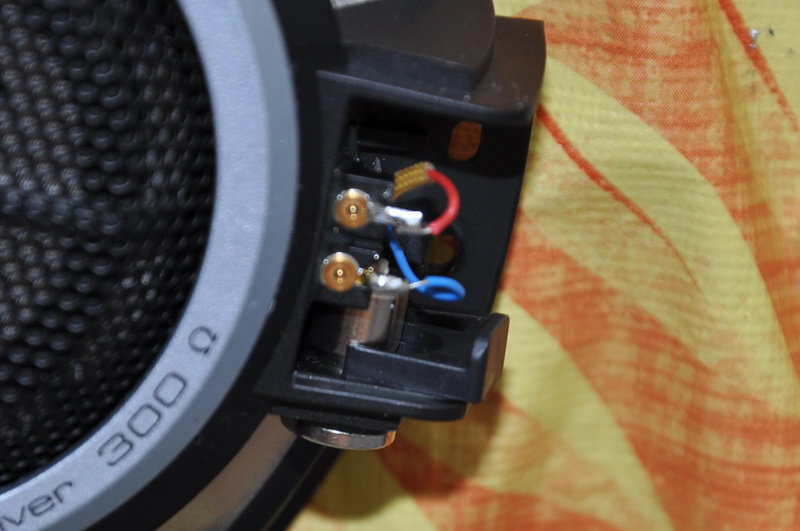

4.插座和耳机单元之间的连接线这时候就暴露出来了，注意固定插座的那个塑料夹，轻轻挪掉……



5.去焊锡，将线跟耳机单元断开……




6.把插座从耳机单元架上拔出来……





[ 本帖最后由 冰冰鱼 于 2011-8-7 02:37 编辑 ]

冰冰鱼

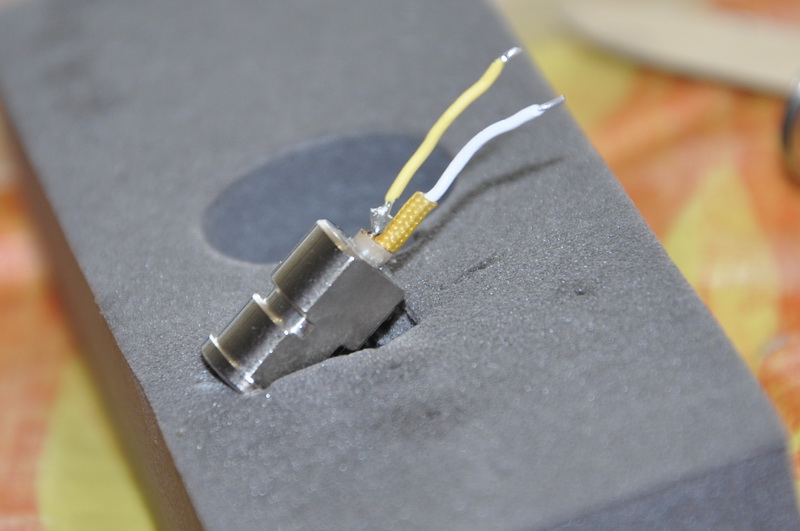

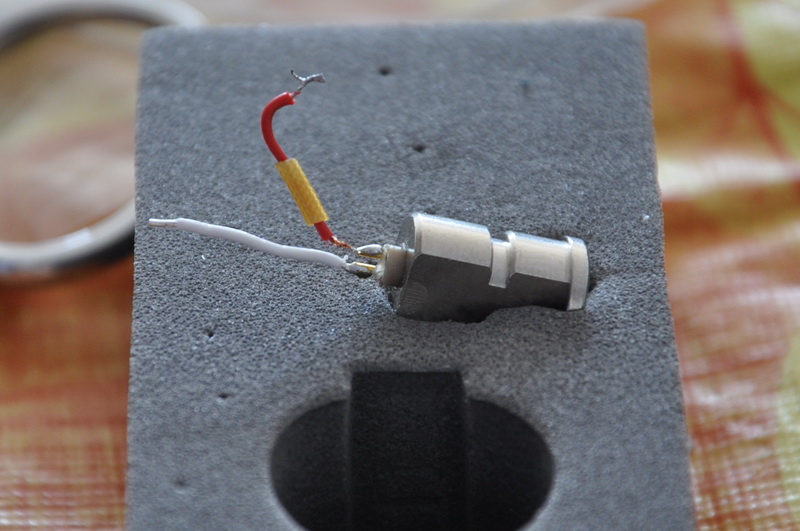

7.将原线和焊锡从插座上去除，用金银锡将新线焊上，原来红色的+极换成黄色，蓝色的－极换成白色。别看原线那么细，比换上的24AWG线还要细上差不多一半，居然也是由好多股比发丝更细的铜丝绞合起来的……







8.放回插座，将固定夹插回原位，固定好插座，再将两根线与单元焊接……





9.注意一点，左右单元安放的方向是不同的，阴极线一定要焊到红A标注的那一侧，焊反了就悲剧了……





[ 本帖最后由 冰冰鱼 于 2011-8-7 05:30 编辑 ]

冰冰鱼

换好线，按拆卸的顺序倒着将耳机单元再装回架子上。觉得黑色单元跟银色框之间晃晃悠悠的不稳当，以为少装回去啥零件，找找也没有，索性先把耳罩按回去，嘿，一点不晃了！原来耳罩不光是接触皮肤，还用来固定单元减少谐振呢！

插上功放，开声吓一跳——声音好响
音质有变化木？
嘿嘿……
声场大了一圈有木有！
低频多了一个档次有木有！
动态扩大了一个数量级有木有！
从原线换到Endorphin都木有这么大变化有木有！

煲煲看还有啥惊喜没

[ 本帖最后由 冰冰鱼 于 2011-8-7 05:33 编辑 ]

tedczj

我觉得反正都拆了，咋不直接整跟升级线焊上去捏

冰冰鱼

原帖由 tedczj 于 2011-8-7 02:38 发表 我觉得反正都拆了，咋不直接整跟升级线焊上去捏

本来也是这么打算的，后来想想那样的话换线多不方便啊，手头的不过是一根SAA的中档线，以后没准要换clear或者crystal的线呐，到时候再直接焊不迟

sd206a

必须有提升哇…闲了再把别的耳机也换了

冰冰鱼

那个老贴里有讨论啦，大神认为这根线是拿来调声以中和原耳机线的一些缺陷，还有个说法是这根细线可以限流以保证单元安全（个人认为不太靠谱，虽然细，这根线上通过足以烧掉800单元的电流估计还是没啥鸭梨滴 ）。至于到底为嘛用这么细根坑爹线，大概只有森海的工程师晓得。

PS，SAA的老板据说曾今是森海的工程师，而他家的顶级800线是直接焊到单元上的……

[ 本帖最后由 冰冰鱼 于 2011-8-7 06:31 编辑 ]

qianqian

佩服有时间有精力敢动手的人！

冰冰鱼

原帖由 sd206a 于 2011-8-7 06:19 发表 必须有提升哇…闲了再把别的耳机也换了

KK线老早就换过了，WK的木碗打不开，现在就剩HE6可以动动脑筋了，不过有人大概又要骂手贱鸟……

冰冰鱼

话说原来的机内线，插座这端的焊接技术不错，而焊到单元那端的感觉就有点业余了——焊锡不均匀、不饱满，还流得到处都是，感觉不是出自同一人之手的样子

qianqian

难道一端是手工，一端是机器。

冰冰鱼

应该都是手工焊，不过也难说，工业技术不太熟
