給北極星dac 32 電壓110v 改220v 的接線圖片***3/11圖片更新請參考***

tom3050 · 发表于 2011-9-16 14:12:13

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

***3/11更新圖片***

很抱歉各位~之前圖片太草率~很多網友來消息告知是否可以詳細點

可惜很多高手們只是看完後就說兩句就發完牢騷後.................沒有下文了

無奈小弟不才~比不上更專業的"燒友們"

加上dac32之前就出掉

手邊沒有辦法再拍照

要等三月底左右才會拿到機器(這又是一個"不能說的秘密"

總之北極星轉盤+解碼+usb介面一次全訂了)

現在重新更新一下以前的圖片

應該可以明白了

[ 本帖最后由 tom3050 于 2012-3-11 01:46 编辑 ]

冬瓜大师 · 发表于 2011-9-16 14:44:25

看不明白

zocke · 发表于 2011-9-16 16:50:02

没太看懂，不过放弃了，我以为是拨钮跳线一类的调整呢

哥特之王 · 发表于 2011-9-16 17:38:32

提示: 作者被禁止或删除内容自动屏蔽

fhl369 · 发表于 2011-9-16 18:11:40

把两头牛栓一起？

kk701 · 发表于 2011-9-16 18:47:50

前2张是改造前？请明示，可以找本地电器师傅改了

gaomx · 发表于 2011-9-16 19:28:17

两个牛串联在一起了，这样是最糟糕的做法，串扰比使用一个牛还严重

maxiaofei007 · 发表于 2011-9-16 19:52:44

看不懂。

tom3050 · 发表于 2011-9-16 23:49:10

原帖由 gaomx 于 2011-9-16 19:28 发表
两个牛串联在一起了，这样是最糟糕的做法，串扰比使用一个牛还严重

拍照技術太差了

是採用並聯方式

tom3050 · 发表于 2011-9-16 23:49:54

原帖由 kk701 于 2011-9-16 18:47 发表
前2张是改造前？请明示，可以找本地电器师傅改了

是的

第三張是解開的

tom3050 · 发表于 2011-9-16 23:53:21

原帖由 zocke 于 2011-9-16 16:50 发表
没太看懂，不过放弃了，我以为是拨钮跳线一类的调整呢

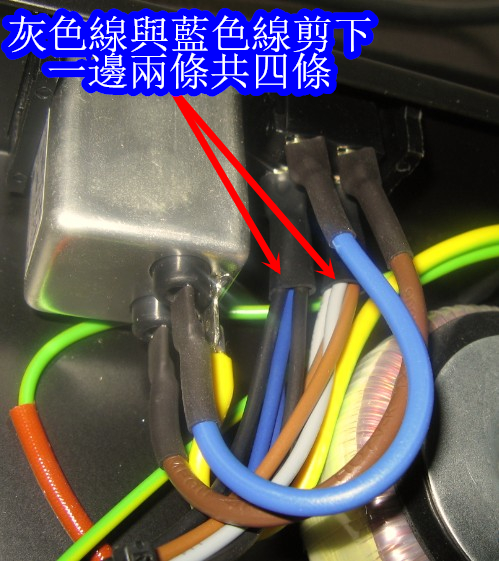

220v的接法 : 每個牛有四條線其中灰線跟藍線短接
棕色線與黑色線分別接上電源

phoebe73 · 发表于 2012-2-27 20:27:46

太感谢了，正在到处找改电压的资料。

amex · 发表于 2012-2-27 20:32:09

这个不该是220的么

phoebe73 · 发表于 2012-2-27 21:15:41

原帖由 amex 于 2012-2-27 20:32 发表
这个不该是220的么

美行的，110v必须改才能用。

huiyun_xu · 发表于 2012-2-27 23:41:10

原帖由 tom3050 于 2011-9-16 23:49 发表

拍照技術太差了

是採用並聯方式

这样表达会让人误解的，应该是同一只牛的输入端由零电位抽头改接至-110V处的抽头吧，也就是原来是0——110V，现在是-110V——110V。话说北极星如果在110V版的换牛上还预留了-110V抽头那还是很厚道的。

[ 本帖最后由 huiyun_xu 于 2012-2-28 16:27 编辑 ]
