RP010内部图图大放送！

orange19900727

交易区新帖推荐

嘿嘿 先祝大家新年快乐~！小橘子给大家拜年啦~~~

正面：





背面：

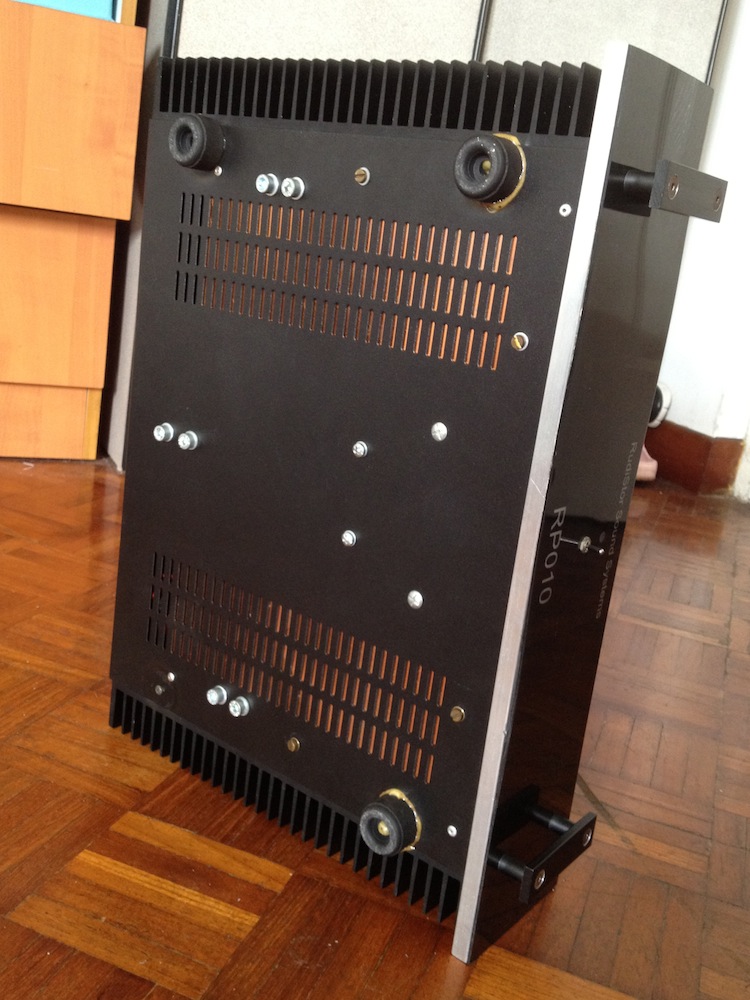

底面：（悲剧的三只脚。。。还有暴露在外面的山寨的胶水。。。）

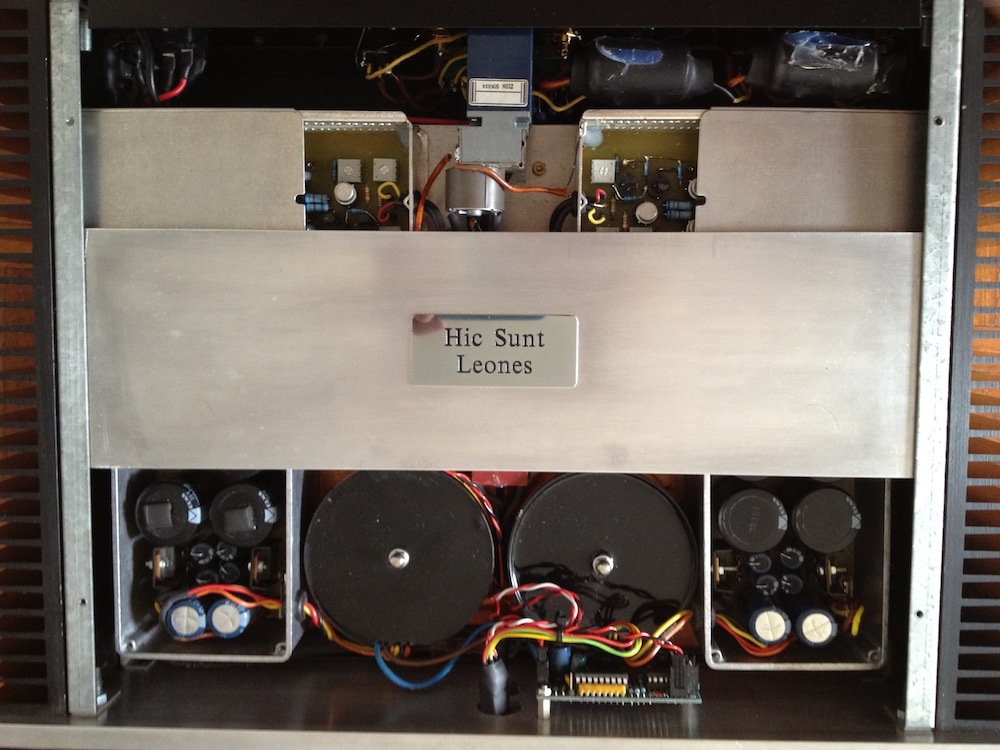

呼啦啦 打开盖子！



在所有东西的下面似乎是一整块铜板，铜板下面才是底壳。最上面这块有铭牌的钢板平时是盖在上面两个铁盒子上的，但是拆下螺丝以后就可以滑动了。两砣黑色的牛。网上搜了一下图，有的版本好像有三个牛咧，不过不是这样黑黑的。四个铁盒子，有两个滑盖的是在一块厚厚的钢板上面，还有两个螺丝盖的是直接在铜板上的。蓝色的是电位器，电位器边上那个圆柱形的东西，我yy是用遥控控制音量时候转旋钮用的电机。。。

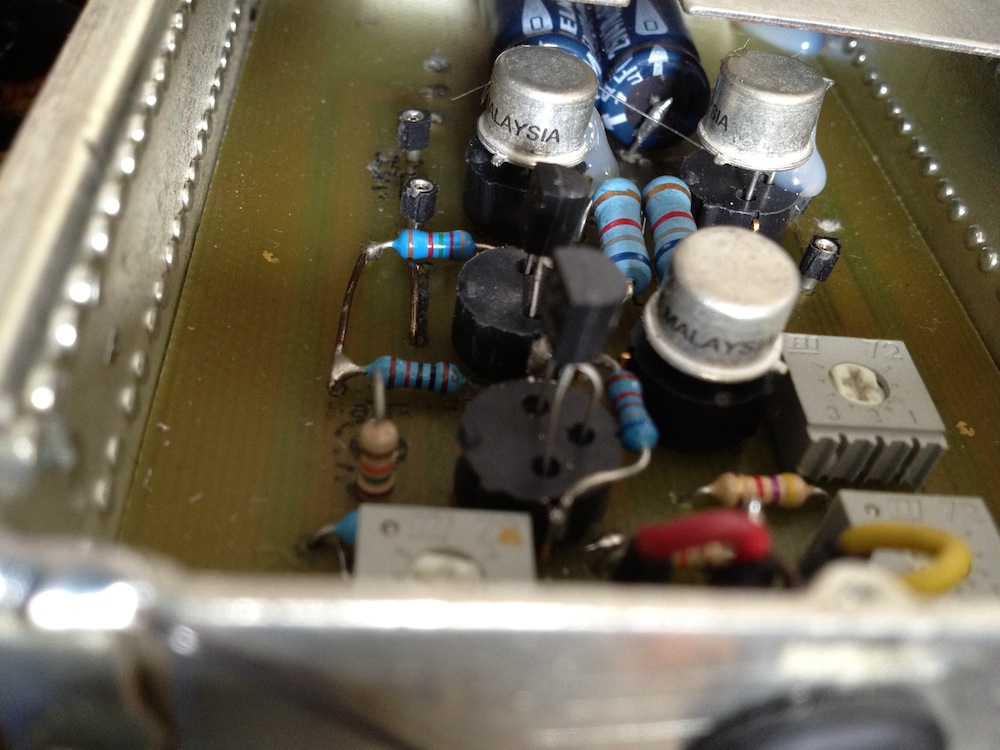

gaomx要的滑盖铁盒子里面（嘿嘿 有木有奖励哦~）：



好像和他上个帖子里贴的那张不一样 因为看不到的地方还有两个蓝色的电容的 可是因为这个铁盒子是滑盖的 不拆的很彻底的话只能拍到这么多了
还有飞在半空中蜘蛛网一样的胶水＝＝
感觉电路是印刷在反面的，下面似乎还有东西。



滑盖挪到另一边可以看到两个电容：





－6db的开关（绿的）上连着好多电阻：





另一个叫inv的开关（绿的） 难道是用来改变平衡口的相位的？ ：

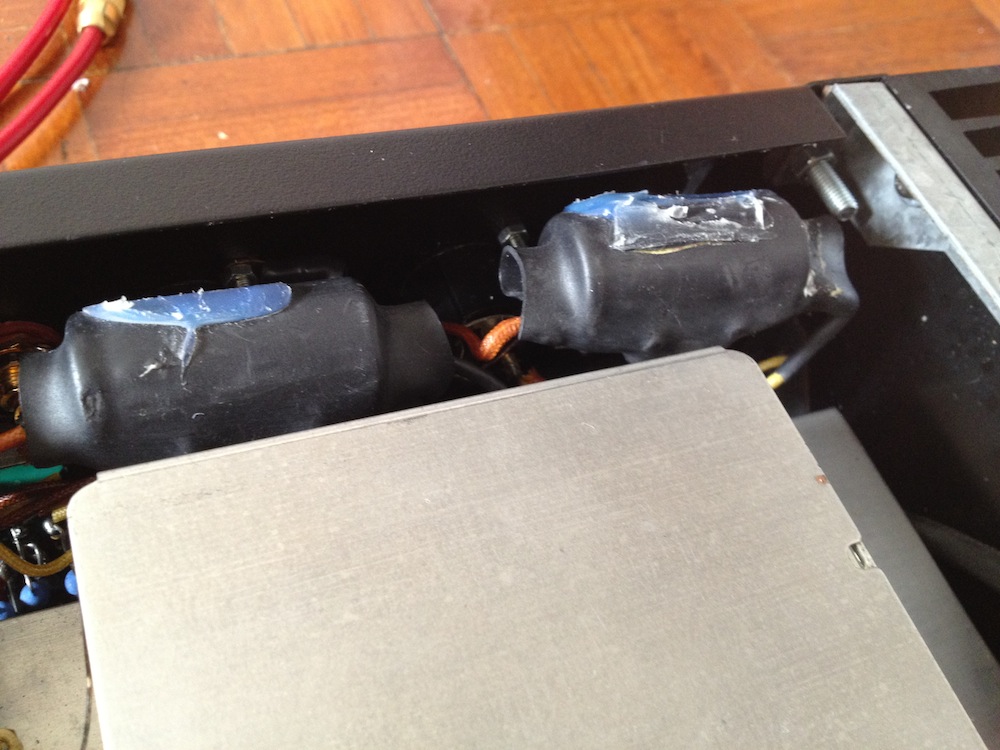

平衡输出口附近两砣神秘的黑色物体, 在下面还能隐约看到第三砣 说不定是非平衡输出的：





电源插座和保险丝：

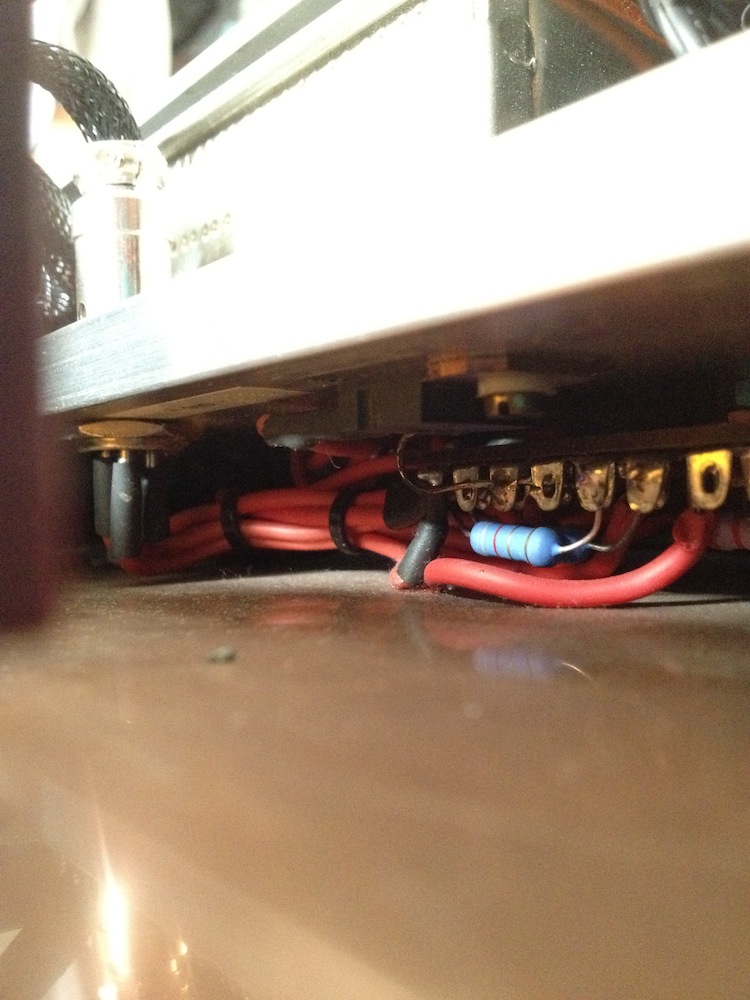

钢板下面脑袋没法伸进去看 但是iphone可以伸下去隐约偷窥一下:







好！休息一下，等会儿继续~

[ 本帖最后由 orange19900727 于 2012-1-24 20:45 编辑 ]

羔羊的迷途

有木有愿意花金币看010内部各种图图的？

zke

没钱。。。

想看。。。

小mico

想看
没钱

feifazhuce

这个是010第一版？

orange19900727

原帖由 feifazhuce 于 2012-1-24 20:02 发表 这个是010第一版？

嗯哪 编号006~

zke

看了。。。

谢谢LZMM。。。

说心里话。。。

为啥买它啊？

那价可选的空间太大了啊~:D

creamy_wan

插位和VOLUME都在背面的确有些操作和安排上的麻烦，不过此版本也有一些比较实用的功能...

声音表现麻，自己在用相近的自己大概知道，LZ出的话麻烦第一个通知我，谢谢...

P.S. 不过，後脚竟然还是上在丝模位上，这个也实在太反映制作者性格了...

羔羊的迷途

学习了

gaomx

我愿意捐给楼主5000金币，请版主扣金。

gaomx

rudi的机器里面看起来让我说什么好呢，这机器3w多呢。

zke

原帖由 gaomx 于 2012-1-24 20:59 发表
rudi的机器里面看起来让我说什么好呢，这机器3w多呢。

啥也别说~~

说了要挨砖的。。。

orange19900727

这块电路板好像是跟神秘摇控器有关的。
右边上面一个洞里是开关指示灯，但是从后面接了那么多线来看，说不定还有摇控器的红外接收器什么的嘿嘿。
下面一个洞里是电源开关。





两砣牛都是talega的 这么肥大 估计重量跟这个很有关系。
中间红色的不知道是什么：





这两个螺丝固定在散热片上的东西连字都没有。
下面隐约能看到的黑色粗线是从电源插座过来的：





除了上面两个滑盖的铁盒子，还有两个螺丝的铁盒子。
这两个铁盒子的盖子反面还有某种似乎是用来避振什么的材料。

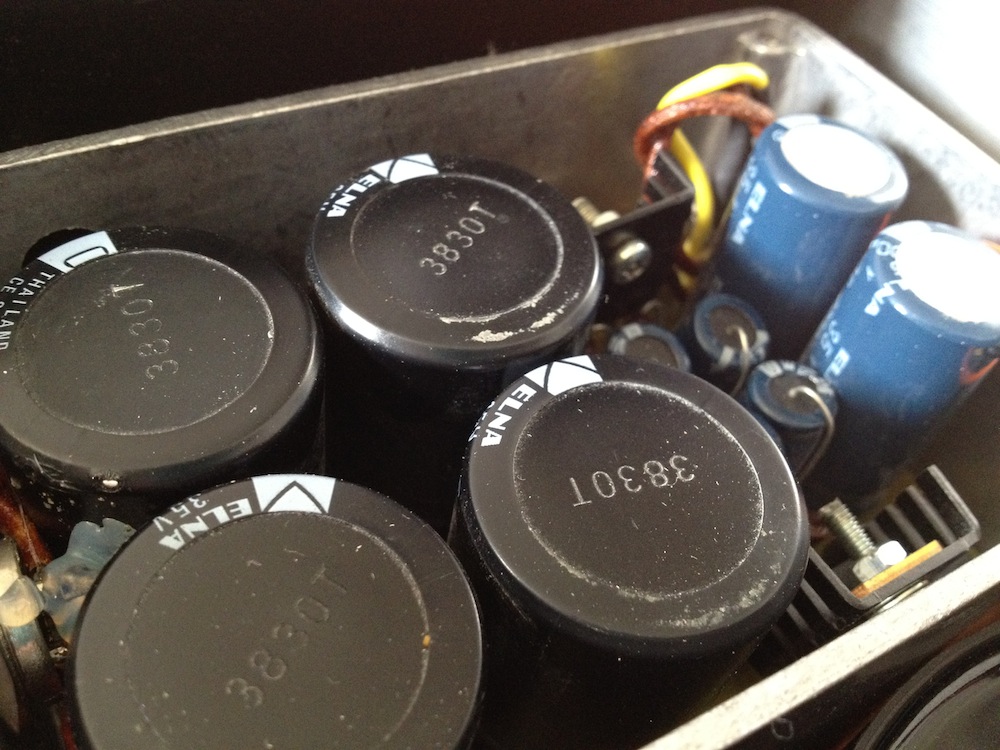

盒子里面是这样的：







这两个铁盒子里还各有一只保险丝，这要是烧断了，手指头还真伸不进去换。。
铁盒子里有四只带散热片的东西，上面的字样：







盖上之前再来一张。
能看到连接螺丝盖铁盒子和滑盖铁盒子之间生猛的黑线。
奇怪的是黑线为什么要钻到钢板下面，可能下面看不到的地方还有些什么东西吧：





悲催的公牛排插和机线：



[ 本帖最后由 orange19900727 于 2012-1-24 21:09 编辑 ]

zke

那后置的音量旋扭咋看杂蠢啊~~~

edcrfv

那个红色小牛是给遥控VR的马达用的
