电源线制作Tips（写着写着发现变成Steps了）

cddfxy

交易区新帖推荐

自身一点感受，抛块砖，欢迎指教，不喜点右上角~

线基：个人感觉股越多单根线径越细的声音越细腻或者说越软，股数越少单根线径越粗的声音越硬越线条，所以根据自己需要的来。
头尾：这个丰俭由人，镀金的声音厚暖一些，镀银的解析线条好些，镀铑平衡一些，什么都不镀的性价比最高。还是根据自己需要的来。

工具：剥线器（裁纸刀），剪刀，热风枪，螺丝刀，小刷子（可选），热胶枪（可选）
附件：避震网，热缩管，3M电工胶带

Tip1：最好用头子比一下，两头剥出合适长度。
Tip2：套避震网前一定注意在插头或者插尾剥出来的部分做个记号！线上印字的方向就是电流的方向~~~（套上避震就看不见线身咯~会很茫然...）

（待续）

[ 本帖最后由 cddfxy 于 2012-2-20 15:08 编辑 ]

cddfxy

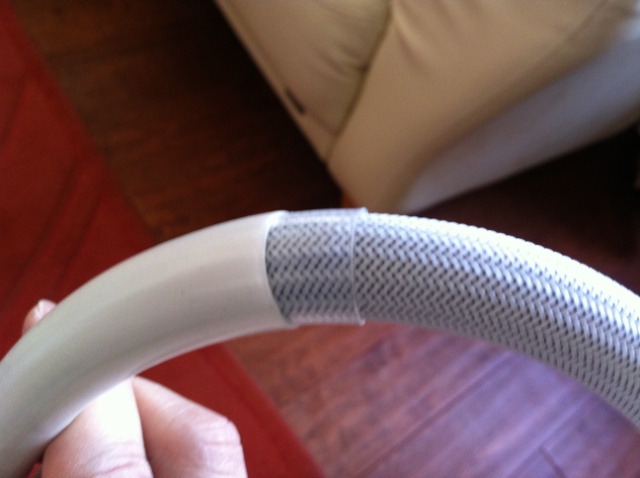

Tip3：套上12MM的避震网后，两头要用胶带缠绕3-4道固定。先套进15MM热缩管（8-10CM长度比较合适），我一般在热缩管外面再多用一层稍长的18MM透明热缩管。（以下带图）


Tip4：把3股线的绝缘层剥断，但先不要取下来。（如果是插尾，双色的地线那根要剥少一点，后面会有为什么）



[ 本帖最后由 cddfxy 于 2012-2-20 16:53 编辑 ]

cddfxy

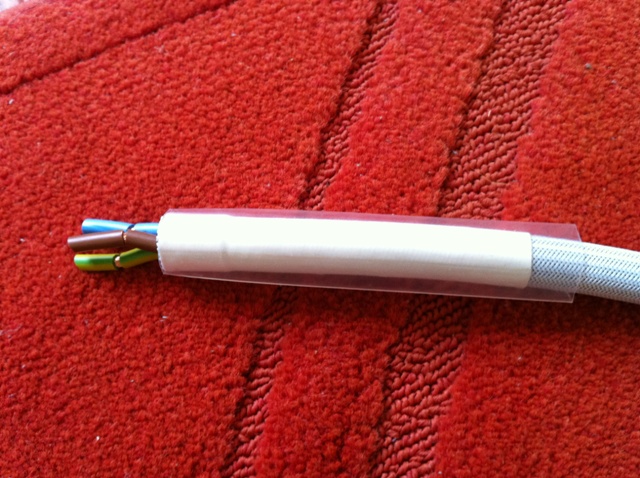

Tips5：把热缩管收回到位置，用热风枪均匀加热缩好。


Tips6：线朝各方向弯曲一下，让热缩管尾部翘起时，每次用热风枪缩紧。


[ 本帖最后由 cddfxy 于 2012-2-20 16:32 编辑 ]

cddfxy

Tips7：用胶带包裹一下线头以及外绝缘层剥去的位置（图中这部分胶带已经取下），再套入插头（尾）的后半部分
            根据总线径的粗细，插头尾内的固定片可能需要去掉一个或多个，当然为了固定，带螺丝孔的那个不能去。
            粗的线径很难穿过头尾底部的那层橡皮膜， 这时在线上热缩管部分用小刷子刷上一点点油，就很容易咯~


[ 本帖最后由 cddfxy 于 2012-2-20 15:10 编辑 ]

JUstM

喜欢这种帖子，不过有些图片显示不了

cddfxy

Tips8：去掉头部已经剥开的胶皮，把线折成这个姿势（美式插尾需要）准备插入！
            插头不需要这个姿势。不明白的话看看头尾上标志， N是零线（蓝），L是火线（棕），还有一个是地线（白绿双色）

Tips9：把剪刀一头插进去转几下把孔开大一些...... 线径细的就不需要了~~

palchiu

这里有些可以看看 http://oyaide-blog.blogspot.com/search/label/%E3%82%B1%E3%83%BC%E3%83%96%E3%83%AB%E8%87%AA%E4%BD%9C

这样接触面好像可以多一些?

[ 本帖最后由 palchiu 于 2012-2-20 14:58 编辑 ]

cddfxy

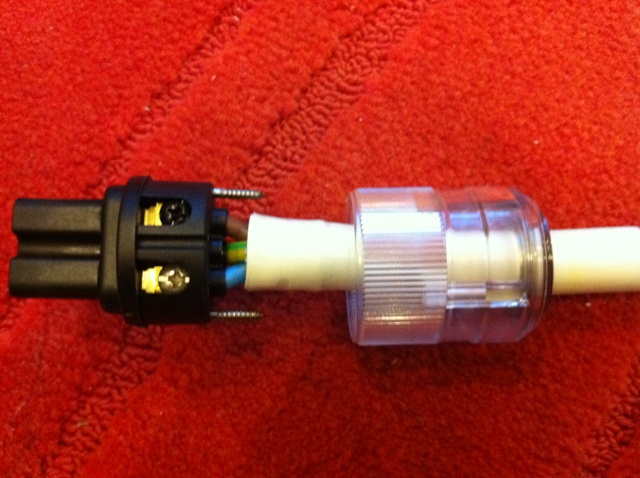

Tips10：插入，如果金属部分过长露出，修剪短一点点~用螺丝刀锁紧3 股线的固定螺丝（也有颜色标志的）

Tips11：将后半部分套回，注意除了两个螺丝对正外，还有个榫头要对上，别反了~~
              很难？油干了没？干了再刷一点点~~


[ 本帖最后由 cddfxy 于 2012-2-20 15:28 编辑 ]

cddfxy

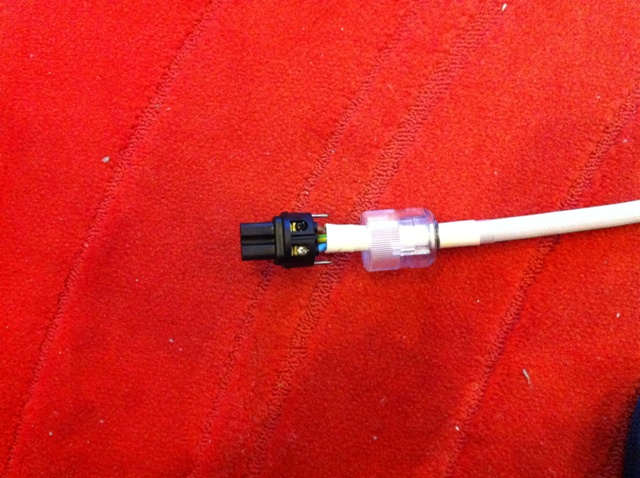

4个螺丝锁上，注意下面两个横向的螺丝不要锁太紧，线会跑偏~~

收工！

cddfxy

以上线基：纳米金301
头尾：瓦特5266i+320i


淘宝“悠扬时光”买的热风枪，热缩管，避震网，3M胶带等，几十元全部都搞定，材料做十根线都够。



[ 本帖最后由 cddfxy 于 2012-2-20 15:05 编辑 ]

psman

有些图片挂了，可否修复一下，谢谢。

cddfxy

原帖由 palchiu 于 2012-2-20 14:50 发表
这里有些可以看看 http://oyaide-blog.blogspot.com/search/label/%E3%82%B1%E3%83%BC%E3%83%96%E3%83%AB%E8%87%AA%E4%BD%9C

212669 这样接触面好像可以多一些?

地线拧上金属屏蔽网是一种做法，声音要自己感觉。我图上的线基没有金属屏蔽网。

线头能不拧就不要拧~~前辈说的~

pzs1232002

不用避震网和热缩管（这东西纯属装饰），10分钟就能搞定。
屏蔽用的金属网无需和地线拧在一起，直接咔嚓

[ 本帖最后由 pzs1232002 于 2012-2-20 15:18 编辑 ]

cddfxy

原帖由 JUstM 于 2012-2-20 14:46 发表
喜欢这种帖子，不过有些图片显示不了

喜欢就是鼓励~~红叉那个只是图片标志，我也不知道为什么会有，其实就是下面的图片。

wuchongyang

铜丝线绕起来不好吧？
