之前和别的烧友讨论过KK的驱动问题，KK是典型的低效率的耳机，驱动的话，需要足够高的电压和尽量小的失真，但太大的功率则容易出现声音火气较大的问题，所以驱动它强调小而适中的功率情况下充沛的电流，并且要求细腻通透一些。但一般的电子管放大器使用输出变压器做阻抗匹配，K1000不在其有效工作范围内，有可能对放大器造成不利影响。

谷雨认为驱动KK的要求，推K1000是要解决几个问题，
一、功率，这主要是K1000太古怪。K1000灵敏度低至74 db，阻抗高达120欧，
二、原来台湾的Roger理事说的电压摆幅的问题。
三、要有平直的频率响应与极小的失真。
四、不仅仅信噪比要高，噪声电压还要很低，在大功率输出推动K1000的前提下满足他这个104db动态范围的要求。
所以这个东西，要是个出色的后级，声音不能没劲，不能控制力差，也不能粗，更不能猛愣。还要是个符合前级严格要求的出色后级，声音不能干瘪，不能丢失小信号，要尽量减少各种失真，不能有所妥协。

它的驱动和早期的RogersLS 3/5A颇有一些相似之处，吃不了太大功率，否则就容易将低频推到底，声音变硬火气很大。就驱动的要求来说，那种适中的功率和充沛的电流，这点倒是符合很多胆机的特性。


蛋疼的施大，买了魔鬼鱼在我那边放了几个月了，还是因为电压是110V的，没法听。上周终于给龚兄拿过去改电压。
我今天在山东出差，刚才借到电话，说魔鬼鱼驱动KK声音极好
下午几个人听了，确实是非常非常好的声音




下面说到正题，万里魔鬼鱼

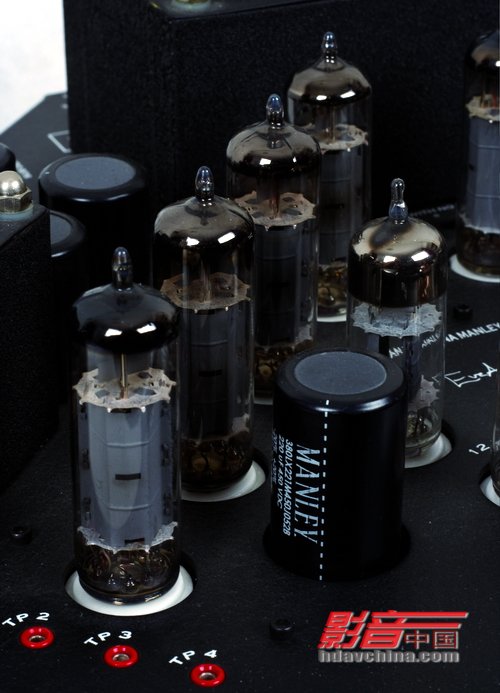

STINGRAY（魔鬼鱼）是MANLEY LABS（万里）推出的EL84合并式推挽功放，电压放大部分采用了常见的12AT7，倒相推动则使用了6414，并且以每声道4只EL84作AB1类推挽功率放大。整机均采用完全单声道方式设计，不但在电路上如此，就连在信号接口的安排以及超线性与三极的转换开关等等也是如此，因此它提供了一个BALANCE（平衡）旋钮来调节左右声道的平衡。与许多高端胆机一样，整机只设立了一个喇叭接线柱，能提供最小2Ω的动态输出阻抗，适应面广泛。

• Driver Tubes: 2 x 6414 Ships with GE or RAYTHEON JAN NOS USA or 6414W
• Input Tubes: 2 x 12AT7EH Ships with: 12AT7EH large plate Electro-Harmonix Russian

[ 本帖最后由 davidxtb 于 2012-7-2 13:46 编辑 ]

davidxtb

Features and Specifications
MANLEY STINGRAY iTube®


• 3 x Stereo Line RCA Inputs
• 1 x iPod dock (analog output used)
• TRIODE - UL Output Stage Mode Switching
• RECORDING OUT
• SUBWOOFER OUT
• TAPE LOOP (Insert) with Bypass switch
• S-VIDEO OUT (from iPod dock)
• 1/4" Headphone OUTPUT (mutes speakers              and subwoofer output              when deployed)
• Logic controlled Volume and Balance              functions
• All-Vacuum Tube Lo-feedback Stereo              Integrated Design
• Output Tubes: 8 x EL84 Ships with              Russian NOS EL84M (aka 6Pi14Pi-EB)
• Driver Tubes: 2 x 6414 Ships with GE or RAYTHEON JAN              NOS USA or 6414W
• Input Tubes: 2 x 12AT7EH Ships with:              12AT7EH              large plate Electro-Harmonix Russian         *** USING OTHER TUBES: Read FAQ #16! ***
• Maximum Output Power UL mode: 32 Watts x 2              channels 1.5% THD @ 1kHz into 5 Ohms
• Maximum Output Power TRIODE mode:              18 Watts x 2              channels 1.5% THD @ 1kHz into 5 Ohms
• Frequency Response: 15 Hz - 58 kHz,              -1dB
• Gain:  35 dB at max Volume
• Input Sensitivity UL Full Power:              210 mV in = 32 watts out              into 5 Ohms with volume control at maximum
• Input Sensitivity Triode:  41mV in =              1W into 5 Ohms with volume control at 20dB gain setting
• Input Sensitivity UL:  35mV              in = 1W into 5 Ohms with volume control at 20dB gain setting
• Crosstalk:   -72dB See              Chart
• Noise: 5.8 microVolts A-WGT; @600 Ohms
• S/N Ratio: typically 97 dB A-WGT @ 600 Ohms
• S/N Ratio: typically 72 dB A-WGT, 1W output, 20dB gain, Source Z = shorted input
• THD+N Ratio: typically 64 db
  at 1W output, Bandwidth 22Hz-22Khz, Source = 1Khz Sine wave
• Input Impedance: 12 kOhm nominal
• Output Impedance at TAPE Output: 47 Ohms
• Optimum Speaker Load: 5 Ohms
• Speaker Terminal Output Impedance at  20 Hz: 2.36 Ohms
                                                                              at   1KHz:  2.00 Ohms
                                                                              at  20KHz: 1.83 Ohms
• Damping Factor into 8 Ohms (UL mode): 6.7 @ 100 Hz; 7.2 @ 1 kHz; 6.9 @ 10 kHz
• Damping Factor into 8 Ohms (Triode mode): 7.2 @ 100 Hz; 7.8 @ 1 kHz; 8.0 @ 10 kHz
• Headphone Jack Output Impedance: 53              Ohms
• Scratch              Factor:  Use pennies under pointed feet to avoid marring              cabinetry. Try quarters if you are in upper tax brackets. The              bargain performer would be nickels. Paper currency does not              function as well. Euro coins work 1.54 times better.
• Remote              Control Type:RF              (radio frequency) and IR (infrared), user selectable
• Volume              Control:Cirrus              Digital Level Control System, controlled by Grayhill Rotary              Encoders
• Volume              Control Range:102dB              in 1dB steps turning slowly, with larger steps as rate of turn              increases
•               Power Consumption (Standby,              no iPod charging):6W
• Power              Consumption (Standby, iPod charging:12W
• Power Consumption Idle: 198W
• Maximum Power Consumption at Full Power: 300W
• MAINS              Fuses:
                100~120VAC operation: MDL 3 AMP / 250 Volt SLO-BLO
                220~240VAC operation: MDL 1.5 AMP / 250 Volt SLO-BLO
•               B+ FUSES (2): MDA 1/4              AMP, 250 Volt SLO-BLO, Ceramic.
• Power Supply: is factory set for 100V, 120V or              220-240VAC operation
  for original destination country's mains voltage.
• Operating Mains Voltage: changeable with power transformer              re-wiring on PCB and fuse value change.
• Mains Voltage Frequency:
• Power Cord: Detachable IEC              standard.
                Appropriate power cord supplied for original destination country
• Dimensions: W= 19", D=14", H= 7 1/2"
• Shipping Weight:  35 lbs.

Manufacturer's Suggested Retail Price
Manley Stingray iTube® $6,000 (USD $) Manley Stingray II $5,650 (USD $)






[ 本帖最后由 davidxtb 于 2012-7-2 13:25 编辑 ]

davidxtb

一直听闻这个是驱动KK的好东西，HEAD-FI评价颇高，而且这台合并机 本身也具备驱动KK的特点：小管子，功率不高，在驱动功率下电流充沛，声音纯净

最大输出功率：
40W×2（超线性）,20W×2（三极）
频率响应：15Hz-40kHz（-1dB）
动态输出阻抗：2.8Ω（20Hz）、2.6Ω（100Hz）、2Ω（1kHz）
信噪比：87 dB （20Hz-20kHz）
体积（W×D×H）：483×356×140mm
重量：13.6kg
■参考价格：33800元
■咨询电话：020-83862410

来自美国的MANLEY LABS（万里）成立于20世纪80年代，厂房位于美国罗省以南的CHINO市。它的产品以胆机与专业录音器材最为有名，MANLEY的胆机以其少于0.1%失真、自家制造的输出变压器、提供强而有力的低频控制以及采用独特线路设计令胆管寿命相对延长为特色，曾在美国的录音室中创下了六万小时不停工作的惊人记录。

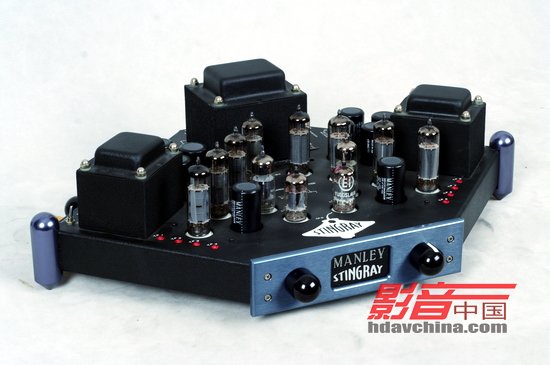

STINGRAY（魔鬼鱼）是一台外形酷似其名的EL84推挽合并式功放，它每声道采用了12AT7×1作为前级放大，6414双三极管×1作为倒相推动，EL84×4作为A类并联推挽功率放大。最特别的地方是采用了完全独立的单声道设计，不但在电路上是这样，就连在信号接口的安排以及超线性与三极的转换开关等也是每声道设立一个，更为此提供了一个BALANCE的调节左右平衡的旋钮，可见MANLEY的用心良苦。STINGRAY也像它家的其他高端胆机一样，只设立了一个喇叭接线柱，能提供最小2Ω的动态输出阻抗，基本上能满足大多数音箱的要求。

推荐音箱搭配：细腻、精致的书架及小型落地音箱，以灵敏度高于88dB为宜，如PMC TB1、Westlake Lc6.75、Dynaudio DM 2/8、JBL  4428、Quad  11L等。
评委评分：

项目 评委	整体 设计	制作 工艺	音色 与音质	力度及 控制力	解析力及细节再生	高低频 延伸	层次、定位及音场表现	动态及 瞬态反应	整体 平衡	操控 与匹配
洁川	9	8.5	7.5	8	8	8	8.5	9	8.5	8.5
星火	9	9	8	8	8.5	8.5	8.5	8	8.5	9
大可	9	8.5	8	9	9	9.5	9.5	9.5	9	8.5
星光月影	8.5	9	8.5	8.5	8	8.5	8.5	8.5	8.5	8.5

评委点评：
洁川
世人俗称音响是男人的玩具，事实上，也寄托了男人的梦想。Stingray别致个性的外观，粗犷豪放的风格就很让人心动，而对音乐的表现又是准确入味的，很容易拿捏住音乐的脉搏，玩得精彩。并不强调细节的刻画，音色也不一定十分优美，但豪放、洒脱、率直，甚至有些霸气的声音让人感到鲜明的美式音响风格，在充满奶油小生的今日，Stingray具有难能可贵的真实及高保真特性。
星火
外型独特，做工精致，并拥有多种调节方式。采用了较为特别的EL84功放管，音色偏向于暖色系，并拥有浓厚的美国色彩，开放、自由。信息量在本次的测评中，本人认为是最丰富的，而且在高频延伸、低频下潜方面也是数一数二，若硬要说不足，在力度方面会比同级数的机型略逊一筹，但是在控制力方面却是一等一的好手。
大可
音色真实、自然，细腻。播放小提琴、人声等录音都有优秀的质感和音乐感，而且驱动力十分强，在《荒山之夜》这张动态庞大的交响乐的无情“摧残”下都表现得处乱不惊，一切都控制得非常好，音场极具深度和宽度，是台有全方位表现的扩音机。
星光月影
声音醇厚有力，无论人声或是乐器的还原都有强烈的质感，即使是咬字齿音的细节都能清晰还原出来，确实令人佩服，而且各频段都能出色发挥且过渡连贯自然，力度、低频量感的收放自如展现了出色的控制力，能营造出通透庞大的音场。

[ 本帖最后由 davidxtb 于 2012-11-10 17:39 编辑 ]

M_Furtwangler

上次去只看到这东西被搬走了~
下次拜访胸大的时候希望能蹭到

极星永耀

好多的管子

yupoet

这堆管子要是都折腾一下，再加个套，真得出血啊

davidxtb

等着回去听
蛋疼啊，居然现在不在广州，更蛋疼的是，即使这台好听，也不是我的

[ 本帖最后由 davidxtb 于 2012-6-16 23:24 编辑 ]

zamfile

管子多的机器坚决不碰,也不听..升不起那级

davidxtb

这台都是原管，龚兄那边说已经非常好声了
大家对胆机 恐怕有些误会，并非一定要换管，如果原管就是好声，为什么一定要换呢？

sisilfay

蛋疼的进来，经历了龚兄的恐吓，惊魂未定。。。

sisilfay

LEBEN啥的。。等魔鬼鱼悄悄进驻，就放出去~

davidxtb

原帖由 sisilfay 于 2012-6-13 01:18 发表
LEBEN啥的。。等魔鬼鱼悄悄进驻，就放出去~

偶一直认为那个东西太次了

冰冰鱼

目害

EL84听说是驱动KK的最佳选择……

sbluojie

期待啊

zocke

这东西要多少铁啊
