谁说中国师傅做不出来世界第一的耳放？

gaomx

交易区新帖推荐

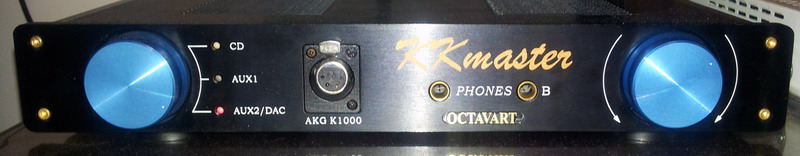

这台就是天下第一，谁不服吗？
天下第一



     ≡≡≡≡≡≡≡≡≡≡
             Ⅲ      Ⅲ
            Ⅲ      Ⅲ
   ≡≡≡≡Ⅲ≡≡≡Ⅲ
           Ⅲ      Ⅲ
          Ⅲ      Ⅲ
≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡

的万元级别耳放。

[ 本帖最后由 gaomx 于 2013-3-6 09:49 编辑 ]

gaomx

开玩笑了，其实声音还可以了。
至少和谷津ha2一个档次的一体机，耳放部分绝对不比ha3差，。
解码部分声音也非常中正，素质很高。

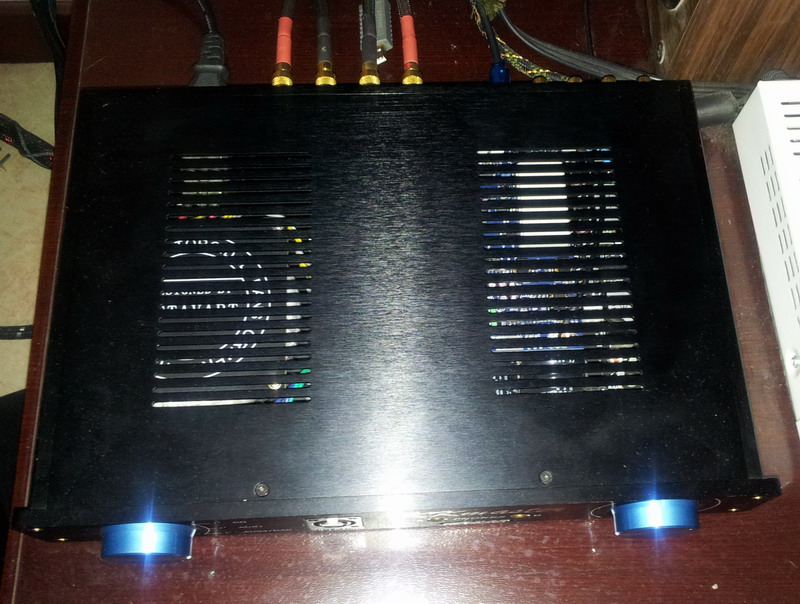

还可以推高灵敏度的小箱子。实物做工还是可以的，就是上面的字太难看了。
东西很有分量，很薄体积也不算大。

[ 本帖最后由 gaomx 于 2013-3-5 23:59 编辑 ]

林耳

lz晚安

激光鼠

标题党啊

gaomx

原帖由 林耳 于 2013-3-5 23:28 发表
lz晚安

好久不见，最近混什么呢？

gaomx

原帖由 激光鼠 于 2013-3-5 23:28 发表
标题党啊

版主乱扣帽子，冤枉啊
反正至少有个方面配得上世界第一了

黑色帷幕

这是？

林耳

原帖由 gaomx 于 2013-3-5 23:31 发表

版主乱扣帽子，冤枉啊
反正至少有个方面配得上世界第一了

世界第一丑的机壳？

林耳

原帖由 gaomx 于 2013-3-5 23:30 发表

好久不见，最近混什么呢？

在好好学习，天天向上

sd206a

我非常无法理解那个架构要一次更换那么多运放。。。。。。

amex

KKM的外观实在是太有想象力了= =

lsybox

视觉审美和听觉审美脱节

花艳唇

好像停产了吧，貌似这东西可以根据耳机搭配运放的（不懂）定制版耳放啊

gaomx

原帖由 sd206a 于 2013-3-5 23:36 发表
我非常无法理解那个架构要一次更换那么多运放。。。。。。

那我给你讲解一下。
首先解码部分采用cs84系列的接收，然后进入cs84xx的升频芯片
升频芯片的输出时钟可以有三种来源选择，sns模块，外挂晶振，数字接收芯片。
解码输出芯片是1792。
1792是平衡电流输出，所以两个声道4路输出，
采用两个双运放进行IV转换，
输出的差分电压信号再经过差分变单端，采用一个双运放输出。
这样解码部分就是一共三个运放。
第一级两个，第二级一个，都可以用来更换调整声音。
在O1海外版上面也只有解码部分的运放可以更换，耳放部分是封起来无法更换的。

耳放部分相比一般耳放来说要复杂不少。
信号送入电位器，从电位器出来以后就分成了AB两路，
AB两路是反相关系的，其实就相当于单端转了差分。

放大器的B路输出，首先从电位器经过一级buffer，就是一个双运放，
然后再经过一个双运放做电压放大。所以B路就会出现两个运放。

放大器的A路有一个选择开关，可以选择电位器输出直接进入运放放大。
这样A路就也有一个运放。就是放大器上面的三个运放。
当然A路也可以选择信号不直接来自电位器，而且来自经过buffer后的输出。

实际上放大器AB两路是独立的，AB两路独立的运放更换，可以同时
为两幅不同耳机调整声音。

平衡口就是相当于AB两路共同作用，三个运放同时协调声音，调整余地更大。
B路因为过了buffer，又放大，本底噪声比较大。

至于为什么设计成这个样子，只有老欧知道。

sd206a

原帖由 gaomx 于 2013-3-5 23:55 发表

那我给你讲解一下。
首先解码部分采用cs84系列的接收，然后进入cs84xx的升频芯片
升频芯片的输出时钟可以有三种来源选择，sns模块，外挂晶振，数字接收芯片。
解码输出芯片是1792。
1792是平衡电流输出，所以两 ...

orz
