老叶的新作：单端放大的耳放

激光鼠 · 发表于 2013-4-3 18:41:29

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

几个月前，老叶跟偶说起想做一个单管单端放大的耳放，极其简洁的电路，不用负反馈。偶坚决支持，因为这样的电路做出来的声音绝不会差。
于是两个礼拜前老叶把耳放拿来了，请偶试听。偶一看这台老叶的新作，虽说是极为简单的电路，身材却是重量级的，一只手根本别想拿起来，机箱是用来做小甲类功放的那种，注意是功放机箱不是耳放机箱。打开机盖一看，里面居然塞得满满的，密密麻麻的，一点空的地方都没了。让人感觉超级复杂的样子。老叶解释道这个电路采用了德律风根的低电压直热三极管做放大，晶体管射极缓冲输出，虽然简单，但供电这块用足了料，眼睛看到的那么多电路，大部分是电源，真正的放大部分只有一小块电路板。电源部分采用了镀银线环牛+多个电容并联的大水塘+扼流圈滤波+Blackgate电容，已经不能用奢侈来形容了。更令人惊讶的是电子管的灯丝用的是电池供电，老叶说电池给灯丝供电的声音更为纯净，虽然电池供电要增加充电、电池保护等电路，做起来要麻烦许多，但一旦听过电池供电的声音，会让你感到付出的代价是值得的。

小白 · 发表于 2013-4-3 18:42:25

备注，是上海老叶吧。

激光鼠 · 发表于 2013-4-3 18:45:17

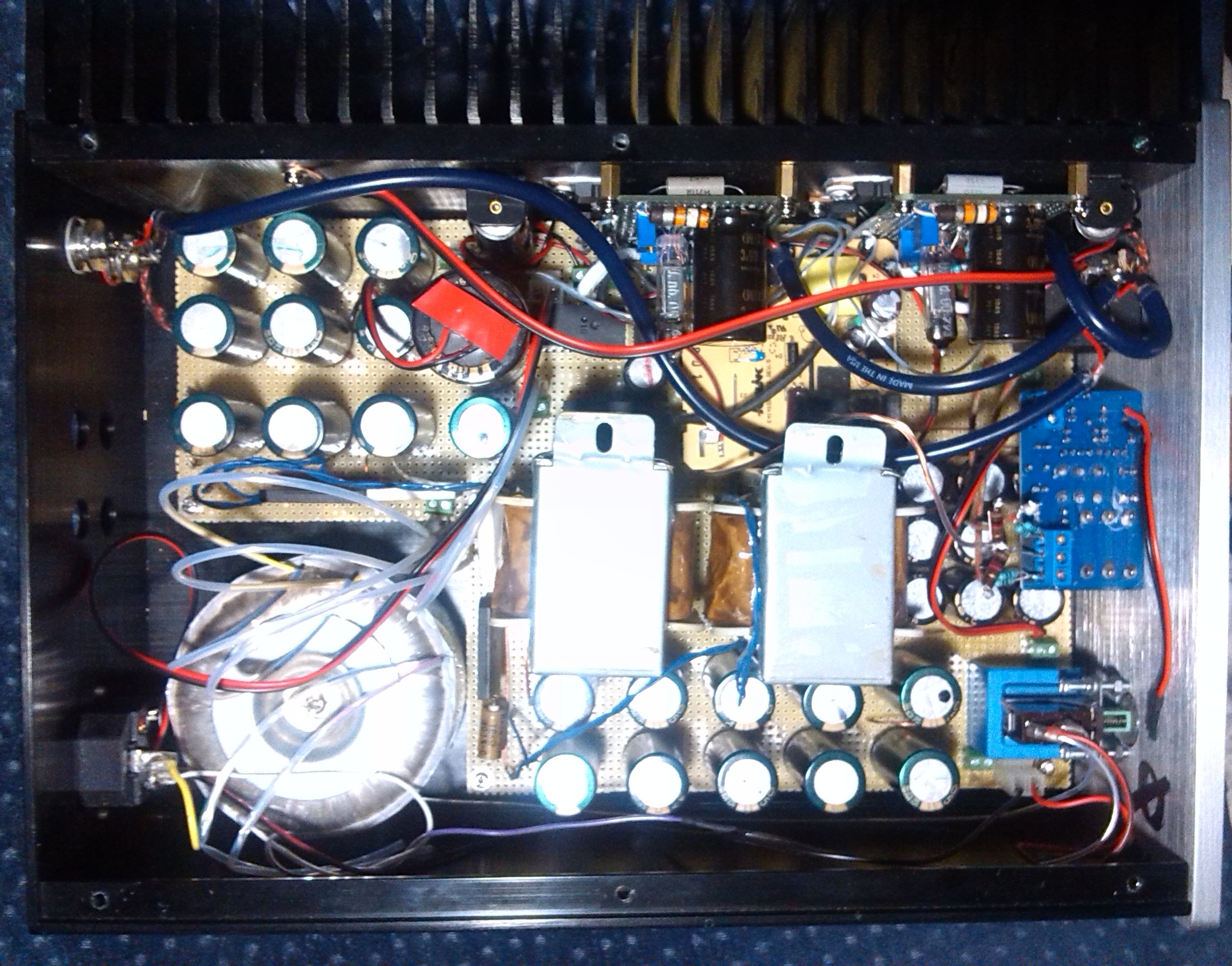

图来了

激光鼠 · 发表于 2013-4-3 18:50:07

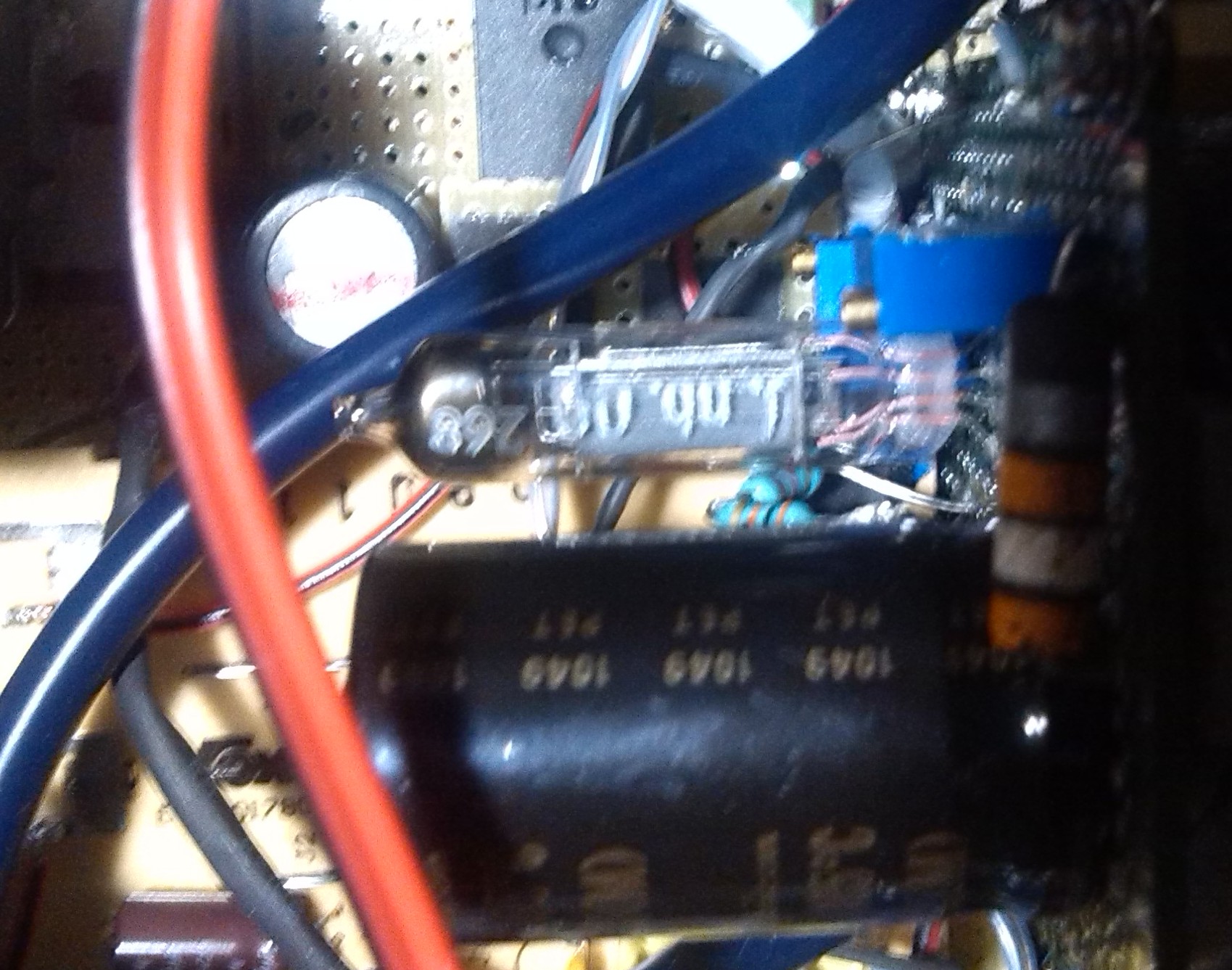

所用的直热三极管就是这种，跟人的小手指差不多大，屏极工作电压只要十几伏，跟晶体管差不多。我也是第一次见到这种管子

旭日东升 · 发表于 2013-4-3 18:51:32

不错！

坐等老鼠的听感

woodear · 发表于 2013-4-3 18:53:44

电池给灯丝供电，很猛啊

zsudicky · 发表于 2013-4-3 18:58:43

rp8也是这种模式，单管单端，电子管前级，晶体管后级

糊涂人是我 · 发表于 2013-4-3 18:59:02

好多的电容，期待听感！

江苏狗狗 · 发表于 2013-4-3 19:07:24

提示: 作者被禁止或删除内容自动屏蔽

amex · 发表于 2013-4-3 19:07:30

疯狂LC滤波，靠谱
电池是小功率负载的最佳供电方式，这个肯定好

激光鼠 · 发表于 2013-4-3 19:24:21

试听的系统是偶的屌丝系统，前面是傲立8000CD当转盘，鼠磨3解码，耳机试听了5付，见这个帖子：http://bbs.headphoneclub.com/thread-216849-1-1.html
这台耳放一开机，给偶的第一印象就是很像Rudi的RP030，大气、厚重、鲜活，同时带有一点直热三极管特有的甜润的味道，这是听RP030时没能感觉到的。试听这台耳放是一种享受，不管何种类型音乐，都表现得很好，要素质有素质要乐感有乐感。驱动这5付耳机都没什么问题，控制力、驱动力属于一流水平。要说缺点的话，我觉得是成本太高了，老叶掐指算了下估计花了3千元左右，人工都不算的，不过偶知道老叶做机器一向是追求极致而不惜成本的，按照他的说法这台机器算是”很便宜的”低成本之作。。。。

花艳唇 · 发表于 2013-4-3 19:25:52

叶先生的东西，我们这些人要怎么买？

旭日东升 · 发表于 2013-4-3 19:27:39

原帖由 激光鼠 于 2013-4-3 19:24 发表
试听的系统是偶的屌丝系统，前面是傲立8000CD当转盘，鼠磨3解码，耳机试听了5付，见这个帖子：http://bbs.headphoneclub.com/thread-216849-1-1.html
这台耳放一开机，给偶的第一印象就是很像Rudi的RP030，大气、厚 ...

成本3000多还可以啊

搭1840声音咋样

老鼠说说

花艳唇 · 发表于 2013-4-3 19:30:02

我还是期待市场上能买得到的商品。虽然很敬佩叶老的作品，但似乎老师从不打算把作品成为商品。

激光鼠 · 发表于 2013-4-3 19:41:21

老叶是用制作艺术品的心态来做机器的，从未想过要批量生产。这台机不可能商品化的，首先是成本太高，其次是所用的电子管比较特殊，市场上买不到。
