这两天单端耳放很热？凑个热闹，准备做个.....

@^耳^@ · 发表于 2013-4-6 22:15:22

您需要登录才可以下载或查看，没有账号？注册

x

机箱以前就买的没用，貌似和老叶的一个牌子？

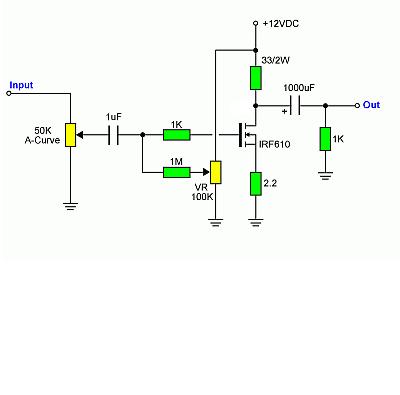

，不过小一圈。耳放电路图如下，单端电路简单，但非常强大实用滴！！电流控制在180MM

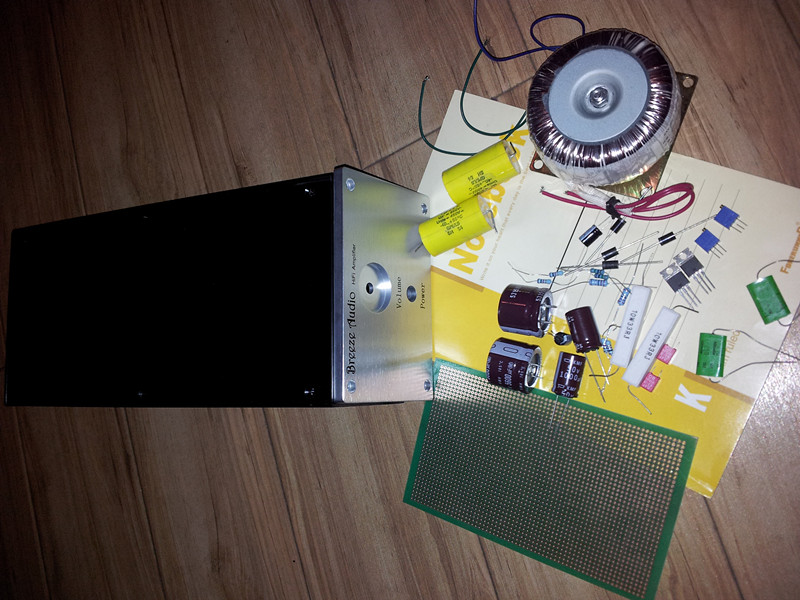

料今天已经备齐了..抽空2天争取完工。

headfan · 发表于 2013-4-6 22:43:52

顺便说下emp\ems为电子管甲类单端

@^耳^@ · 发表于 2013-4-6 22:51:19

原帖由 headfan 于 2013-4-6 22:43 发表
顺便说下emp\ems为电子管甲类单端

电子管、场管各有千秋、各具特色吧。都不能取代....

激光鼠 · 发表于 2013-4-6 23:33:35

开机延时电路要加上去，不然开机冲击很大的。

airfancy · 发表于 2013-4-6 23:53:26

本来我也想搞，结果考完研后还是没时间

我觉得电源部分可以直接找人定制，并不是仅仅省点力气，那些公认的牛人的确有两下子，直接用做好的电源确实能很方便调整放大部分，因为电源不大有问题

@^耳^@ · 发表于 2013-4-7 00:06:45

原帖由 激光鼠 于 2013-4-6 23:33 发表
开机延时电路要加上去，不然开机冲击很大的。

谢谢鼠版提醒。

平时开机一般都是把耳放预热几分钟后音量关至最小，再插耳机开音量听过，关机时先关音量，拔耳机，关机，这样就没有冲击。

@^耳^@ · 发表于 2013-4-7 00:09:08

原帖由 airfancy 于 2013-4-6 23:53 发表
本来我也想搞，结果考完研后还是没时间

我觉得电源部分可以直接找人定制，并不是仅仅省点力气，那些公认的牛人的确有两下子，直接用做好的电源确实能很方便调整放大部分，因为电源不大有问题

恩，单端耳放电源是关键，其次是散热问题。

wzchen · 发表于 2013-4-7 01:42:01

这种单端甲类电路对电源波纹很敏感，不像差分输入的放大器那样对电源波纹有强大的共模抑制作用，因此对电源滤波的要求很高。

zke · 发表于 2013-4-7 08:30:09

把负载改成恒流源试下喽~~:D

zke · 发表于 2013-4-7 08:31:36

就是把33Ω2W的电阻改成恒流源...

zke · 发表于 2013-4-7 08:32:38

即180mA恒流．．．:D

zke · 发表于 2013-4-7 08:33:49

原帖由 @^耳^@ 于 2013-4-6 22:15 发表
机箱以前就买的没用，貌似和老叶的一个牌子？，不过小一圈。耳放电路图如下，单端电路简单，但非常强大实用滴！！电流控制在180MM
料今天已经备齐了..抽空2天争取完工。

265571

265572

改改喽～～

headfan · 发表于 2013-4-7 09:28:36

原帖由 @^耳^@ 于 2013-4-7 00:06 发表

谢谢鼠版提醒。

平时开机一般都是把耳放预热几分钟后音量关至最小，再插耳机开音量听过，关机时先关音量，拔耳机，关机，这样就没有冲击。

这么麻烦？

@^耳^@ · 发表于 2013-4-7 13:09:12

原帖由 wzchen 于 2013-4-7 01:42 发表
这种单端甲类电路对电源波纹很敏感，不像差分输入的放大器那样对电源波纹有强大的共模抑制作用，因此对电源滤波的要求很高。

用温压电源是必须的。

@^耳^@ · 发表于 2013-4-7 13:12:56

原帖由 zke 于 2013-4-7 08:30 发表
把负载改成恒流源试下喽~~:D

那种317控制做

过的，

没这个暴力！！
