加班之余，发个另类测试， 鼠一体 UA01+ 电气安全测试~~

tia

交易区新帖推荐

在论坛上看到大家的帖子后，心动了决定入一个鼠一体+HD650来搭建我简单的听音系统。。
周四晚上下单周五就收到了，顺丰速度真不错。。
包裹直接送到我的实验室了，现在还加班呢 没法开声去听。不过职业病犯了，咱们来做一个跟一般听音测试不同的吧，也就是我的本行，电气安全测试。

简单的来说，对于任何带电设备来说，安全、有效就是主旨。
（安全就是你这个设备放在这里，用户用的时候，最起码不能电到人，外壳不能划伤人，在单一故障情况下不能超过温度限值过热， 起火等。
有效就是你这个设备，要实现制造商标称预期要实现的功能和用途。制造商应识别出设备的关键性能。)
关键性能啥的就是对耳机的驱动和播放能力了，这就需要晚上回家后通过听来亲测了。。

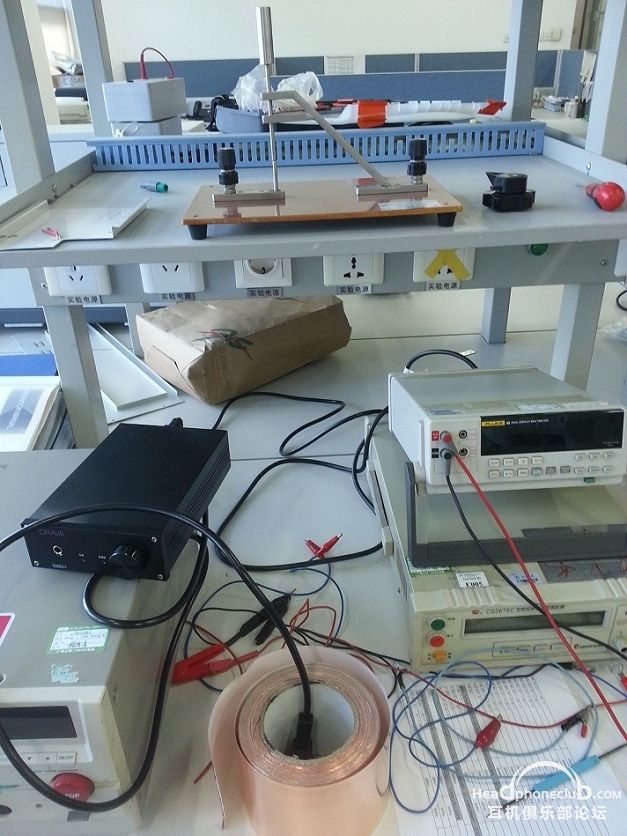

我就利用实验室的设备来做个电气安全测试吧。

实验室室温 23度，湿度55%

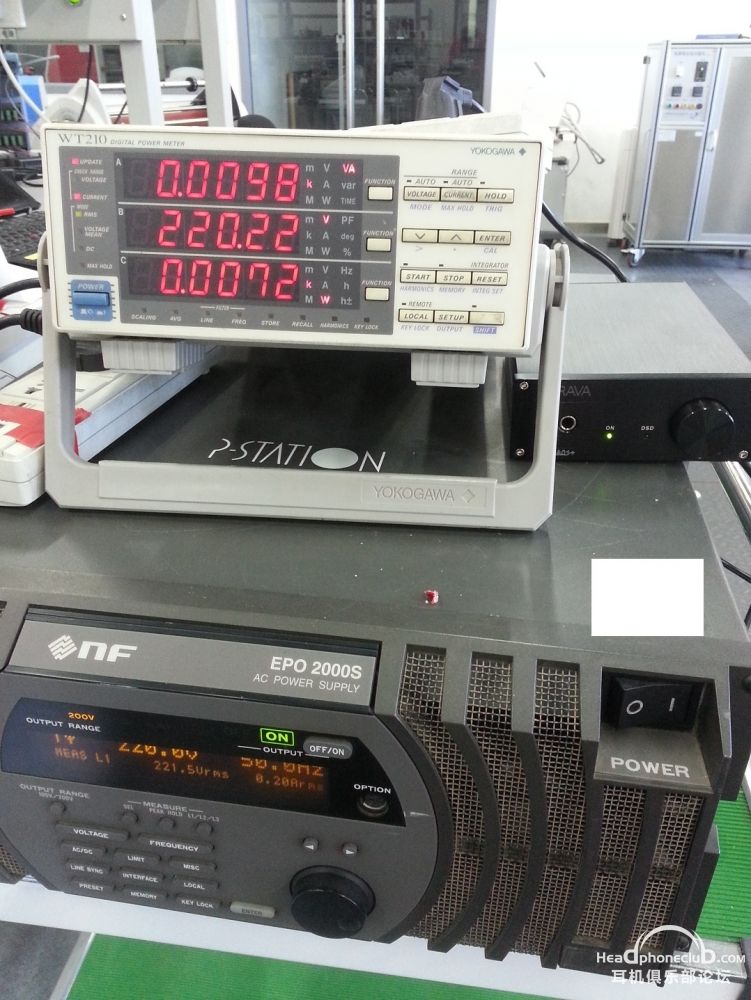

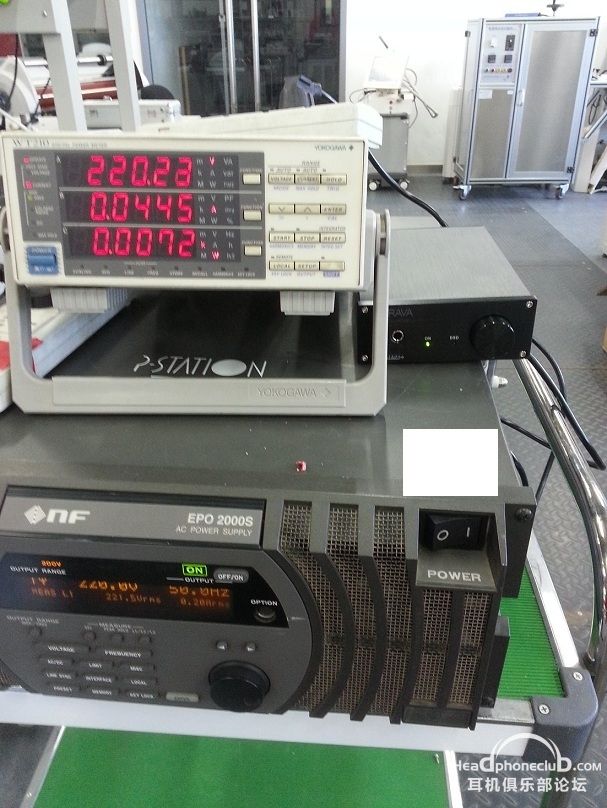

测完待机输入功率是 供电  220.231V~， 50.004Hz,  9.8VA， 7.2W

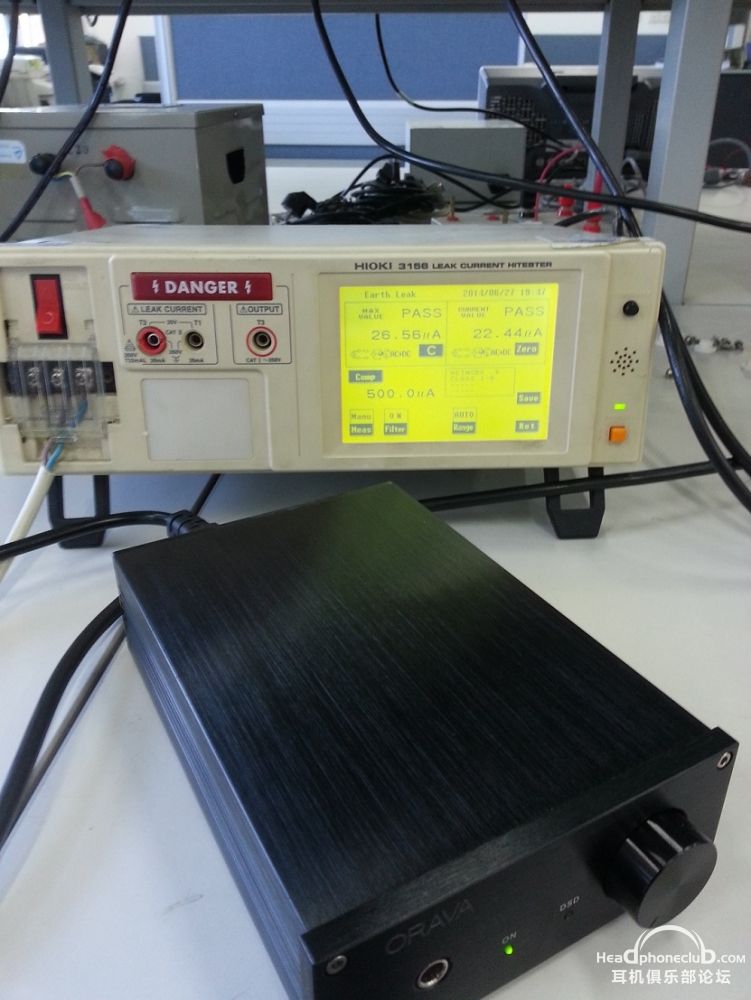

对地漏电流: 26.56uA
外壳触摸漏电流：3.43 uA

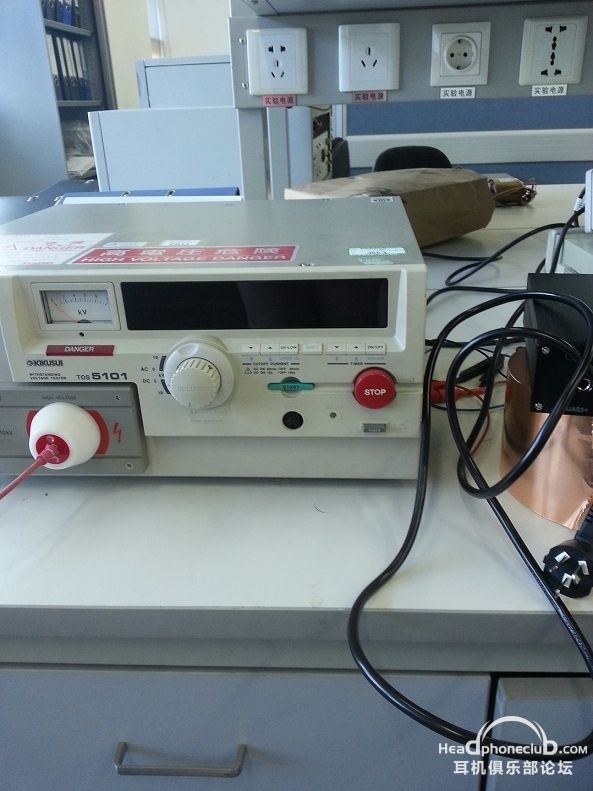

接地阻抗，电介质强度等没测。。毕竟会对设备寿命产生损害性影响呀。我就不拿自己花钱买的打了。。
要是鼠版愿意在发一台样机过来，我可以帮你测测。。

周末还要在实验室加班，回头连上我们这10多万的再生供电电源试试。我们这个电源好几十公斤重，稳压后隔离然后再生，输出可以调到小数点后三位，看看电源对声音有多大影响。。发完帖子还要加班去了，客户还着急要检测报告呢。我做这个行业，每天测过太多进口设备，现在主要帮国内企业出口，真心希望国内企业崛起。

帮鼠版写个安全关键件清单吧，从产品质量和安全的角度考虑，
强电件： （下面强电件，绝对要求每一个都符合 对应 VDE, UL 或 CCC 认证）
插头
电源线
插座
连接器
强电分断（开关）
保险丝
保险丝座
开关电源模块

弱电件：
PCB 板   （外协加工的板，使用的塑胶颗粒材料应符合 V-0， 130度耐软化，垂直燃烧等相关认证）
塑料连接端子 （V-0 或 70度耐软化）
内部电源线 （V-0 或 60度耐软化）

对于这个设备的隔离，我初步分析是靠开关电源实现的。开关电源模块起到了强电-弱电，交流-直流 的过程。从电器安全上起的动作用很大，强烈建议鼠版一定购买合格，有 IEC 60950-1 认证开关电源模块，如果是 IEC 60601-1认证的医用级开关电源模块则更好。
并且对建议鼠版要求供方提供 开关电源内的主隔离变压器的：
塑料骨架
漆包线
温度保险丝
绝缘胶带
和铁芯 的子部件UL认证证书。以及变压机整机厂家出厂自我测试报告。
应至少包括：3000V 初次级耐压测试
单一故障情况 ，次级短路/过载测试
5x 压 5x频 耐压测试的出厂检验报告。

上述的 强电和弱电安全关键件，建议鼠版依据ISO9000建议采购供方控制程序，确保来源件的质量。鼠版你没采购一个批次，比如1000件要有相应的入厂检流程对应起来。
我去客户现场外审做工厂检查的时候，其实主要也就查安全关键件，基于ISO 13485来要求 抽它的 采购供方控制程序，入厂检，出厂检记录。鼠版你把这几块控制好，产品的质量和安全就应该没问题。

wangchao601

这个必须顶啊～

H.M

好文，顶

action859

省得老鼠自己花钱做了

reufc

lz测个IEC60601报告出来吧 哈哈

tia

reufc 发表于 2014-6-28 21:11
lz测个IEC60601报告出来吧 哈哈

哈哈， 我今天白天给客户写了一天 60601-1 报告了。。晚上歇会吧。
鼠一体机这个东西不是医疗器械，按说应该归类到 IEC 60950-1 了

激光鼠

好专业。。。。学习了

洱机

专业领域，马克一下
