楼主: rhad

DIY Earmax Pro耳放

  [复制链接]
hakuei123

4

主题

63

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2012-9-7
发表于 2014-8-30 00:11:54 | 显示全部楼层
这个必须顶！！！！！！
回复 支持 反对

使用道具 举报

hakuei123

4

主题

63

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2012-9-7
发表于 2014-9-2 17:06:13 | 显示全部楼层
有后续报道么？
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-9-4 17:45:36 | 显示全部楼层
有的。呵呵
回复 支持 反对

使用道具 举报

lhxlzq

6

主题

288

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2011-6-22
发表于 2014-9-6 00:17:34 | 显示全部楼层
麻烦lz再开些板子 谢谢！
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-9-6 22:12:42 | 显示全部楼层

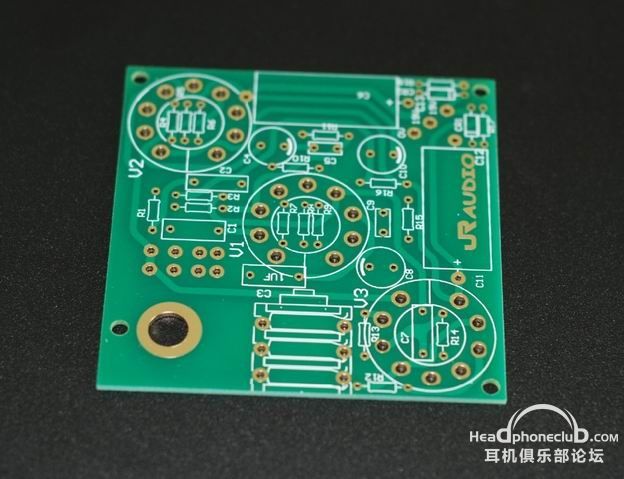

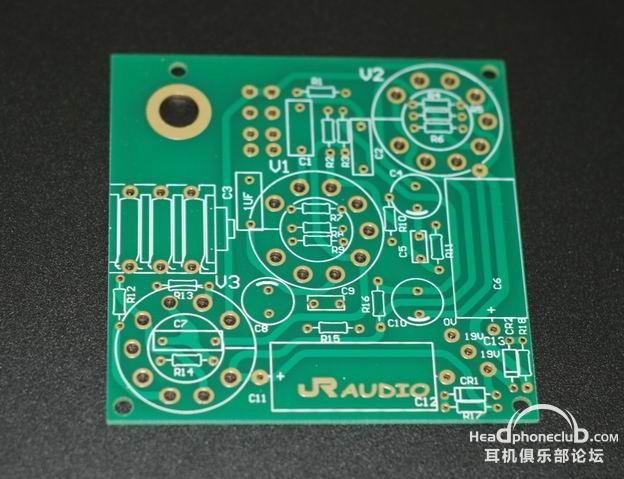

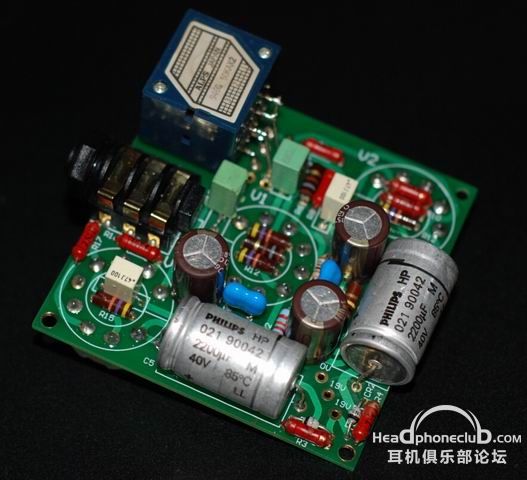

经过多次更改，沉金PCB上线了。
回复 支持 反对

使用道具 举报

hakuei123

4

主题

63

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2012-9-7
发表于 2014-9-6 23:25:06 | 显示全部楼层
LZ，同求PCB，联系方法给下。。。。。
回复 支持 反对

使用道具 举报

耳边缺一角

41

主题

614

帖子

6

积分

初级会员

Rank: 2Rank: 2

积分
6
注册时间
2011-12-7
发表于 2014-9-7 00:16:04 | 显示全部楼层
好东西。想自己试试。如何买板子
名不正则言不顺，言不顺则事不成，事不成则礼乐不兴，礼乐不兴则刑罚不中，刑罚不中则民无所措手足。
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-9-8 00:27:31 | 显示全部楼层

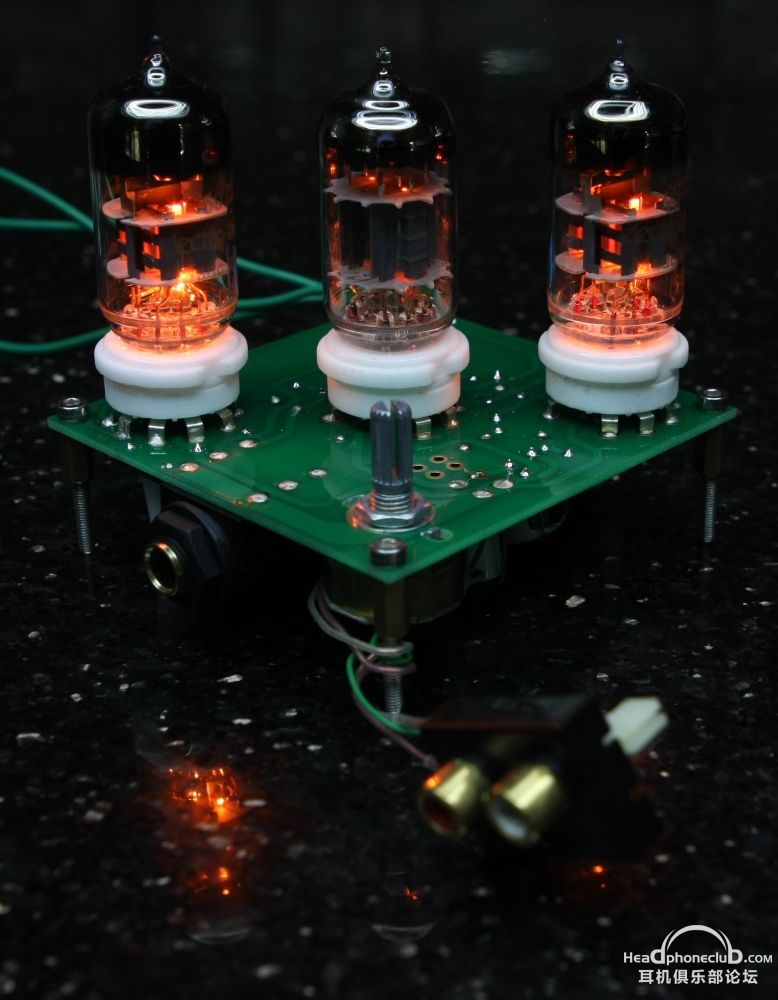

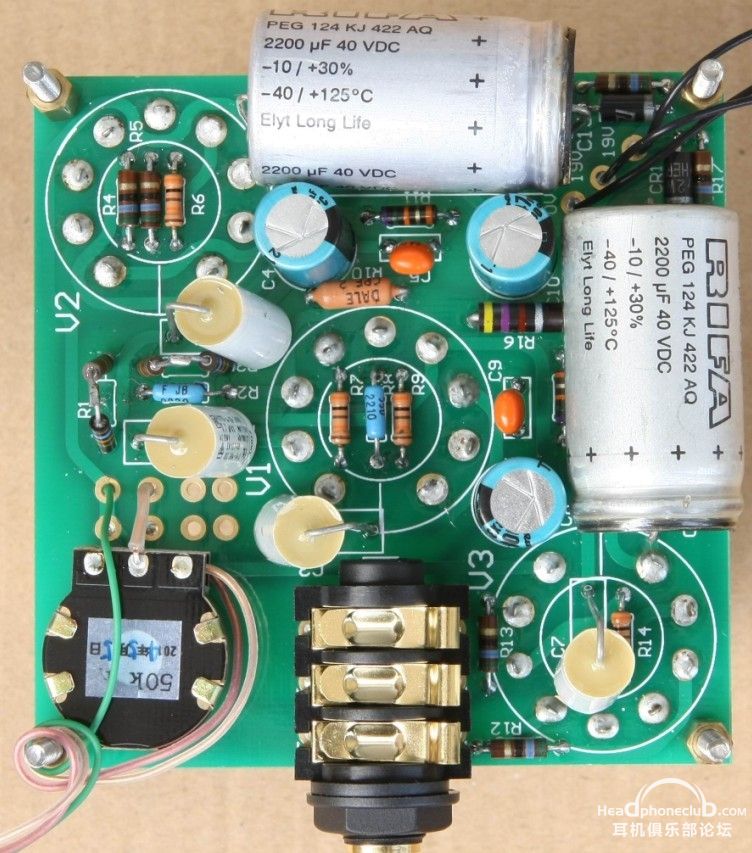

继续上图。
回复 支持 反对

使用道具 举报

yangguang

1

主题

88

帖子

15

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
15
注册时间
2007-12-17
发表于 2014-9-8 09:05:53 | 显示全部楼层
这个是老版的电路
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-9-8 09:18:09 | 显示全部楼层
EMP PRO
回复 支持 反对

使用道具 举报

sai_yin

7

主题

177

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2008-8-3
发表于 2014-9-8 22:32:52 | 显示全部楼层
这个必须顶一下！
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-9-26 08:18:17 | 显示全部楼层

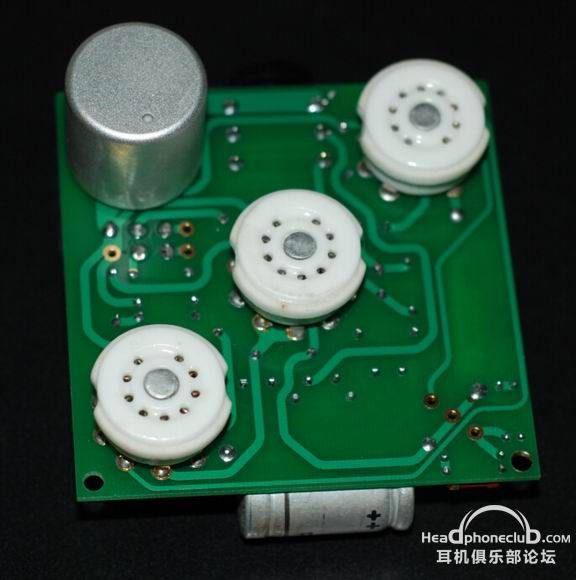

再上些不错的PCB图。
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-10-4 07:05:21 | 显示全部楼层
不错的。
回复 支持 反对

使用道具 举报

xzw666

0

主题

1

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2013-9-18
发表于 2014-10-15 23:15:27 | 显示全部楼层
哇，自己做啊，厉害
回复 支持 反对

使用道具 举报

rhad

24

主题

272

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2014-10-16 09:02:08 | 显示全部楼层
更新原理图材料清单；

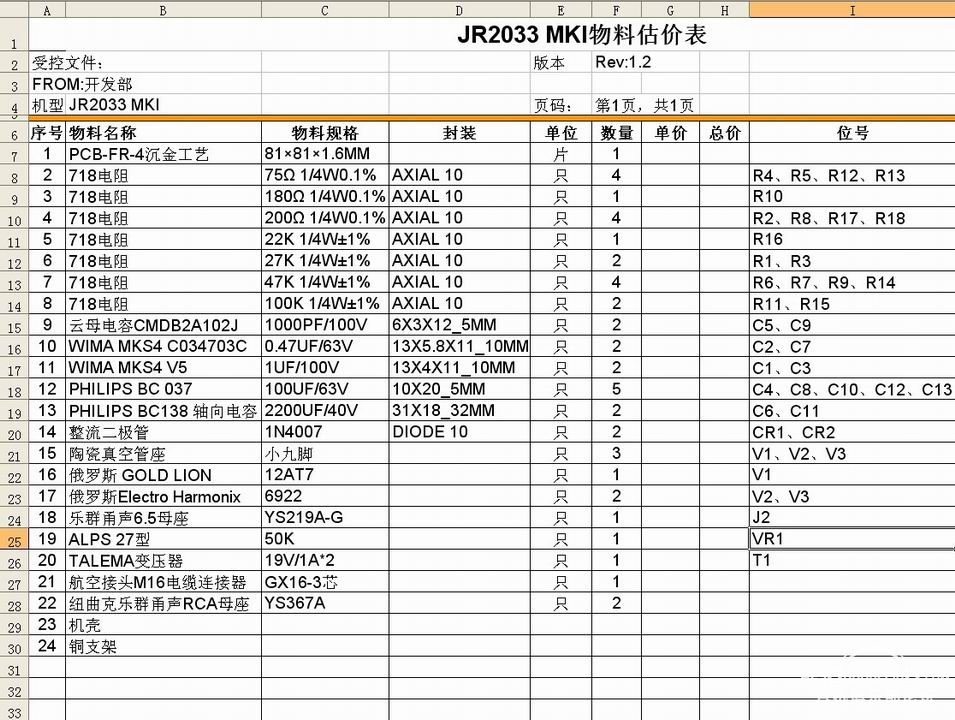

材料清单

材料清单

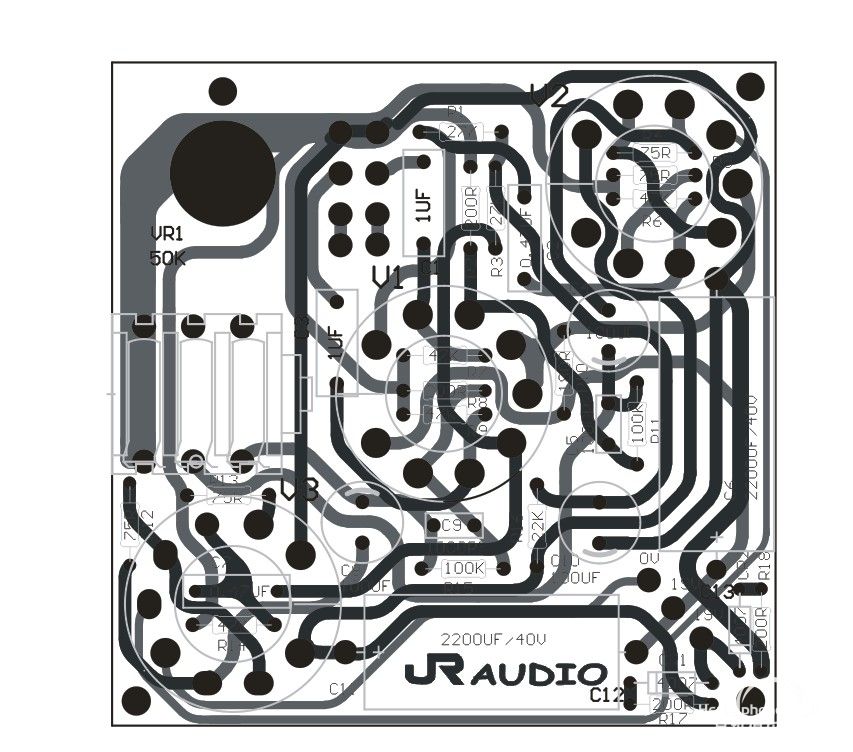

PCB图

PCB图

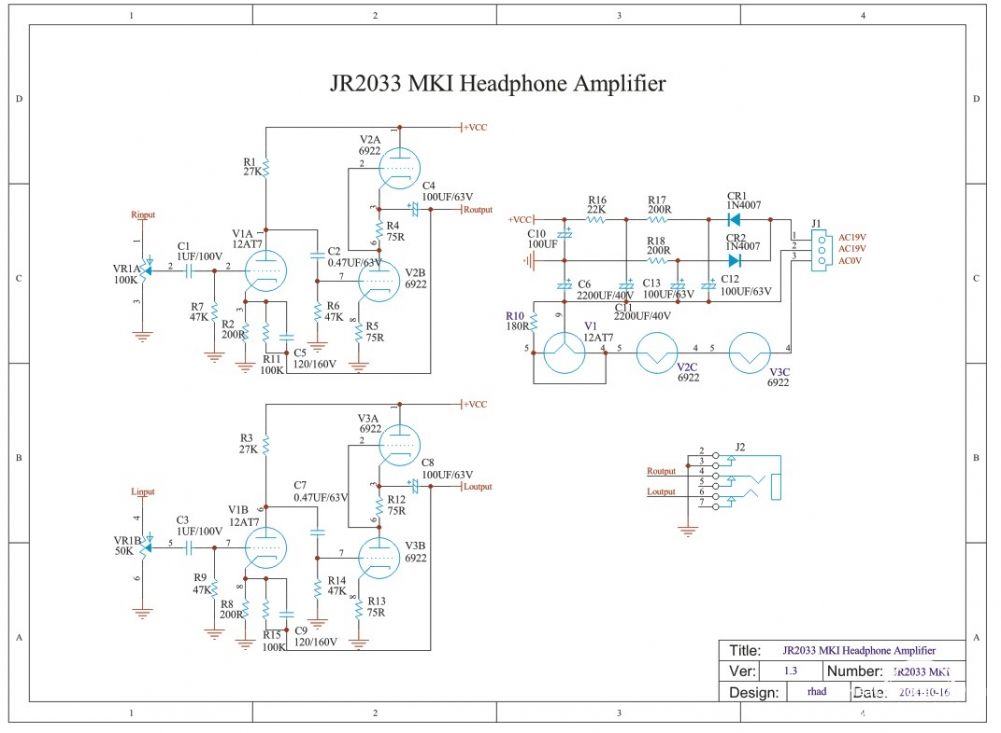

原理图

原理图
回复 支持 反对

使用道具 举报
