楼主: 小白

[发烧理念] I2S数字接口小谈

  [复制链接]

20

主题

372

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2016-2-29
发表于 2016-12-12 12:32:19 | 显示全部楼层
牵牛星还是不行的,抛开技术层面不说,一体机在各个功能部件之间的隔离就是个先天的弱点。所以市面上的一体机只有一些中高端器材,真正顶级器材都是分离。当然,分离也能多卖钱
鱼大专机+ROCKNA+总司令+1266
回复 支持 反对

使用道具 举报

171

主题

3113

帖子

19

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
19
注册时间
2010-12-10
发表于 2016-12-18 00:13:15 | 显示全部楼层
本帖最后由 wbjia 于 2016-12-18 00:15 编辑

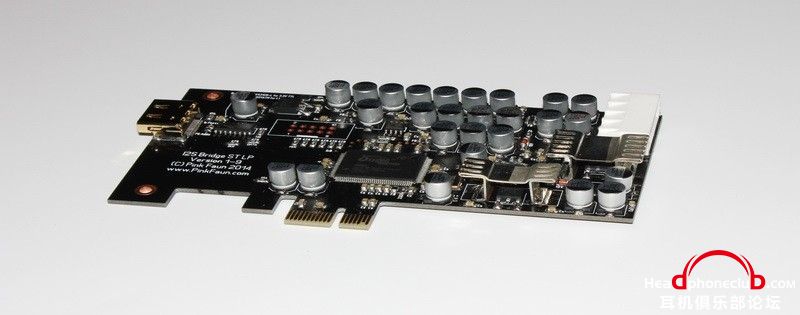

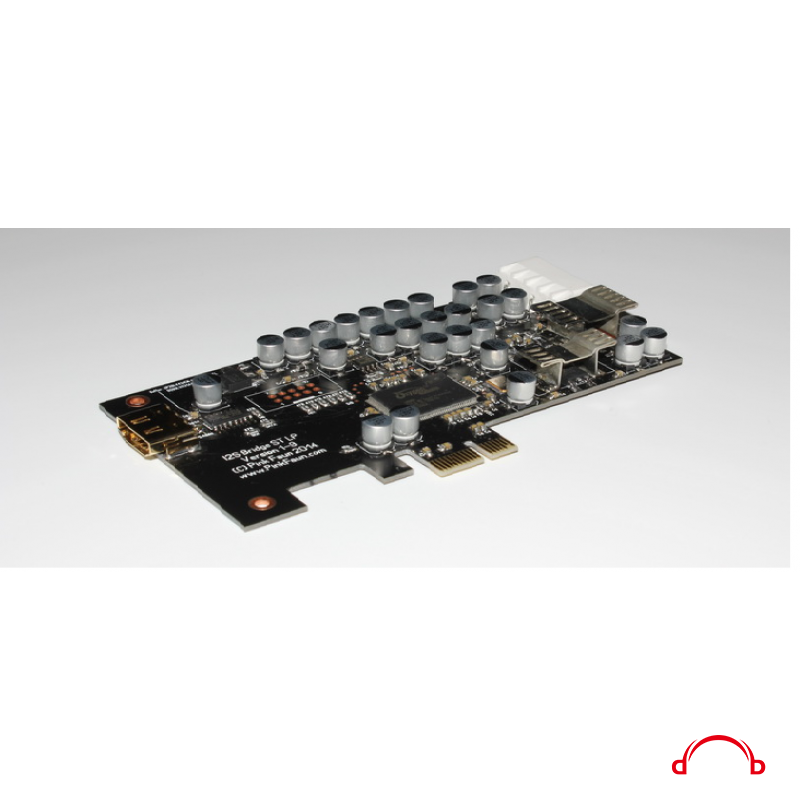

今天谷歌搜索到荷兰的一个小众厂牌有 电脑直接输出i2s的产品

厂家叫做 Pink Faun
产品叫做 I2S Bridge ST

Pink Faun 官方介绍: http://pinkfaun.com/index.php/producten/streaming-audio/pink-faun-i2s-bridge-st-stereo-uitvoering-d-a-converter.html

TNT的测评:

http://www.tnt-audio.com/sorgenti/pinkfaun_i2s_bridge_e.html

Audio Dandy测评:
http://www.modelpromo.nl/PinkFaun_I2S_Bridge.htm
http://www.modelpromo.nl/Audio%20Dandy%20Streamer%20Part%204.htm


爱长跑 爱音乐 爱器材
回复 支持 反对

使用道具 举报

185

主题

1万

帖子

104

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
104
注册时间
2011-10-10

积极参与奖

发表于 2016-12-18 00:17:10 | 显示全部楼层
wbjia 发表于 2016-12-18 00:13
今天谷歌搜索到荷兰的一个小众厂牌有 电脑直接输出i2s的产品

厂家叫做 Pink Faun

这个多年前就有人试过了,不如hydra
不过你这图看似乎改版了不少
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

171

主题

3113

帖子

19

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
19
注册时间
2010-12-10
发表于 2016-12-18 00:24:01 | 显示全部楼层
amex 发表于 2016-12-18 00:17
这个多年前就有人试过了,不如hydra
不过你这图看似乎改版了不少

amex大果然出现了。。。呵呵。。

理论上这个卡不该输的啊?  当然 在hifi界往往实际效果更重要。。。

操作效果怎么样。是想声卡一样简单吗?

码率切换的时候,是不是要手动设置呢?
爱长跑 爱音乐 爱器材
回复 支持 反对

使用道具 举报

185

主题

1万

帖子

104

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
104
注册时间
2011-10-10

积极参与奖

发表于 2016-12-18 01:04:10 | 显示全部楼层
wbjia 发表于 2016-12-18 00:24
amex大果然出现了。。。呵呵。。

理论上这个卡不该输的啊?  当然 在hifi界往往实际效果更重要。。。
...

不知道,香港的frank总玩过你问他
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

99

主题

1422

帖子

68

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
68
注册时间
2004-3-31
发表于 2016-12-18 01:18:58 | 显示全部楼层
本帖最后由 fenk 于 2016-12-18 01:20 编辑

这里有一个小的疑问,可能牵扯到I2S在RJ45接口上是怎么实现的。因为网线和相应的网络协议配合,结果就是其抗干扰能力都是非常强的。这也是为啥你听说过同轴线USB线跑2米跑3米就是极限,但你从未听说过我家网线不太好,所以无法正常上网,和几百几千米甚至更远的交换机通讯的。因此,I2S是怎么把网口弄的连同轴和USB这种超短距传输方式都不如的呢?
除了苹果,我啥都不剩
除了苹果,我忘却了一切。
CDM4飞利浦老米格整箱扔了,CEC 51XR转盘遗弃国内不知死活了……
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
发表于 2016-12-18 10:14:29 | 显示全部楼层
HDMI 端口用于传输I2S,主要是可利用的线芯较多,出来传输I2S LVDS差分信号的8跟数据线,若干GND线,还可以传输DSD/PCM ON 控制信号,MUTE 控制信号。
RJ45 端口只有8根线,如果加上屏蔽外壳也算上用于一个GND,得9根,刚好可以传上8个I2S LVDS差分信号,传输距离一点都不比HDMI的传输方式短,但是唯独无法输出DSD ON和MUTE控制信号,会很大降低用户体验。因此很多使用RJ45接口的I2S输出,并没有使用LVDS发送方式,而是把I2S信号单端驱动输出,这样传输距离稍微长个10CM都会劣化很大。

然而,现今的7类网线性能非常好,性价比极高,这使得我们可以考虑是不是灵活设计可以让RJ45用于传输LVDS方式的I2S信号,其实也很简单,把控制信号单独用一根三芯线传输就可以了




今年冬天很不冷
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
发表于 2016-12-18 10:15:30 | 显示全部楼层
fenk 发表于 2016-12-18 01:18
这里有一个小的疑问,可能牵扯到I2S在RJ45接口上是怎么实现的。因为网线和相应的网络协议配合,结果就是其 ...

普通的RJ45用法是单端传输,而不是网线或者HDMI线那种LVDS差分传输,所以距离极短
今年冬天很不冷
回复 支持 反对

使用道具 举报

93

主题

1381

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2012-2-26
QQ
发表于 2016-12-18 10:19:05 | 显示全部楼层
wbjia 发表于 2016-12-18 00:13
今天谷歌搜索到荷兰的一个小众厂牌有 电脑直接输出i2s的产品

厂家叫做 Pink Faun

这个东西乐之邦老早就能做出来了,很简单的东西
然而我看他上面似乎连个音频时钟都没有,想必是用了个声卡芯片吧,貌似连隔离都没做
今年冬天很不冷
回复 支持 反对

使用道具 举报

171

主题

3113

帖子

19

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
19
注册时间
2010-12-10
发表于 2016-12-18 20:33:50 来自手机 | 显示全部楼层
夜游人 发表于 2016-12-18 10:19
这个东西乐之邦老早就能做出来了,很简单的东西
然而我看他上面似乎连个音频时钟都没有,想必是用了个声 ...

The Pink Faun I2S-Bridge is based on a HD audio multi-channel processor of C-Media with a separate power supply providing passive and active stabilisation.

A TCXO clock with its own power supply provides a very accurate signal to this Integrated Circuit.
回复 支持 反对

使用道具 举报

111

主题

1137

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2013-4-19
发表于 2016-12-18 20:34:48 | 显示全部楼层
wbjia 发表于 2016-12-18 00:13
今天谷歌搜索到荷兰的一个小众厂牌有 电脑直接输出i2s的产品

厂家叫做 Pink Faun

电脑的pcie插槽,是否能直接出I2S的信号?还是需要通过这个卡转换出来的?
如果是转换的,那么和USB线传输到解码器以后解码器转换出I2S有什么区别?
回复 支持 反对

使用道具 举报

171

主题

3113

帖子

19

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
19
注册时间
2010-12-10
发表于 2016-12-18 20:36:45 来自手机 | 显示全部楼层
本帖最后由 wbjia 于 2016-12-18 20:38 编辑
wewe1188 发表于 2016-12-18 20:34
电脑的pcie插槽,是否能直接出I2S的信号?还是需要通过这个卡转换出来的?
如果是转换的,那么和USB线传 ...


电脑的pcie插槽,能直接出I2S的信号。
回复 支持 反对

使用道具 举报

111

主题

1137

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2013-4-19
发表于 2016-12-18 20:39:45 | 显示全部楼层
wbjia 发表于 2016-12-18 20:36
电脑的pcie插槽,能直接出I2S的信号。

那还需要那么多的电容电感(好像还有芯片)干什么?直接延长线出来就可以了。
回复 支持 反对

使用道具 举报

171

主题

3113

帖子

19

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
19
注册时间
2010-12-10
发表于 2016-12-18 21:21:19 | 显示全部楼层
我也是昨天才看到这个产品的 介绍都是英文的 都已经列出了。我看了一下  功能还是很清楚的。


原理不懂。

不过三百欧元的东西。感兴趣就买一块玩玩呗。
爱长跑 爱音乐 爱器材
回复 支持 反对

使用道具 举报

20

主题

372

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2016-2-29
发表于 2016-12-18 22:10:34 | 显示全部楼层
夜游人 发表于 2016-12-18 10:14
HDMI 端口用于传输I2S,主要是可利用的线芯较多,出来传输I2S LVDS差分信号的8跟数据线,若干GND线,还可以 ...

但是现在世界上,真正的7类网线只有一家,那就是AIM。其他的最顶级都是6类线。价格也是“顶级”,AIM的7类线一米就要大几千,5K还是6K忘了
鱼大专机+ROCKNA+总司令+1266
回复 支持 反对

使用道具 举报
