[便携耳放] 日本mass kobo 404平衡耳放摩改

[复制链接]

24

主题

262

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
发表于 2016-8-15 23:27:04 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 rhad 于 2016-8-18 07:38 编辑

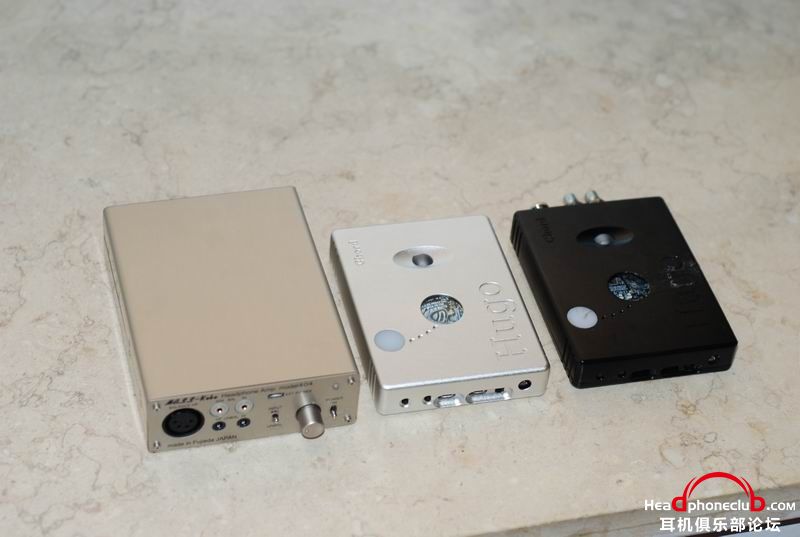

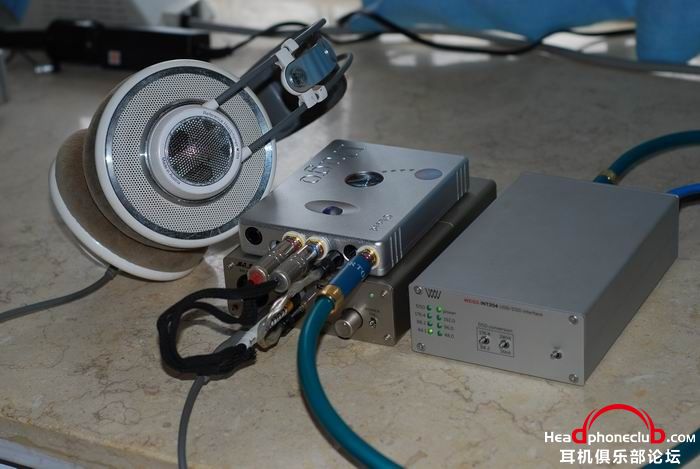

前端音源用和弦CHORD HUGO解码器,搭配和耳机听都不错,为了更佳的听觉和视觉效果,
在此在大更改!更多高清大图请阅:http://user.qzone.qq.com/397252917/blog/1471230627
回复

使用道具 举报

24

主题

262

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2016-8-15 23:28:18 | 显示全部楼层

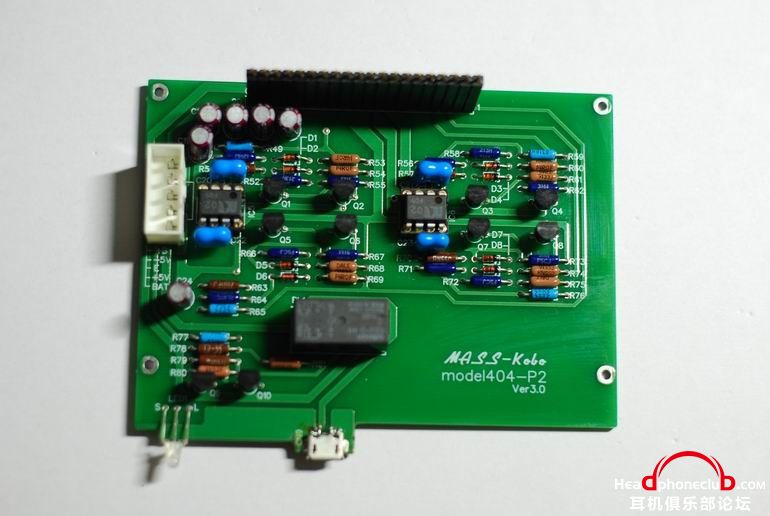

一、电源如下图;

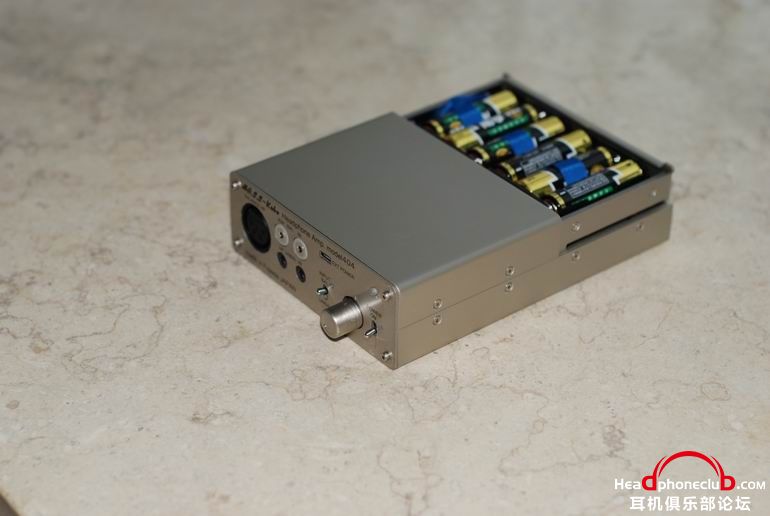

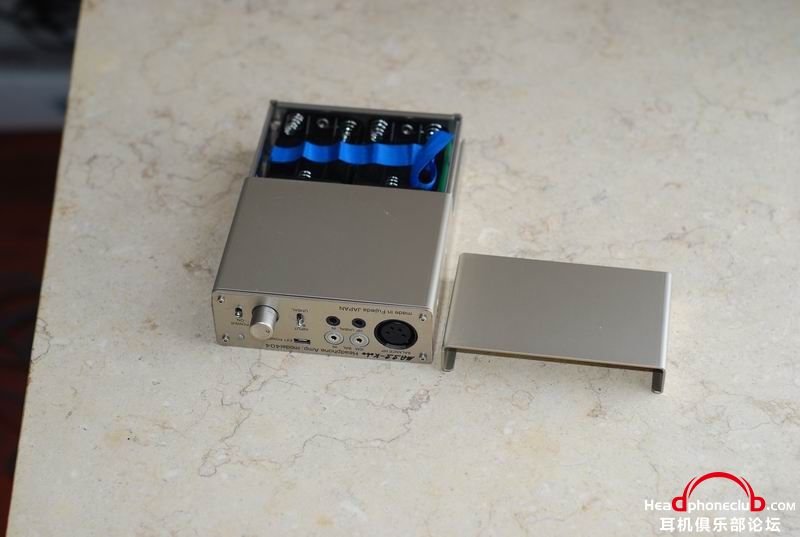

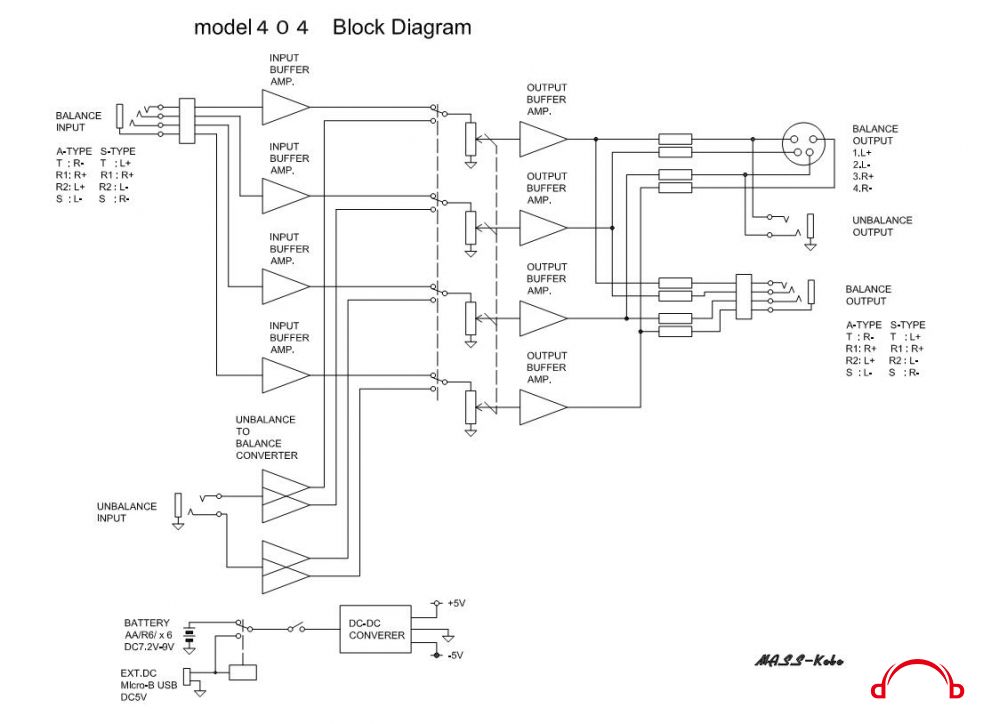

内置5#电池1.5V×6节串联就等于9V供电;外置Micro-B USB +5V供电 用一继电器和内外置切换如上图,

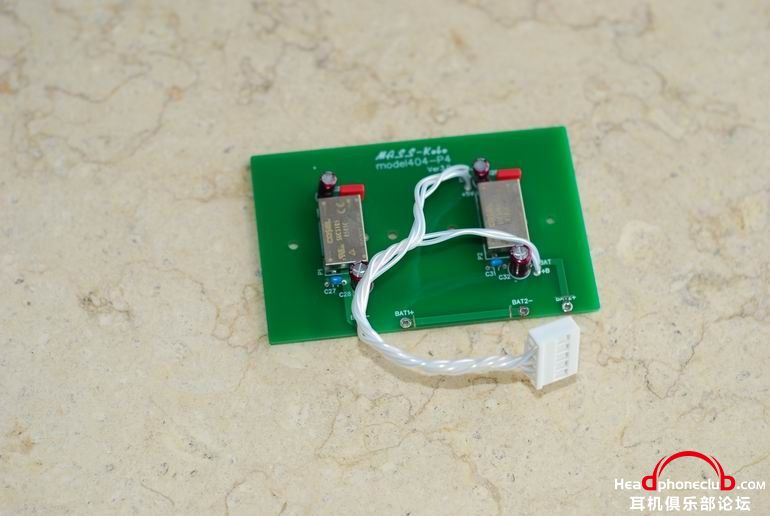

再经两升压模块升压正负5V输出。

回复 支持 反对

使用道具 举报

15

主题

2607

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2013-3-3
发表于 2016-8-16 00:33:05 | 显示全部楼层
占楼!!!
回复 支持 反对

使用道具 举报

71

主题

1385

帖子

10

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
10
注册时间
2013-2-18
发表于 2016-8-16 02:01:24 来自手机 | 显示全部楼层

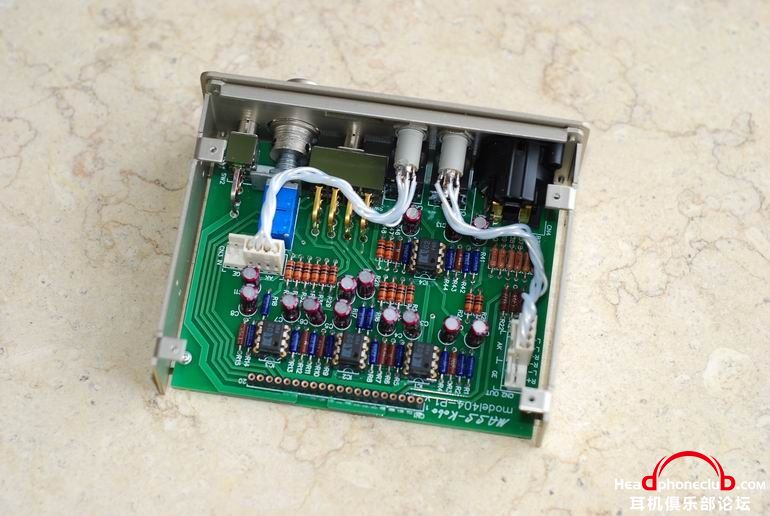

啥…又是四片JRC的5534?接成跟随器吗?JRC的东西感觉很厉害嘛,都在用。
回复 支持 反对

使用道具 举报

24

主题

262

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2016-8-16 07:35:03 | 显示全部楼层
还没完呢,慢慢更新。
回复 支持 反对

使用道具 举报

24

主题

262

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2016-8-16 18:49:51 | 显示全部楼层
上回讲到5-9V直流电压经两升压模块升压为正负直流电压5V

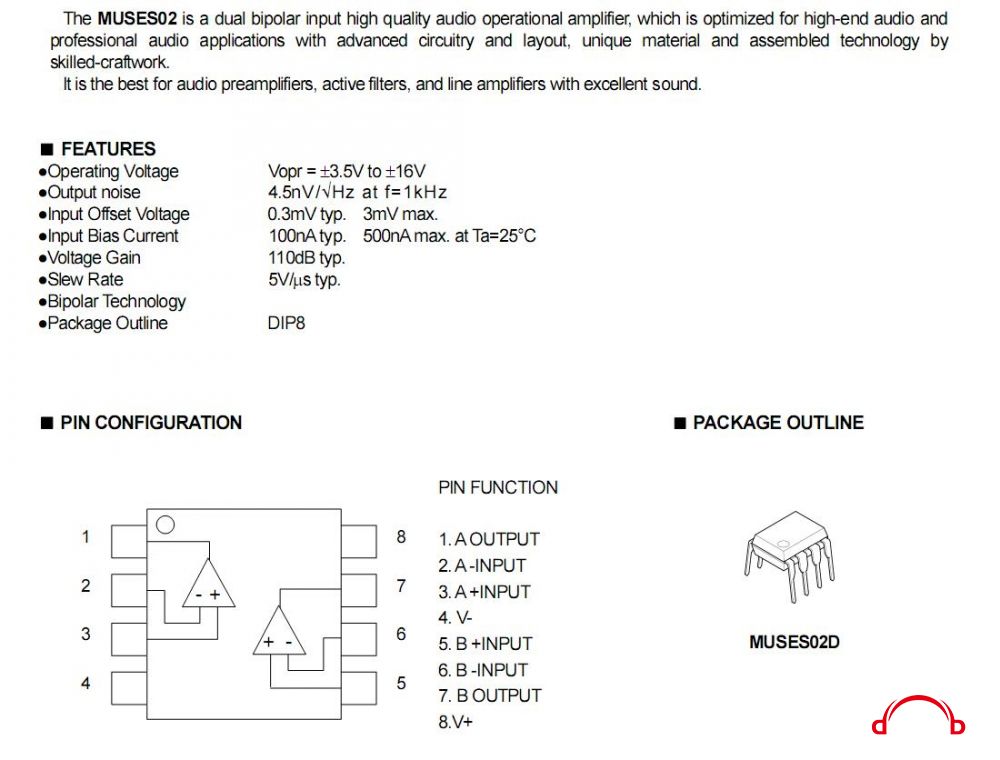

那后面的放大电路供电也就是正负直流电压5V了,所以找运放时必需要求运放最低最供电在正负5V以下能达到理想状态;经大家推荐MUSES02运放不错,供电最小+-3.5V到电大+-16V,刚好可以用到.

回复 支持 反对

使用道具 举报

24

主题

262

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2014-7-4
QQ
 楼主| 发表于 2016-8-21 22:25:23 | 显示全部楼层
继续上图
