[附件] 【小玩意】推荐一个测量避震能力的iPhone App

[复制链接]

232

主题

5598

帖子

311

积分

荣誉会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

积分
311
注册时间
2008-7-4

优秀版主奖

发表于 2016-9-12 18:04:05 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x

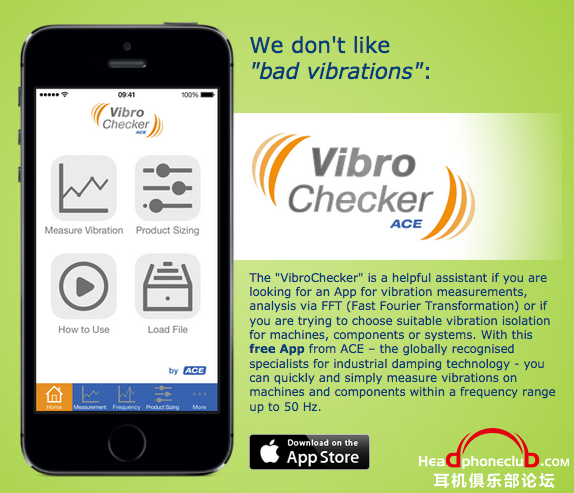

最近身边朋友热烘烘的讨论音响避震配件,令我想起一位设计避震配件的美国工程师,曾经向我推荐过iPhone上一个 Vibro Checker App,可以测量1Hz-50Hz的上下震动程度,这个App由拥有专业避震背景的公司出品,免费提,好玩,而且容易用!

螢幕快照 2016-09-12 下午5.27.33.png
http://vibrochecker.com/

虽然同类型App很多,但Vibro Checker是一个得奖的App,各方面达到真正的专业水平




其实,所谓“避震”,并不是一个理想的说法,因为绝大部份音响避震配件的真正作用并不于“避”这一环,不是“避开”,而是“吸收”和“转化”,因此,我们使用Vibro Checker App 时,最大目的是测量这类音响配件的“吸收能力”以及“转化时间”,从而评估这一类配件的功效和成果。不过,在音响器材的情境中,震动幅度往往不是很大,因此直接测量上下的震动程度,数据看起来并不明显,也不是Vibro Checker App 对音响发烧友的最大用途,现在我就想跟大家分享一个超正,超级实用的用法!


步骤一:打开Vibro Checker App 并把 iPhone放在一般平面上,这个平面可以是书桌、饭桌、或者地板上

步骤二:在iPhone旁大力拍打这个平面(不是直接拍iPhone啊),在5秒倒数后开始分别拍几下,测量过程中会看到程式上显示拍打时所产生的一些小波幅,从而取得第一个基准参考数据

第一个测试,我使用了云石饭桌作为例子,按图中数据分析,震动波幅很大,看到一个明显的波段,数值达0.0053g,并占据了9格范围,反映出需要很长时间才吸收和转化当中的震动。

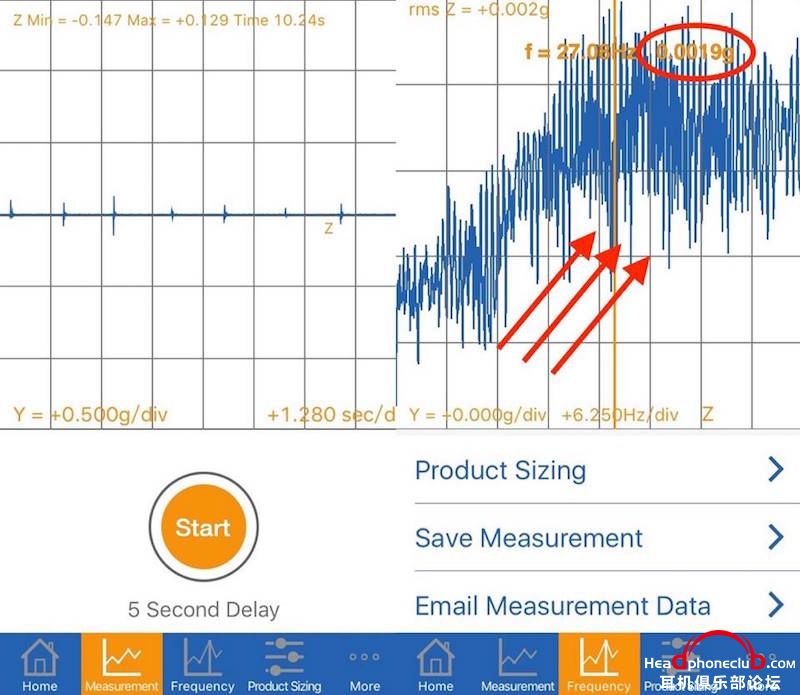

第二个测试,这次是把iPhone放在日本出品的镁合金避震板上,受影响的震动幅度由0.0053g减到0.0019g,而且影响时间大幅缩短,显示出这配件的“吸收”和“转化”能力,不过仍可以看出有一段整体上升波幅,表示震动源仍然是明确影响着

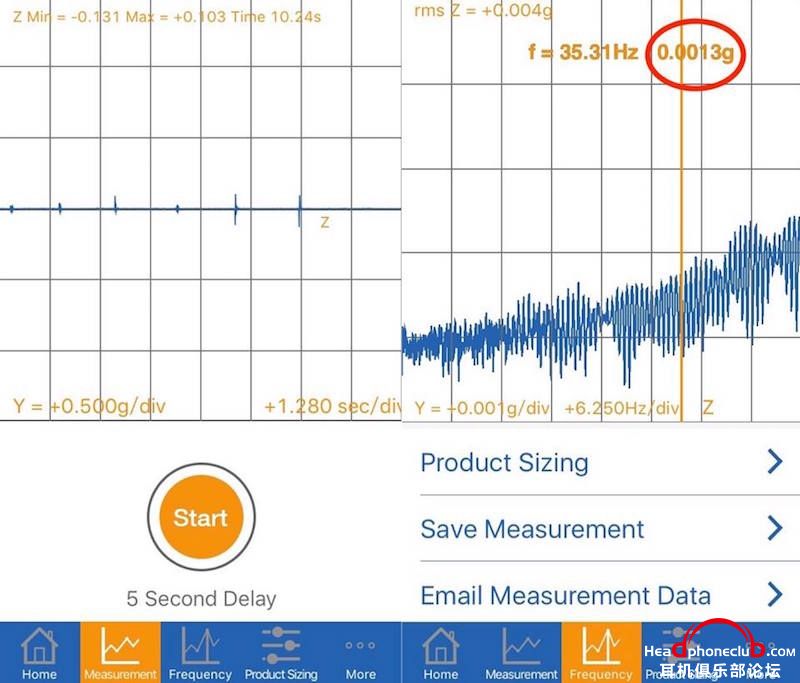

第三个测试,这次是把iPhone放在日本出品的不锈钢避震脚上,再加上镁合金避震板,受影响的震动幅度由0.0019g进一步降到0.0013g(或以下),而且波形变得更平均,没有明显的上升段,表示影响时间更加短,显示出板加钉进一步加强了“吸收”和“转化”能力

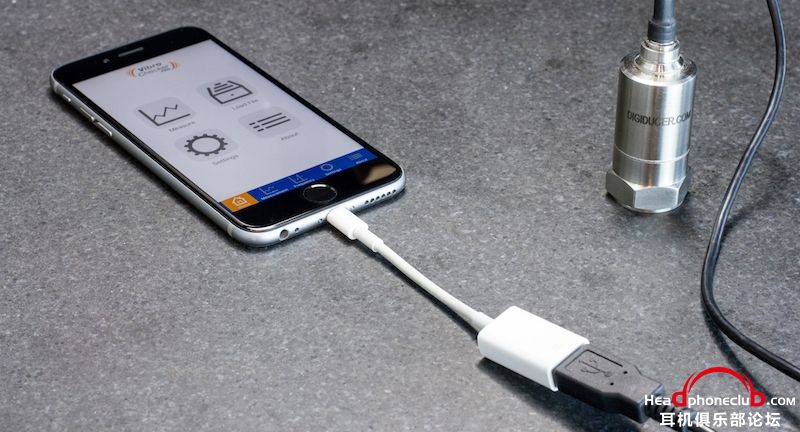

(还可以外置专业感应器 DIGIDUCER 333D01)



总结:这个App只能作为小玩意,不能跟专业设备相提并论,再补充一点,电子震动很多产生自高频的,这个app透过手机内置感应器只能测量到50Hz,并不全面,买一个专业外置Sensor(约千元)再配合个app就可以测到10kHz,还有,避震数据好的东西也不一定就代表听感就是最好的,不过,以一个免费App来讲,一部电话随时玩到,数据能够有一定参考价值,玩音响时又可以增添一份额外的趣味,单是这种“FUN”,已经足够说服我推荐给大家。




-----
PS:想更多“FUN”,测量X-Y-Z三维震动,就可以购买考虑 Vibration (Diffraction Limited Design LLC),这个要付费 ,有部分音响厂家嘅工程师都推介过这个App:
https://itunes.apple.com/hk/app/vibration/id301097580?mt=8


Forget about the sound and enjoy the music !
声音这回事, 要亲自尝过才知道
既然用耳朵听音乐,为何又要追求别人脑内的声音?

真正的音响评论员,一个不折不扣的耳机发烧友
微博号:TheHiFiCafeStevenTam
个人网站:http://www.steventam.org
回复

使用道具 举报

60

主题

4276

帖子

87

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
87
注册时间
2011-4-7
发表于 2016-9-12 18:36:52 | 显示全部楼层
有趣啊,必须顶起
回复 支持 反对

使用道具 举报

8

主题

273

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2012-7-21
发表于 2016-9-12 20:12:03 | 显示全部楼层
这个好的东西不知道安卓有没有。
回复 支持 反对

使用道具 举报

33

主题

857

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2015-4-10
发表于 2016-9-13 08:38:32 | 显示全部楼层
有意思,帮顶
回复 支持 反对

使用道具 举报

21

主题

1173

帖子

25

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
25
注册时间
2012-12-15
发表于 2016-9-13 08:43:36 | 显示全部楼层
挺好玩的
回复 支持 反对

使用道具 举报

232

主题

5598

帖子

311

积分

荣誉会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

积分
311
注册时间
2008-7-4

优秀版主奖

 楼主| 发表于 2016-9-13 08:49:24 | 显示全部楼层
醉翁 发表于 2016-9-12 20:12
这个好的东西不知道安卓有没有。

这款App只有iPhone版本,但安卓也有很多同类型和同功能的App,您也可以试试找找,关键字是“Vibration”
Forget about the sound and enjoy the music !
声音这回事, 要亲自尝过才知道
既然用耳朵听音乐,为何又要追求别人脑内的声音?

真正的音响评论员,一个不折不扣的耳机发烧友
微博号:TheHiFiCafeStevenTam
个人网站:http://www.steventam.org
回复 支持 反对

使用道具 举报

186

主题

1万

帖子

129

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
129
注册时间
2012-9-23
发表于 2016-9-13 09:00:38 | 显示全部楼层
挺有意思的APP
回复 支持 反对

使用道具 举报

22

主题

948

帖子

10

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
10
注册时间
2013-4-25
发表于 2016-9-13 17:55:18 | 显示全部楼层
这个得赞一下
回复 支持 反对

使用道具 举报

232

主题

5598

帖子

311

积分

荣誉会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

积分
311
注册时间
2008-7-4

优秀版主奖

 楼主| 发表于 2016-9-13 18:41:36 | 显示全部楼层
其实不少厂家也有在Vibration Damping这个环节上下功夫,其中美国shunyata research更拍摄了一段示范片,测试过程和原理与这次所介绍的Vibro Checker App是相似的

DENALI Series - Controlling Vibration
https://youtu.be/m0k417ET7K8
(中国内地可能要翻墙才能看吧,唯有征求一位好心搬运工)
Forget about the sound and enjoy the music !
声音这回事, 要亲自尝过才知道
既然用耳朵听音乐,为何又要追求别人脑内的声音?

真正的音响评论员,一个不折不扣的耳机发烧友
微博号:TheHiFiCafeStevenTam
个人网站:http://www.steventam.org
回复 支持 反对

使用道具 举报

31

主题

629

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2012-3-24
发表于 2016-9-13 22:03:51 | 显示全部楼层
靠谱优质贴
回复 支持 反对

使用道具 举报

4211

主题

10万

帖子

3764

积分

版主

俱乐部理事

Rank: 10

积分
3764
注册时间
2001-11-21

优秀版主奖耳机鉴赏奖社区建设奖

发表于 2016-9-14 07:13:33 来自手机 | 显示全部楼层
顶。好玩。
回复 支持 反对

使用道具 举报

4

主题

781

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2008-8-10
QQ
发表于 2016-9-14 14:14:39 | 显示全部楼层
顶,好玩。
绝大多数的所谓的避震,都是”被动避震“,我们只能”被动“选择
我也见过所谓的”主动避震“器材的广告,应该就是以小型电脑为主,对震动检测感应,然后实时处理,标价二十多万软妹币
回复 支持 反对

使用道具 举报

64

主题

1344

帖子

9

积分

初级会员

Rank: 2Rank: 2

积分
9
注册时间
2009-2-27
发表于 2016-9-14 14:20:57 | 显示全部楼层
支持  谢谢分享
回复 支持 反对

使用道具 举报

150

主题

5005

帖子

50

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
50
注册时间
2011-8-17
发表于 2016-9-14 16:04:24 | 显示全部楼层
有趣,好玩。
玩的开心
回复 支持 反对

使用道具 举报

13

主题

703

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2004-2-28
发表于 2016-9-14 17:56:22 | 显示全部楼层
挺有意思的,估计是靠重力加速计测量的。
