ATC SCA2 前级 (Re-cap) 换电容

Tequila · 发表于 2016-9-17 22:06:24

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

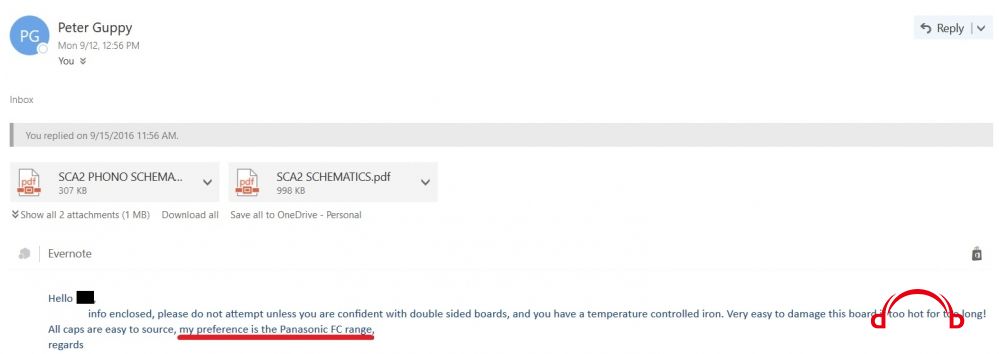

我的ATC50和SCA2虽然声音和状态都不错，不过也有一定年纪需要保养了。跟ATC厂方沟通，把序列号发辽去，厂方回覆SCA2 如果是长时间通电 (SCA2待机模式是通电发热的)，电解电容是需要更换的。他们工程师推荐用Panasonic FC。

最神奇的是没提到SCA2要寄回去，说换电容很简单可以提供线路图。我对焊PCB经验不少，那就上RS网站定了电容(怕淘宝是假货)。需要定的是100uf和2200uf两种 (原厂是100uf 40v和2200uf 50V)。2200uf需要3个，主版需要12个100uf。另外唱放卡(如果有的)需要10个100uf。

准备好工具，需要恒温焊台(最好防静电)，吸锡器，剪钳，还有好的焊锡(我用WBT)

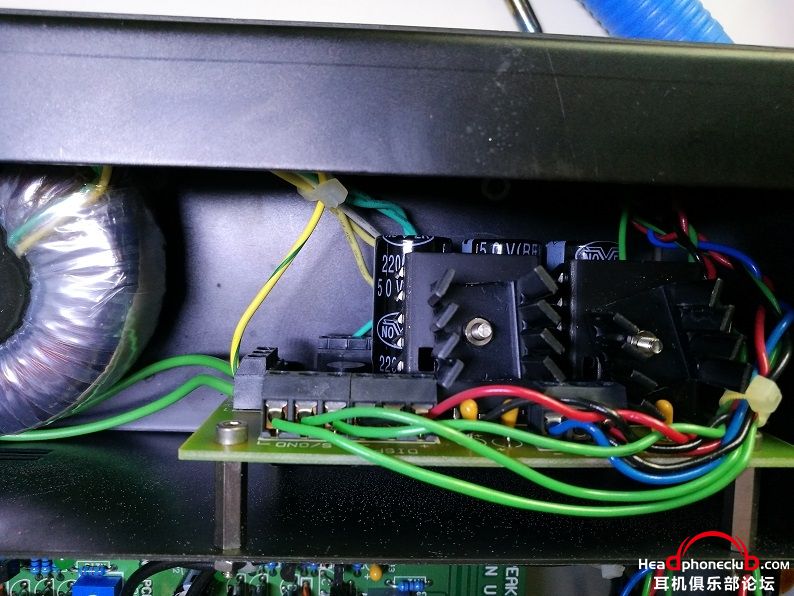

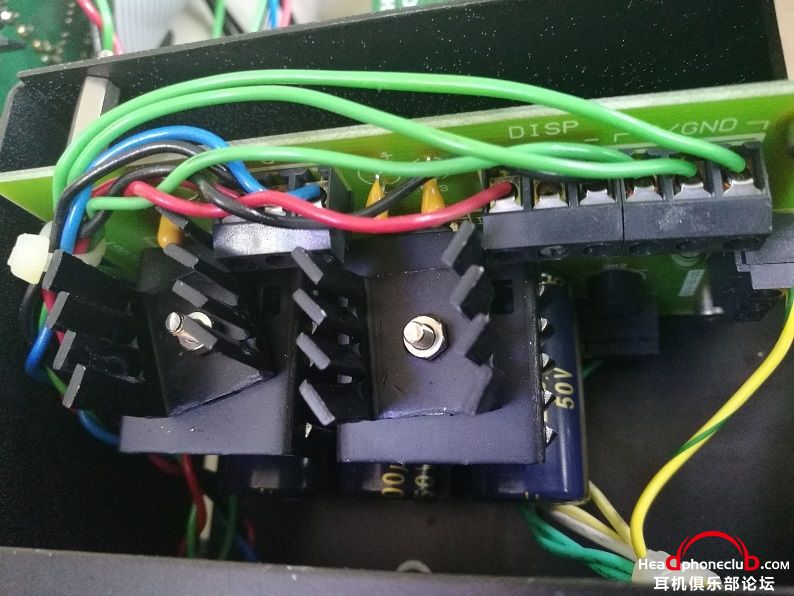

把上盖打开，右边是主电源稳压

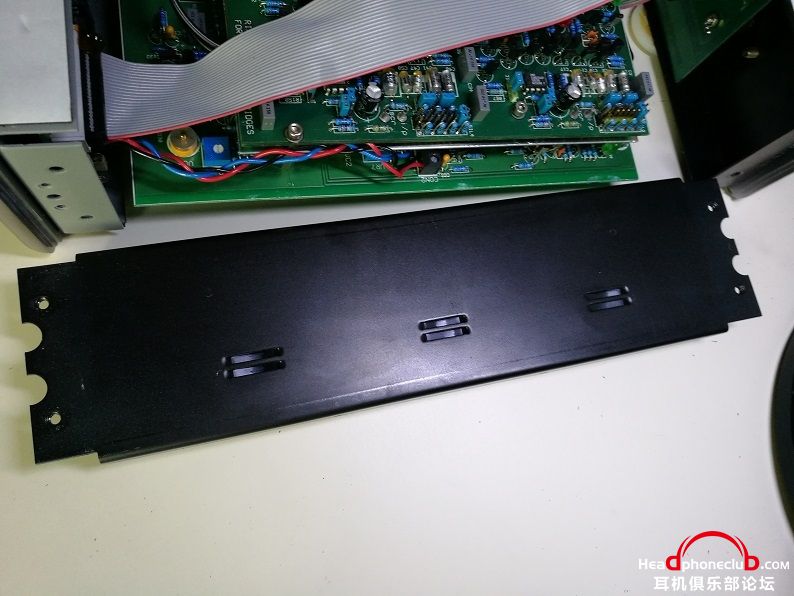

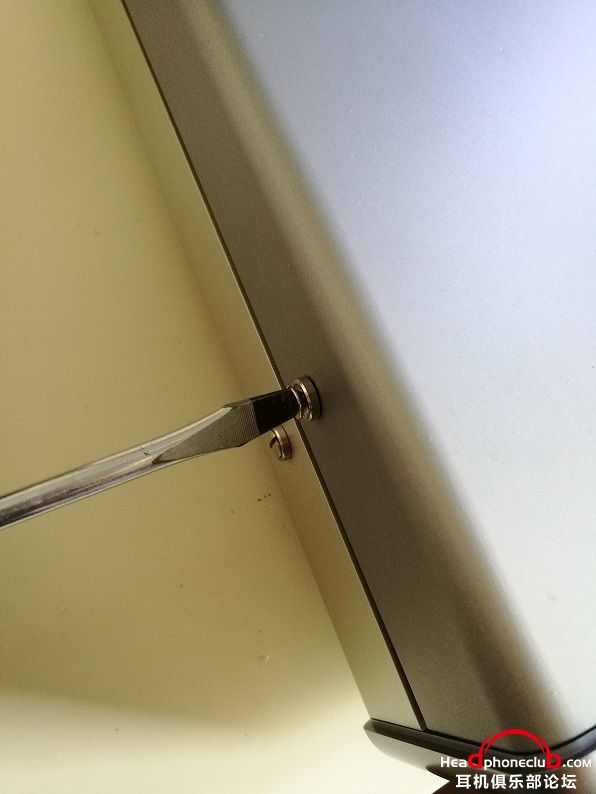

把脚和底盖打开，注意螺丝前后的长度不一样。

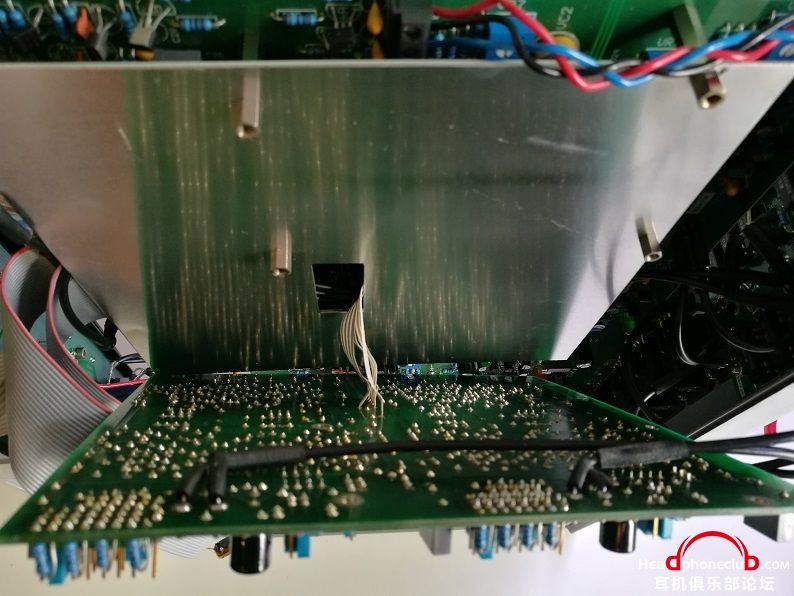

拆唱放卡，把傍边的固定和补强拆下

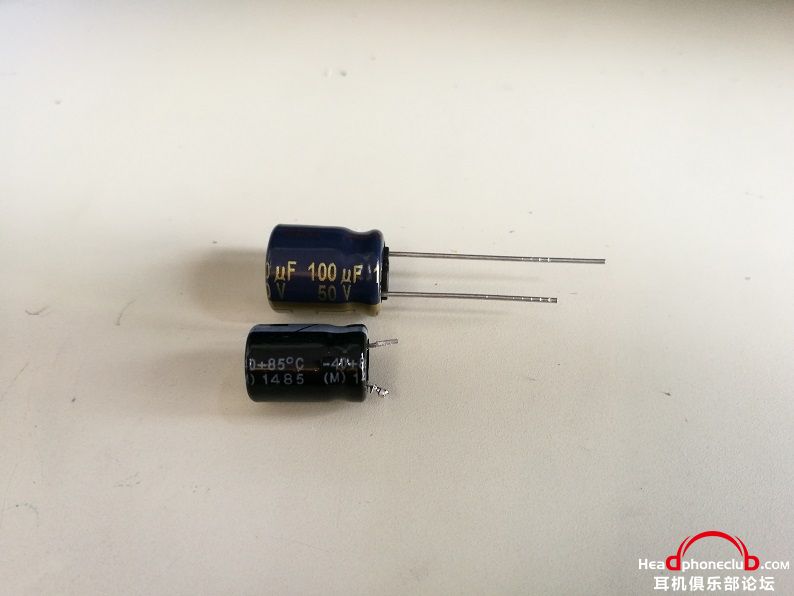

我比较懒，没焊下连接扁带线，就直接焊下电容，就是角度比较难操作，要小心。原装是85度40V的Nover, 新的是105度50V的FC。

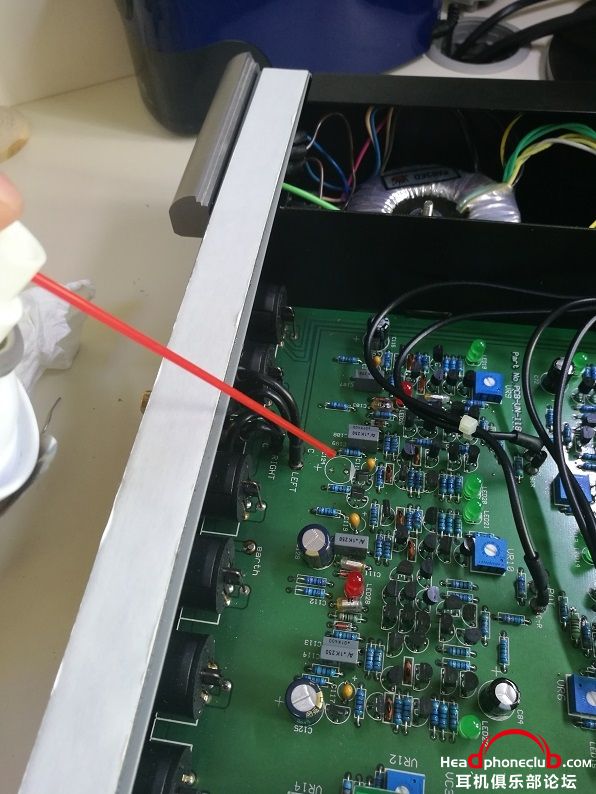

有些原装电容是有点漏了，用专用清洁剂清理。

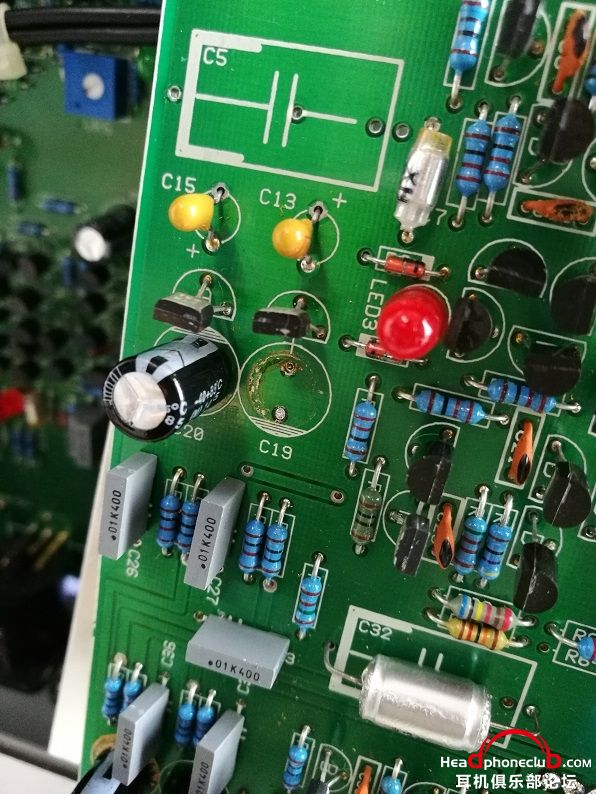

换好唱放卡电容，装好唱放卡，然后换电源和主版的电容。

开声可以慢慢煲机了。相信这台SCA2可以好好的继续工作很多年。

x查无此人 · 发表于 2016-9-17 23:46:17

主动箱？箱内后级上的电容更需要换吧。

yamuling · 发表于 2016-9-18 00:08:16

前级应该发热小寿命比较长吧...换了品牌声音肯定变化不小，lz满意么？

Tequila · 发表于 2016-9-18 07:08:46

yamuling 发表于 2016-09-18 00:08:16
前级应该发热小寿命比较长吧...换了品牌声音肯定变化不小，l

SCA2的偏压温度相當高。我也担心声音改变，所以按厂方推荐的来换，不过同系列不同生产批次的也不能保证完全一样。目前换了后没听出分别來。

Tequila · 发表于 2016-9-18 07:10:26

x查无此人发表于 2016-09-17 23:46:17
主动箱？箱内后级上的电容更需要换吧。

厂方说主动版的功放，最少用15年以上才需要考虑换电容。还早呢。

qdfls · 发表于 2016-9-18 08:52:28

好分享，顶起！

ljj1111 · 发表于 2016-9-19 11:46:35

Tequila 发表于 2016-9-18 07:10
厂方说主动版的功放，最少用15年以上才需要考虑换电容。还早呢。

这个要赞一下，给用主动版的吃了个定心丸。

wangyonc · 发表于 2016-9-19 14:29:24

有动手能力就是好

Tequila · 发表于 2016-9-19 20:26:08

ljj1111 发表于 2016-09-19 11:46:35
这个要赞一下，给用主动版的吃了个定心丸。

我不清楚普通版功放是怎么样。周年版的功放也就一共十四个电容，2个2200uf 40V, 6个100uf 40V(8个都是Nover 80度)，6个10000uf 80V (Jamicon HP 105度)。

徕卡 · 发表于 2016-9-19 21:56:47

这焊点是楼主重焊过还是原厂的？

Tequila · 发表于 2016-9-20 07:13:44

徕卡发表于 2016-09-19 21:56:47
这焊点是楼主重焊过还是原厂的？

照片是原厂

laovo · 发表于 2016-9-21 14:35:31

动手派，厉害。我等吹水派只有羡慕的分

zhjzhj · 发表于 2016-9-23 20:19:50

wz小马哥 · 发表于 2016-10-16 15:39:46

楼主动手能力强大，赞个!顺便问一下请问SCA2唱放板素质如何。谢谢！

bthans · 发表于 2016-10-16 16:51:02

既然厂家都不介意开盖自己换零件了，不如试试开盖给电容IC都贴调音贴纸吧，提升不是一般的大(^_^)
