[其它] 房间测量,摆位和调整(一)

[复制链接]

81

主题

1179

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2016-6-4
发表于 2016-9-21 19:51:25 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 Tequila 于 2016-9-26 01:04 编辑

房间测量,摆位和调整(二) : http://www.headphoneclub.com/for ... p;page=1#pid4146297

从年初搬入新居,重新添置音箱/解码。之后增加数播,黑胶。整个系统一直在调整中。

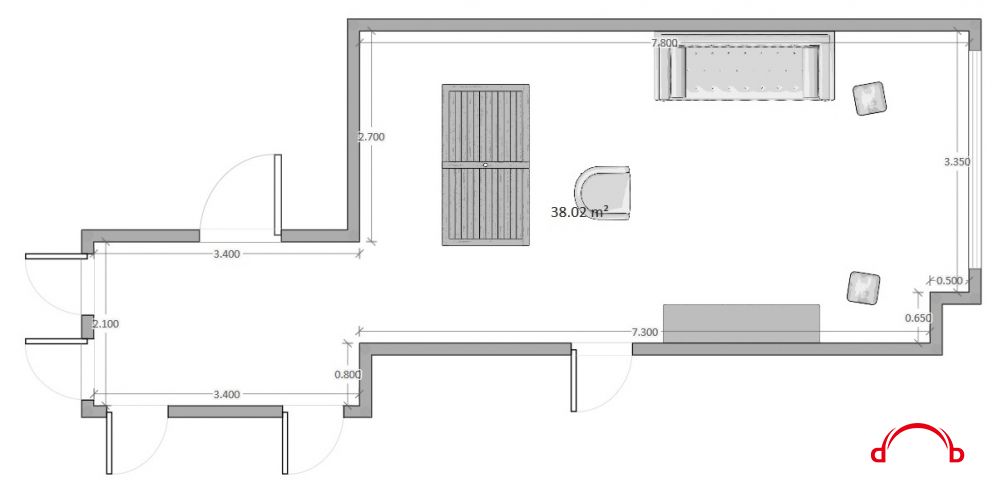

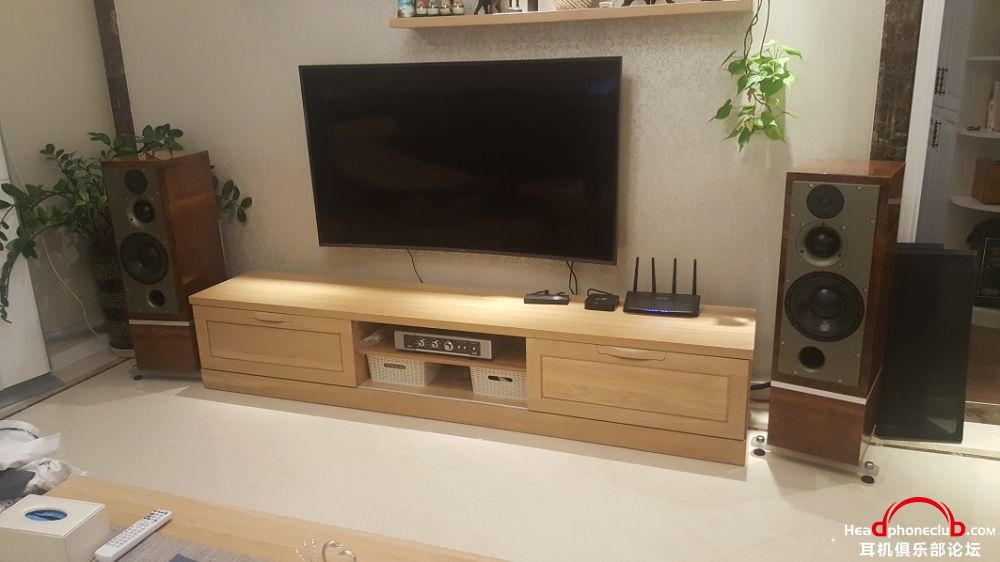

以下是最初系统图和摆位,听音面积大概三十多平米。因为是新居,家人也花了不少心思布置,音箱和听音位置是按着靠长边的摆位


自己对音质还可以接受,质感动态和细节都不错。受摆位限制不可能有一个很立体的音响舞台。但低频驻波饭明显,听一些低频多的录音,总会隆隆作响。

1)测试房间

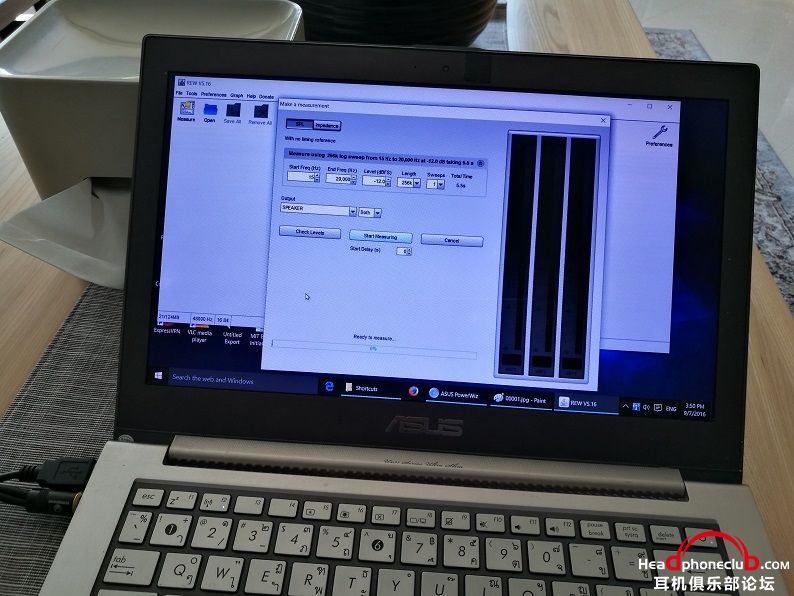

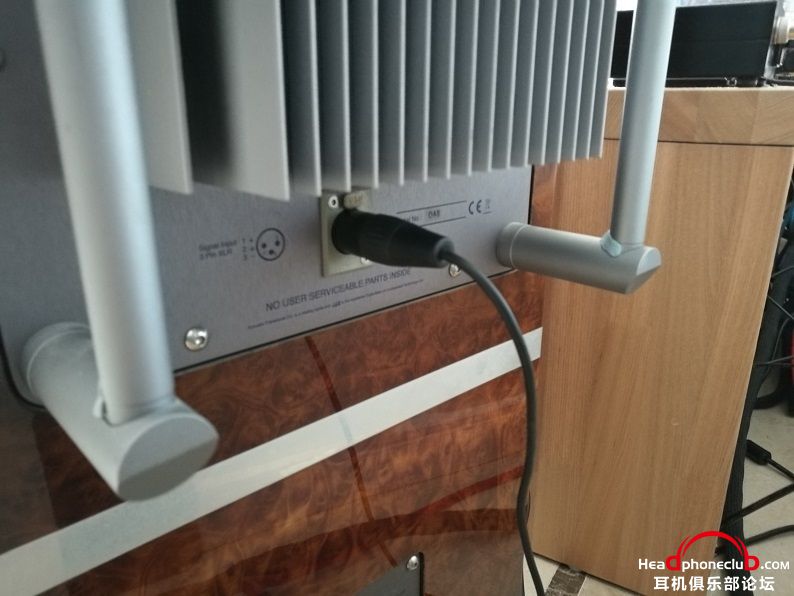

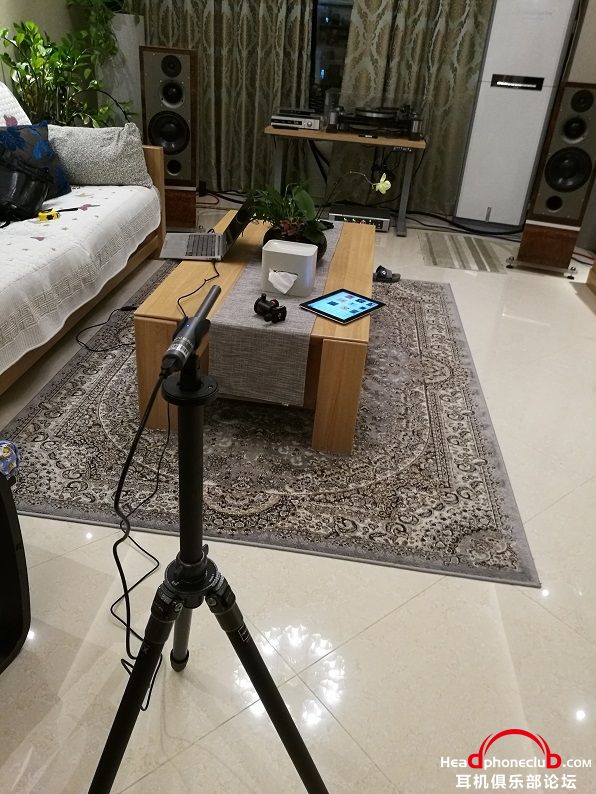

想找出解决方案,要先把问题找出来。我用的是一个免费的软件REW (Room EQ Wizard)。手提电脑的USB囗接上minidsp UMIK-1 USB测试麦克风,放听音位置。音频输出口,通过一条3.5mm耳机输出转换成XLR的线,直接连到主动音箱(被动可以接前级或者是功放)。细节不谈了,网上有各种文章。简单来说,REW可以从低频15Hz到高频20khz连续发出讯号。同时间麦克风的输出会被软件记录,用以分析。

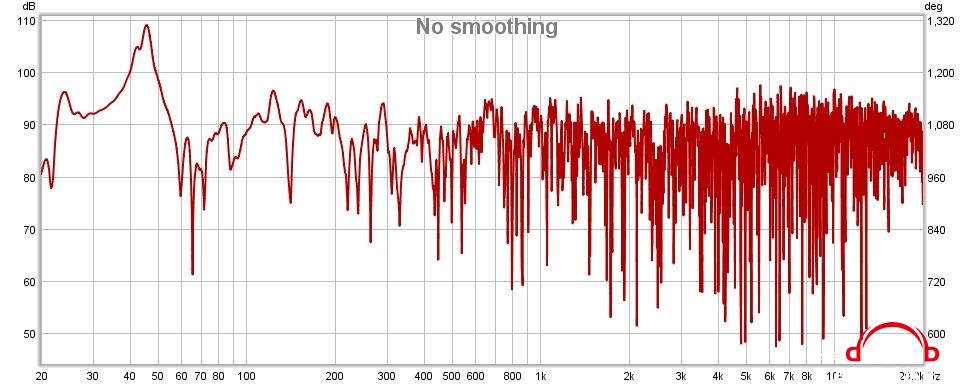

先看Frequency Response的图,可以看到45hz有一个严重的波峰。

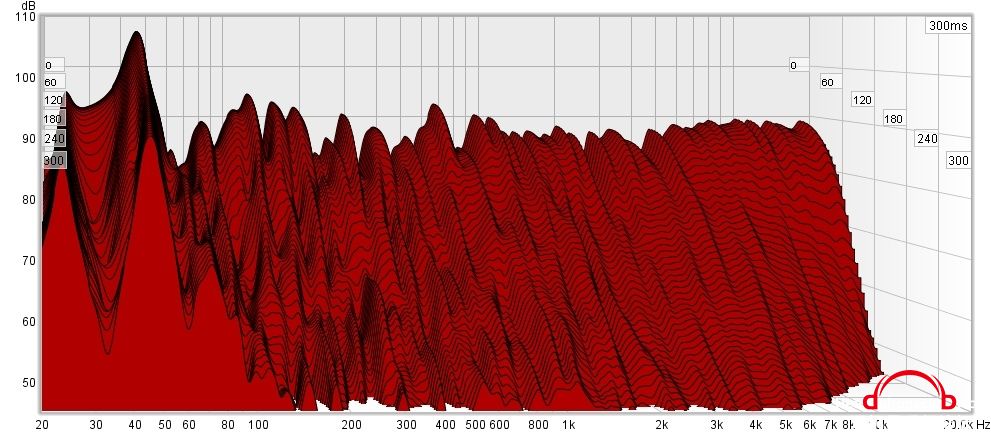

另一个更重要的是Waterfall的图,代表各个频段能量衰减的情况,可以看到23和45hz能量衰减很慢,引起低音的"隆隆声"。

2)初试简单EQ

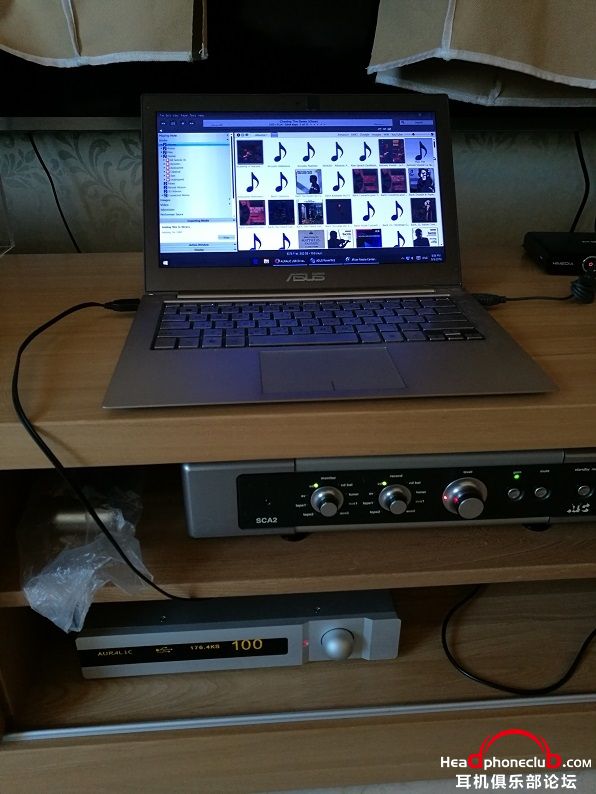

我做了一个差不多零成本的测试,把PC接上解码(代替Auralic Aries数码),在Jriver播放软件增加EQ. 降底45Hz的响度。因为Jriver的EQ影响不了REW的输出,不能用REW测试结果。不过从听感上,低频是干净多。不过相对使用Aries,音场和动态都有损失。要兼顾数码和模拟都能有改善,我相信需要一个好的EQ。不过我先不考虑了,毕竟一台好的EQ(例如金嗓子)要好几万,又不能保证不影响讯号的纯净和音乐感。
008.jpg 009.jpg

3)考虑加装低频陷阱
房间的处理一直是很头痛的问题。搬过几个房子,从十多平米小房听书架音箱到三十多平米听落地音箱,驻波一直是最麻烦的事。市面上的低频陷阱,对80Hz以下都没什么效果。有的都是骗人,能真的吸80周之下只有membrane型的,而且面积要很大(我的13吋Tube Trap只能针对70Hz以上)。考虑到家居环境不合适,就算了,只用上我已有的Tube Trap。

3) 重新摆位
趁着休假,说服了媳妇,让我重新摆位。靠短边放。

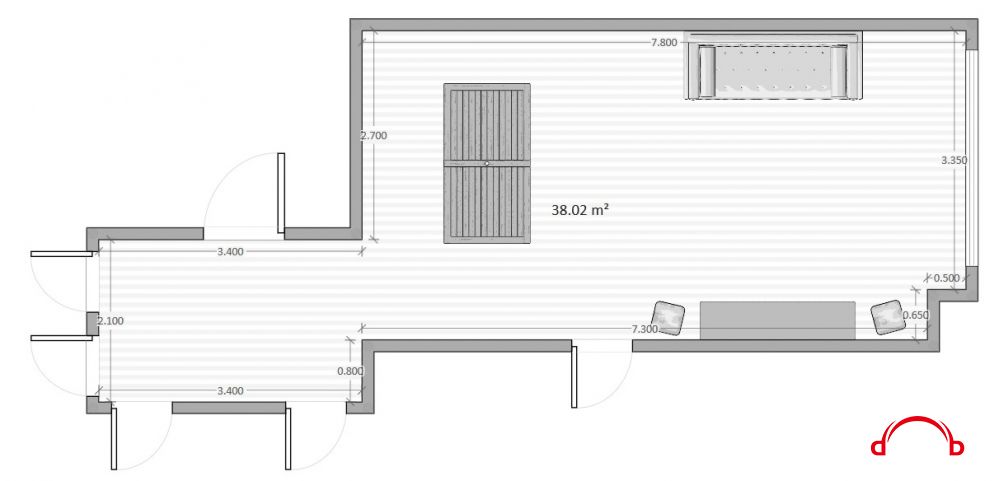

我先放平面图和频应图(靠后墙一米)给大家比较一下吧。这个还不是最后的结果。二十多周有波峰,不过相对好很多,因为很少音乐真的会到20hz。


下一节再写靠短边的几个位置比较。

评分

参与人数 1威望 +1 金钱 +39 收起 理由
体验中心 + 1 + 39 赞一个!

查看全部评分

2声道:KX-R > MX-R > YG ANAT3
客厅:AVM60 -> ATC50 Anniversary, C4CA, 20
茶室:Spring3 > UA Mini Boulder
回复

使用道具 举报

184

主题

1万

帖子

103

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
103
注册时间
2011-10-10

积极参与奖

发表于 2016-9-21 20:33:23 | 显示全部楼层
你第二个位置测出来感觉比第一个位置差的多……第一个那个除了超低问题不多,第二个在30 50 100 350好几个明显的大坑……
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

184

主题

1万

帖子

103

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
103
注册时间
2011-10-10

积极参与奖

发表于 2016-9-21 20:34:15 | 显示全部楼层
而且最敏感的中频比中低和中高低将近10db……
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

184

主题

1万

帖子

103

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
103
注册时间
2011-10-10

积极参与奖

发表于 2016-9-21 20:35:08 | 显示全部楼层
其实就用一开始摆位,把低频砍掉3到5db即可……
HIFI→HUFI→HUEND→HUESTED→QUESTED→多媒体2.1
回复 支持 反对

使用道具 举报

53

主题

4161

帖子

86

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
86
注册时间
2011-4-7
发表于 2016-9-21 22:24:17 | 显示全部楼层
本帖最后由 bthans 于 2016-9-21 22:25 编辑

看这个尺寸,短边方向的驻波频率是20周和40周左右,长边方向的驻波频率是40周和80周左右。所以40周是个大问题。

摆短边的话,可能喇叭要拉出2米左右,离侧墙要拉到1米左右,这样20和40的问题应该能缓解很多。而摆长边的话,可能喇叭要拉出1米左右,离侧墙距离倒是没特别要求,只要不太靠边就行。考虑到空间的占用和声场的宽度,可能摆长边更划算点吧。但长边会有整体声场偏移的问题,不过lz的音源是VEGA,调个左右平衡很简单的事儿



回复 支持 反对

使用道具 举报

6

主题

1111

帖子

74

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
74
注册时间
2009-8-22
发表于 2016-9-21 23:09:32 来自手机 | 显示全部楼层
长边不拉喇叭的话也可以考虑调整聆听位,可能也能解决。
回复 支持 反对

使用道具 举报

81

主题

1179

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2016-6-4
 楼主| 发表于 2016-9-22 06:53:05 来自手机 | 显示全部楼层
amex 发表于 2016-09-21 20:35:08
其实就用一开始摆位,把低频砍掉3到5db即可……

我还没写几个摆位的变化呢
2声道:KX-R > MX-R > YG ANAT3
客厅:AVM60 -> ATC50 Anniversary, C4CA, 20
茶室:Spring3 > UA Mini Boulder
回复 支持 反对

使用道具 举报

0

主题

23

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2016-7-24
发表于 2016-9-22 08:11:08 | 显示全部楼层
值得学习的有实际操作意义的测试,谢谢分享!
回复 支持 反对

使用道具 举报

40

主题

392

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2009-12-11
发表于 2016-9-22 10:30:18 | 显示全部楼层
吸收80HZ以下可以自制BBC a10声学道具,没有很大体积。
经过我自己的实践,低频曲线不是越平坦越好听的,LZ可以注意对比不同曲线下的实际听感。
可能延伸到整个频段,都未必是越平坦越好听。

点评

恩,全平声音会缺乏一些感染力  发表于 2016-9-22 10:38
回复 支持 反对

使用道具 举报

5

主题

271

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2016-1-19
发表于 2016-9-22 14:18:48 | 显示全部楼层
楼主的关键技术是如何说服媳妇,其他都是小问题。
回复 支持 反对

使用道具 举报

81

主题

1179

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2016-6-4
 楼主| 发表于 2016-9-22 20:11:49 来自手机 | 显示全部楼层
107.2 发表于 2016-09-22 10:30:18
吸收80HZ以下可以自制BBCa10声学道具,没有很大体积。

谢谢,刚爬过文看到BBC A10,看來是membrane type bass trap, 我知道real trap和gik acoustics 都有产品,不过没試过。请问你能分享試过A10的结果吗?
2声道:KX-R > MX-R > YG ANAT3
客厅:AVM60 -> ATC50 Anniversary, C4CA, 20
茶室:Spring3 > UA Mini Boulder
回复 支持 反对

使用道具 举报

81

主题

1179

帖子

12

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
12
注册时间
2016-6-4
 楼主| 发表于 2016-9-22 20:12:15 来自手机 | 显示全部楼层
achill 发表于 2016-09-22 14:18:48
楼主的关键技术是如何说服媳妇,其他都是小问题。

这个是绝对的
2声道:KX-R > MX-R > YG ANAT3
客厅:AVM60 -> ATC50 Anniversary, C4CA, 20
茶室:Spring3 > UA Mini Boulder
回复 支持 反对

使用道具 举报

0

主题

63

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2016-4-15
发表于 2016-9-23 08:49:25 | 显示全部楼层

那你就先把音箱后面的柜子搬走。
回复 支持 反对

使用道具 举报

12

主题

1169

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2003-7-10
发表于 2016-9-23 17:33:48 | 显示全部楼层
坐板凳看热闹。
踏实工作,以诚待人,永远记住自己是一名共产党员
回复 支持 反对

使用道具 举报

0

主题

190

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2016-2-17
发表于 2016-9-23 17:57:20 | 显示全部楼层
实例文,帮顶!
回复 支持 反对
