发表于 2017-2-5 16:25:53 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 j49409 于 2017-2-6 09:45 编辑

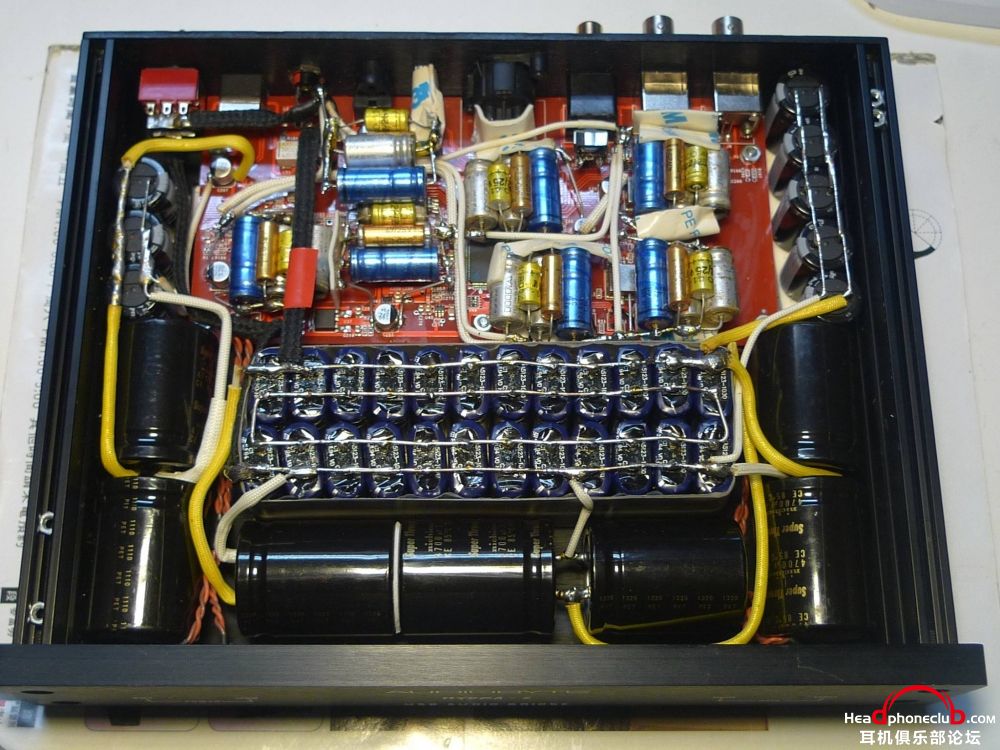

Audiobyte Hydra Z + SC947-02 脈衝變壓器
筆電 > Vertere Pulse HB USB > Hydra Z > audio-technica AT-SDP2000/1.3M > DAVE
Hydra Z試過光纖與同軸2種方式傳輸到DAVE⋯⋯光纖比同軸的聲音乾淨.同時同軸到DAVE的線要拔掉
Hydra Z的高頻雜訊會借同軸線的地導入DAVE.讓聲音變差
DAVE回英國不在時.也用Hugo接上來聽.結果一樣......光纖比同軸的聲音乾淨
手上還有1台DDC.同軸輸出有裝SC947-02 脈衝變壓器做隔離.就用Hugo接上來聽
SC947-02: https://item.taobao.com/item.htm…
結果相反....同軸比光纖的聲音好聽
於是有了這篇改裝分享: Audiobyte Hydra Z + SC947-02 脈衝變壓器

結論: Hydra Z同軸輸出加了SC947-02 脈衝變壓器做隔離.聲音不輸光纖(人聲變得更有感情)

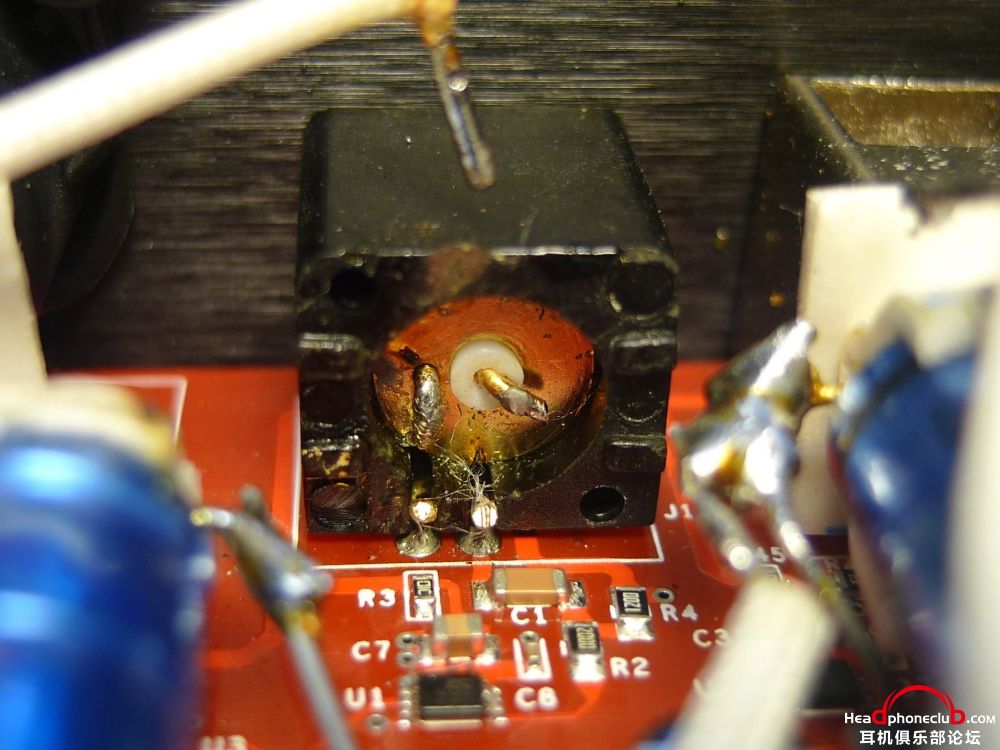

綠框部分:RCA引腳由中間剪開.串1顆SC947-02 脈衝變壓器





































回复

使用道具 举报

16

主题

567

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2016-9-10
发表于 2017-2-5 21:09:21 | 显示全部楼层
可惜看不到图啊,不过肯定是高手一名,不知道有没接HYDRA-ZPM线电试试,我觉得效果提升很大的,前天写了一贴。
回复 支持 反对

使用道具 举报

125

主题

2853

帖子

36

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
36
注册时间
2011-11-17
发表于 2017-2-6 00:38:47 | 显示全部楼层
本帖最后由 wwwping2011 于 2017-2-6 00:40 编辑

同轴输出前加隔离变压器,这是经典的常规做法,不是新东西。HYDRA Z界面里没有吗?
回复 支持 反对

使用道具 举报

40

主题

1921

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-9-18
QQ
发表于 2017-2-6 04:59:08 | 显示全部楼层
支持一下,受启发,同轴转光纤了,提升明显
回复 支持 反对

使用道具 举报

19

主题

714

帖子

39

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
39
注册时间
2015-10-26
发表于 2017-2-6 08:54:20 | 显示全部楼层
图全挂了
Esoteric K01X+Titans Lab Horae&OP-1+Helen+Prism sound ADA-8XR+Me Geithain
回复 支持 反对

使用道具 举报

1

主题

52

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2016-4-15
 楼主| 发表于 2017-2-6 09:18:56 | 显示全部楼层
wwwping2011 发表于 2017-2-6 00:38
同轴输出前加隔离变压器,这是经典的常规做法,不是新东西。HYDRA Z界面里没有吗?

Weiss INT204 輸出有裝SC947-02
http://www.feversound1.com/140406-weiss-int204/


Berkeley Audio Designs Alpha USB 輸出有裝SC947-02
http://bbs.hifidiy.net/thread-837779-1-1.html




Audiobyte Hydra Z  輸出沒有裝SC947-02

点评

令人不解。设计师有解释吗?  发表于 2017-2-6 23:37
回复 支持 反对

使用道具 举报

1

主题

52

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2016-4-15
 楼主| 发表于 2017-2-6 09:50:38 | 显示全部楼层

face book 臉書的圖會被擋.以致看不到

抱歉! 已重新上傳圖片
回复 支持 反对

使用道具 举报

40

主题

1921

帖子

17

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
17
注册时间
2011-9-18
QQ
发表于 2017-2-6 11:31:23 | 显示全部楼层
对数字界面的超级大改造啊,这动手能力太强大了
回复 支持 反对

使用道具 举报

136

主题

5255

帖子

26

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
26
注册时间
2005-10-9
发表于 2017-2-6 16:07:29 | 显示全部楼层
很奇怪为什么Hydra Z这么高档的界面不加这个元件,不过这玩意确实不便宜。
回复 支持 反对

使用道具 举报
