SSS1623,3S1623, USB耳机方案, USB麦克风方案, USB喇叭方案,USB音箱方案, USB转录音频到电脑,USB转IIS,USB转SPDIF OUT, USB音频芯片方案，QQ:15401/82856 TEL:180/2766/1972 1. SSS1629A5产品概要:

    SSS1629是3S高度集成的单芯片USB音频控制器芯片,振荡器节省外部晶振在耳机中的应用。SSS1629功能立体声16位ADC，16位DAC的音响，耳机驱动，五波段硬件均衡器，音频锁相环时钟振荡器，USB，USB控制器和PHY FS。外部EEPROM 24C02-24C16连接提供了对USB VID/PID /产品线的灵活性，默认增益设置，和其他定制需求。

   SSS1629提供USB音频解决方案具有最小的BOM的解决方案。

2. SSS1629A5产品特点(SSS1629部分主要特点)

   SSS1629符合USB规范v2.0

    SSS1629符合USB音频设备类规范V1.1

    SSS1629内置晶振无需外部晶振

     嵌入式5V到3.3V和1.8V输出调节器从单一的外部5V的USB总线供电

     嵌入式16位ADC和DA

     支持采样率为8kHz，11.025kHz，12、16KHz，22.05kHz，24kHz，32kHz，

    44.1kHz和48kHz（默认）。

     嵌入式I2S（主模式）/数模/模数转换器SPDIF接口

     嵌入式旋转编码器接口的音量控制

     可变增益调节耳机放大器

     内置有五个带段设置在播放频道的声音均衡器

     音量，音量下降，播放静音，录音静音，下一曲，上一曲，停止，播放/暂停和EQ的用户控制

     音量，音量下降，播放静音，下一曲，上一曲，停止和播放/暂停是专为微软多媒体

     嵌入式呼吸灯模式和音频梯度模式

     与外部24bit编码I2C接口的初始设定（如WM8988）

    USB VID/PID，产品制造商字符串，字符串支持EEPROM的编程接口，记录AGC功能，健全的EQ，Lync的描述，多功能按键，3D效果，进/出接口，SPDIF的I2S进/出接口、LED闪光灯、红外遥控（NEC IR）等。

     可选的外部EEPROM寄存器访问单片机（I2C接口）或USB HID接口

     提供从主机端应用程序的EEPROM的代码生成器和燃烧器

     功能选择嵌入式8x8的保险丝

     为个性化需求提供支持服务

    Win XP/Vista/7/8/8.1/10和Mac system系统的USB音频驱动程序兼容

    1.8 V电源的数字核心，POR和音频锁相环操作

    3.3 V电源为IO，振荡器，锁相环，USB，ADC / DAC操作

     高度集成，48引脚LQFP，或64 LQFP封装.

     SSS1629A5自动增益控制(AGC)

   SSS1629A5具有AGC（自动增益控制）功能。它可以用来自动调整ADC的输出范围，可以让ADC输出保持在一个稳定的范围内。AGC控制原理图如下，增益可调范围为23dB ~ + 40dB，并且可以按每一步1dB的调整。

   AGC参数设置可以设置在EEPROM内部。该控制功能包括时间、误差范围、活动方式、保持时间、速度调节和调节值等，这些参数需要单独设置。其运作图如下：

   AGC调整是针对两蓝线内。在前面的图所示，信号低于蓝线区间，然后AGC放大器信号蓝色范围。同样在插图中，信号是在蓝色区间，然后将AGC信号调整在蓝色范围以下。

SSS1629A5多功能键（4键）

    SSS1629a5支持最多4个功能键。由EEPROM设置，每个功能键可以有多达四个不同的按键操作方式。四种不同的按钮操作是“短按一次”、“短按两次”、“一短一长按”和“长按”。各多功能键对应不同的控制方式，对不同的功能需求，从而达到简化的目的，对关键数量的要求。设置图如下：

SSS1629A5 LED指示灯

    SSS1629a5具有立体声音频波梯度指示功能。由EEPROM设置，可以提供高达六个指示信号（每个信道共享三指示信号L / R的区别）。指示信号共享GPO（gpo7 ~ gpo2），可以连接到LED为音频输出梯度指标。当音频信号为零，LED可设定为呼吸灯来以此来增加产品的多样性。

     下面是一个函数关系图：

     当设置音频为输出指示，它可以根据所需的输出范围进行适当的调整，每一个指示信号可以有16个档位水平，提出相应的设置。

SSS1629A5输入输出

    SSS1629A5具有32个多功能IO垫总。这些IO垫可以遵循从EEPROM功能设置要求。提出了iOS被分为三组，每组可单独设置的输出驱动能力。设定范围为2mA-16 mA，每一步工作调整。

输入输出群的区别如下:

SSS1629A5五波段均衡器

    在播放路径SSS1629A5建成5波段均衡器功能，提供给用户进行声音效果的调整。这些频率的五波段均衡器分别被固定在60Hz，300Hz，1.2khz，3.6kHz和12kHz。增益可设置每个波段+12dB到-∞dB，如下：

     用户可根据需要调整各种声音效果；将调整后的结果存储在EEPROM中，并用单按钮调节在周期内循环改变声音效果，同时，也提供了一个单一的LED开启/关闭声音效果的指示。默认情况下，SSS1629A5内置低音炮的声音设置，因此，任何外部EEPROM的情况下，仍有用户EQ音效变换。低音（低音炮）预设声音设置如下：

SSS1629A5红外遥控（NEC红外）

   SSS1629A5具有红外遥控（NEC IR）功能。控制代码可以设置在EEPROM中，并根据控制代码的设置可分为设置为8键和16键两种不同的方式，如下图所示：

在8个密钥模式中，可以通过用户定义来设置数据代码0和数据代码1

在16个关键模式，数据代码0可以由用户定义，和数据代码1将根据数据代码0设置自动反转

QQ1540182856

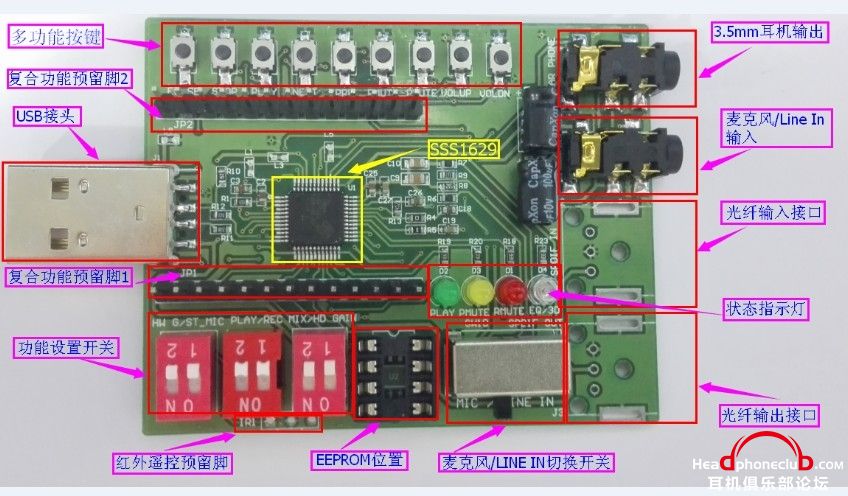

内有附件，下载参考线路图

QQ1540182856

功能特性：
1、支持USB 2.0 协议；
2、免驱，即插即用；完美兼容Windows XP、7、8.1、10系统，兼容MAC OS、Linux系统；
3、支持播放静音、录音静音、音量加、音量减；LED指示灯等功能；其中，SSS1629支持用户自定义功能；（详情询问业务人员QQ:1540182856 TEL:18027661972）
4、有内部EQ、3D、呼吸灯、交战灯功能；支持光纤输入、输出；
5、支持IIS IN\OUT，外挂高等级codec； 支持驱动WM8988等codec，无需MCU。
6、性能稳定。USB兼容低品质USB线材、不掉电。
7、支持虚拟7.1；
8、设计简单、方便。
