精彩！RIO riot拆机图！

1982zxl · 发表于 2005-1-2 21:32:37

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

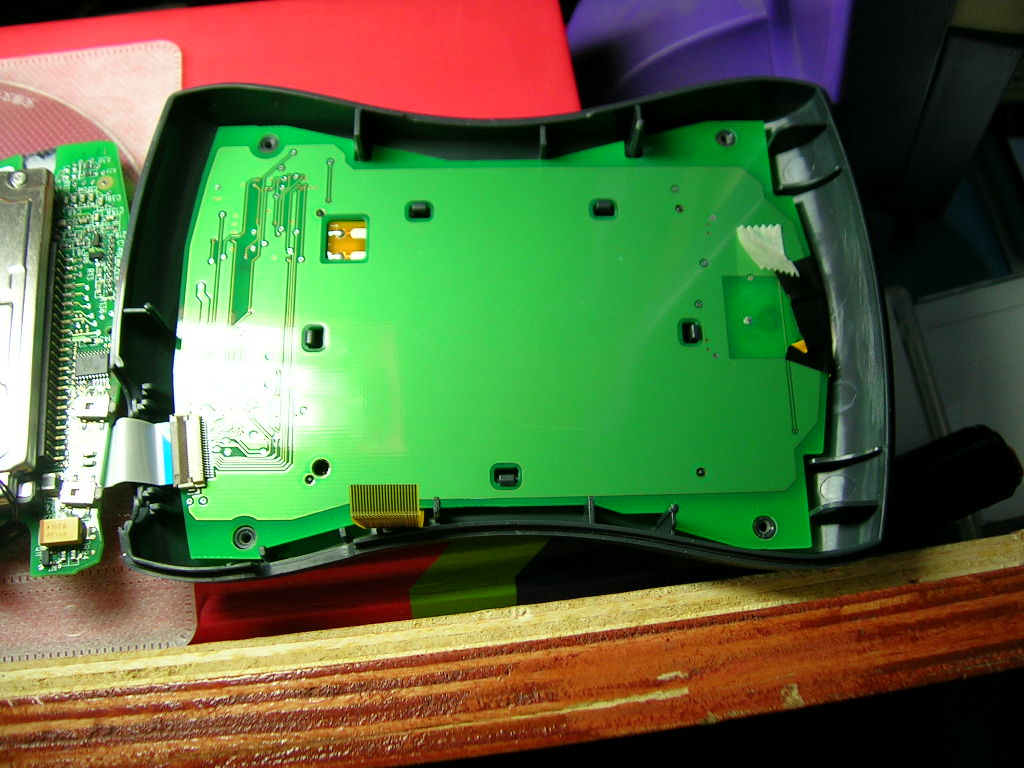

不多说

1982zxl · 发表于 2005-1-2 21:34:08

继续

1982zxl · 发表于 2005-1-2 21:39:27

已经到了限制了，明天再发

s_kwan · 发表于 2005-1-3 01:06:05

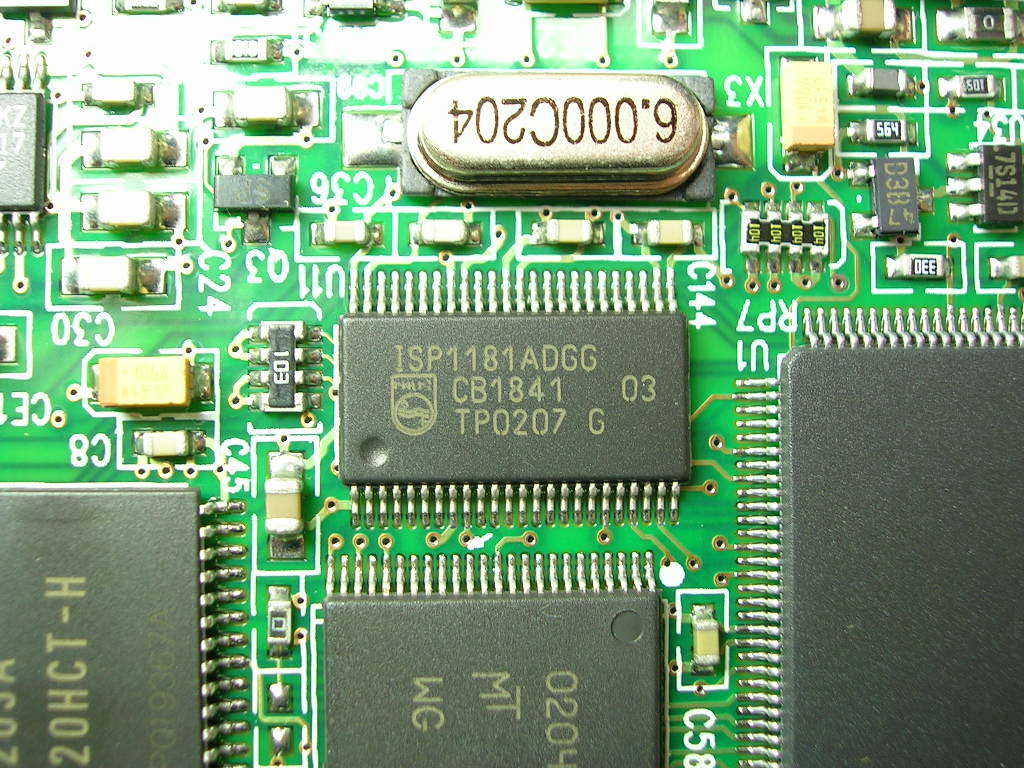

怎么还有石英晶震，Cirrus Logic，好像台计算机啊
硬盘没有防震海绵垫吧？

1982zxl · 发表于 2005-1-3 08:46:47

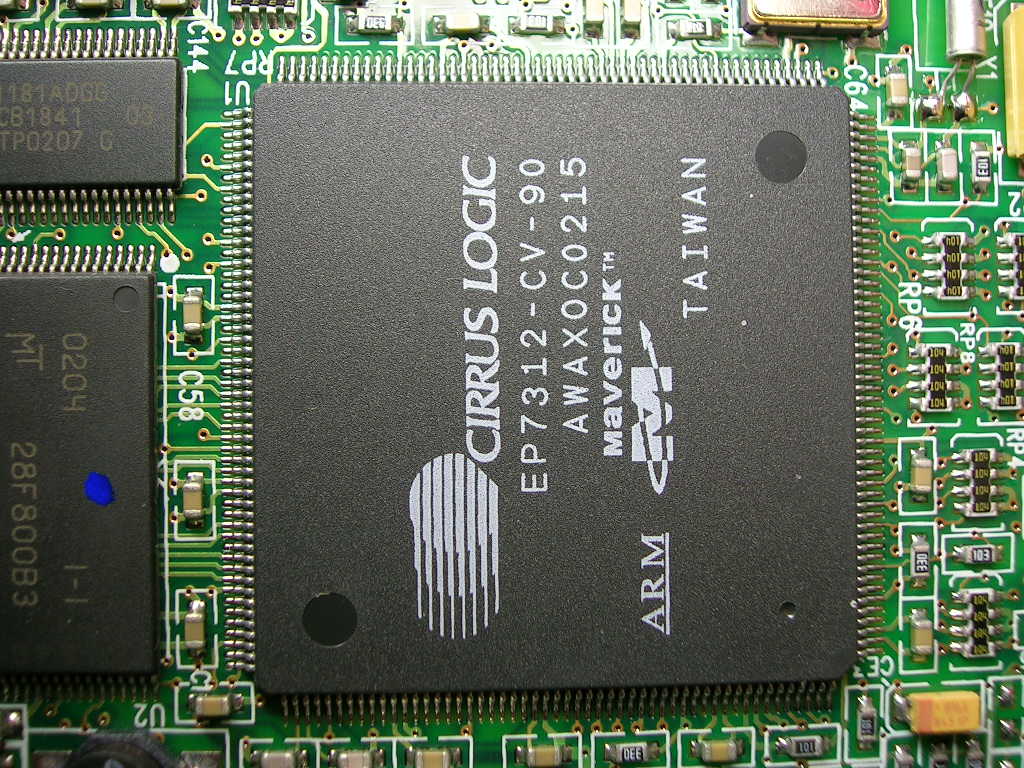

Logic的EP7312，EP7312是一块带有Mp3解码功能以ARM720T为核心的高性能芯片，因此我们可以判断，IMP400的Mp3及WMA解码都是由这块芯片完成的，我们在Cirrus

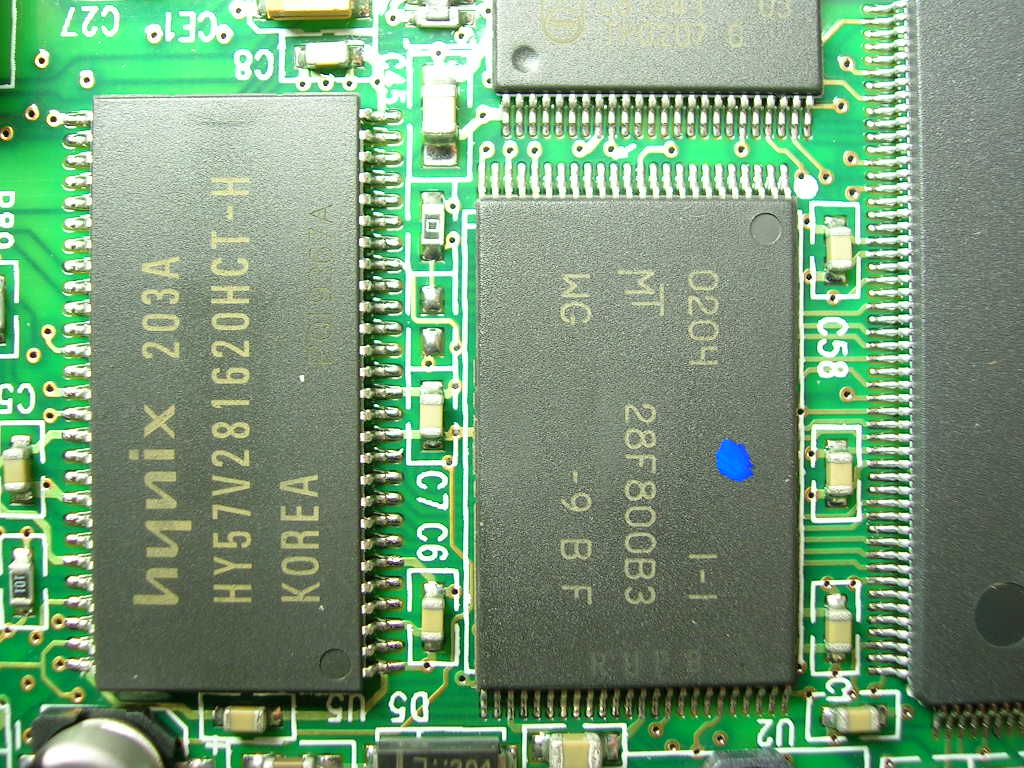

Logic的主页上找到了有关于这块芯片的更多资料，很明显的，这是一块具有相当多功能的高性能芯片，它集成了SDRAM 控制器,最高可以支持256Mb的SDRAM内存(IMP400使用了4M内存)。集成了一个LCD控制器，支持单色或者STN
LCD(伪彩屏)，最高支持达1024点陈。两个UART串行通信端口，可支持红外线接口最高达115.2Kbits。更可以支持两个全速度低电压的CL-ps6700PC卡接口等。

Cirrus Logic的此款芯片更像是一个PDA核心，因为在这样的核心上运行Windows CE
或Linux是在轻松不过了,实测它的效能远超过intel 公司的Pentium 100 芯片，
7312是在久负盛名的7209(使用7209的mp3播放器有：Rio600/Rio Receiver/Nike/Nomad IIMG/Dell
Receiver/Nomad等)基础上增加了SDRAM支持，因此可以更加出色的完成DSP运算。而在这里iRiver将如此强大的一块芯片用在了这台Mp3CD上是否是大材小用笔者不敢妄加评论，因为iRiver并不是第一个吃这个螃蟹的人，因为最早的使用7312设计Mp3CD的厂商并不是iRiver，至少我们在比iRiver的Imp400更早的帝盟的一款mp3CD上也看到了同样的设计(包括所使用的其它芯片都有着惊人的相似)，当然，它明显是整个机器最大的芯片，也有可能就是整个播放器的核心，在这里之所以用了“可能”就是因为在后面我们还发现了另一块MCU。

1982zxl · 发表于 2005-1-3 08:50:52

硬盘用螺丝固定在板子上，绝对牢靠

s_kwan · 发表于 2005-1-3 09:37:39

下面是引用1982zxl于03-01-2005 01:46发表的:
而在这里iRiver将如此强大的一块芯片用在了这台Mp3CD上是否是大材小用笔者不敢妄加评论，因为iRiver并不是第一个吃这个螃蟹的人.......

Rio 嘛，哪里有iRiver，怎么转的？
硬盘用螺丝固定在板子上，这样没有办法减震啊，光牢靠有什么用？

DioX · 发表于 2005-1-3 10:39:17

有没有人解剖ipod看看

DioX · 发表于 2005-1-3 10:44:12

感觉RIO有点粗制滥造的~不专业~简直就是把PDA精简了

1982zxl · 发表于 2005-1-3 19:01:16

下面是引用s_kwan于2005-01-03 09:37发表的:

Rio 嘛，哪里有iRiver，怎么转的？
硬盘用螺丝固定在板子上，这样没有办法减震啊，光牢靠有什么用？

因为iRiver的CD也是用了这个

1982zxl · 发表于 2005-1-3 19:06:32

下面是引用DioX于2005-01-03 10:44发表的:
感觉RIO有点粗制滥造的~不专业~简直就是把PDA精简了

焊接很好，一个歪斜的电子元件都没有，而且都是钽电容。
今天刚买了爱丽丝M1，只开一半就推得很好，低音下潜很深，量也很足。
高音还没有褒不敢说

ANI-ME · 发表于 2005-1-3 21:41:30

为什么拿这个跟IMP400比？？？？？

1982zxl · 发表于 2005-1-3 21:47:16

只是要里面介绍这个芯片的文章

你说我说 · 发表于 2005-11-7 12:40:36

声音的确很不错，推力暴大，最后一个我入手了，^_^

pink · 发表于 2005-11-7 12:50:09

看看裸照。
