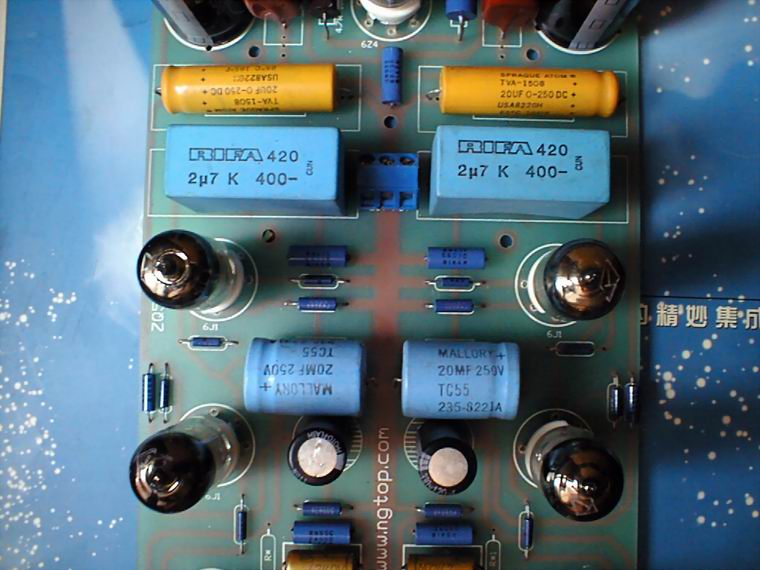

该机的主电路可以分成四个大部分，电压放大级、阴极输出级、负反馈回路、电源电路。放大部分的原理如下：

电压放大级：
  6J1是一个旁热式锐截止五极管，通常用在高频电压放大电路中，过去的电子管毫伏表、电视机等设备中，经常可以看到她小巧的身影。灯丝电大是6.3V，灯丝电流是170MA，本机使用6个6J1，灯丝部分总消耗电流为1.02A，可以共同使用一组容量在1A以上的绕组，为了降低噪音，最好选择带中心抽头的灯丝绕组（3.15V+3.15V），而把中心抽头接地。虽然这个时候作为阴极输出的6J1阴极电位在130V左右，超出6J1允许的最大灯丝与阴极之间的电压120V多一点，实践证明应用起来在本电路中没有任何问题，可以放心使用。
  在放大电路中6J1可以接成标准形式（五极管）或者三极管形式，很多发烧友喜欢五极管的自然音色和放大倍数高，也有一些人喜欢三极管形式的失真小、线性好的特点。本电路中采用6J1放大的标准形式，PCB也是按照标准形式设计的，如果自己喜欢三极管音色，只去掉一个电容，调整一个电阻的位置，并适当调整6J1的屏极电阻、阴极电阻就可以了。
  采用共阴放大组态的6J1，信号从栅极输入，屏极输出。为了达到增益要求和调整音色，特意在6J1的阴极做了一点文章：把阴极电阻分成两部分，就是PCB上标注的两个330*电阻，这两个电阻实际上是串联的，串联起来的总电阻决定了6J1的工作电流。但是靠近阴极的330*电阻上并联了一个大容量的电解电容，目的就是做音频旁路用，降低电路的交流负反馈量，使电路有比较高的开环电压增益。通过调整两个330*电阻在总串联电路中所占的比例，可以得到自己所需要的电压增益。
  电路的调整很简单，按照PCB上的数值不用做调整，就可以正常工作，在制作调整的时候，因为没有太多的仪器可以使用，只要适当的调整6J1的屏极电压达到本级电源电压的1/2多一点就可以。在本机中，大约是在120V左右。
  在这里面需要注意的是一个电阻R*，是从前级电源到6J1阴极的，这个电阻在制作的时候，先不要安装，在下一篇的文章中，将对这个电阻的用途、大小等另外做说明。

阴极输出级：
  经过6J1的共阴放大以后，电路的输出阻抗比较高，达到50K左右，与输入阻抗比较小的晶体管功率放大器配合不是很匹配。所以在这级中用了一个6J1接成三极管形式，接成阴极输出形式，利用输出电流大、线性好的优势达到降低电路的输出电阻的目的。
  电压放大级与阴极输出级之间是靠一个100欧姆的电阻直接耦合的，之所以使用这个电阻，是为了与6J1的输入电容组成一个低通滤波的形式，降低电路对频率很高的超音频的放大作用，避免电路产生高频自激。这个电阻的选择范围很宽，可以在几百欧姆到几十千欧之间选择，实践证明，当使用大阻值的电阻时，声音确实感觉柔和一些。
  这个电路的可玩的地方是，既可以使用纯电阻做阴极输出器负载，还可以使用6J1接成一个恒流源作为负载，或者是二者组合使用。总之是要保证阴极输出器的静态电流在5MA左右即可。使用纯电阻与使用纯恒流源的声音是不同的，至于差别多大，各有什么特点，还是自己制作中去慢慢体会吧。
  如果单独使用恒流源（不接R**电阻），电路中的R***用470欧姆；如果单独使用电阻做负载（不安装做恒流源的6J1和外围元件）电阻R**的数值可以用27K。二者组合运用的时候，只要保证两个通路的电流之和在5MA左右就可以。

负反馈回路：
  负反馈电路比较简单，从输出到输入的栅极引入了大环路负反馈，因为这个电路是反相放大器，所以输出信号与输入信号是反相的。同时该电路的输入电阻比较小，数值上等于输入级6J1的栅极47K。电路的总增益是470K/47K=10倍。
  之所以采用这种形式的反馈，一来是电路简单，二来是考虑利用输入电阻47K与6J1的输入电容共同构成低通滤波器，抑制高频自激，使电路工作起来更稳定。

电源部分：

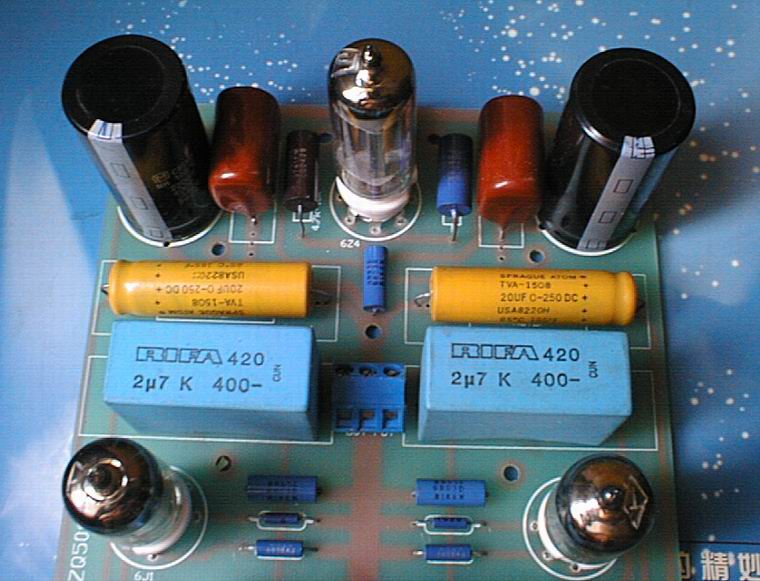

  6Z4是一个常用的旁热整流管，灯丝电压是6.3V，灯丝电流是 0.6A，整流电流大于72MA，本机的高压直流消耗在10MA左右，一个6Z4完全可以满足要求。在安装的时候注意6Z4的灯丝供电尽量采用一个单独的绕组，好在一些老式的电子管收音机电源变压器都带有一个0.6A---0.7A的单独绕组，使用起来很方便。另外6Z4在工作的时候排放的热量比较大，应该考虑好散热的问题。
  整流滤波部分比较简单，在6Z4整流之后，经过一个1K的电阻到100UF/385V电容滤波，这个1K的电阻是为了限制开机的瞬间因为大电容的充电，而对6Z4冲击，产生不良影响的，实际上使用330---1K之间都能有效的起作用。如果使用的电源变压器次级电压比较低，可以适当的减小这个电阻的阻值，因为该机的实际消耗电流不大，电阻的功率选1W以上的就能满足电路的要求。
  在经过一个100UF的电容滤波之后，又通过一个4.7K---10K的和100UF的电容组成RC滤波电路，通过调整这个电阻的数值，使放大电路的电源电压在220V左右（各个管子正常工作的状态下）。
  需要注意的是，在本电路的设计中，每个大电解都有一个并联的小无极性电容并联，这个电容的作用是为了进一步降低电源的高频内阻的。同时，也具有调整音色的作用，安装了这个电阻，声音要明快、敞亮一些。同时也有人批评这种方式的并联电容，会造成容抗在各个频段不平衡，造成声音怪怪的。所以，是否并联这些小容量的薄膜电容，可以通过实验自己来决定。
  电路比较简单，如下图所示：

制作注意事项：
  电路中的电容，电源回路里的，要求耐压在350V以上。
  电压放大级6J1的廉栅极电容耐压在160V以上。阴极回路中的电容，耐压要求很低，10V以上就够用了，因为这个电容对于音质的影响比较大，建议使用厚声表现的欧美产品。如思碧或者ROE的，如果使用拆机的电容上机前要测量一下是否漏电。
  电路中的电阻电阻电源部分的4.7k---10K电阻，使用2W---3W的。其他部分的电阻使用1/4W以上的即可满足要求，但是很多人愿意使用1W的电阻来安装，一来工作更加可靠，二来据说声音有更醇厚的表现（不知道是不是真的哦~~）
  电源变压器最低要求：输入一组220V，输出有3组：6.3V/0.6A(6Z4用）、6.3V/1.2A(6j1用)、230V*2---260V*2/0.05A（高压用）。需要注意的是上述电流是直变压器的长期实际消耗的电流，在定做变压器的时候，要酌情适当增大电流余量，尤其是现在很多产品都偷工减料的情况下。实际上使用使用过去老式的5灯以上的收音机电源变压器在这里很合适，能找到上海无线电27厂的产品DB-45-160是很理想的了。

  试听时采用的部分器材：
功放：钟神 88D 前后合并机。
   科颂 V8 前后合并机前核机可分开用。
CD机：钟神月亮湾。
信号线：新德克FA-1
喇叭线：美国至高。
音箱：新德克2005经典782。
   小王子签名版。
  首先是信噪比极高，前后极音量开到最大，在音箱30CM能听到轻微的“嘶嘶”声。有胆机的韵味，但是速度很快，解析力高，有石机的特点，粗听很象全场效应管的机器。低频、高频延伸很好，声场宽阔。但感觉与石机搭配高音有点偏靓，与有输出牛的胆机搭配非常和谐。
