[pc-fi软件] 单端二房开声啦!!谢谢牛哥的支持和帮助!!

[复制链接]

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
发表于 2005-7-15 15:08:58 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
  单端二房出声了,谢谢牛哥的帮助和支持!
    制作报告即将写出来!敬请批评指正!
回复

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:13:19 | 显示全部楼层
放大电路的偶合用的是RIFA2。2UF的,退偶用的是ELNA(S)
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:16:30 | 显示全部楼层

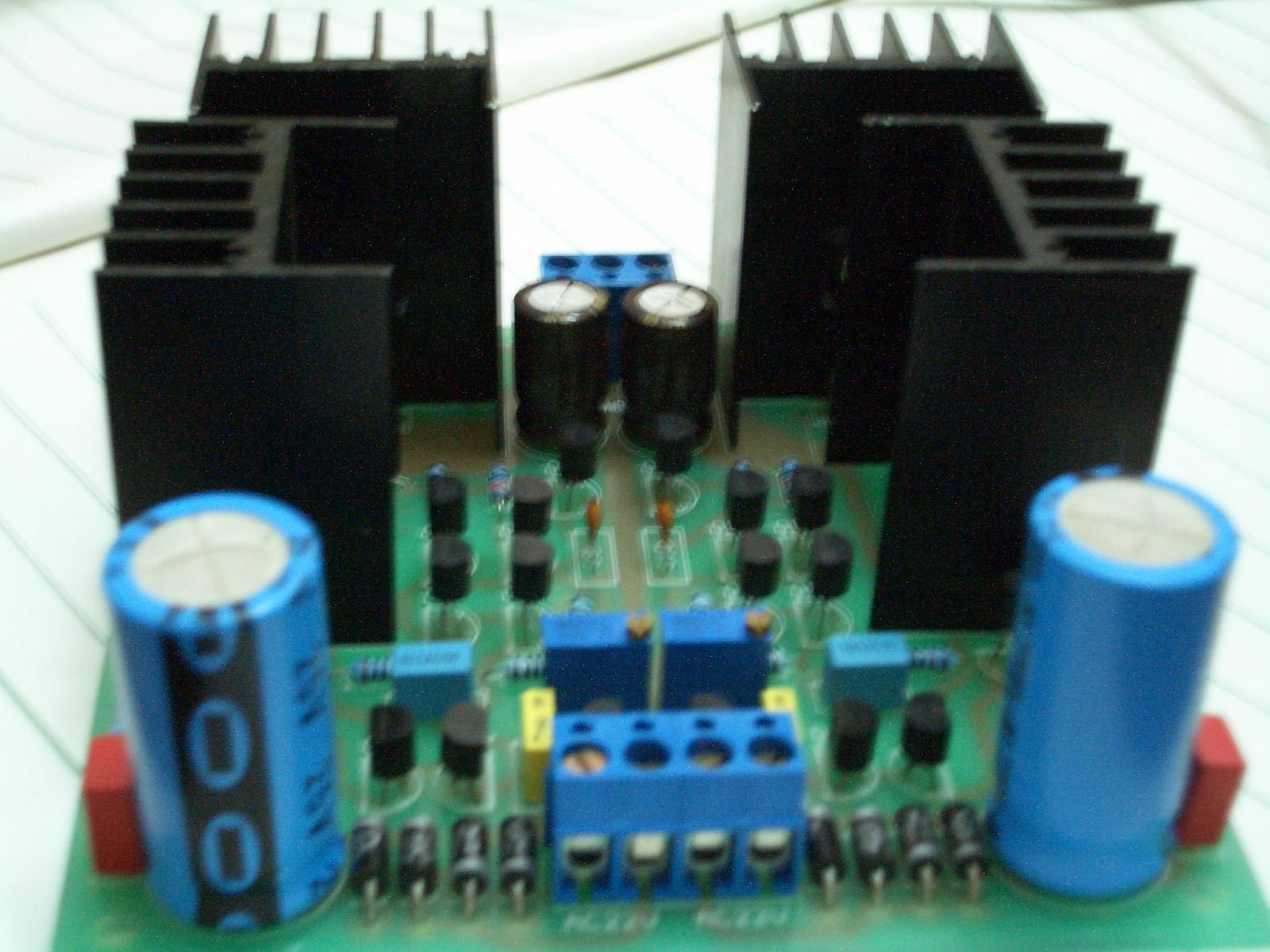

电源部分,非利谱滤波25V2200UF的,二房的电压定在正负15V,为了教好的效果,元件都是按牛哥的设计用的
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:18:59 | 显示全部楼层
电源的侧面,上一张有点模糊,相机是借的,还不会用。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:20:29 | 显示全部楼层
保护电路,用的是欧姆龙的继电器,就是个头有点大,度银触点。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:36:03 | 显示全部楼层

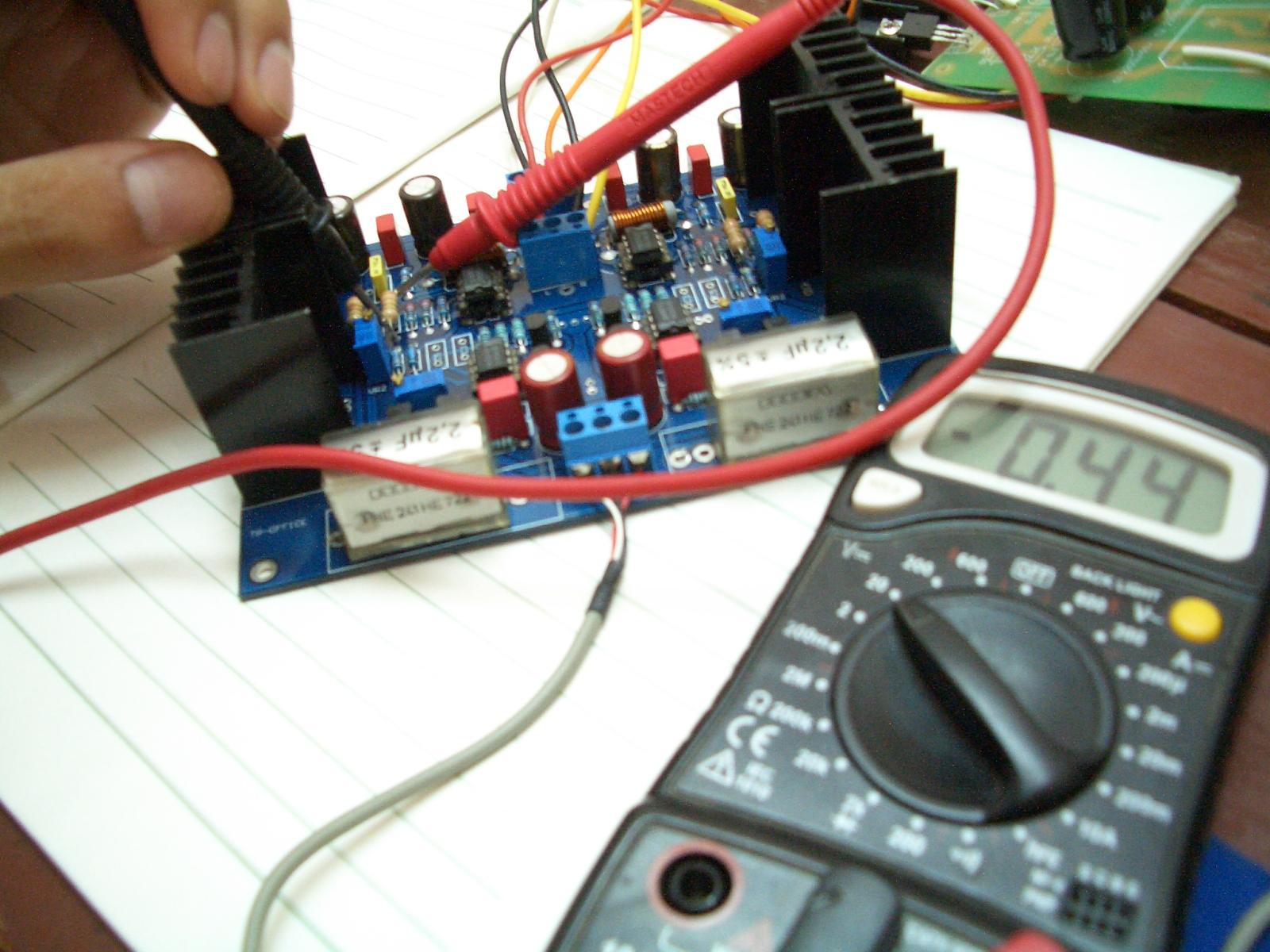

输出直流为1MV,二房完工后,通电,调节电阻,当时最小能调到21MV,问过牛哥后,牛哥说K246/J103没配好对,我心理很是迷惑,管子是在原音买的,传说原音的管子没配对但当成对管卖,心理就凉了一截。。。。。。。
   先不管,继续通电,20个小时后,我用手摸了个元件的温度,正常。我在旁边放了个电扇吹:)
   当时没放电扇前,10分钟后就有很高的升温,估计有60度吧(K214/J77的温度)!,我想要通那么长时间的电,怕烧管子,就用了风扇。
   再测中点电压,嘿嘿,大家猜怎样的结果,只有7点几个豪伏,我高兴的不得了,再调电阻,调到了5MV以下,再通电烧机子,到今天,终于调到了1MV。
   A1145我是没有配对,K214/J77也没配对,只是K246/J103买的现成的对管。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:44:14 | 显示全部楼层
静态景况,我140MA的,因为用风扇吹,温度只是温温的,在没用风扇的时候,大概5,6分钟就有60多度了。因为是褒机子,所以静态就用的大些,决定将静态用再120MA。
  我的二房左右声道的静态最高的时候是不一致的,一个最高可达150MA以上,而另外一个声道最高就只有140MA(在12V的电压情况下),牛哥解释是因为NPD5566不一至造成的,最好用同一个批次的,我的R5R6用的是100欧姆,期于的电阻不变,要注意的是R10不可太大,否则对输出管有保护。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:54:15 | 显示全部楼层
试听效果,因为我的变压器还没做好,暂时用的是7812和7912,用的是70多元的电脑上用的耳机听的,感觉的确是不错!低频下潜的很深,高频清晰明亮,中频细腻,自我感觉高频过于响亮,可能是我的二房没褒好吧,毕竟才一二十个小时,还有就是我的耳机也很差的哪种。虽然我的耳机差,但是二房没有交流声和噪声,如果是换上并联稳压电源后,我想声音会更好!
     制作心得:做好的二房后,调试完毕后,一定要煲个几十个小时,充分的老化电阻和电容,煲机完成后,再次测量,会有想不到的效果,煲机之前不要急于去更换元件,除非是相差太远或是损坏。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:56:46 | 显示全部楼层
二房的用料,早闻牛哥的单端二房有名,所以用料发烧,除了电阻以外,准备过段时间再换ADLE电阻。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 15:59:02 | 显示全部楼层
滤波电容
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 16:01:18 | 显示全部楼层

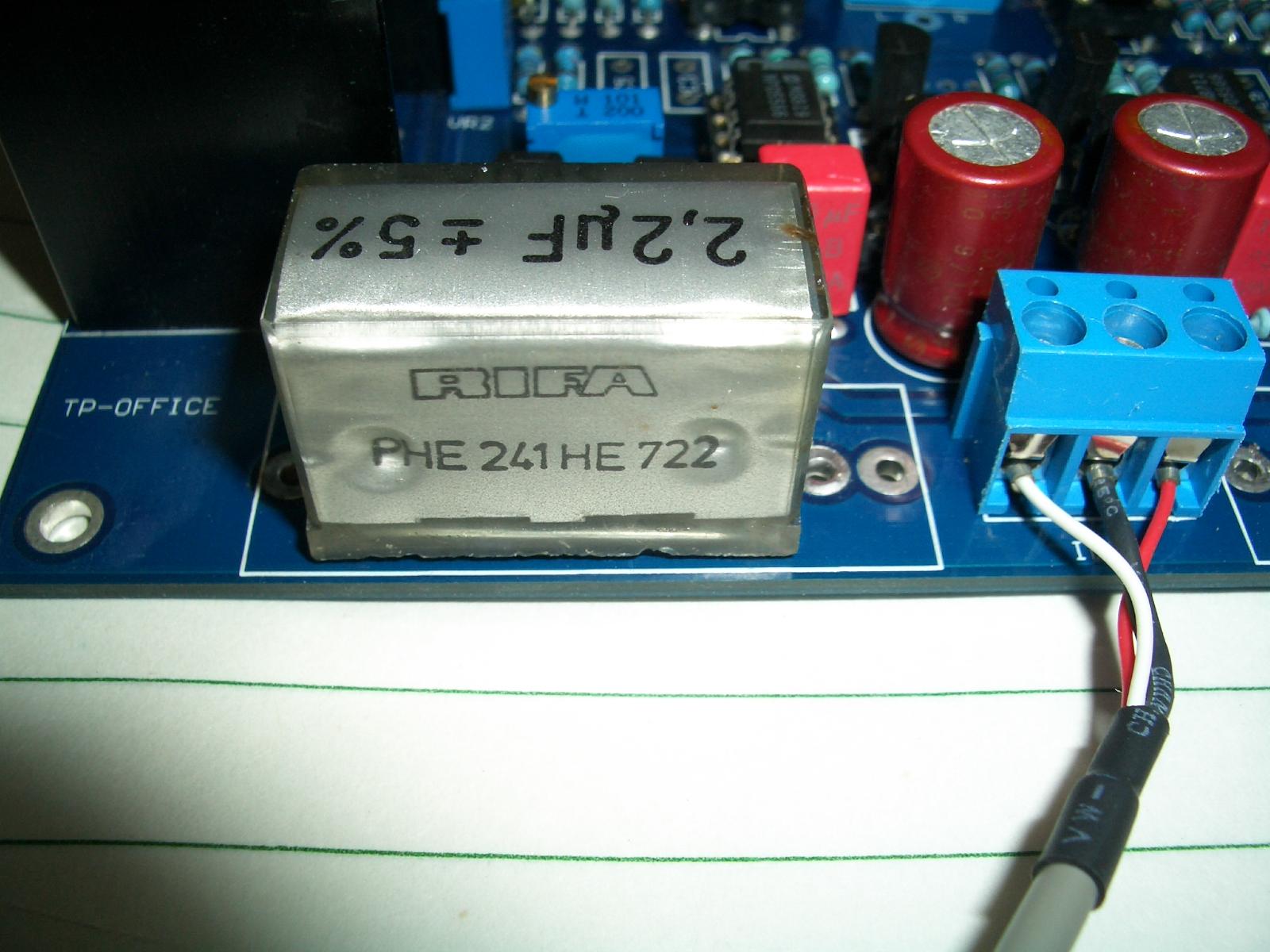

偶合用的是RIFA,不少烧友对这个电容评价都不错,声音比WIMA的要好,WIMA的声音偏硬,还是RIFA的感觉好些
回复 支持 反对

使用道具 举报

0

主题

7

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2004-1-15
发表于 2005-7-15 17:49:18 | 显示全部楼层
下面是引用jinjin于2005-07-15 16:01发表的:
偶合用的是RIFA,不少烧友对这个电容评价都不错,声音比WIMA的要好,WIMA的声音偏硬,还是RIFA的感觉好些
没记错的话,好评的是420的蓝方块,不是这个。
回复 支持 反对

使用道具 举报

31

主题

215

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2003-3-15
 楼主| 发表于 2005-7-15 20:41:12 | 显示全部楼层
420的兰色块是什么电容呢?
其实电容这个议论很多,具体是哪个更好,不太好说,因为每个电容的音色有所区别,每个人喜爱的味道也不同,毕竟二房是做来自己听的,而不是做来做其他的用的,只是探讨电容的音色,可以保留自己的意见。
回复 支持 反对

使用道具 举报

28

主题

277

帖子

38

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
38
注册时间
2004-10-3
发表于 2005-7-15 21:04:26 | 显示全部楼层
不错的JJ!很漂亮哦。。。
犹如天籁的音符,能在你的血液里流淌。。。
回复 支持 反对

使用道具 举报

88

主题

1931

帖子

145

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
145
注册时间
2001-11-21
发表于 2005-7-15 23:01:51 | 显示全部楼层
先稳定的听一段时间再说,等对于这个用料,这个工作状态的声音熟悉了,再考虑换元件摩机才好,那样才能真的心中有数。
感冒不吃药,别拦着我,我要发烧
