自制AA类耳机放大器电池供电运放制作

copy23 · 发表于 2005-7-25 19:27:27

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

我也有个自己做的耳机放大器电路很简单采用AA类电路（运放A712）制作，电池供电，效果还可以！不过我刚来不知道怎么贴图？

copy23 · 发表于 2005-7-25 20:20:07

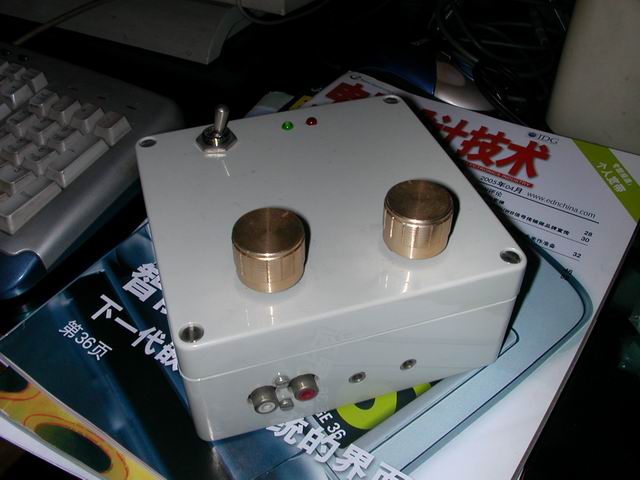

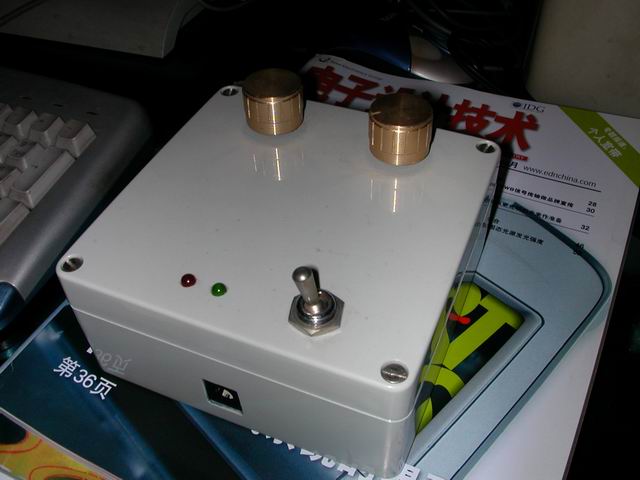

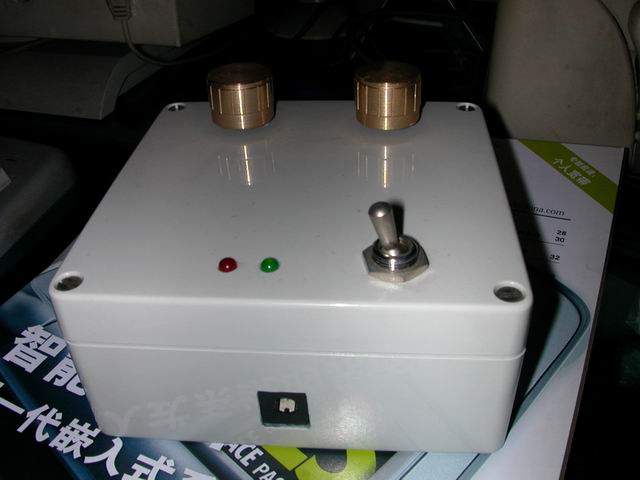

图！

法拉利 · 发表于 2005-7-25 21:05:32

看外观很简洁，挺不错的。

xiaoao360 · 发表于 2005-7-26 10:14:53

能给个原理图看看吗？

copy23 · 发表于 2005-7-26 23:11:12

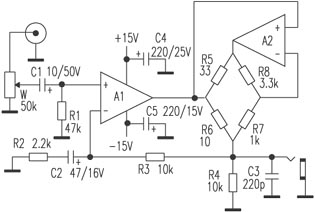

AA类耳机放大器电路图
ＡＡ类放大器是松下公司为了对扬声器这种复合动态阻抗负载进行理想驱动而开发的技术，这里采用运放构成ＡＡ方式耳机放大器，简化了电路的设计、制作。具体电路如下图所示。

Ａ１为电压放大器，Ａ２为电流驱动放大器，Ｒ５、Ｒ６、Ｒ７、Ｒ８构成电桥。当Ｒ５Ｒ７＝Ｒ６Ｒ８时，电桥平衡，电压放大器Ａ１不输出电流，而仅由电流放大器Ａ２提供，因此，Ａ１等效于无负载状态。当负载阻抗发生变化而引起Ａ２电流变化时，Ａ１仍能工作于理想状态，改善了整个放大器的性能。Ａ１、Ａ２选用ＮＥ５５３２，AD712等电压型运放。放大器的供电电路可采用有源伺服电源。也可采用电池供电，我选了二块锂电池供电，并增加了充电电路。

检验该耳机放大器的驱动能力，可在输出端接入一小喇叭，先取下Ａ２，使之成为只有一个运放单元驱动的耳机放大器，逐渐增大音量，直到扬声器中能听到明显失真，此时重新装回Ａ２，可发现失真消除，声音自然流畅。

plj213 · 发表于 2005-7-30 09:39:46

好象在电子报上见过！
音质什么样？用的什么运放？

copy23 · 发表于 2005-7-30 21:52:05

运放可以用常见电压型NE5532 AD712 NE5534 OP27 等单双均可

cxz-cj · 发表于 2005-8-1 17:03:13

4楼测试结果有问题，A1输出和A2输出负载情况差别很大，前面失真、后面不失真正常，输出功率不一样嘛。

plj213 · 发表于 2005-8-4 14:37:48

我焊了一个,测试发现失真明显啊,是不是电桥参数不对啊?

copy23 · 发表于 2005-8-4 21:43:10

看看你的运放是否正常！最好测试一下！
