      最近在折腾的一个小玩意，用上了一对日本光电的坡莫合金输出牛，由于输出阻抗跟变压比的原因，即使推动级有24V的电压摆幅但依然只能推低阻耳机，推动手上的K701，低频已到极致，深沉感在半导体直出耳放上面未有过体验，效果类似胆耳放，但力度更足。

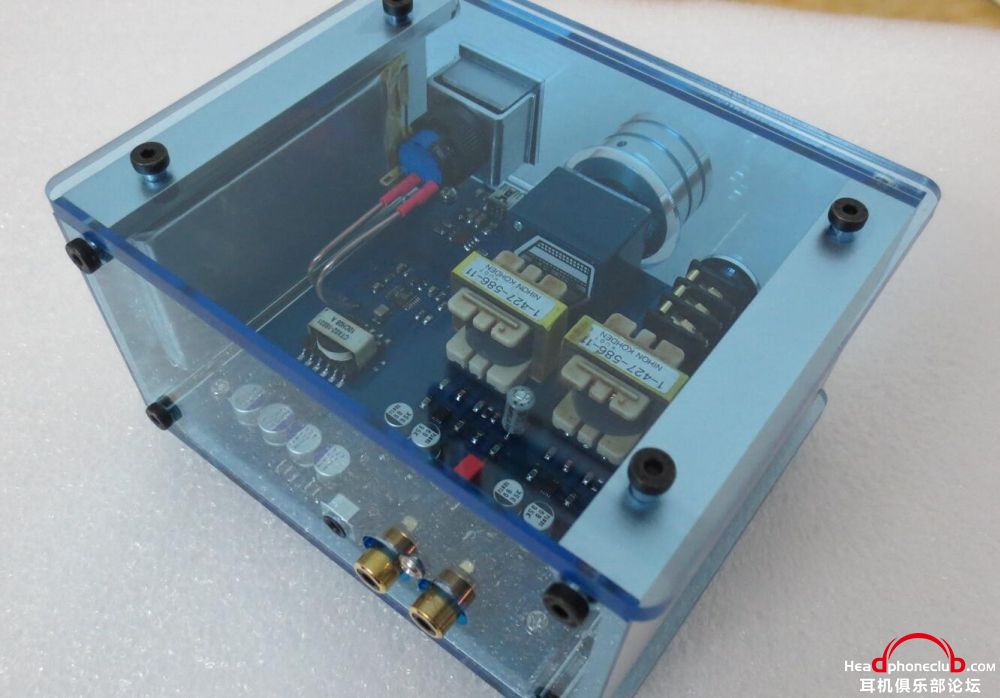

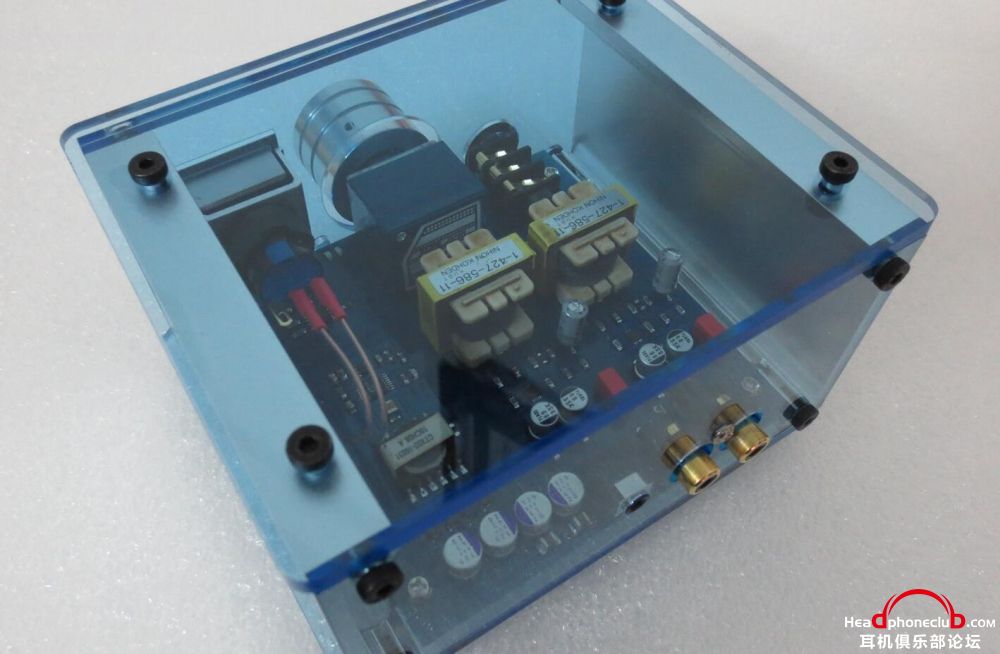

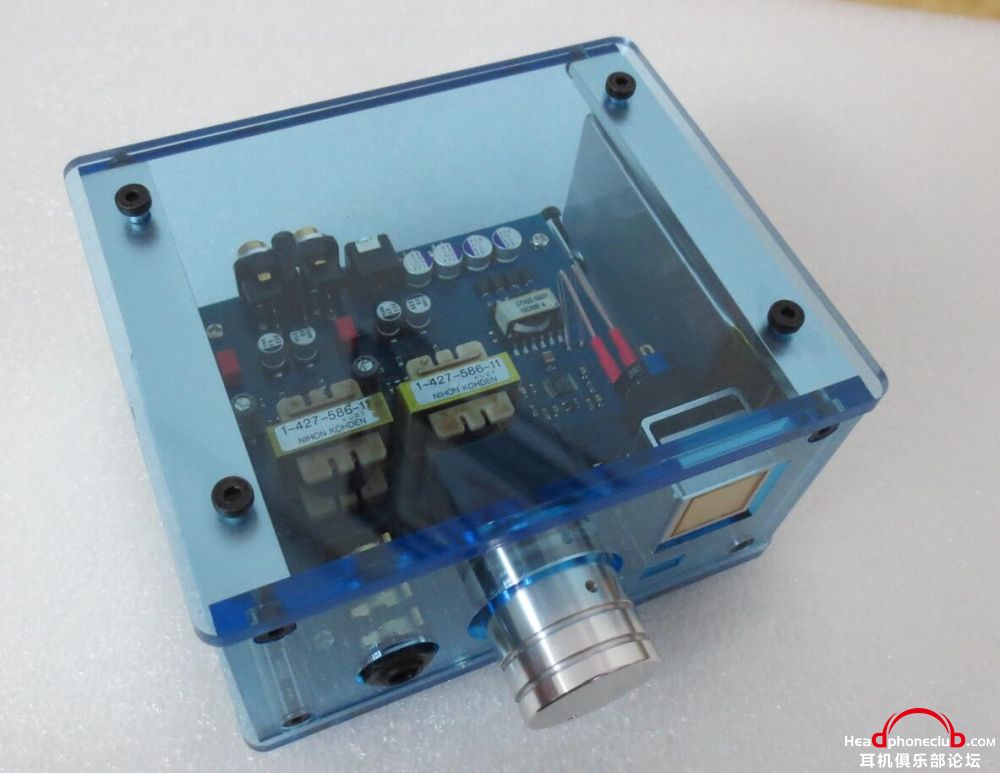

      巴掌宽的小玻璃机箱，虽然放台上使用，但依然使用以前制作O2的低噪声升压电源，不同的是这次把频率提高到了150KHZ，噪声更低，整机由一节ATL出品的动力型锂电池供电，整合了低压保护跟充电保护电路。

      牛出隔离的耳放，虽然左右声道的冷端输出并联一起接6.5MM插座负极，但是其上信号各自独立，其实也可以算是一种平衡驱动的方式。


daniel_梵歌 · 发表于 2017-11-20 12:08:25

玻璃箱子，挺好玩。要是无色玻璃可能更好看

wwwping2011 · 发表于 2017-11-20 14:48:33

谢谢分享！放大用运放？分立元件？谢谢！

夜游人 · 发表于 2017-11-20 18:19:07

wwwping2011 发表于 2017-11-20 14:48
谢谢分享！放大用运放？分立元件？谢谢！

OPA1622啊，BTL驱动变压器

blizzard_c · 发表于 2017-11-20 18:23:40

漂亮！怎么给电池充电？

dsc · 发表于 2017-11-20 19:22:40

支持一个

jacky1010 · 发表于 2017-11-20 19:32:29

这个好看

夜游人 · 发表于 2017-11-20 20:07:55

blizzard_c 发表于 2017-11-20 18:23
漂亮！怎么给电池充电？

手机充电器

noduns · 发表于 2017-11-20 21:56:00

这个好希望大大能分享

anjieo · 发表于 2017-11-21 19:22:04

手艺不错。

清风music · 发表于 2017-11-22 20:14:00

适合gmp450pro吗？

夜游人 · 发表于 2017-11-22 21:43:32

清风music 发表于 2017-11-22 20:14
适合gmp450pro吗？

只能推低阻了

bnx · 发表于 2017-11-23 16:49:17

这个变压器是不是小日本SONY机器上拆的，我感觉我有一对跟这个很像，不知道你的线路是哪里搞的，可以分享吗？谢谢！

夜游人 · 发表于 2017-11-23 17:44:41

bnx 发表于 2017-11-23 16:49
这个变压器是不是小日本SONY机器上拆的，我感觉我有一对跟这个很像，不知道你的线路是哪里搞的，可以分享吗 ...

自己设计的线路

snova · 发表于 2017-11-27 14:26:14

有意思的设计
