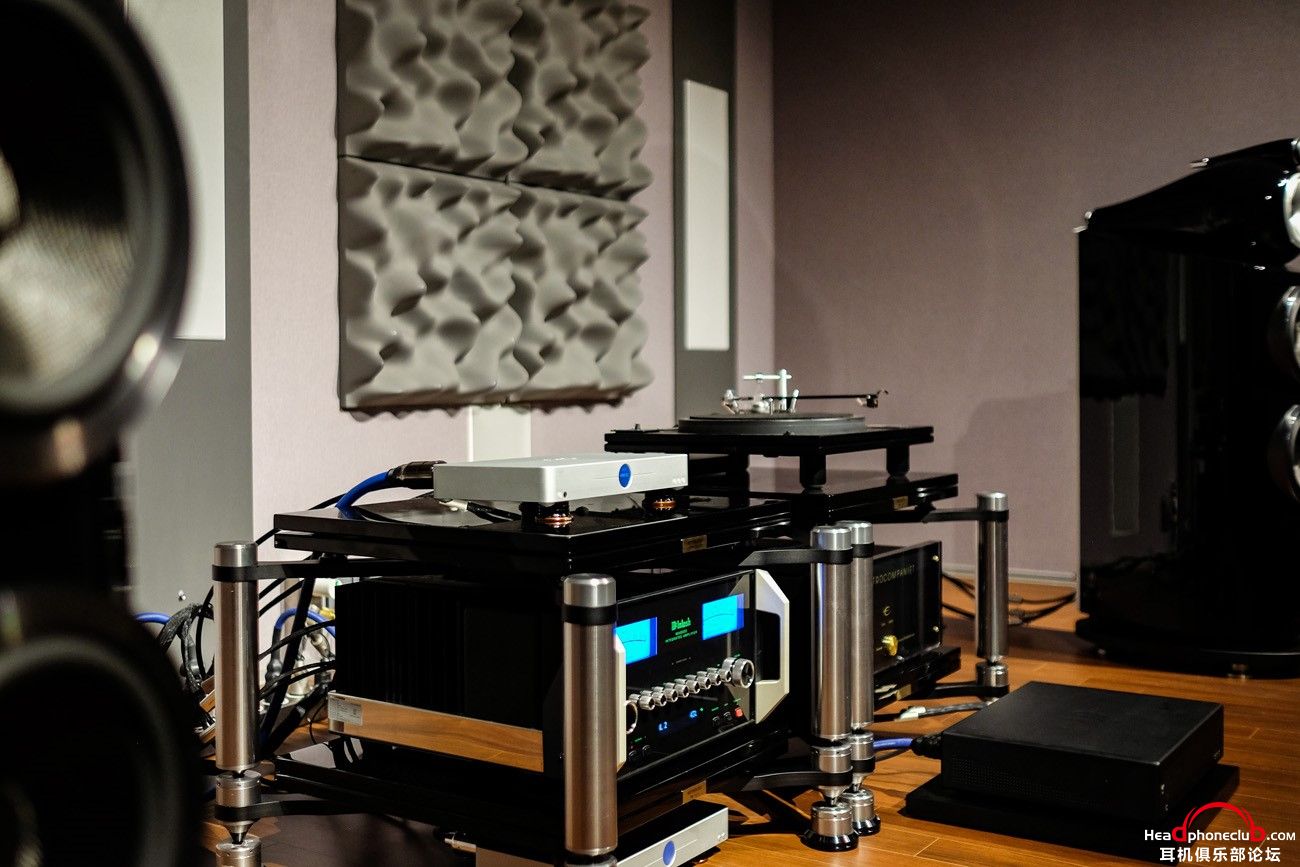

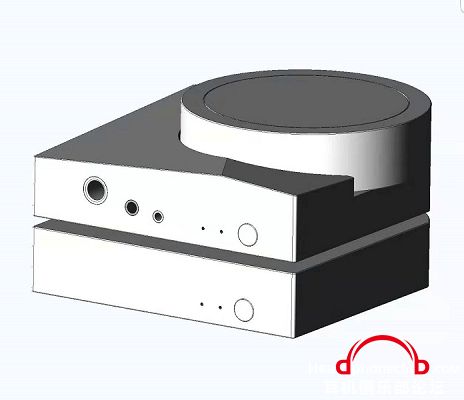

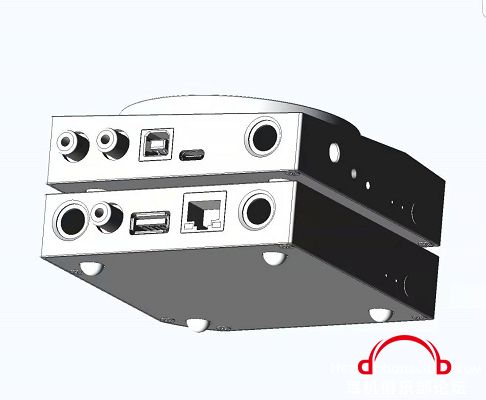

Waversa W唯+参加2019广州耳机展展品

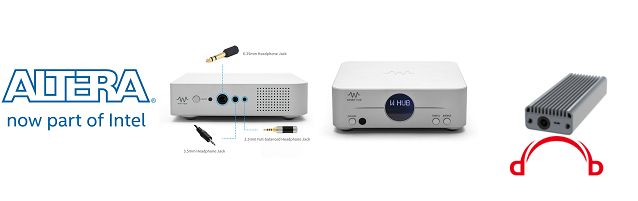

设备简介
wrouter为系统提供网络管理/为hpa提供网络DDC处理/播放

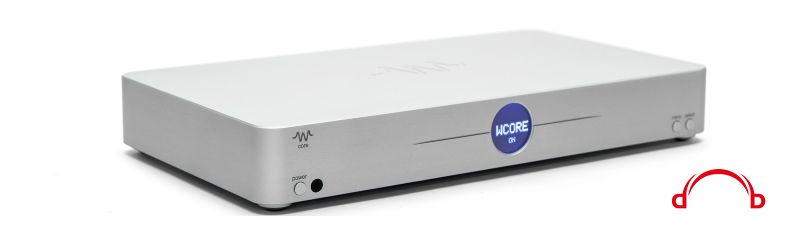

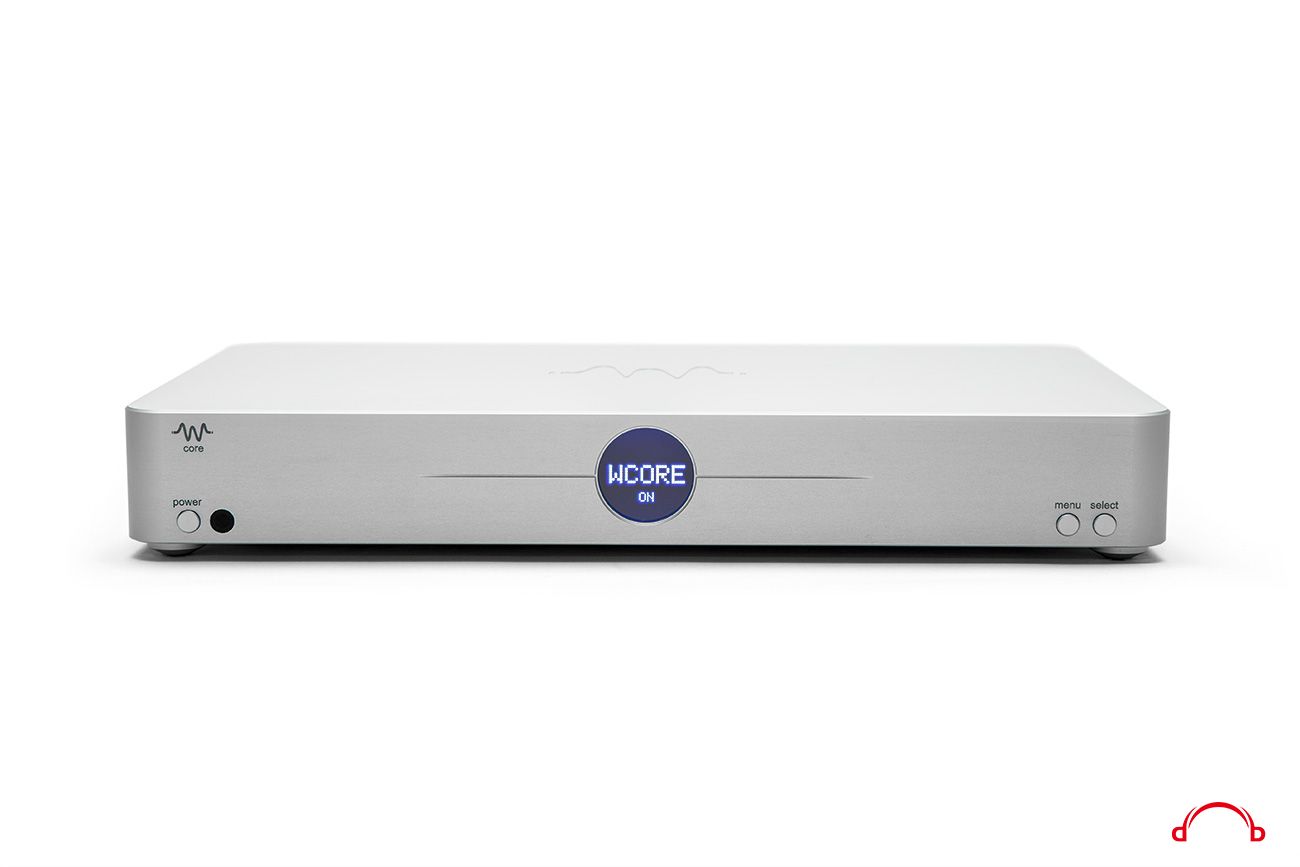

wcore为系统提供roon播放/网络NAS
mini hpa负责网络DAC/驱动耳机
smart hub为mini hpa提供网络过滤
wlps为mini hpa/smart hub提供smps线性电源

waversa

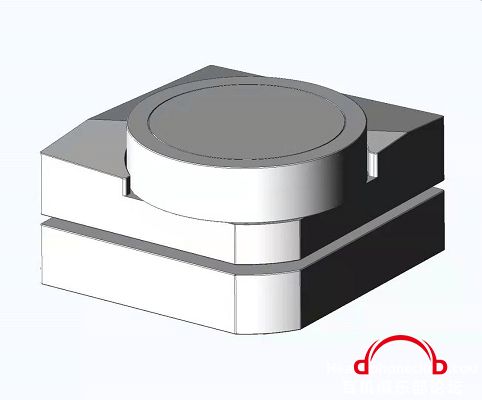

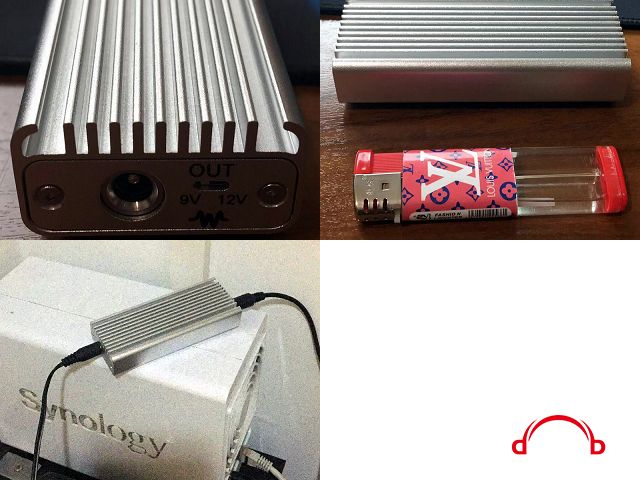

Waversa W唯+WLPS SMPS线性处理器

This device output 9V or 5V/2A DC from 12V DC SMPS input. It was constructed by using several DC noise filter technology and suitable for WSmartHub and WStreamer. And also can be adopted to various audio equipment which uses low voltage DC input such as Ethernet hub and routers.

Chassis was made from aluminum press mold and shape is looks like “Groot” from “Guardians of Galaxy” movies.

WLPS will solve noise issue of small audio devices which uses low voltage DC input.

可以为12V电源的设备 提供smps线性电源。
解决;
开关电源/低音不足
模拟电源/高音不够

建议使用设备
路由器/NAS等内置CPU FPGA PWM等数码设备

waversa

Waversa W唯+调整部分国内销售产品的保修时间

waversa wamp2.5停产/wmini dac停产/wmini amp停产/wdac3停产
从之前保修3年提升到保修5年，延长部分维修人工费需要支付。
waversa别的产品还是按照1-3年保修规定。（之前约定）

国外带回的产品，保修时间1年。维修人工费需要支付。（同时提供销售证明）

最终解释权，归waversa上海办事处。

waversa

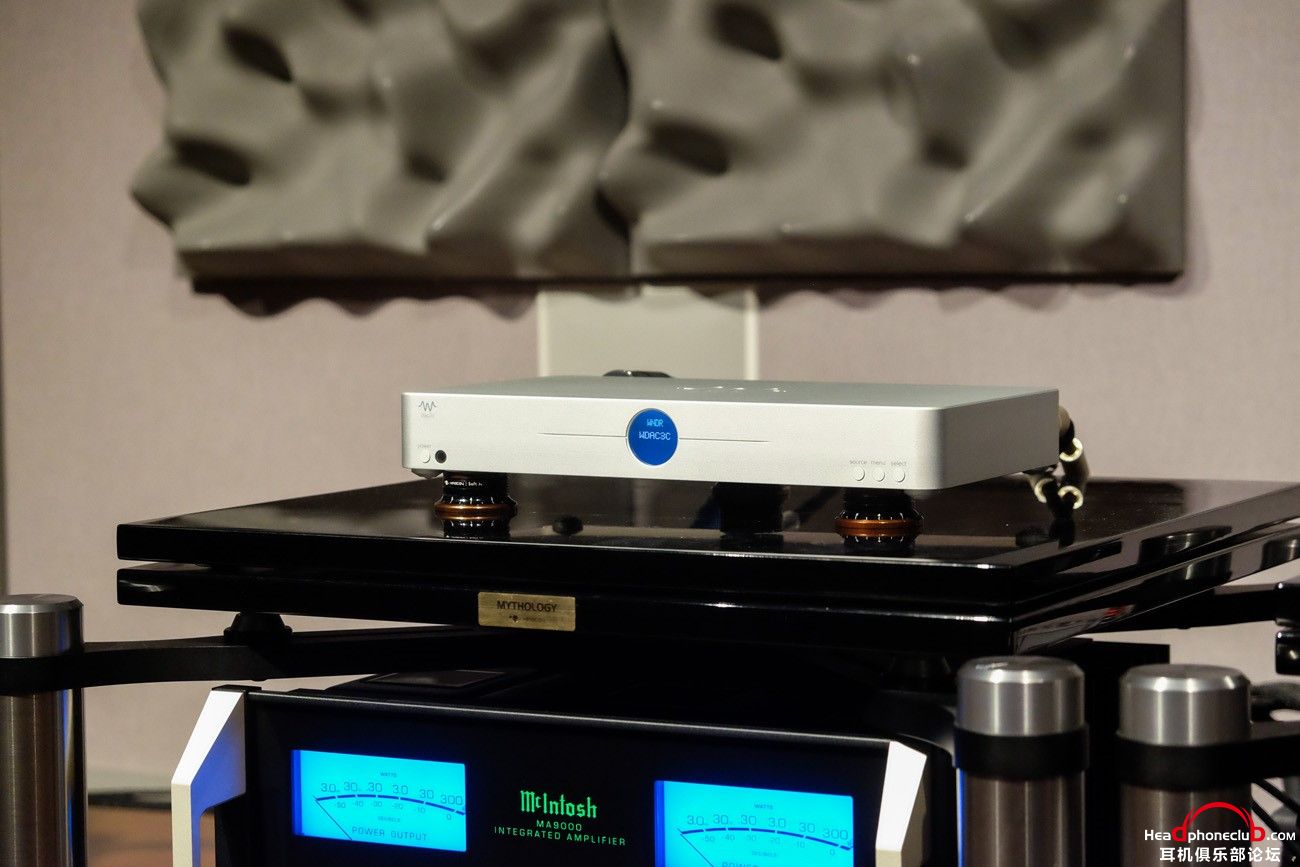

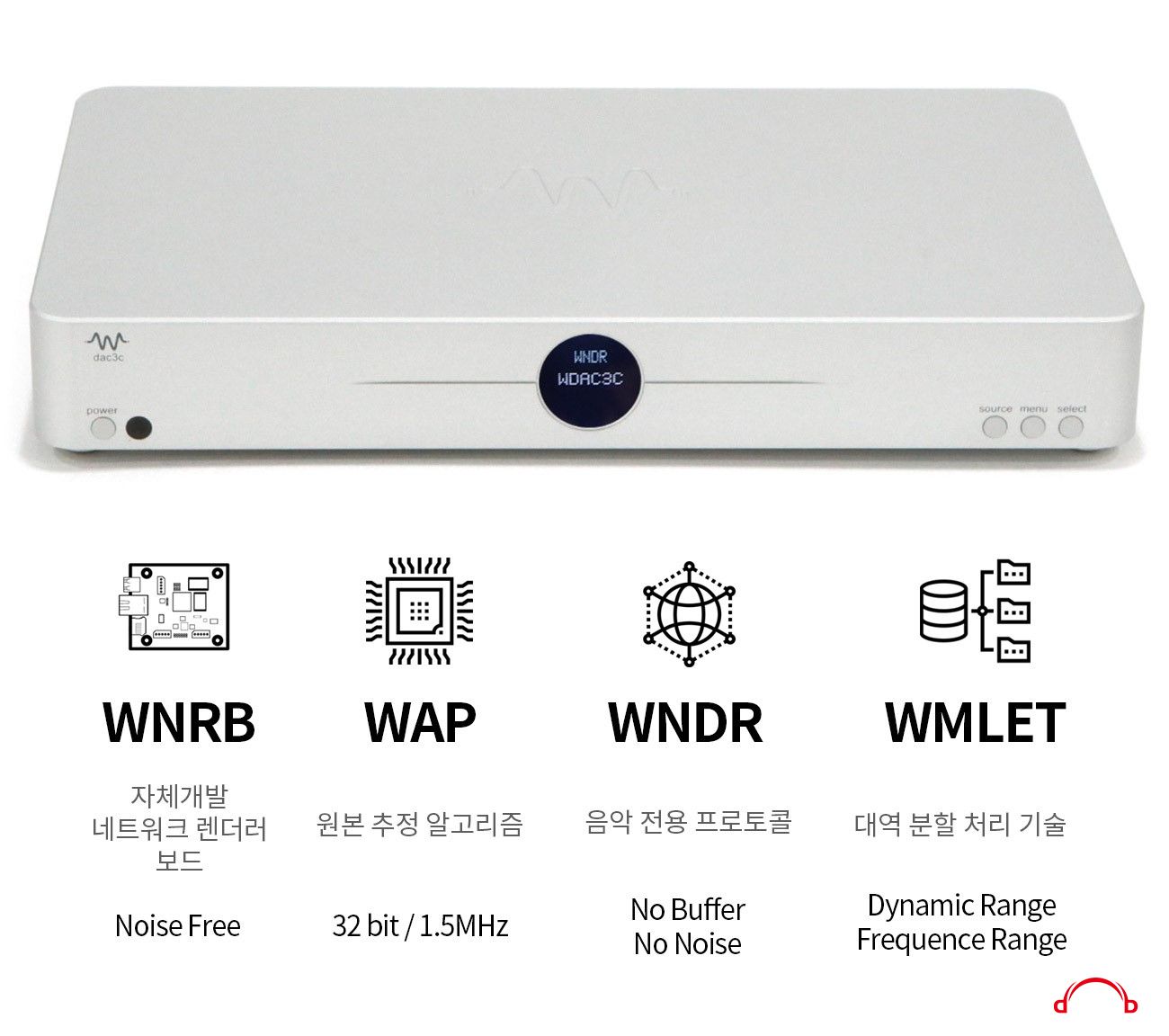

Waversa W唯+WDAC3C 特别报道中

W DAC3C是迄今为止性能最佳的DAC。双FPGA 双核以32位/3 MHz运行并拥有WNDR协议的WAP 传统DAC达不到的技术， 标志着打破数字和模拟之间的边界 W DAC3C的音质将为您带来全新的音响魅力。

W DAC3C目前正上海公司展出。 如果您对性能或音质感到好奇，可以随时访问和试听。

W DAC3C独有的功能

W DAC3C是Waversa独立开发完全自己的技术，这是普通第三方DAC所不具备的。如Waversa网络渲染器板（WNRB），Waversa音频处理器（WAP），Waversa网络直接渲染（WNDR），Waversa多层能量传输（WMLET） DAC3C采用这么多核心专利技术，就是为了让DAC3C能表现最佳的音质。

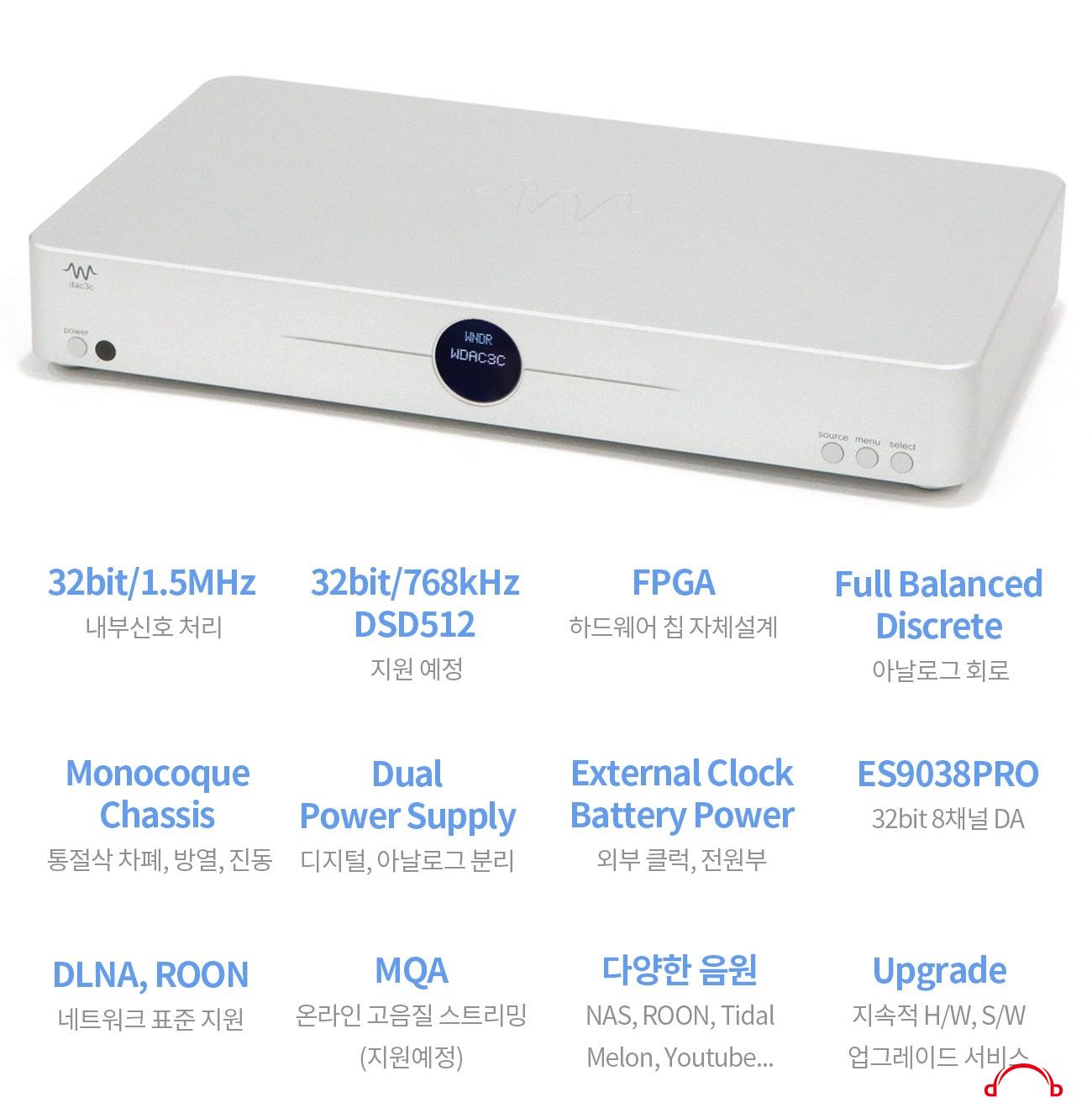

W DAC3C参数

精密的技术 WNRB，32位/ 3MHz WAP，FPGA芯片设计，WNDR协议，WMLET带宽划分技术

绩效价值 32位/ 768 kHz，支持DSD512（将来支持），全平衡分立模拟电路，内部隔离，隔离式单壳体底盘

纯音乐的价值 32位WAP，WNDR协议提供全新的数字音乐体验 高品质的声音打破了模拟和数字之间的界限 ，

可扩展性价值 连续硬件，可用软件升级，外部时钟，外部专用电池供电

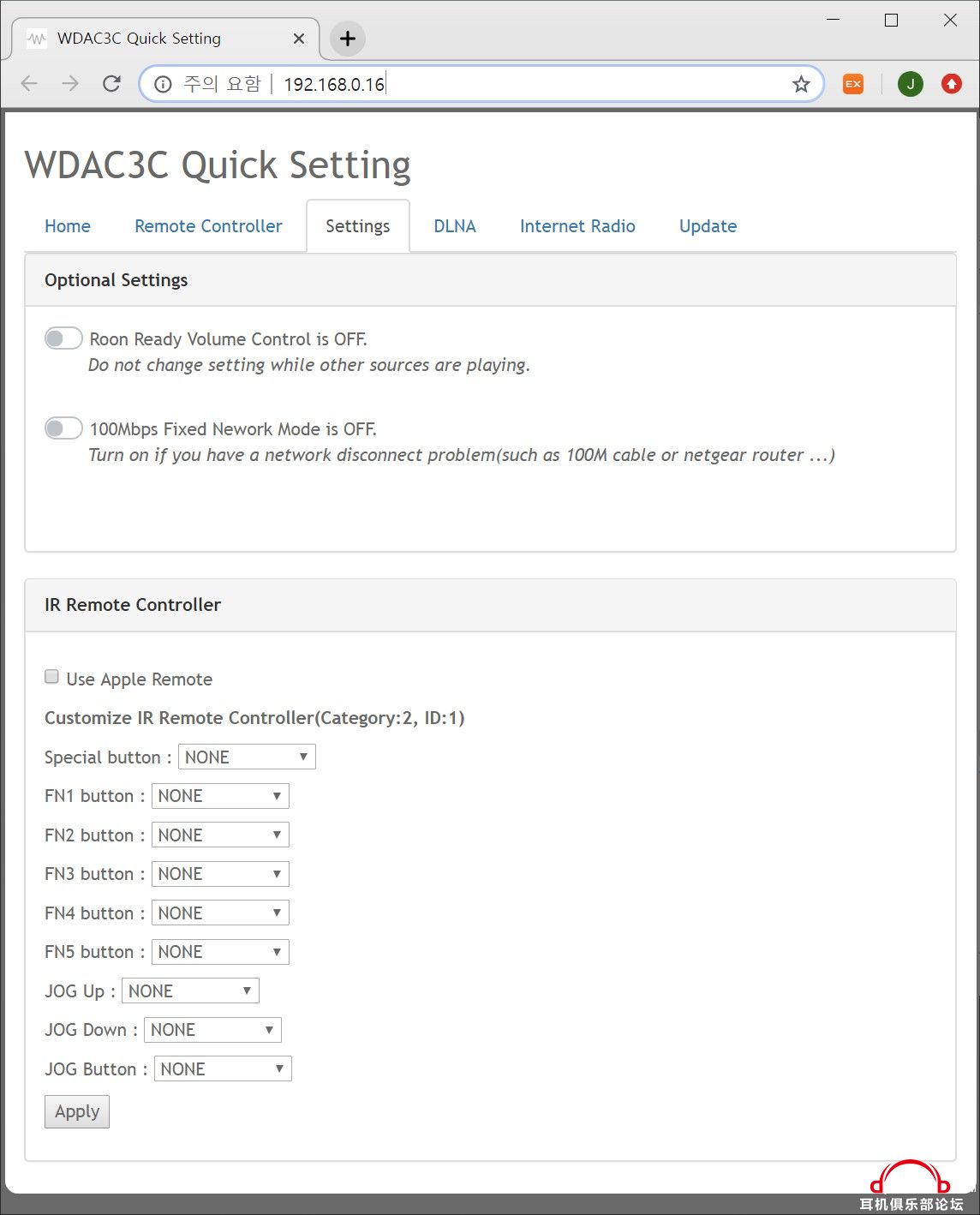

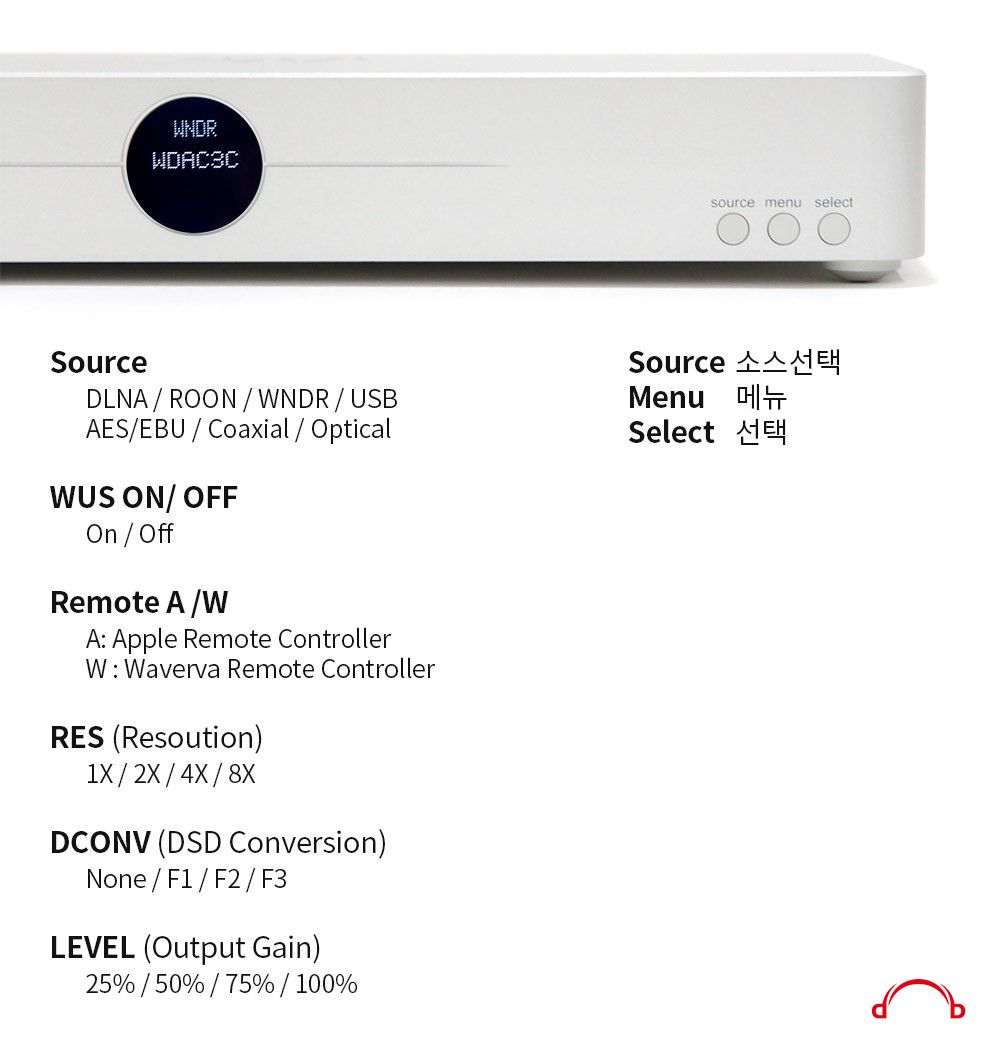

前面板菜单设置

W DAC3C背面输入/输出接口

W DAC3C主要特性介绍

WNRB

(Waversa Network Renderer Board)

自主研发的串流网卡，超低噪音，隔离输入输出噪声，

通用网卡几乎没有针对噪声的对策，并且它们是由不懂音乐的工程师制作。只有少数高端制造商开发自己的网卡。 Waversa设计并开发了串流网卡，处理USB和网络信号传输过程中产生的噪声。噪声滤波器应用于LAN端口和USB端口，旨在限制处理速度，以最大限度地减少瞬间高速运行产生的噪声，并且它具有自身噪声控制的能力。音频上高速运行会增加很多问题，因此适当的速度非常重要。

WAP

(Waversa Audio Processor)

32bit / 1.5MHz，原始估计算法

Waversa原始估计算法因其在2015版WDAC3中改进而来。原始估算算法由32位/ 1.5MHz（从24位升级到32位）制成，完美地生成了与原始模拟信号几乎相同的波形。

WNDR

(Waversa Network Direct Rendering)

独立开发的音乐串流协议

WNDR是由Waversa独立开发的音频协议。如果上述网卡是W DAC3C的硬件优势，则WNDR具有软件优势。 WNDR是一种纯音乐传输协议，缓冲很少。它是一种特殊的协议，在传输信号时产生很小的噪声，并且不会产生声音失真。

WMLET

(Waversa Multi-Layering Energy Transfer)

全音频（超高，高，中，低），多路处理

顾名思义，通道分离技术将左右声道分为数字级中的高，中，低和低频段，并将它们传送到ES9038Pro的8个通道。通过声音范围分离声道的原因是由于模拟设备的特性，能量集中在中间范围内。当八个声道仅被分组为左右声道时，中频能量增加。为防止这种情况发生，WDAC3C通过在整个频段内均匀分布能量来改善声音。

Wide Range Input

32bit / 768 kHz, DSD 512

支持32bit / 384kH，DSD256，以及32bit / 768kHz，DSD512。 （支持将来的升级）

FPGA

Field Programmable Gate Array)

时钟匹配，无噪声，基于硬件的多处理解决方案

很少有DAC制造商开发自己的数字处理器。由于数字处理器的发展需要对数字信号系统有相当的了解和认识，因此很难开发它们。大多数DAC制造商使用内置DAC芯片的DSP或使用商用模块处理它们。尽管如此，一些以CHORD，DCS，MSB等为代表的高端DAC制造商正在设计自己的数字处理器，并将音质放在首位。

ES9038PRO DAC Chip

ES9038PRO是目前性能最高的DAC芯片之一，具有32位处理能力和ESS专利的32位HyperStream DAC技术以及具有极低互调失真的8通道DAC。   W DAC3C充分利用了这一优势，并使用waversa独有的32位，1.5MHz WAP技术和音调通道分离技术（WMLET）来还原声音

Full Balanced Discrete Circuit

模拟输出A类，低噪声，宽频率特性

W DAC3C设计为真正的全平衡电路，以确保信号传输的稳定性和完整性。此外，还使用高精度Vishay MELF Professional电阻器，WIMA薄膜电容器和高质量端子来进一步提高电路的完整性，并构建了八个MOSFET的分立A类模拟电路，以显示高端生产水平。

Monocoque Chassis

低振动，散热，屏蔽

然W DAC3C不仅采用了全切式单壳体底盘，而且使用经过内部优化的隔板，提高设备屏蔽，散热和抗振动的能力，提高音质。

Power Supply

双变压器，电源容量

W DAC3C的电源有两个变压器，用于处理数字和模拟。分别使用变压器电源的原因是所有电器都具有反电动势，这可以降低反电动势的相互干扰。单壳体设计的底盘可最大限度地减少变压器的振铃，并通过隔板最大限度地减少信号干扰。此外，独立电源设计有合适的容量电源单元来保证设备的最佳状态。

External Clock & Battery

外部高精度时钟输入，外接电池供电

W DAC3C还有两种可以显著改善音质的方法。频率相关（44.1kHz，48kHz）它可以通过利用高精度外部时钟（如铷钟）来减少抖动的产生。 W DAC3C独有的时钟和电池供电计划在未来发布，您可以升级对数字音质有绝对影响的时钟和电源，并再次提高音质。 （外部时钟和外部电池单独出售）

Network

DLNA, RAAT, WNDR, Airplay

W DAC3C支持几乎所有网络播放的协议（通信方法）。 waversa DAC支持最常见的DLNA和Airplay，并支持RAAT使用ROON。它还支持WNDR，waversa专有的无噪声协议，允许在waversa系统之间进行更清晰的信号传输。

Waversa是通过持续的硬件和软件升级提供最新技术和持续的音质升级。

waversa

WDAC3C的功能

WDAC3于2015年发布，具有出色的音质，在欧洲和美国广受欢迎，并被用作保守音频文件的必备DAC。

WDAC3C是WDAC3的继承者，通过考虑全球经济形势优化结构和组件，设计低成本优质DAC。

WDAC3C是WDAC3的紧凑型号，但具有出色的音质。最大的原因是，通过双WAP（Waversa音频处理器）进行32Bit 3MHz信号处理，可以实现真正的模拟信号恢复。WDAC3C是可扩展设计，升级外部时钟和电池电源来进一步改善音质。

WDAC3C的主要特点

• 新一代双32bit 3MHz FPGA芯片
• 性能最好的DA芯片：ESS Sabre 9038 Pro
• 外部时钟输入端子
• 电池电源输入端子


• 真正全平衡电路
• 线性RCA模拟输出
• 使用自己开发的WNDR串流音乐协议
• 自己开发设计的网络网卡（DLNA，Airplay，ROON Ready，WNDR）
• 单壳体切割底盘
• 浮动电路板设计抗振动
• 双变压器电源设计，数字和模拟独立供电


真正全平衡模拟电路，单壳体切割工艺，电源分离，内置网络播放器，WDAC3C还推出了原创WNDR协议，32Bit WAP（Waversa音频处理器），自己开发的网卡等最佳原创技术，并增加了其存在价值。

32位双WAP（Waversa音频处理器）

• WaversaSystems自己开发的音频信号处理器，WAP处理32Bit（过去24bit）
• 将65,532（16Bit）数字信号提升至40亿（32Bit）数字信号
• 高水平音质离不开超高精度的技术


采用性能最好的DAC芯片

• 采用ESS9038 Pro 数码模拟转换芯片
• 16通道DA转换器4个内部通道分开（高频，中/高频，中/低频，低频），实现高动态和高带宽


声音质量克服了数字限制

• 消除了数字刚性音质的弊端
• 模拟（LP）爱好者对自然纹理，泛音，音乐细微差别和密度以及流畅度质感


真正的全平衡电路和可扩展性

• 真正的全平衡模拟电路在相同的价格范围内看不到
• 可以连接外部时钟和电池电源（WaversaSystems专用时钟和电池电源）
• Roon Ready：支持ROON RAAT和WNDR协议
• 丰富的接口：Etherent，USB，Coaxial，AES / EBU。平衡（XLR），单端（RCA）


waversa

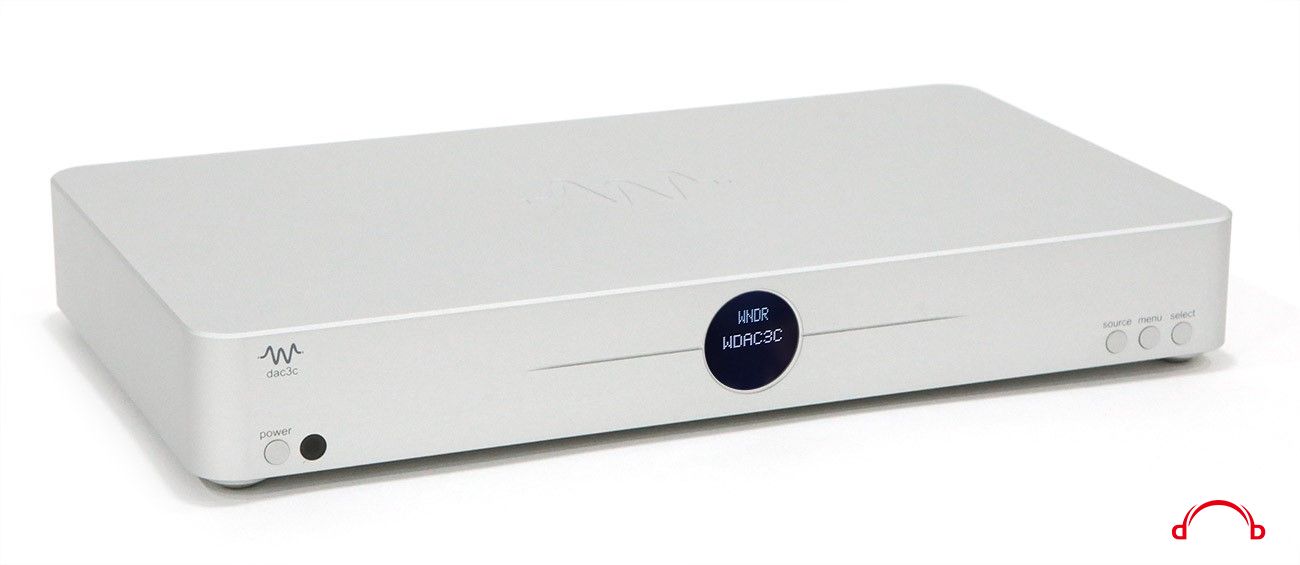

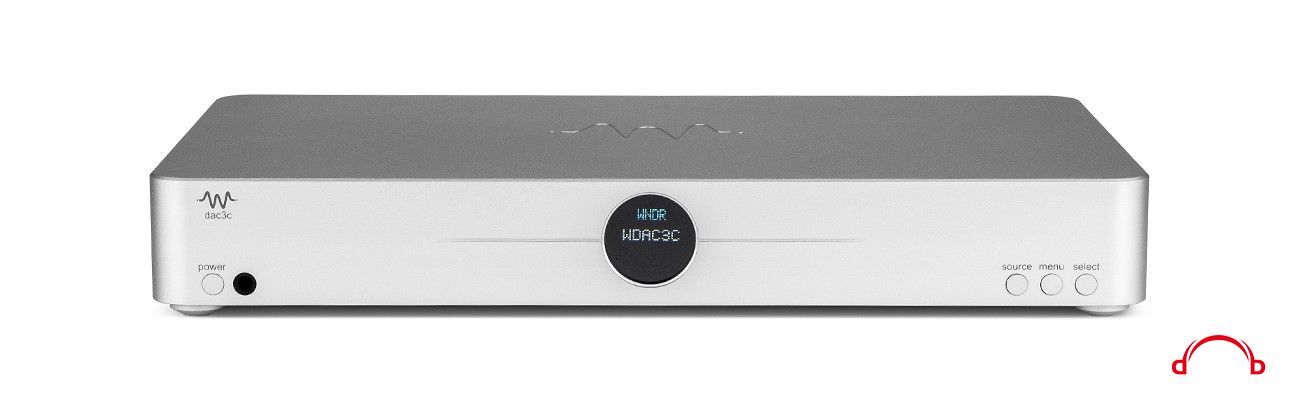

WDAC3C外观和内部

WDAC3C主体尺寸为350x400mm，结构紧凑。它是一种具有美观和比例紧凑尺寸的设备，通过与其他设备的系统匹配增强了空间的美感。

显示器布置在前部的中央，使用小型OLED屏幕，可以设置查看各种信息。
您可以使用右侧的按钮选择功能。所有这些功能也可以通过遥控器控制。有输入选择，菜单和选择按钮。

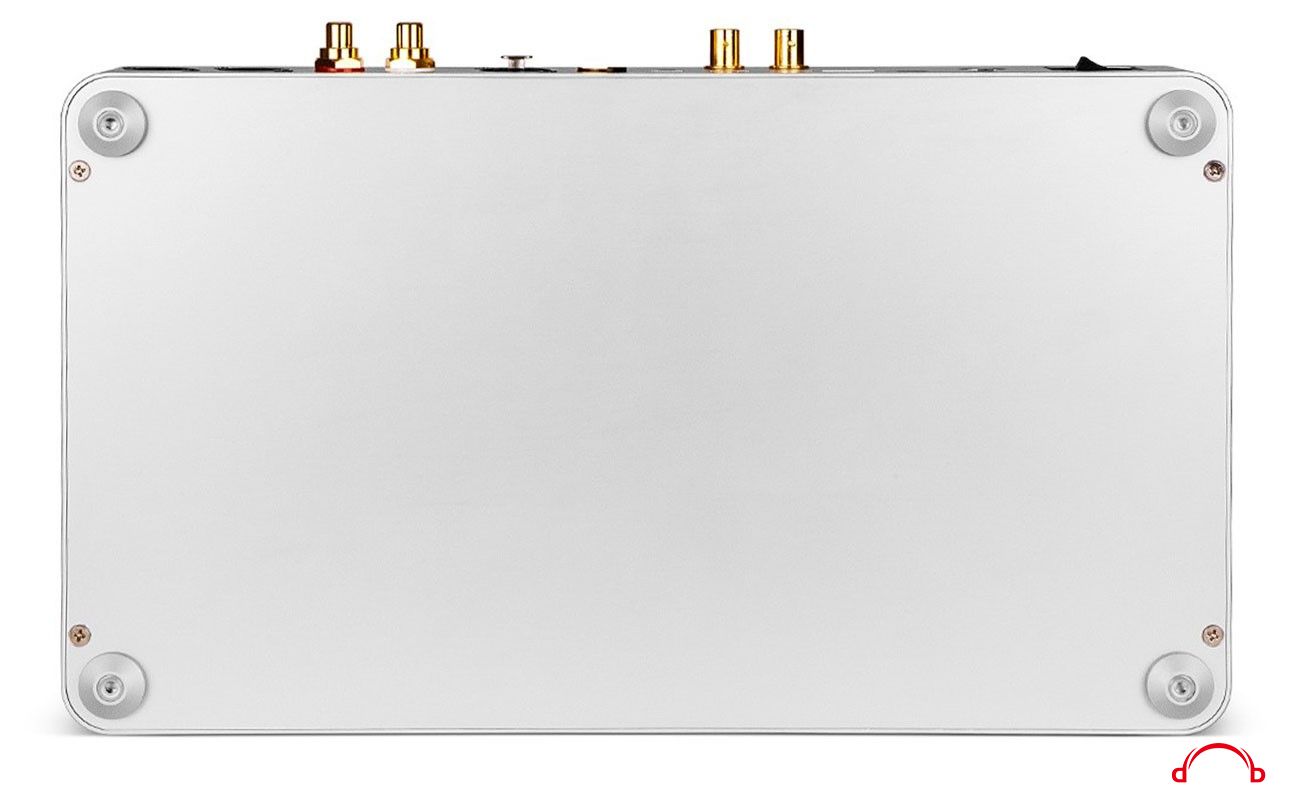

设备底部 支撑设备负载的下部底座由铝制成，采用特殊加工形式，具有有效减弱振动的结构。一个特殊的硅球连接到底座的尖端。

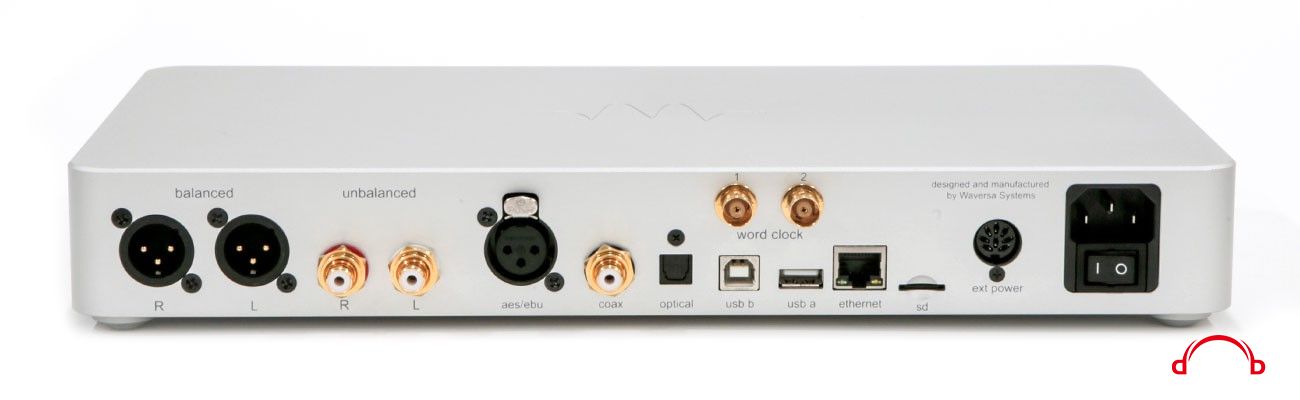

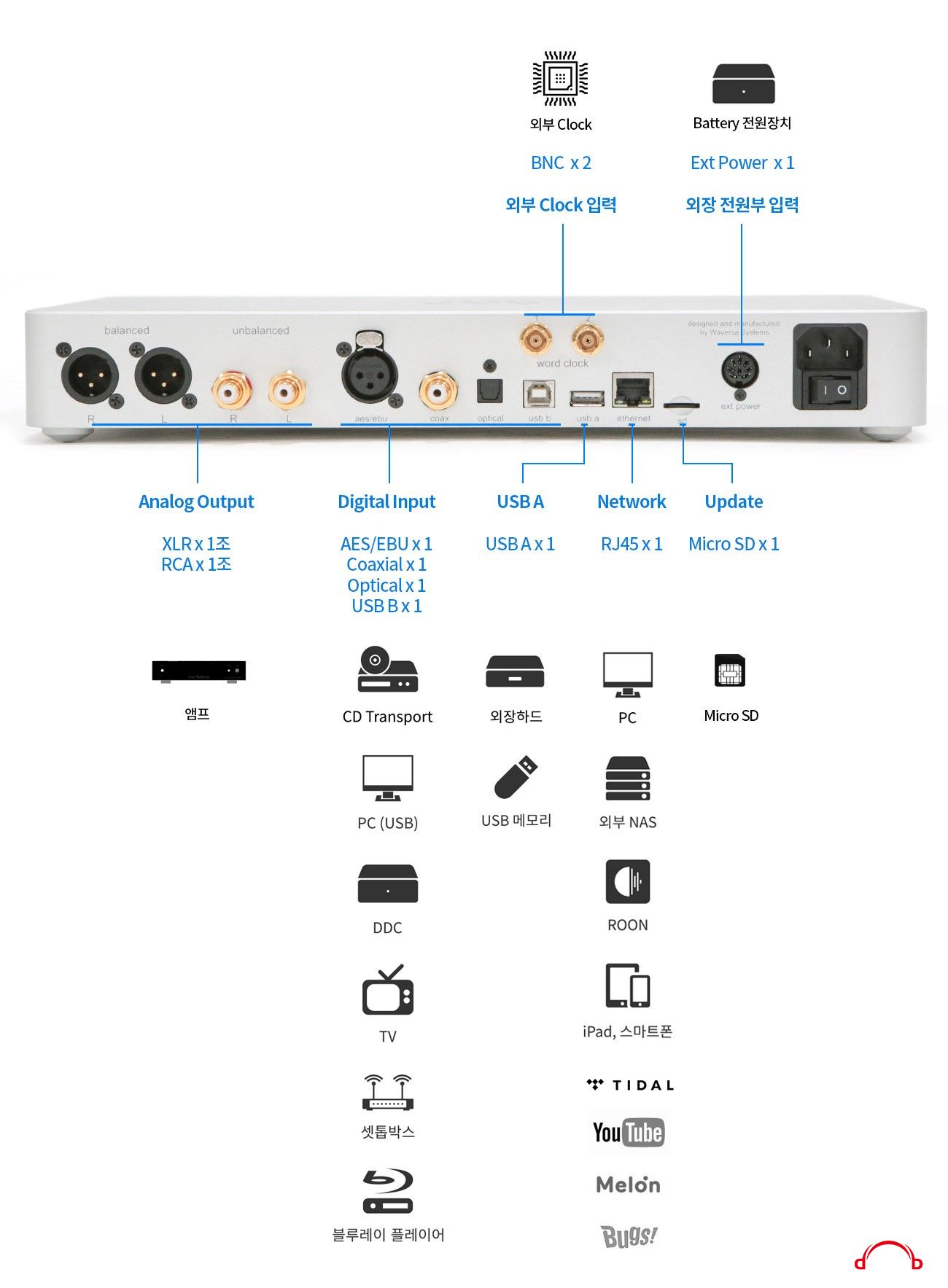

设备背面

即使您只看后方，您也可以一眼看出WDAC3C是一款小巧但令人满意的设计。
左侧是模拟输出XLR和RCA，中间是AES / EBU，同轴，光纤，USB-B数字输入端子和用于存储设备连接的USB-A，以及用于网络播放的以太网端口。

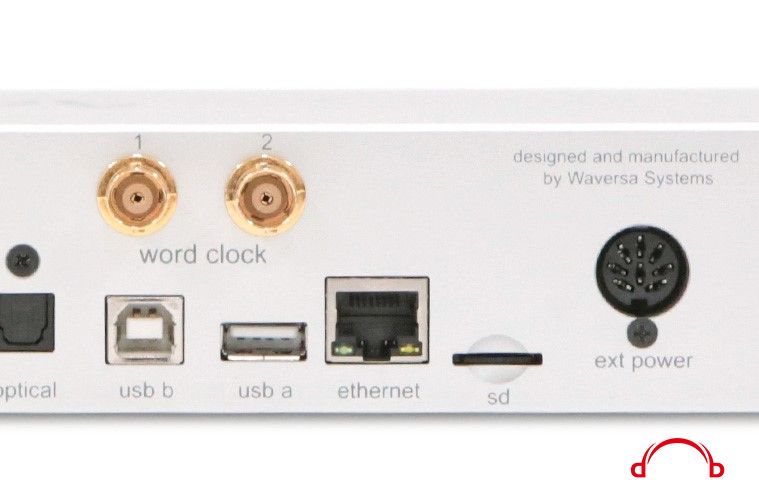

上部是字时钟44.1kHz和48kHz的外部时钟端子。使用高精度时钟可以改善声音质量。AC电源端子旁边的端子是用于连接专用于WDAC3C的电池电源的端口。

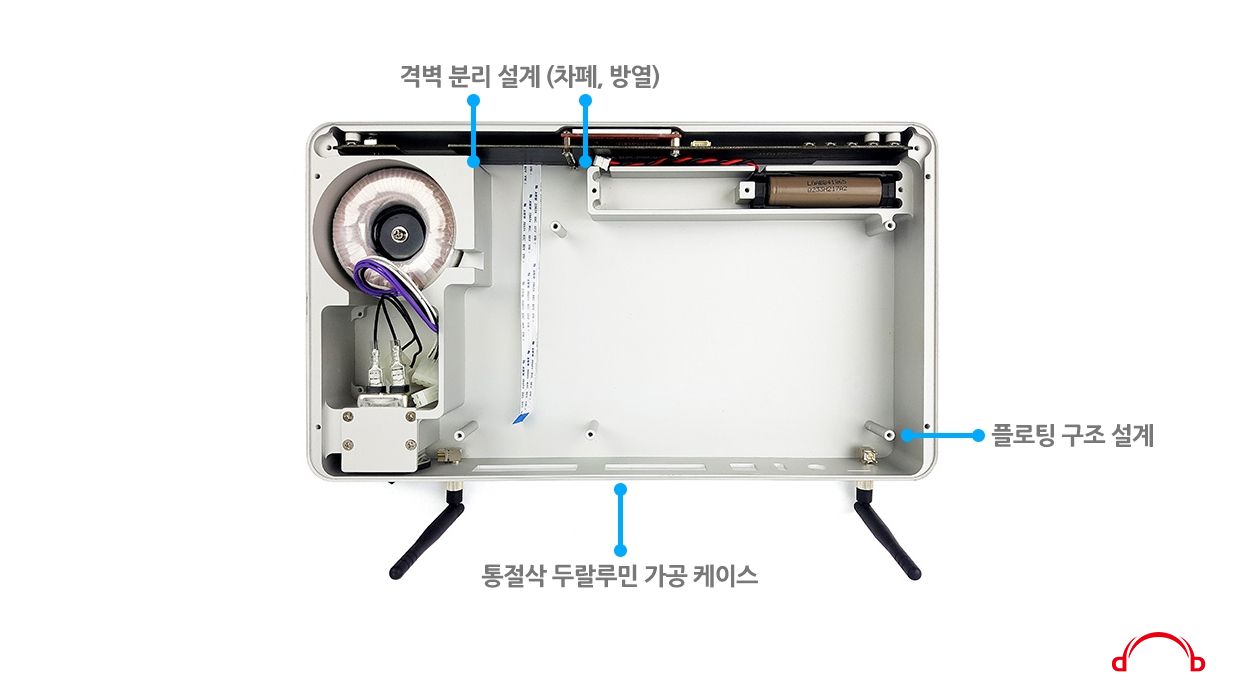

一体机壳设计


主要零件都经过机械独立加工，经过计算过声音质量和厚度的外壳。所有固定端子和组件都采用共振设计。
采用这种内部设计进行切割底盘加工的音响品牌非常罕见。

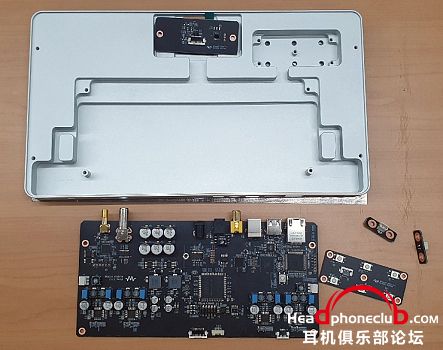

独立设计线路板

主板，串流网卡和显示板是单独配置的，并且具有使每个部件的特性最大化而不会相互影响的结构。

隔板设计可防止干扰为了防止干扰和会影响到每个部件，使用分隔结构来减小内部结构。通过这种方式，它被完全屏蔽，设计为在没有任何干扰的情况下运行，并且几乎没有振动系数。

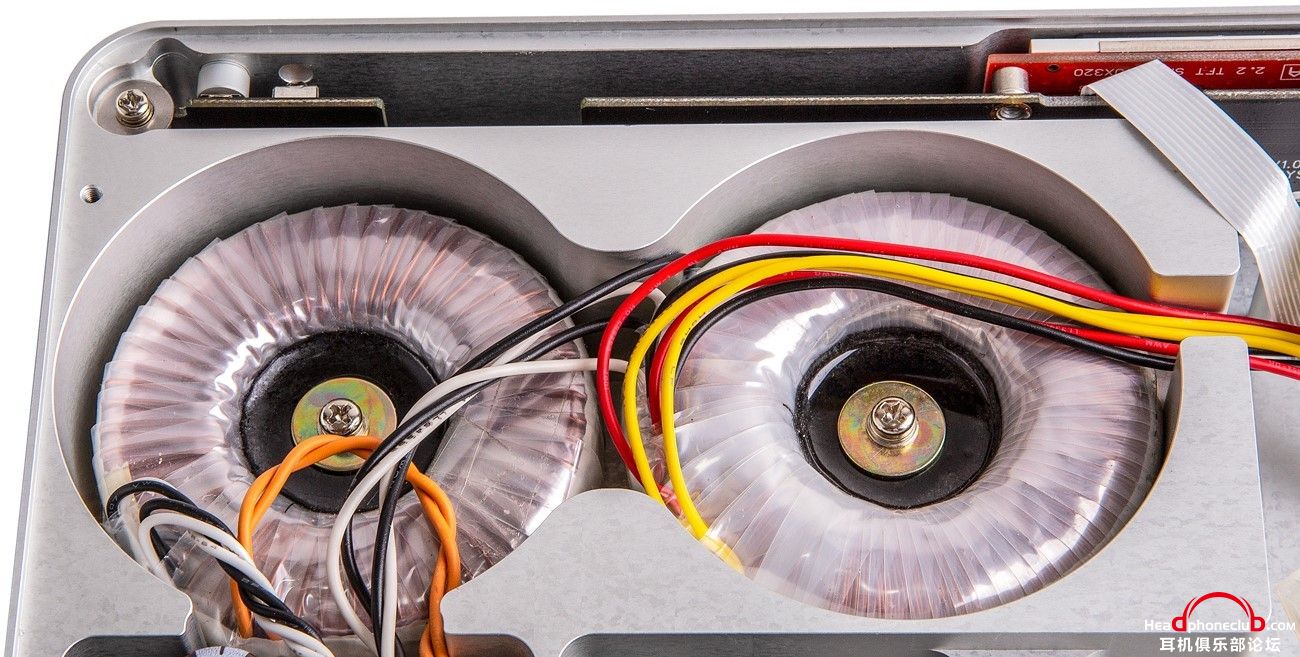

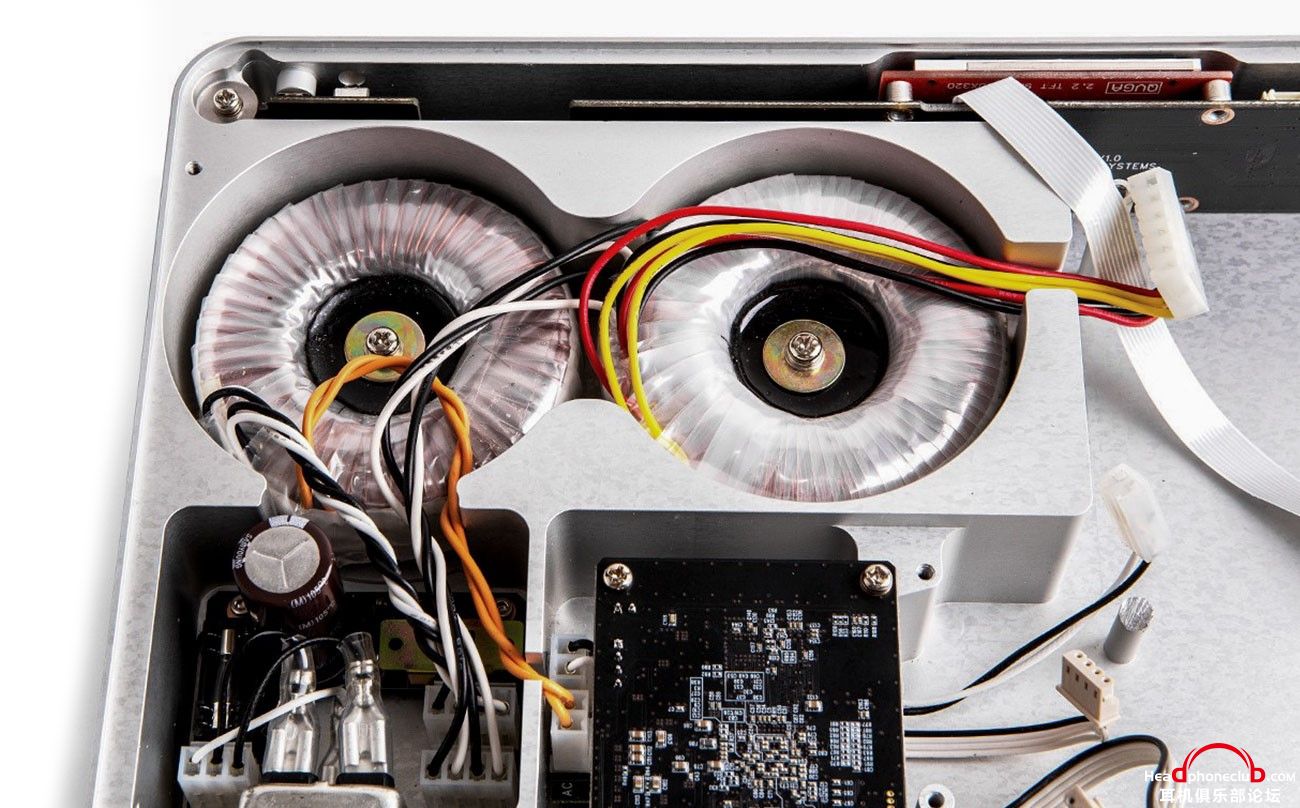

双变压器和稳定的电源设计

提供具有优良品质的双环形变压器，以足够稳定地向每个电路提供必要的电流。双变压器设计用于分别为数字部分和模拟部分供电，并防止电源被处理信号混合，从而实现超低噪声和改善的音质。

布置两个电力变压器的部分用CNC机器切割，使得变压器的周边可以制成壳体结构，并且该结构不会影响变压器产生的辐射和EMI噪声。

主板采用浮动结构

为了获得更好的音质，必须很好地阻止振动和噪音。
浮动电路板结构的设计是一种最小化振动影响的方法。
浮动电路板的设计使得电路板固定在顶部而不是底部，并且尽可能不受振动的影响。
安装有板的顶板的底盘具有管切割单壳体结构，并且该机器的主板直接连接到壳体而没有任何其他支撑部件。因此，它起到高度持久支撑的作用并抑制振动。
因为主体被直接挖入圆柱体切割中，并且可以降低主板和连接到壳体的其他部分的共振频率。
由于制造成本呈指数增长，这些设计仅供极少数高端制造商使用。

waversa

WDAC3C：WAP（Waversa音频处理器）技术
众所周知，16Bit / 44.1kHz数字信号无法完美恢复，例如抖动误差，量化误差和采样误差。
出于这个原因，音频设备正在通过诸如上采样和高分辨率声源的方法来追求音质改进。

通常，上采样使用FIR滤波器（Finite Impulse Response）。插值（插值）用于在上采样过程中校正声音质量，但FIR插值是一种估算和填充数字点之间的数学计算。
在Sabre ES90x8的情况下，这种FIR滤波器基本上是内置的，DAC制造商可以轻松地进行上采样。然而，在上采样不正确的情况下，声音会变薄，并且当上采样功能关闭时，通常会听到更好的声音。

WaversaSystems不使用DA芯片中包含的基本FIR滤波器，而是使用自己开发的WAP。WAP设计有多级结构，包括许多独立开发的FIR滤波器和IIR滤波器（无限脉冲响应滤波器），并执行高分辨率上采样。这种高分辨率的上采样信号通过最先进的源估计算法减少为数字误差，该算法通过数千次迭代处理，以创建与原始模拟信号尽可能相同的波形。这是WAP的作用。

WAP（Waversa音频处理器）

• 具有极低抖动率和高精度时钟的硬件方法
• 最初开发的解决方案从数字输入到处理器
• 双WAP可以优化路径中的所有信号
• 信号路径中的集中时钟管理
• 最小化量化误差的技术
• 处理大量信息，最高可达32Bit 3MHz
• 应用医学技术的最高级信号恢复算法


独立原创设计，高性能音频处理器，WAP（Waversa音频处理器）

即使在众多DAC制造商中，自己有能力开发数字处理器的极为罕见。
数字处理器开发需要对数字信号系统有全面的知识，并且难以开发，大多数DAC制造商DSP使用是商用通用芯片。
由CHORD，DCS，MSB等代表的一些高端DAC制造商经设计了他们自己的数字处理器，其音质质量非常高。

WDAC3C是由WaversaSystems设计的数字处理器。

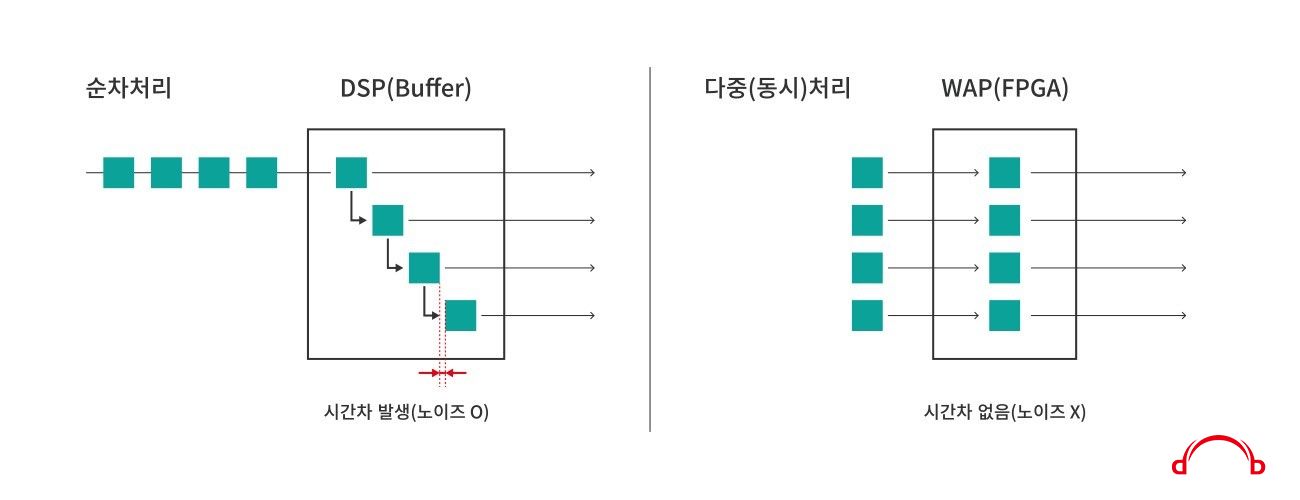

WaversaSystems数字处理器是硬件而非基于软件的数字处理。
处理结果是不易出错，并且音频信号的精度更准确。

由于软件处理方法是连续且复杂的，因此存在导致错误的元素。
另一方面，硬件处理方法是同时执行一次信号处理，因此没有抖动时间并且音频信号的时钟完全相同。

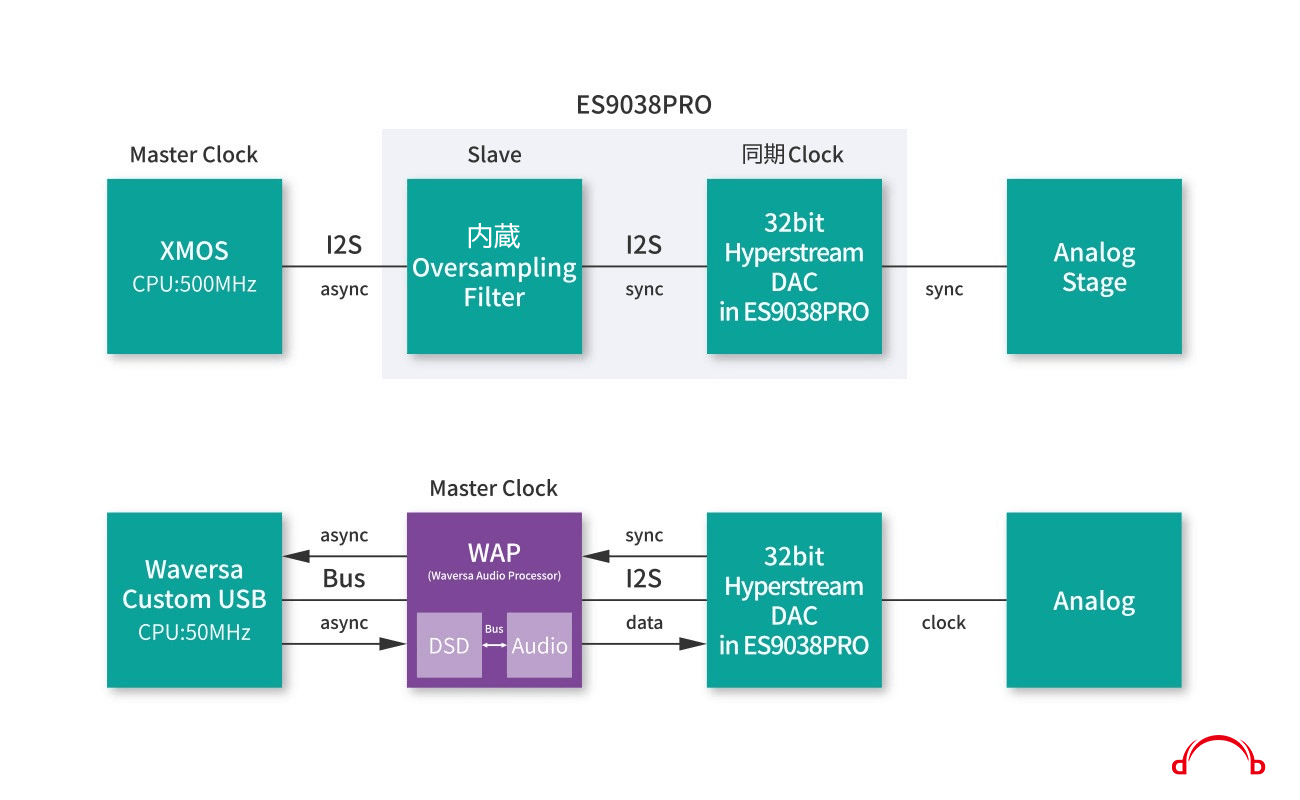

模块化设计VS原始信号路径系统

大多数DAC制造商都是使用通用模块化DAC组件生产。
原因是使用市售芯片可以轻松开发和生产。
因此，只有少数DAC制造商拥有自己的信号系统，而这些品牌的DAC价格超过10,000美元。

WDAC3C是由WaversaSystems自己开发的信号路径系统。
所有信号处理都经过优化，包括专有USB输入电路，串流网卡，数字处理器和DAC，并通过与数字处理器（WAP）集成的时钟系统进行控制和操作。
与使用市售模块的方法相比，该方法不易出错，具有高稳定性，并且能够实现理想的数字信号处理。

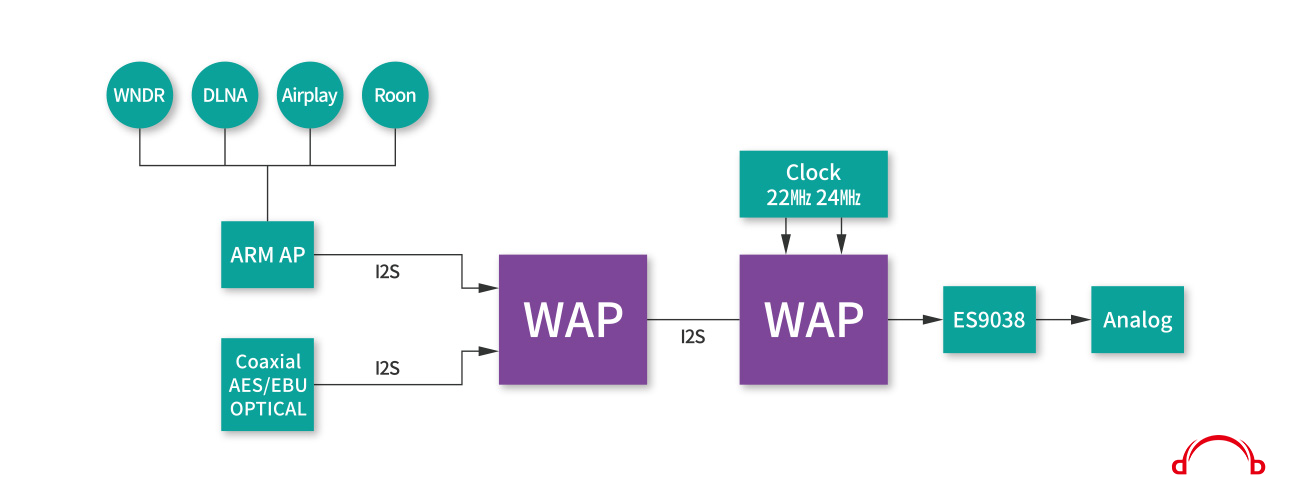

双WAP处理所有信号

为了显着提高处理速度和有效管理信号处理，WAP被置于双重状态。
第一个WAP（P1）处理所有输入信号，第二个WAP（P2）负责接收P1用I2S处理的信号，并用每个采样率的时钟解码信号。
通过这种方式，通过共享每个数字处理器的独特角色，信号干扰被最小化，执行更复杂的时钟管理，并且不损害数字信号完整性的准确信号提供声音质量益处。

配备具有这些功能的WAP的设备的硬件功能，

WAP的核心是“信号恢复”。

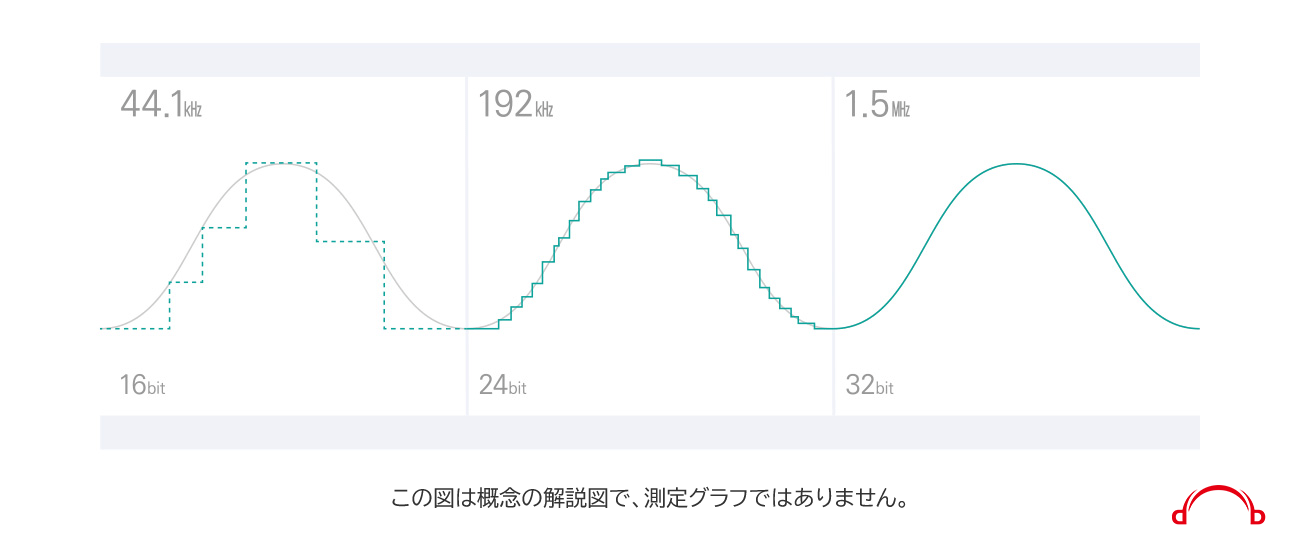

32Bit 1.5 MHz，处理大量信息

WDAC3C不使用通用ES9038内置的FIR，而是使用基于独特开发的逻辑的多级FIR，并执行上采样到高分辨率。

该技术的核心包含在WAP中，新开发的WAP大大增加了可处理的数据量。
目前的WAP是24Bit / 368kHz内部信号处理，而新的WAP已经成功升级到32Bit 1.5MHz的处理数据。
使用16Bit，执行65,532个数字信号处理，并且使用32Bit，它变成40亿个数字信号，并且信号处理的复杂性显着增加。
由此，可以生成更接近模拟的数字信号，并且随后的数字恢复技术的准确性也增加了。

简而言之，改进的内部处理速度为32Bit 1.5 MHz，类似于从DVD质量升级到4K质量。
这大大增加了可以表达的细节和动态范围。

升级双WAP，WAP听起来更自然

随着计算精度的提高，WAP信号恢复算法技术的复杂程度也在提高。

waversa

WDAC3C WMLET（Waversa多层能量转移）

在设计和开发DAC时，有几个组件会影响音质。
输入/输出线设计，数字算法内部算法设计，DA芯片性能，电源设计，模拟输出设计等因素直接影响DAC的完整性。

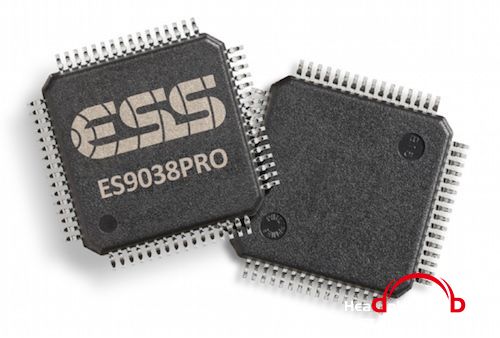

最先进的ES9038PRO芯片，采用ESS Technology，Inc

ES9038PRO具有现有ESS Sabre 32系列DAC芯片的最高规格和性能，是9018和9028之后这些特性的最新成员，这些产品在高端市场上刻有Saber32 DAC这一名称。这是DAC芯片。ES9038PRO是一款由8个通道组成的旗舰型号。

它具有32位处理和ESS专利的32位HyperStream DAC技术。
与使用delta-sigma架构的典型竞争对手相比，HyperStream架构具有出色的音频质量和极低的互调失真特性，以及出色的音频特性。

WDAC3C的数字处理

DA芯片的性能对于DAC非常重要，但这并不重要。
如果DA芯片的性能很重要，那么具有相同DA芯片的所有DAC都应该听起来相同。
DAC芯片的选择很重要，但结果将根据DAC芯片的使用方式而有所不同。
通过绕过ES9038PRO，WDAC3C仅使用最基本的功能，并通过原始的独特设计为输入和输出部分提供出色的音质。其中两个是WAP和WMLET。

---

WDAC3C引入了WaversaSystems的两项精巧技术，以便通过32位8通道DAC优化ES9038PRO。

一种是WAP，一种在32Bit 1.5MHz下工作的源估计算法。
另一种是通道分离技术（WMLET）。声音范围的通道分离技术（WMLET - Waversa多层能量转移）

WDAC3C不是直接使用市售的ES9038PRO芯片，而是采用一种算法，通过输入级电路和过采样滤波器级，并使用WAP芯片单独处理每个过程。
它通过另一项重要技术 - 通道分离技术（WMLET）传递给ES9038PRO。

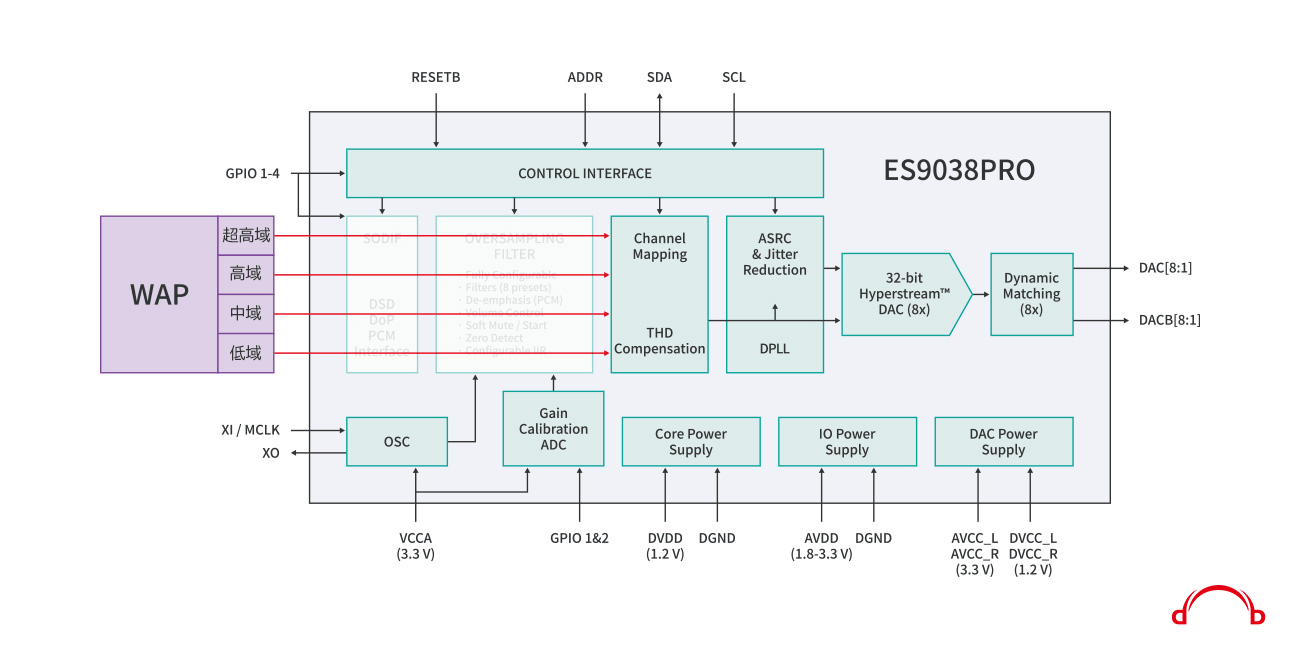

音频通道分离技术（WMLET - Waversa多层能量转移）

顾名思义，在数字阶段，频段分为左，右，高频，中高频，中低频和低频，并传递到ES9038Pro的8个频道进行处理。
为每个声音范围分离声道的优点是，由于模拟元件的特性，能量集中在中间范围。它仅由左右声道而不是8声道处理，能量将集中在中频段。
为了防止这种情况，WDAC3C通过频带均匀分配能量并改善音质。

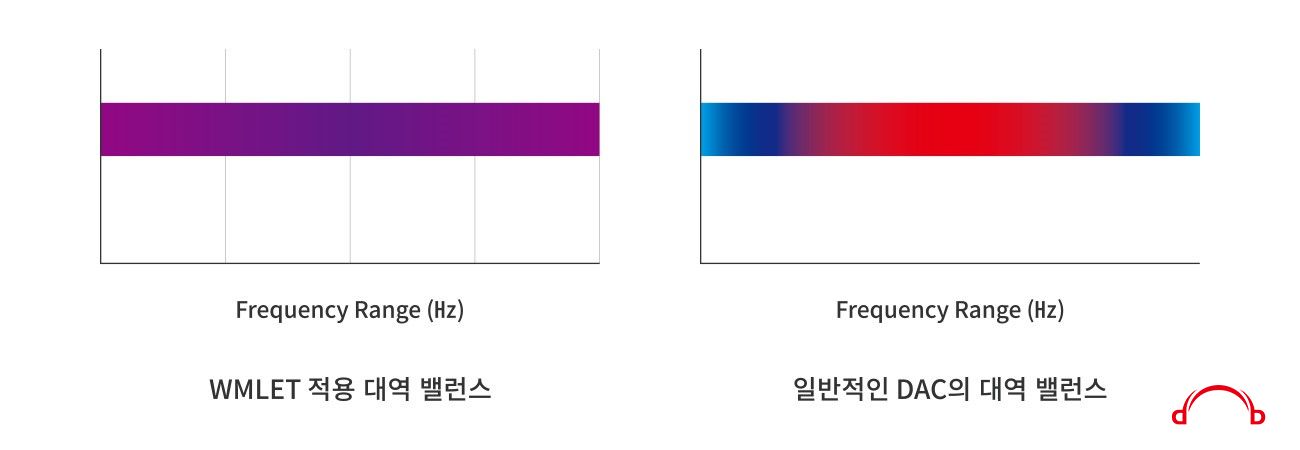

通过WMLET改变音质

WDAC3C采用独特技术开发，可为每个频段调整四个通道的能量。
已经实现了传统DAC无法感受到的带宽平衡，改善了由能量偏差引起的失真并恢复了精美的音乐元素。

• 集中在中间范围内的能量均匀分布，带余量极佳。
• 分辨率随着每个频带而增加，并且利用频带分离和自然音乐细微差别。
• 实现更宽动态范围的音乐信号和宽带频率再现。
• 可以保持声音的自然平衡，并保持声音的原创性。


waversa

WDAC3C 网络渲染器板和WNDR协议

从任何角度来看，WDAC3C都是具有吸引力的DAC。
这次，我们将检查值作为“网络播放器”，这是一个重要的功能作为源机器。

网络播放器在诸如操作简单，声源管理方便，使用高质量声源服务以及在线流媒体服务的巨大声源等各方面具有优势。
WDAC3C配备了这些网络播放器功能，不仅支持基本的DLNA和最新的网络平台ROON，还支持WNDR，这是WaversaSystems在其他DAC中没有的原始降噪协议。

可与WDAC3C一起使用的网络播放方法（协议）

• DLNA：基本网络回放协议（受各种流媒体服务支持）
• Airplay：Apple协议，兼容iOS产品
• RAAT：Roon Ready DAC
• WNDR：专用于WaversaSystems的协议


WaversaSystems原创网络渲染器板

由于使用计算机网络的网络播放器的特性，DAC暴露于迄今为止在CD传输和模拟设备中未发现的许多高频噪声，并且它们受到声音质量的不利影响。
为了最大限度地减少这些噪音，WaversaSystems开发并生产了自己的网络渲染器板。

渲染器板在网络播放器中很重要的原因是从作为信号入口的网络渲染器板发生大量噪声流入。这是因为它本身会产生很多噪音。

WaversaSystems网络渲染器板旨在将噪声滤波器应用于LAN端口或USB端口，以便在瞬间高速运行并限制处理速度，从而最大限度地减少产生的噪声。它还具有防止噪音本身的功能。
通过音频高速操作增加了缺点，因此以适当的速度操作是有效的。

接收和恢复网络数据信号首先需要高质量和精确的数字设计技术。一种技术，可过滤与网络上的音乐信号同时存在的各种噪声，并以相同的方式传输它们，并保护声源信号上的微小数据，以及结合网络，数字和模拟的大量元素的技术这是因为必须以均衡和高度完美的方式设计和制造动力。

出于这个原因，由于缺乏技术能力和制造成本，大多数网络播放器使用市售的模块型渲染器板，并且只有少数高端制造商（如MSB）拥有自己的渲染器板。大多数其他高端制造商都使用模块渲染器。独特设计的渲染器板证明了制造商的高技术水平。

WaversaSystems网络渲染器板

• 无噪音设计（阻止外部噪音，最大限度地减少自身噪音的产生）
• 优化的路径，出色的稳定性和音质优势
• 使用网络浏览器轻松设置
• 更新和升级，以改善音质和稳定性
• 可以通过远程支持进行系统检查
• 使用专用协议改善音质并添加各种功能


WDAC3C渲染器板支持各种网络协议（DLNA，RAAT，Airplay，WNDR），在传输声源数据方面发挥重要作用，使WaversaSystems信号传输处理器WAP可以实现最佳音质。
最初的设计最大限度地减少了瓶颈和转换步骤，并通过优化的路径获得稳定性和音质优势。

最初设计的渲染板具有音质优点，但也具有各种功能优势。
它可以通过网页设置，任何人都可以轻松更新和升级。

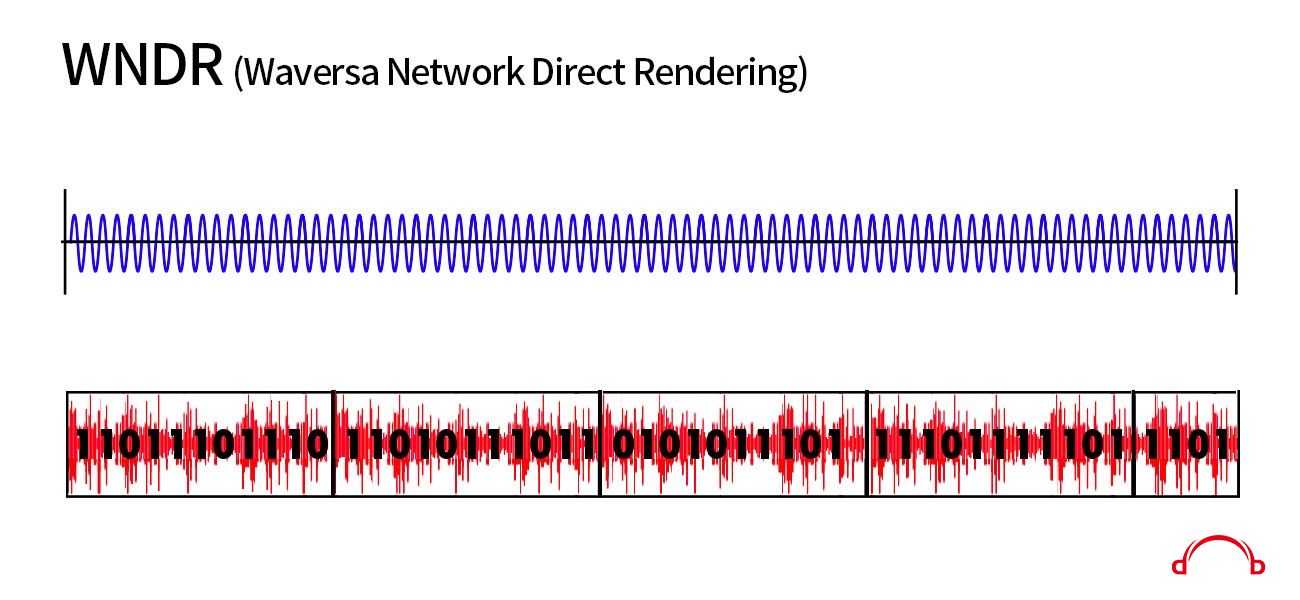

WNDR（WaversaSystems专用协议）

• 传输系统优化用于连续信号处理而无需缓冲
• 具有强大抗噪能力的协议
• 没有专用路由转换过程的协议
• 由于互连（音质改善）导致WAP级别增加


WNDR是由WaversaSystems开发的协议。上面提到的网络渲染器使WDAC3C在网络音频方面具有硬件优势，而WNDR具有出色的软件音质优点。
WNDR是一种几乎没有缓冲的纯音乐传输协议，它具有一个特殊的优点，即在信号传输过程中几乎没有噪声，并且不会发生声音质量失真。

	WNDR	ROON	一般网络播放
协议	WNDR	RAAT	DLNA
使用协议	仅限音频	仅限音频	用于家电通信
信号处理	连续信号预传输（缓冲器编号）+ 噪声消除	缓冲	额外的缓冲
兼容性	兼容DLNA和Airplay	单一协议	单一协议

使用DLNA进行网络流传输的最大问题是，该标准根本不考虑连续音频流，它只是基于分组的数据传输的标准。
在该传输方法中，在信号传输期间在缓冲过程中产生噪声，并且声音质量非常粗糙。*比较CD和DLNA播放，这就是音质可能不比CD好的原因。

WNDR是WaversaSystems最初开发的用于解决这些问题的协议，旨在最大限度地减少通信中出现的延迟并提供出色的抗噪能力。另外，WNDR方法是专用协议，因此不需要协议之间的转换过程，并且可以改善声音质量。此外，WNDR是一种更先进的协议，比其他协议更能抵抗噪声。

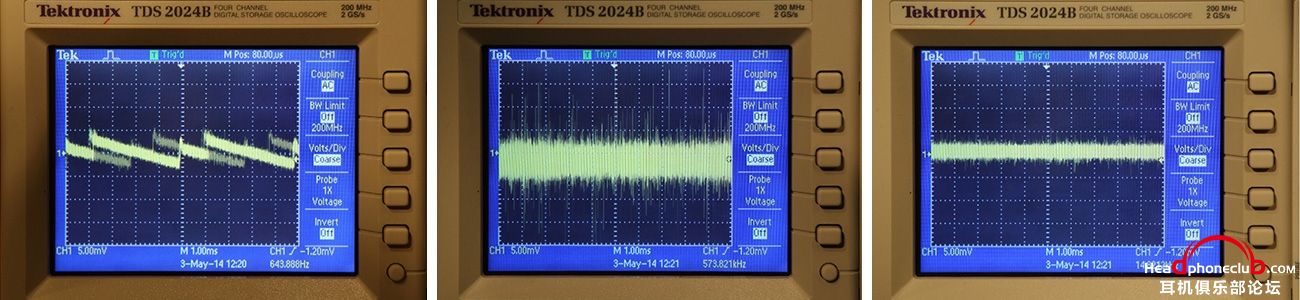

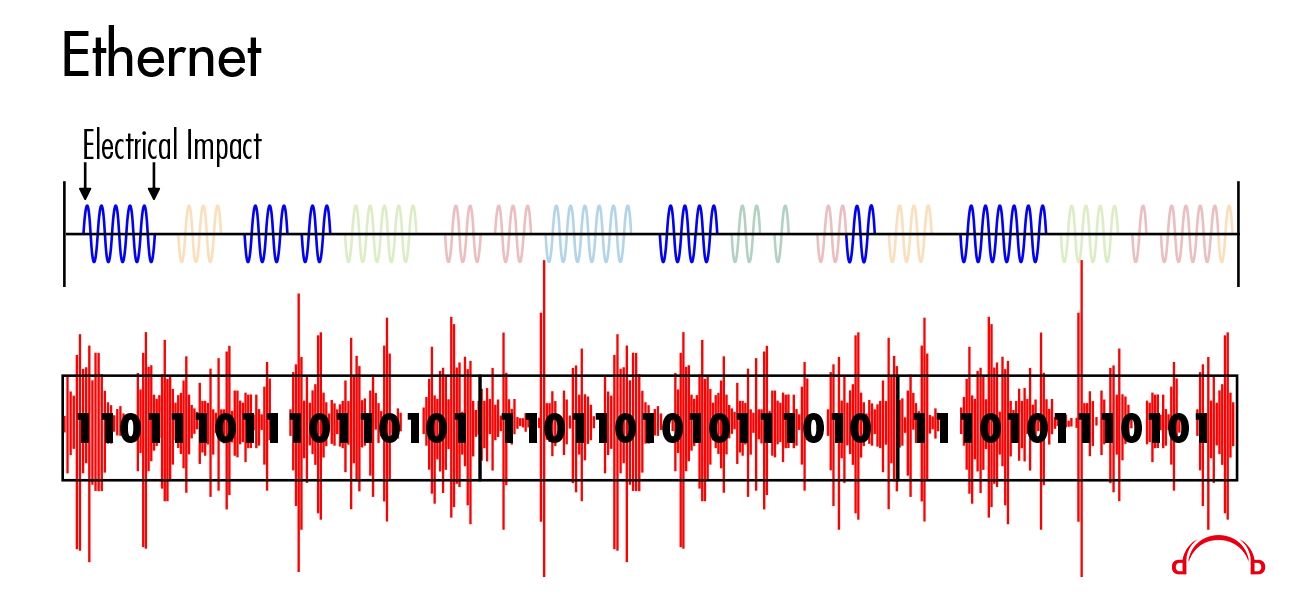

通过网络传输系统产生噪声

还有人反对如何在网络协议中产生噪声。
由于数据不是仅在公共共享网络上传输，因此分组数据在共享网络上移动并且分组数据被缓冲。在读取该缓冲数据的过程中会产生噪声。

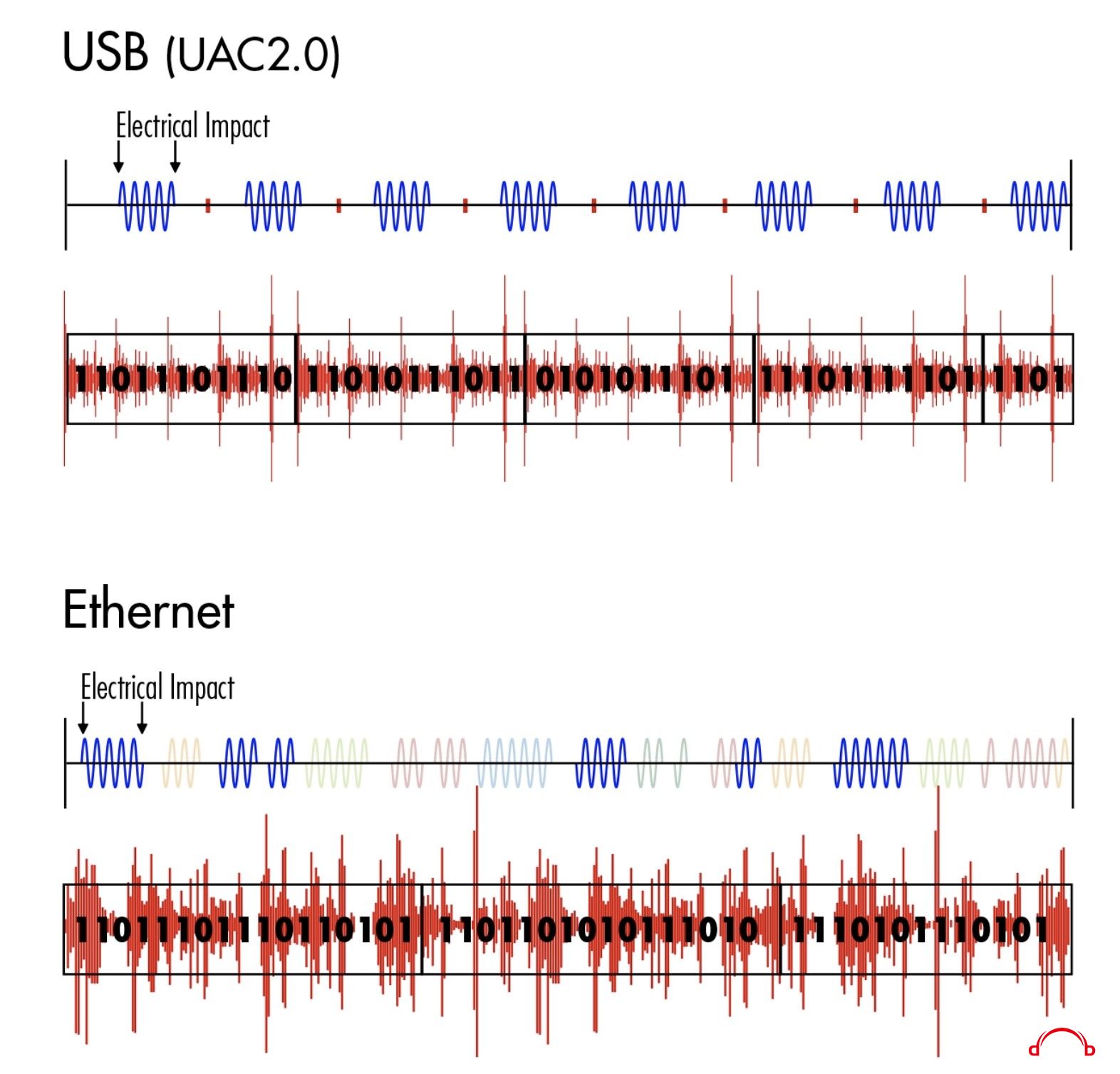

当读取如图所示的缓冲数据时，间歇地发生用渲染器板等读取和发送数据的过程，这导致电噪声。
在没有缓冲的情况下稳定传输连续信息将是未来的核心技术，并且由于媒体集成，它将倾向于与通信并行，因此稳定的时钟同步而不进行缓冲要做的技术是WNDR，这是音质的一大优势。

您可以通过拔下网线来判断是否有缓冲。
在DLNA的情况下，音乐播放30秒或更长时间，而在ROON RAAT的情况下，音乐播放持续几秒钟。这意味着正在播放缓冲的音乐数据。
但是，在WNDR的情况下，一旦网络电缆断开，音乐就会中断。这是因为没有缓冲。

WNDR与WaversaSystems DAC配合使用，是世界上唯一使用自己的音乐数据传输协议运行的产品。
当所有设备集成并与WAP结合时，WNDR具有协同效应，并且可以获得更好的音质。

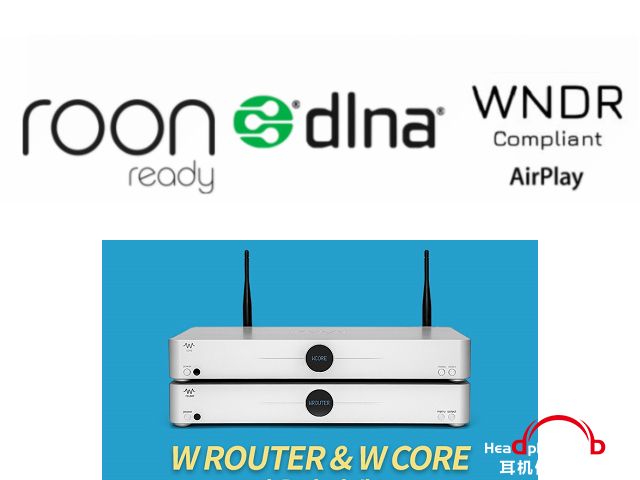

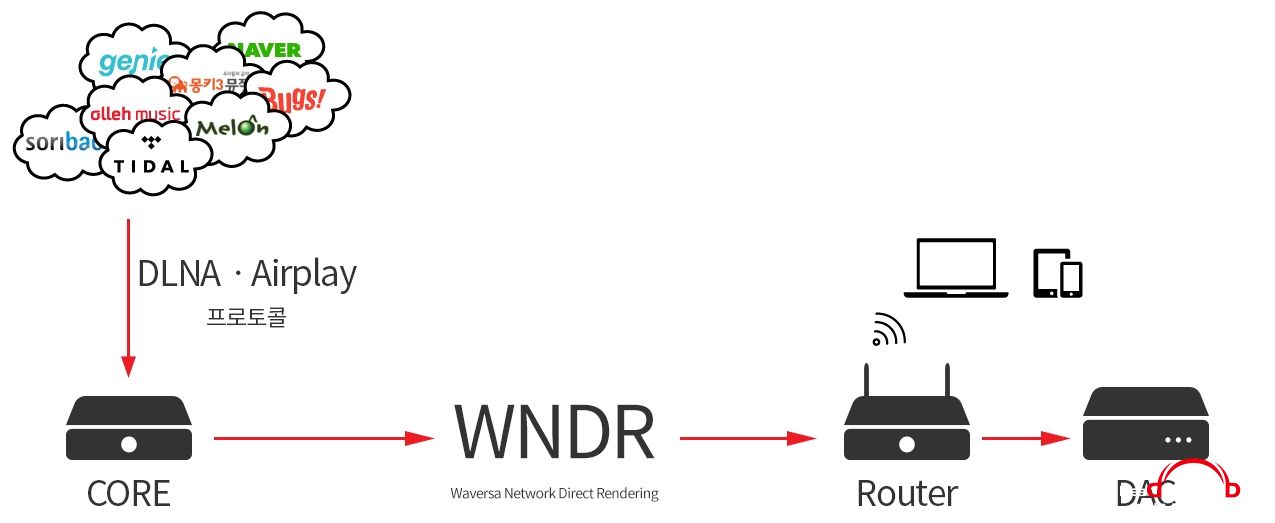

如图所示，当WCORE，WRouter和WDAC3C全部由WNDR连接时，它们将具有清晰的音质优点。除此之外，它将升级到WAP级别，并且将实现并完成具有更高尺寸的更高端音质。

waversa

Waversa W唯+ WStreamer/网桥/ 特别报道

计划即将发布（海外价格：700美元不包括税）

WStreamer

作用；NET-串流音乐 / NET-DDC

• roon（RAAT）WNDR DLNA
• 局域网连接
• SPDIF（同轴）和USB输出


支持同轴输入和USB输入的音频设备也可以享受高质量的网络播放。

易于使用

• 使用LAN电缆将WStreamer连接到正在使用的路由器。
• 使用同轴电缆或USB电缆连接WStreamer和DAC。
• 可以在PC或智能手机上执行网络播放（歌曲选择/播放）。


各种音乐的高品质声音播放

• 同轴输入或USB输入的音频设备与网络连接播放。
• 使用DLNA，它可以在PC或智能手机上的许多免费应用程序中立即播放。
• 还支持方便和高质量的roon，可轻松构建最先进的网络音频。


高品质音频专用播放器

• 与普通CPU播放器不同，WStreamer是一款专为高品质音频应用而设计的超低噪音播放器。
• 外部电源兼容输入 ，可以搭配特别设计的wlps电源。
• 可以24/7连续运行。您可以随时使用WStreamer享受网络音频。


Roon是HIFI音频网络的开端，它超越了传统的网络音频。
与以传统网络播放器不同，RAAT（Roon Advanced Audio Transport）是一种连续的数据传输方法，极大的改善音质新方法。

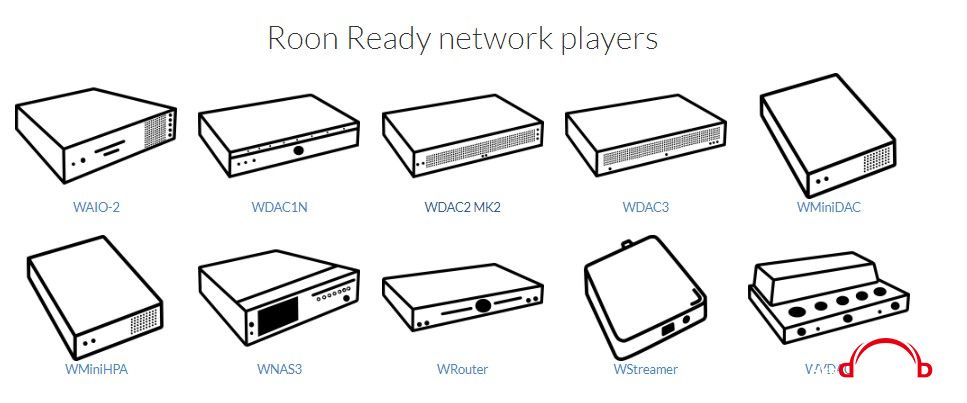

由于Roon使用完全不同的通信方法（RAAT），因此需要兼容的播放器。使用别名为“Roon READY”的产品。虽然WaversaSystems的所有NET-DAC都支持RAAT，但我们已经完成了一个网络转换器，可以将Roon与其他不支持RAAT的DAC配合使用。

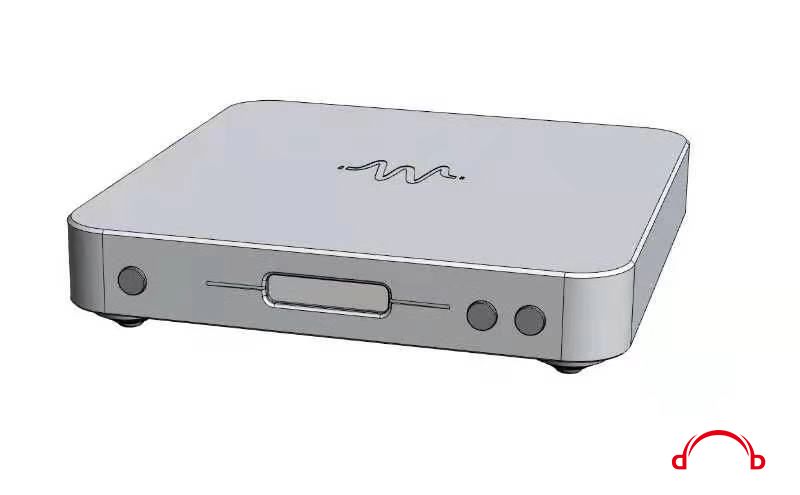

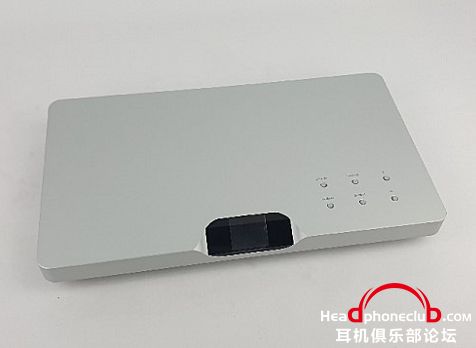

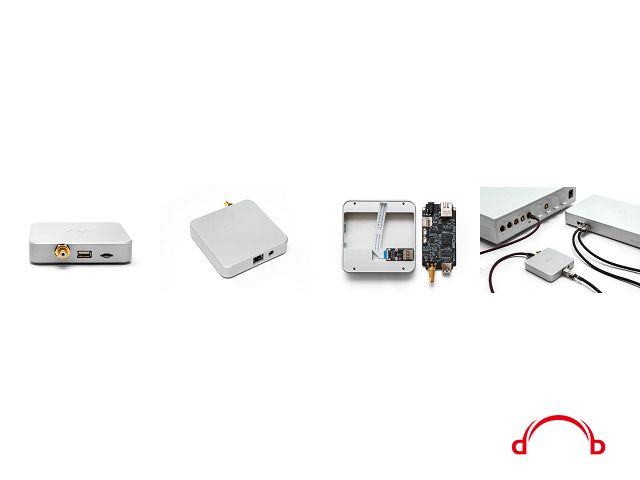

WStreamer

WStreamer的设计与WaversaSystems顶级DAC中安装的串流网卡相同，如“VDAC”和“DAC3”。

• 通过切割用于音频应用的全铝制成的外壳
• 双MEMS时钟（44.1kHz，48kHz独立时钟操作）
• ARM系统具有低噪声和低功耗
• 数字输入/输出，带噪声隔离
• 除了roon之外还支持wnda和DLNA
• 简单的网页菜单设置


waversa 独立开发的低噪声串流网卡，输入输出带噪声隔离措施。

waversa

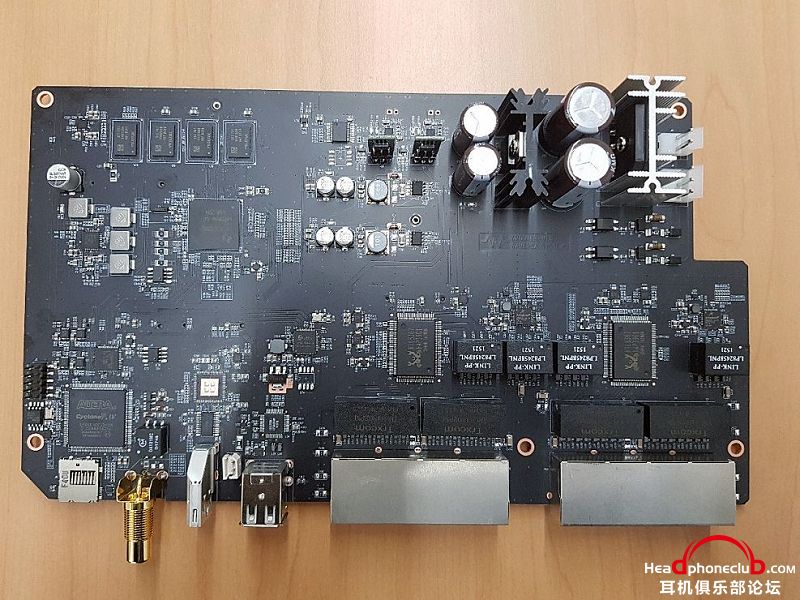

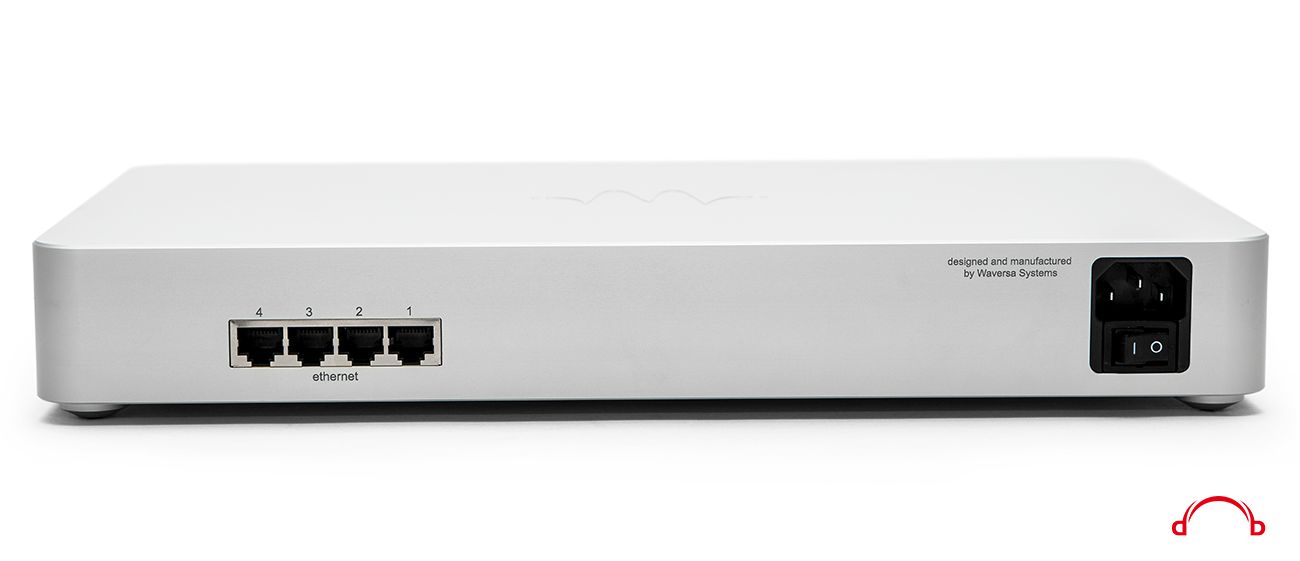

Waversa W唯+WROUTER/网桥DDC 特别介绍

串流音乐网桥和普通网桥最大的区别就是，无缓存串流。时钟恢复，数据处理整理。同时还要保证提供给DAC时钟。

首个为串流音乐开发的路由器

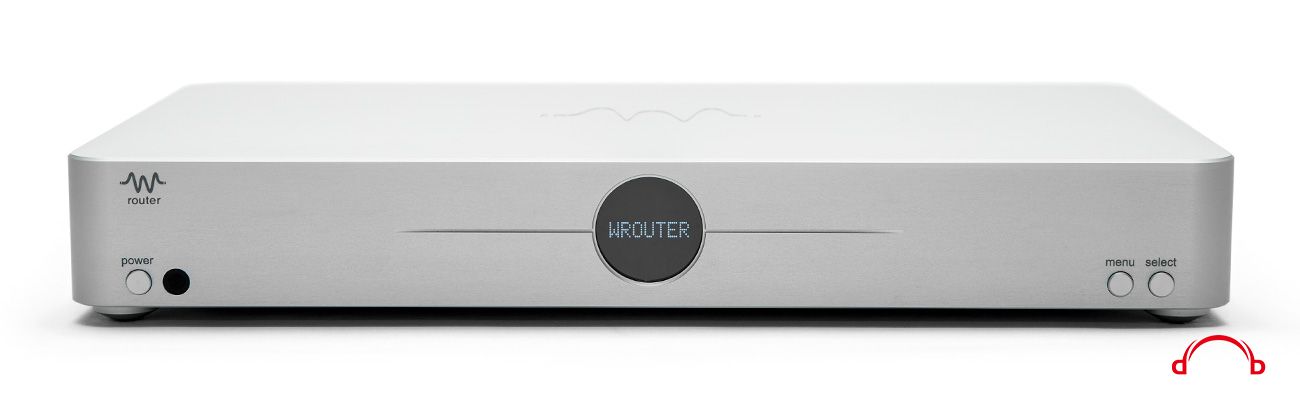

Waversa Systems W ROUTER

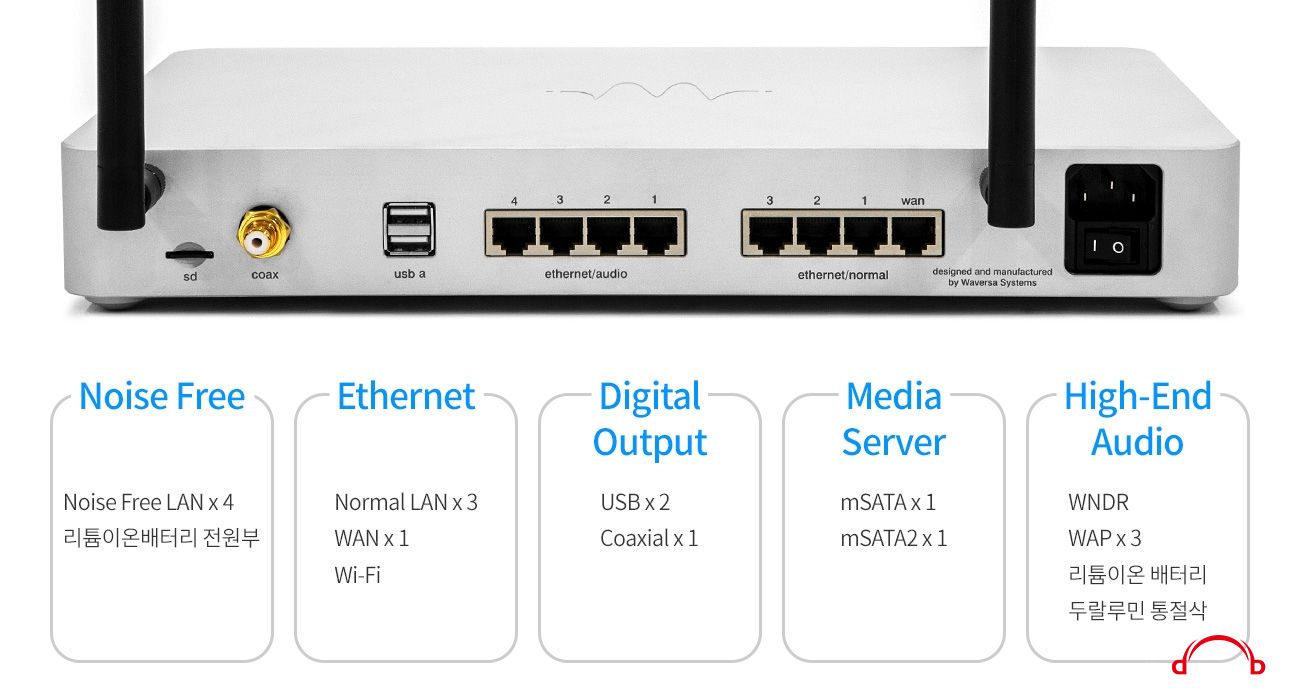

Waversa Systems W ROUTER功能

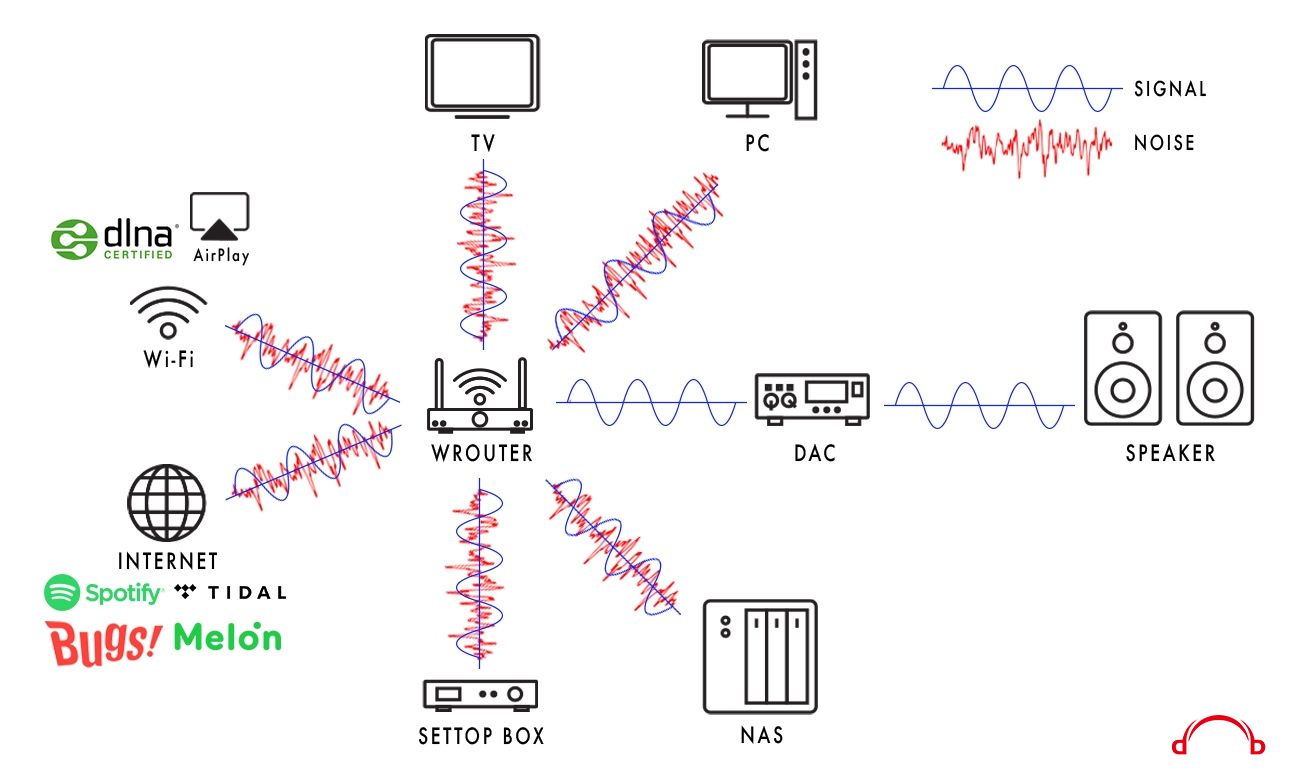

无噪音，串流音频路由器

• 目前唯一串流音频专用路由器
• 双处理器设计控制噪声干扰
• 串流音频无噪声LAN 4个端口
• 普通LAN 3端口/ WAN 1端口/ Wi-Fi

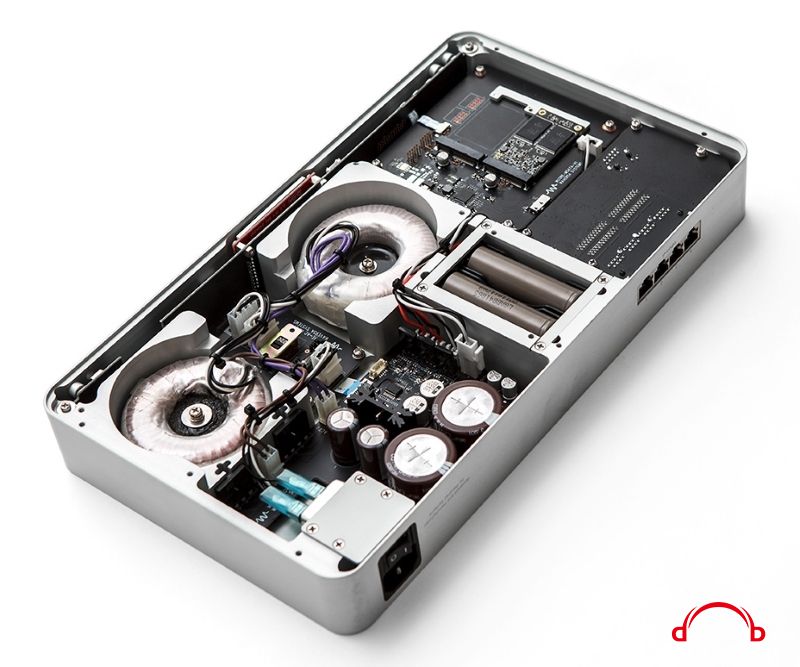

音频硬件规格

• 锂离子电池供电串流音频LAN端口
• 大容量变压器电源
• 全切割硬铝底盘及浮动抗震结构设计
• WNDR（Waversa Network Direct Rendering）纯音频协议
• DDC/WAP（Waversa Audio Processor）声音处理



一体化网络集成解决方案

• DDC输出支持：LAN ,USB，同轴输出
• 内置专用媒体服务器：1个mSATA SSD，1个M2 SATA插槽
• 各种网络方法：WNDR，ROON，DLNA，Airplay
• 智能中心



网络噪音

家庭的计算机网络为诸如物联网之类的生活提供便利，但是对于串流音频流是非常差的。大多数家用电器中使用的SMPS电源的开关噪声对声音质量具有非常严重的影响。来自计算机和网络设备的高频噪声也对声音质量有害。

受家用电器和路由器噪声影响的串流·音频系统

wrouter路由器

W ROUTER是一款革命性的产品，它从未消除过外部网络设备的内部噪音和噪音。它使用线性电源来阻止路由器自己的SMPS产生的噪声以及通过锂离子电池以太网端口的音频端口连接到各种网络的设备的噪声。

.

Wrouter路由器阻止噪音，让串流音频系统播放干净的音乐

各种接口

W ROUTER可以在不改变现有系统的情况下进行网络播放，可以大大提高音质。

• 集成网络音频解决方案（网络播放器，路由器，媒体服务器）
• 支持各种协议（WNDR，RAAT和DLNA，Airplay）
• 可通过DDC输出（LAN同轴和USB输出）连接到DAC
• 原始声音恢复算法（WAP Level 3）


四级硬件隔离

4 x音频LAN / 3 x普通LAN

• 独立设计的处理器（2个交换集线器处理器）
• LANport具有隔离和噪声过滤器
• 锂离子电池和线性变压器电源
• 整个Duralamine机箱（隔板处理，浮动结构）


独立设计的处理器（2 x处理器）

音频端口和通用端口设计为与处理器完全分离。处理器的这种分离降低了单个处理器的吞吐量，减少了由于过载引起的抖动的可能性，并且甚至防止了内部处理的数据包被传送到音频端口。

• 普通端口处理器：WAN信号处理，LCD屏幕信号处理，输入
• 串流音频端口处理器：仅处理串流音频信号



LANport具有隔离和噪声过滤器

W ROUTER配备了一个配备噪音滤波器的LAN端口，可有效去除外部信号源（如NAS和路由器）中的噪音。

变压器提供主电源

W ROUTER的基本操作，LCD前面板，电池充电和一般LAN端口均由线性电源供电。线性电源比SMPS电源更稳定，因此通过最大限度地减少抖动和噪声可以最大限度地减少噪声产生。

电池供电的串流音频端口

音频端口设计锂离子电池供应。锂离子电池清洁的电力来更改更明确地传递的串流音频信号。此外，锂离子电池的超低阻抗特性吸收和消除噪声信号，以实现无噪声传送。

全切式硬铝底盘

W router通过硬铝合金贯通切割工艺将振动的影响降至最低，并且内部和外部被分隔成约5~8mm的厚度，使得从外部或内部产生的噪声不会干扰音频信号。

浮动结构设计，抗振动

基本外部电枢也可以抵抗振动，但设计结构本身也设计为具有强烈振动抑制的浮动方法。这种机载结构几乎不可能传递振动，因此不会因振动而产生声音失真

网络分离

使用W ROUTER，您可以通过将其完全与网络分离来建立稳定的独立网络。此外，根据网络环境或需求，您只需单击一下即可访问“快速设置”并切换到切换集线器模式或热点模式。

• 路由器模式：独立网络配置（音质最佳模式）
• 切换模式：与现有网络兼容（与路由器相比，数据包流入但利用率极高）
• 热点模式：结合交换集线器和无线AP模式



H / W：无噪音

普通LAN使用线性电源，音频LAN运行电池以实现完全的电源分离，并且在每个区域中布置交换集线器处理器以进行有效的数据分发。

议定书：WNDR

WNDR是Waversa开发的专有串流音频协议，可减少通信延迟无缓存并控制不可避免的网络噪声，从而可以优化串流音频信号传输。

WAP：数字信号

WAP也是由Waversa开发的音频处理器，接近原始声音的数字信号。级别越高，模拟信号越准确。

来自路由器本身的噪音

开关电源（SMPS）

路由器控制家庭中网络。连接到路由器的所有设备都不会受路由器的影响。然而，由于路由器是以“快速”，“强无线通信”和“高效率”开发的，因此缺乏有效去除噪声的解决方案，并且它产生大量噪声作为噪声源。特别是，SMPS电源噪声和用于快速访问的不规则分组传输恶化了网络音频的音质。

▲电源噪声方面的比较

SMPS，线性电源和左侧电池供电

抖动和高频噪声

数字源设备的噪声仅限于“抖动”。但是，如上图所示，过多的噪声会通过抖动X轴上的数字1和0时间轴而导致抖动，但Y轴上的高频噪声会导致电源线或网络电缆。上图中的过冲区域显示过冲是脉冲噪声，导致模拟电路中的全频带白噪声，因此CD或网络播放器出糟糕声音的重要原因。

时钟噪音（左）和高频噪音（右）

声音质量因噪音而恶化

凌乱的背景和损坏的泛音和聚焦

PC产生的高频噪声不仅会使数字信号不准确。它还涉及数字信号中出现的过冲和振铃现象，这大大降低了音质。为了防止这个问题，在信号部分的中间放置一个低通滤波器，以消除与信号有关的噪声，但由于流过MOSFET的电流非常高，即使通过高质量元件完全隔离，所有高频噪声也不会被模拟电路短路。通过USB或LAN端口去除高频噪声非常困难。

这些高频噪声甚至无法从DAC中消除，产生白噪声，并由放大器放大。结果是杂乱的背景和模糊的聚焦。

▲使用WNDR串流音频，可以使流媒体

听到清晰的声音而不受干扰。

数字信号传输方法的比较

我们来看看CD和计算机流的数据传输方法。

CD使用SPDIF（索尼飞利浦数字互连格式）进行数字传输。最大比特率为1,535 kbps。通过和DAC连接到专用线（SPDIF），CD作为连续信号传输。几乎没有外部干扰，因为它是自身连接的，并且模拟噪声是周期性产生的，人耳对相同的刺激不敏感，所以没有拒绝。因此，CD上的模拟噪声不会严重影响音乐性。

相比之下，计算机流（USB，以太网网络播放）使用公共网络。传输速度USB 2.0为每秒480 Mbps，Giga LAN提供高达1 Gbps的高速通信。公共网络中的源信号被分成包数据并被传输。USB 2.0分为64字节的数据包，以太网分为1,500字节。

如上图所示，音乐信号不是连续发送，而是在中间短时间内发送，将来自DAC的接收信号分频几次并将它们放在一起。

在USB的情况下，音乐信号被分成超过2,700次，持续1秒，并且在信号的开始和结束时产生“电气冲击”的噪声，并且该噪声影响DAC的模拟级。

结果，大小的高频噪声在数字信号之间间歇地和连续地不规则地流动，使得声音变得粗糙和粗糙，并且颠覆了音乐的精细强度和振动。

WNDR（音频协议）

• 连续信号处理优化的传输方法
• 抗噪声协议
• 没有通过专用信道转换的协议



使用DLNA进行网络流传输的最大问题是技术标准根本不适用于连续音频流，而只适用于数据传输。由于DLNA考虑各种内容的传输而不是纯音频平台，因此它使用分组化随机传输方法，强调稳定性。然而，音频是一种连续的信号。

为了解决这个问题，WNDR由Waversa自己的协议，减少通信延迟并提供出色的抗噪性。此外，WNDR方法是一种不在协议之间进行转换的专用协议，因此可以通过最小化转换过程（如I2S方法）来改善声音质量。

乐乐行

Waversa W唯+ Wcore 特别报导

W CORE已升级。高精度时钟OCXO Clock已作为网络主时钟，并换为2.5英寸驱动器插槽，以增加便利性。此外，它还可以作为支持WNDR的专用服务器。

Waversasystems W CORE 2.0

• OCXO时钟升级
• 2.5英寸驱动器
• WNDR支持和WNDR专用服务器
•


世界上第一台低噪声ROON CORE

电源

• 线性电源
• 采用锂离子电池网络部分的ROON专用的播放器
•


以太网端口分离设计

• 锂离子电池独立电源（噪声阻断）
• 通过两个音频级高精度MEMS时钟最大限度地减少抖动
• 隔离和噪声滤波器



铝全切割箱体

• 内部/外部屏蔽，散热，抗震



操作系统定制

• Linux内核自定义的全硬件控制
• 通过删除不需要设备（如GPU，CPU和所有I / O）来实现极低的噪音
• 资源管理优化了噪声控制和网络播放



电脑和噪音

使用USB-DAC或网络播放器时需要计算机（PC，路由器，NAS等）。然而，影响声音质量的问题是计算机产生的巨大高频噪声。Hi-Fi Club一直在不断开发和提供解决音质对电脑噪音负面影响的产品。Waver的W Smarthub消除了网络电缆的高频噪声，从而产生出色的音质。

Waversa W CORE是一款真正的高端网络播放器，能够在根本上解决这一噪音问题并且自己不会产生任何噪音。

W Smarthub和W CORE之间的区别在于噪声抑制点的差异。

如果W Smarthub已经消除了噪声，那么W CORE不会在原点（源）产生噪声。

ROON是高端音频的未来。

ROON使用RAAT实现了模拟信号传输，RAAT是一种克服现有DLNA网络协议缺点的独特协议。

Duralumin底盘

为了满足高端音频等级的规格，W CORE通过切割完全实现了变压器屏蔽，振动和通过硬铝产生的热量。

完全分区的内部设计

围绕外部的整个通孔精确地切割并制造成约5~8mm的厚度，以最小化诸如外部EMI和RFI的噪声的影响。每个部件都加工内部，处理单独的隔板以防止噪音或振动传递到内部。

最高质量的零件

W CORE中使用的所有组件，包括Troidal变压器，都经过精心挑选，因为它们具有低噪音以太网（LAN）端口支持

后视图。简单地说，只有四个主电源开关和四个以太网端口。除音乐播放外，所有不必要的终端都已被消除噪音。

W CORE采取所有对抗噪音的措施

高端音频对小噪音非常敏感。但正如我解释的那样，PC是一大块噪音。使其可用于高端音频是一项非常棘手和困难的任务。W CORE是一项将所有技术融入降噪和屏蔽的产品。

坚固的电源配置

• 用于主电源的专用线性变压器
• 用于电池充电的专用线性变压器
• 高容量电容可阻止高频噪声进入



高频变压器

只需看看W CORE的内部图片，您就可以一目了然地看到您对电源设计的关注程度。W CORE配有两个大型Troidal变压器。如上图所示，变压器被挖成厚厚的硬铝。这是为了防止噪音和振动。

一个变压器用于为主板供电，另一个用于为锂离子电池充电以获得网络电源。

考虑噪声泄漏的电源装置

线性电源可阻止外部EMI或RFI，还可防止各种内部产生噪声的干扰。W CORE也使用了英特尔低功耗NUC板。

适用于LAN的电池供电

• 超低阻抗使用锂离子电池
• 通过消除发射到网络的噪声来实现纯信号传输



通过清洁电源传输纯信号

在Smart Hub中已经验证了锂离子电池的降噪效果。电池电源单元专为网络端设计，可强有力吸收网络电缆发出的所有噪音，并仅发出干净，无噪音的信号。

超低阻抗使用锂离子电池

锂离子电池具有极低的阻抗特性，这在普通的电气系统中是不可想象的。低阻抗意味着I = V / R，即R的值小而电流高。高电流意味着外部流入噪声不太可能以这种高电流进入电源。这就是为什么锂离子电池的超低阻抗会吸收信号线上流动的微小噪声信号。

配备极低噪音的网络集线器

• 通过音频级高精度时钟减少抖动
• 具有LAN隔离功能的纯音频LAN端口



W CORE中使用的网络集线器从线性电源接收初始外部电源，然后从电池接收。甚至最终的单个电源也以线性方式制造，以比世界上任何网络设备更清洁的功率传输纯数字信号

通过音频级高精度时钟减少抖动

普通的集线器不需要具有高精度时钟。它使用的是便宜的晶体振荡器时钟。但是，W CORE使用MEMS级音频级时钟，以便通过的PCM信号重新排列并传送到DAC。

LANport具有隔离和噪声过滤器

事实上，正如上面所列，完美的信号传输是可能的。但是，它配备了LAN端口，配有隔离和噪声滤波器，以对抗外部信号，如NAS或路由器。大多数与音频兼容的设备使用使用SMPS产生高噪声的电源。为了最小化这种噪声对W CORE的影响，使用了具有非常小的变压器的LAN，并且在8个信号中添加了一对滤波器以消除高频噪声。

定制PC

W Core是基于Intel i3 CPU Linux的计算机。但是你无法连接显示器，键盘等，它不支持USB甚至WiFi或蓝牙。这是为了最小化计算机产生的噪音。

GPU，USB和各种I / O板相关部件已从OS内核阶段中删除，并且已定制为仅适用于ROON。这最大限度地降低了主板上高频振荡的发生率。

由于前面板LCD面板是提供信息的唯一方式，它还可以分离并为LCD专用CPU供电，这些CPU单独放置以阻挡任何噪声源。

自定义OS

由于LINUX OS，可以关闭所有未使用的设备。在Windows的情况下，OS内核部分不能自由控制，很难对其进行优化和定制。

W CORE已经实施了一系列解决方案，该系统考虑并切断所有PC噪声，以便电源和以太网端口的噪声发射几乎低于测量水平。

W CORE的另一个音质优势

高分辨率声源的真实价值

W CORE的另一大优势是它在高分辨率声源中的真正价值。

高分辨率声源受高频噪声的影响更大。

在普通网络播放器中播放高分辨率声源时，为什么感觉不如CD格式，在W CORE中，高分辨率声源出现了很大的不同。

重新发现AAD和ADD记录

在CD时代，唱片公司录制了大量高增益音量的唱片。这导致了动态压缩。古典音乐所需的大动态范围。

20世纪80年代早期CD的AAD和ADD记录只是数字化的重新模拟记录。

AAD，ADD是SPARS代码，代表CD的录制信息。它是一个三位数符号，表示录制和混合/编辑是以模拟还是数字方式完成。

• AAD：模拟录音，模拟混音，数字母带制作
• ADD：模拟录制，数字混合，数字母带制作
• DDD：数字录音，数字混音，数字母带制作



小音量聆听可能

当我用CD听音乐时，我想把音量降低。与此同时，数字信号源的问题在于声音或动态不能正常出现。结果，我不断增加音量。但是在W CORE中，所有的声音和乐队都会出现，即使是在小声音中，所以你不必调高音量来听音乐。现在，您可以像LP一样轻松地听音乐。

录音，母带制作不正确

虽然在经典录音中并不严重，但确实做了一些调整以克服CD质量的限制。（这似乎是克服CD声音和信息量限制的必然选择）

音频的爱好具有强烈的个人品味

有些像暖色调，有些像冷分辨力，有些像粗糙，大胆的声音，有些像薄，细腻的声音。这是一种具有各种个人品味的音频爱好。

RAAT协议将来自ROON Core的连续音乐信号发送到SKIP，Pause或Stop。

在DLNA网络播放的情况下，需要很长时间才能做出反应，然后跳过或重置，但在ROON的情况下，它会立即作出反应。

网络播放/计算机流媒体，包括USB-DAC

计算机流媒体的分辨率高于CD，声音阶位更大，创造空间感的能力优于CD。但是很难做出安静的背景，音调粗糙而坚硬。声像图像夸张且模糊，因此聚焦不正确。

整体声音与增益一样高，创造了一个激进的声场。因此，音乐细微差别通常比CD更糟糕。

W CORE（ROON）

它是CD过来的数字声源解决方案，W CORE与ROON结合的声音可以说是最接近原始声音的声音。

最大的区别在于表现力。隐藏在噪声中的小信号会丢失并添加到音乐中，从而创建一个数字音源从未能够代表的逼真的声场。

对每个声像都是透明的，它看起来很透明，可以原始再现原始声音，而不是人工清晰度或人工色彩。描绘了安静的背景，三维空间感以及乐器之间空间的存在。声场上方和下方的空白空间充满了高次谐波和低能量。

我知道的抖动，

抖动是由混入信号的噪声引起的时间差错误。这种抖动会导致声音质量变硬。这可以通过使用使用非常精确的时钟的外部时钟（例如铷振荡器）来显着减少抖动。然而，即使有这种完美的抖动，无论信号如何，对于进入数字信号的高频噪声都没有特殊的对策。这是因为这种高频噪声通过直接引入音频模拟部分而被放大。

抖动和高频噪声究竟是什么呢？

计算机发出的噪音通过电源线发出。它也可以通过以太网端口或USB端口发出。发出的噪声按原样流入音频，使声音混乱。

抖动错误产生不自然的声音

这些抖动误差会以各种形式对声音质量产生不利影响。SMPS强大的脉冲波噪声会干扰数字信号，导致数字值不准确。

针对音频优化的协议RAAT

协议可以被认为是一种语言，一种通信手段，有关如何在计算机之间传递信息的规则和承诺。UPNP方法通常用于网络播放，是媒体传输的标准协议之一.ROAT（Roon Advanced Audio Transport）是ROON开发的另一种通信标准。

ROON在音频市场上的关注是由于上面提到的CORE的优点，但是由于RAAT的独特通信方法不同于现有的UPUP方法。

由于UPNP协议的数据传输是基于文件的，因此它尽可能地传输以避免网络播放缓冲区中的数据短缺。结果，分组大小和要发送的分组数量不是恒定的，并且传输模式是不规则的，这增加了产生噪声或噪声的可能性。另一方面，ROON将已经在CORE中解码的PCM数据分成一定大小的分组，并根据接收侧的网络播放器的时钟状态发送它们，这可以降低噪声或噪声的概率。当然，这里有一个前提是发送到网络的电信号是干净的。

waversa

Waversa W唯+mi hpa 开发中






电源+网桥ddc+异步/同步usb放大器

waversa

Waversa W唯+ SMART HUB MK2 上市准备中

原来老款HUB可以升级



OLED屏幕 ocxo时钟  WLPS电源管理

waversa

Waversa W唯+ WslimAIO-Lite 开发中

系统；Roon Ready

使用；书房 汽车


多功能串流一体机，功率80W X2  设计目标价格6000元
