胆前级兼耳放

fhl1963

交易区新帖推荐

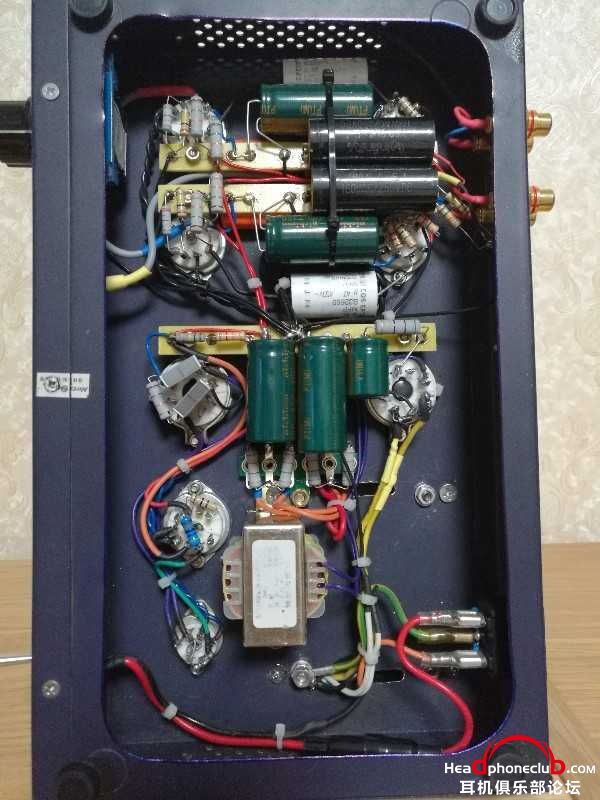

经典的胆前级M7、禾田茂、马蒂斯闻名遐迩，虽然指标都很优秀，而且设计输出相位也同输出同相。但是几款电路都有负反馈，就一直打算做个无反馈的胆前级听听。参照论坛上令人尊敬的古羽大师的无反馈前级线路，并做了适当的修改(无反馈)，使用一个交换机外壳做了一个胆前级。经试听感觉效果非常好，且听不到一丝来自这个胆前级的噪声，于是测试了一下几个重要指标。接上1K负载，测得带宽7hz-880Khz，底噪≤0.9mv，输出阻抗129欧姆。既然输出阻抗这样低，为何不增加个耳机接口？加好后，用我的拜亚动力990(250欧姆)试听，天哪，音量开大最大听不到一丝噪声，声音之清澈难以言表。没想到做胆前级又白捡了一个优秀耳放。图中波形是50Khz方波响应图，懂行的您会明白这意味着什么。

fhl1963

为何上传不了照片了？

zxqzyj

动手能力强，觉得很厉害。

fhl1963

补上图

chichi

底噪0.9mV，还听不到噪声？
1V输出的时候，耳机已经有很大的声压了。这时候信噪比只有60dB

fhl1963

chichi 发表于 2018-7-5 22:56
底噪0.9mV，还听不到噪声？
1V输出的时候，耳机已经有很大的声压了。这时候信噪比只有60dB

0.9mv是用俄罗斯的6N3测试的，现在换用5670重测底噪0.6mv。图是80khz方波响应。

fhl1963

chichi 发表于 2018-7-5 22:56
底噪0.9mV，还听不到噪声？
1V输出的时候，耳机已经有很大的声压了。这时候信噪比只有60dB

是50khz方波，刚才输错了。

fhl1963

chichi 发表于 2018-7-5 22:56
底噪0.9mV，还听不到噪声？
1V输出的时候，耳机已经有很大的声压了。这时候信噪比只有60dB

又调整改进了一下，现在底噪＜0.4mv  了。

chichi

fhl1963 发表于 2018-7-9 19:36
又调整改进了一下，现在底噪＜0.4mv  了。

人家300W功放2.5uV底噪。
http://forum.xitek.com/thread-1727761-1-1-1.html

楼主洗洗睡吧。

最忆是儿时

chichi 发表于 2018-7-9 23:26
人家300W功放2.5uV底噪。
http://forum.xitek.com/thread-1727761-1-1-1.html

这家出的前级属于什么风格的声音？有淘宝店吗？

fhl1963

最忆是儿时 发表于 2018-7-10 11:36
这家出的前级属于什么风格的声音？有淘宝店吗？

由于没有反馈，整体听感比较快速。

fhl1963

最忆是儿时 发表于 2018-7-10 11:36
这家出的前级属于什么风格的声音？有淘宝店吗？

除胆机拥有的特质外，由于本机没有大环路反馈，听感上速度快，节奏感非常好！

fhl1963

最忆是儿时 发表于 2018-7-10 11:36
这家出的前级属于什么风格的声音？有淘宝店吗？

请到咸鱼搜一下fhl1963

最忆是儿时

fhl1963 发表于 2018-11-16 09:15
请到咸鱼搜一下fhl1963

搜不到

fhl1963

最忆是儿时 发表于 2019-1-12 13:10
搜不到

咸鱼里搜fhl1963
