[线材] 我提一个比较切实的网线的问题吧,不知有没大神来解惑

[复制链接]

6

主题

335

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2017-3-26
发表于 2018-7-29 23:31:59 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 toniexly 于 2018-7-30 11:34 编辑

这些天在PS AUDIO的论坛乱逛,偶然看到网线相关的话题,搜了一下找个中文的你们看看,虽然是从家用网络布线的角度来写的,但玩HIFI也可参考。原理我不是太明白,不过从描述来看,应该是家用系统带屏蔽的话,接地很难做好,反而容易引入干扰。是不是HIFI系统里其实用非屏蔽的网线比较合适??7类线一般都做了双头屏蔽,是否最好不用,或者处理一下把屏蔽搞掉一边或两边(似乎搞掉一边还是两边还有些什么区别,我还没有仔细研究)。另外就是,市面上的所谓HIFI网线有考虑这方面的问题么?我虽然不相信高低端网线在数据传输效果上会有区别,但是干扰引入我还是信的,最起码网络传输质量或速度受影响嘛。



屏蔽网线中,什么是地线?不接地线会有什么影响

     地线是用来将电流引入大地的导线,也称为避雷线,电电气设备漏电或者电压过高时,电流通过地线进入大地。在电路设计中,地线的作用主要是用来防止干扰和提高无线电波的辐射效率的。

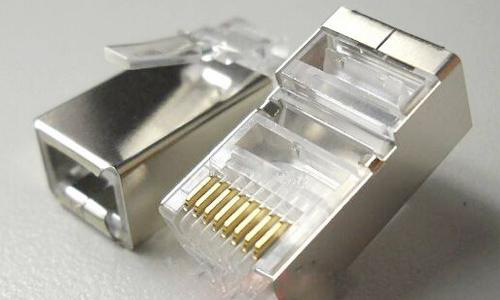

      在综合线布线中,地线通常存在于屏蔽网线中,单屏蔽网线和双屏蔽网线内部都有一条铜线,也就是地线。也是连接铝箔屏蔽层的接地排流线,地线能更好的屏蔽外来的信号。屏蔽网线需要良好的接地,和屏蔽线路才能很好的降低强干扰对网络信号影响。因此应采用屏蔽型RJ45插座,使用时排流线建议一端接地。

      因为屏蔽网线需要良好的接地,也同时给布线带来了一定困难,由于布线较困难和成本高,一般强干扰的情况下才会使用屏蔽网线,普通环境下最好不要使用屏蔽网线,也没有必要去使用屏蔽网线。非屏蔽网线就可以很好的传输信号。
      屏蔽网线布线时,最基本要注意的一点就是整个屏蔽系统,(如屏蔽配件水晶头、插座等。)都应该具备屏蔽效果,并且两端正确接地的情况下才起作用。

    屏蔽网线如果接地不好,就起不到屏蔽作用,并且在传输信号的过程中,衰减会增大,比非屏蔽网线的效果还不好。


怎么不直不让过验证,我已经重设头象了。
回复

使用道具 举报

6

主题

335

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2017-3-26
 楼主| 发表于 2018-7-29 23:42:30 | 显示全部楼层
我随手多拷一些,电工论坛这类话题讨论挺多的,好象这是个共识(当然了,也有人是认为屏蔽不屏蔽短距离影响不大的):

家用屏蔽网线基本不用考虑,因为没有合格设备接地可用。
专业设备接地要求比较高接地电阻0--100欧这样,需单独施工构建。一般只有稍具规模的设备机房才会做这。
--------------------------------------------------------
一般我们工程上需要接地的话是系统侧单端接地,仪表那侧浮空。系统侧全部屏蔽线拧在一起接到接地铜排上,接地铜排用足够粗的接地线接到电气专业的接地母排,接地母排用铜线接到打入地下的接地极。接地极有要求,多少米半径内不得有避雷的接地极。所以,家里随便搞搞就行了。用了带屏蔽的网线屏蔽接不接地关系不太大,不会用那么强的电势差在屏蔽中形成电流影响传输的。
--------------------------------------------------------------------------------------------------------------------------------------------
以我的一点点经验,接地做不好的话,比非屏蔽的效果差多了……有信号不通的可能……
屏蔽系统最难做的就是接地,首先得有个可靠的弱电“地”,这个有相应的规范的,不能用建筑物防雷系统的接地,那个存在“反击”的可能,反而增加了危险。
再者,屏蔽系统中各设备应该集中到一点接地,不能用一根接地线连接多台设备。
第三,屏蔽线的屏蔽层要单端接地,不建议两端都接地,否则会增加干扰。
……
反正,对以太网来说,能用非屏蔽的地方,最好别用屏蔽线,多好多麻烦的。经验证明,在生产控制现场用非屏蔽五类线跑百兆工业以太网没有任何问题,已经连续运行10年。
-------------------------------------------------------------------------------------------------------------------------------------------


超五类双屏蔽网线指的是除外皮外还有一层屏蔽金属网和一层铝箔纸包裹着4对线芯的网线。主要对有强干扰的布线环境起到抵抗作用。屏蔽网线的有效传输距离比非屏蔽和单屏蔽网线都要短一些,因为屏蔽层把外界的电磁波消耗掉,借此来抵抗电磁波对网络传输的干扰。但同样的也消耗网线本身的传输数据,网络信号会减弱,导致传输距离短。大概传输80-90米左右。一般铝箔纸是用来防高频干扰,如高压电,而金属网是来防低频干扰的,也就是日常生活中的50Hz工频干扰。在布置屏蔽网线的时候,一定要记住整个系统都需要有屏蔽装置,如水晶头也要选有屏蔽作用的。并且两端正确接地的情况下才能起到作用。也就是说,在整个屏蔽布线系统中,所有的配件都采用由屏蔽作用。

如果屏蔽没有做好或不接地的话,哪屏蔽的网自身也会产生干扰,所以双屏蔽的网线必须做好屏蔽和接地,这样才能真正起到抗干扰的作用。
怎么不直不让过验证,我已经重设头象了。
回复 支持 反对

使用道具 举报

177

主题

3608

帖子

68

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
68
注册时间
2008-7-26
发表于 2019-2-5 10:09:58 来自手机 | 显示全部楼层
挖个贴,dcs linn fidata三家都说utp网线才对,屏蔽引入干扰
回复 支持 反对

使用道具 举报

26

主题

826

帖子

13

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
13
注册时间
2006-7-11
QQ
发表于 2019-2-5 10:17:32 来自手机 | 显示全部楼层
DXDXDX 发表于 2019-2-5 10:09
挖个贴,dcs linn fidata三家都说utp网线才对,屏蔽引入干扰

高端utp网线 有出的吗?
回复 支持 反对

使用道具 举报

177

主题

3608

帖子

68

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
68
注册时间
2008-7-26
发表于 2019-2-5 11:51:05 来自手机 | 显示全部楼层
hychychyc 发表于 2019-2-5 10:17
高端utp网线 有出的吗?

fidata hflc
回复 支持 反对

使用道具 举报

2

主题

252

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2016-2-25
发表于 2019-2-5 20:09:13 | 显示全部楼层
在隔壁有个帖子不同级别的网线的听感,好像是欧博的高总写的

cat8最好,然后是cat6,cat7最差。。。
回复 支持 反对

使用道具 举报

23

主题

486

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2018-3-4
发表于 2019-2-6 02:07:54 | 显示全部楼层
非正式听感对比,从播放机PC到交换机再到NAA,中间两段网线用的规格越高带宽越大,声音的频响能量分布就越偏向高频,低频的力度就越弱,但同级别(比如都是超6类)而不同牌子型号的线之间会有差别,带屏蔽比不带屏蔽的声音更尖一些。总体上感觉6类非屏蔽跟超5类的听感比较自然均衡,其他诸如超六类、七类等或多或少都有这样那样的优点和偏向,也可能是缺点……
