变形记！（胆机实做纪实！）不喜胆机者勿入。

leolss · 发表于 2005-10-23 13:20:31

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

哈，不是看变形金刚哈。
这里随便谈谈我最近刚完工的胆机制作过程。
其实应该是今天刚刚完工的6p3p单端，之所以做它，是很多人说它的声音如何如何好，如何如何超值。此管的确便宜才20多元的价格，而出来的声音确实真的不错，很多人都说它是小300B。输出功率每声道6.5W左右，足够推一般的箱子了。
前后备料花了好长时间有个把月，没法子基本上所有的元件都采用网购，时间比较慢。两周前料备齐了，就开始动工了。电路图有现成的，拿了稍改一下就可以用了。
整机制作，最难的是机壳diy了！我在当地花了40元买了各废旧的收音机头改制！打磨，开孔，喷漆。在坏了一个钻头，手上破了一个洞，将近一周半的时间做做停停才完成（当然不是全天候的干，都是利用没事的时候）。搭电路花了3天，也是做做停停，在万分小心的情况下终于完成了。一次成功，输出残留噪音0.5mv！太高兴了，搭电路这次花了点心思，所以噪音可以做到那么小！耳朵趴在箱子上竟然听不到噪音！
开声后感觉真的不错！声音很美，只是有点感觉低音多了些。询问一些做过的DX，才知道6p3p就是低音稍多一点。总之声音真的非常的棒！比我以前做的6p1单端的声音好听许多！
整机造价600元左右，除了感觉机箱比较烂外其它感觉还不错，哈哈，独乐乐不如众乐乐。看看我如何把一个废旧的收音机头变成能出美声的胆机吧！当然代价就是米，时间，精力。其中包含了我的汗水，思考，以及鲜血。

由于上图有限，只能上几张关键图片了。

leolss · 发表于 2005-10-23 13:39:52

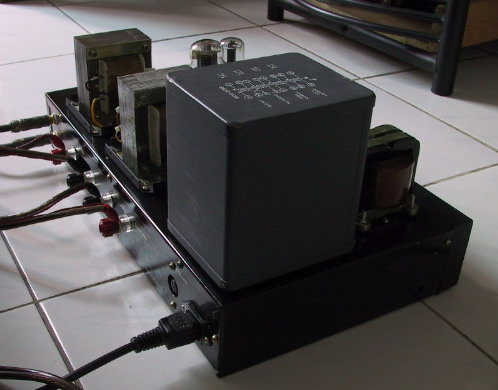

图。

leolss · 发表于 2005-10-23 13:40:32

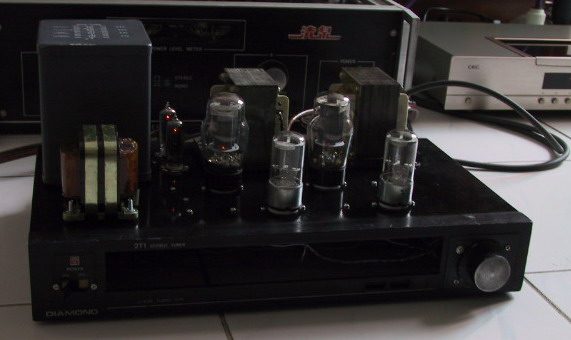

图。

980202 · 发表于 2005-10-23 13:46:42

输出变压器干吗不罩起来?

chrisalex · 发表于 2005-10-23 13:47:55

恭喜！与原来那个100W的KT88的比如何？

leolss · 发表于 2005-10-23 14:03:03

初听之下比100W的kt88好听！也许是风格不同感觉造成的吧。kt88有种硬汉风格，6p3p有些柔媚。这么说不知道恰不恰当，只是有点这么感觉而已。

leolss · 发表于 2005-10-23 14:03:59

下面是引用980202于2005-10-23 13:46发表的:
输出变压器干吗不罩起来?

哈！还没来得及盖呢。座都装好了，直接罩上就行了。

980202 · 发表于 2005-10-23 14:10:35

最好再灌点树脂

Runningwater · 发表于 2005-10-23 14:13:26

呵呵，恭喜楼主！
Leoless兄的功力越来越深了！

leolss · 发表于 2005-10-23 14:16:02

下面是引用980202于2005-10-23 14:10发表的:
最好再灌点树脂

哈！算鸟，反正也没震动。灌树脂还不知到哪里去买了。那么便宜的机器不再折腾了。

leolss · 发表于 2005-10-23 14:17:21

下面是引用Runningwater于2005-10-23 14:13发表的:
呵呵，恭喜楼主！
Leoless兄的功力越来越深了！

呵呵，谢谢。
没法子，手痒痒就爱动手。比起那些前辈高手俺现在只是涉及皮毛而已。还要继续努力哈！

法拉利 · 发表于 2005-10-23 16:48:37

恭喜恭喜！
leolss兄说一下，600元的零件一大堆，最贵的是哪几部分？三只牛都是您自己绕的？

zke · 发表于 2005-10-23 17:24:03

高人~高人啊............... [s:40] [s:40]

子木 · 发表于 2005-10-23 17:41:01

不错

leolss · 发表于 2005-10-23 17:48:44

下面是引用法拉利于2005-10-23 16:48发表的:
恭喜恭喜！
leolss兄说一下，600元的零件一大堆，最贵的是哪几部分？三只牛都是您自己绕的？

哈！牛要是我自己能绕我就真成高人了！都是买的啦，俺的功力未到啊。

600多元成本，最贵的就是输出牛，电牛。这三只就要4百多了。其它的杂七杂八要2，3百元。
